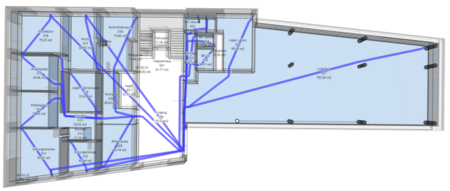

Mit der VKF 16-15 - Brandschutzrichtlinie können Sie Ihr Bauwerk abhängig von der Gebäudegeometrie und Nutzung in Solibri auf Flucht- und Rettungswege prüfen. Solibri prüft dabei Allgemeine allgemeine Anforderungen, Länge und Breiten von Fluchtwegen und Anforderungen für bestimmte Nutzungen und Gebäudearten.

Prüfthema

  • Allgemeine Anforderungen
  • Fluchtwege
  • Treppen und Türen
  • Anforderungen für bestimmte Nutzung und Gebäudearten



Verwendbare Modelle

  • Architekturmodell (Disziplinzuweisung: Architektur)



Online Arena 2021/22 | Brandschutz





Die komplett neuen Regelsätze für die Anforderungsprüfung der VKF Normen: "Flucht- und Rettungswege" und "Brandschutzabstände Tragwerke Brandabschnitte" sind im SwissPackage integriert.

Wir präsentieren Ihnen wie die Regelsätze in einem konkreten Beispiel angewendet werden.

1. Modellanforderungen

Es können alle Modelle zur Prüfung verwendet werden, die mit Standard IFC Entity modelliert und informiert sind. Dieser Standard kann auf der Website von Buildingsmart eingesehen werden.



IFC Format:

  • IFC2x3
  • IFC4



Modellplan:



Kurzhilfe
VKF 16-15 Modellierungsrichtlinien für ArchiCAD
Mac
Win
|
AC27, AC26, AC25
Anzeigen
Datum: 26.03.2019
ID-Nr: 3116

2. Installation des Solibri SwissPackage

Kurzhilfe
Installieren einer Erweiterung für Solibri
Mac
Win
|
Solibri
Anzeigen
Datum: 24.09.2018
ID-Nr: 2328
Kurzhilfe
Inhalte einer Erweiterung nutzen
Mac
Win
|
Solibri
Anzeigen
Datum: 26.03.2019
ID-Nr: 2701

3. Bearbeitung in Solibri

Prüfen formaler Kriterien

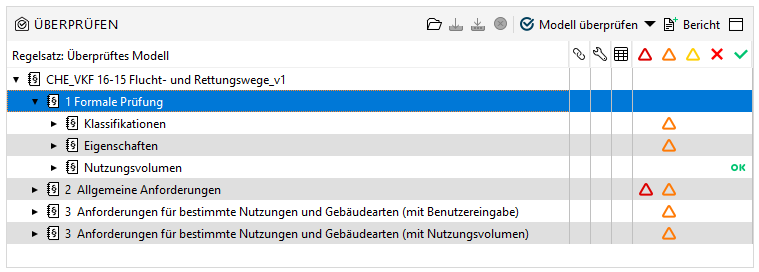

Einige Regeln dieser Rolle basieren auf mehreren Klassifikationen. Prüfen Sie die Zuordnung der Komponenten visuell und nutzen Sie die Regeln unter Formale Prüfung.





To-Do

Gebäudegeometrie

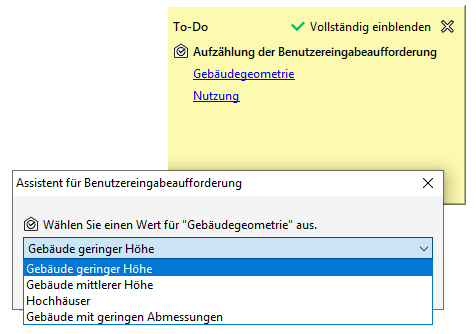

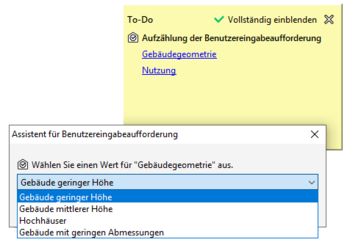

Solibri benötigt vor der Prüfung noch weitere Informationen über Ihre Gebäudegeometrie. Diese Gebäudegeometrie wird über ein gelbes ToDo Fenster eingegeben, welches automatisch vor der ersten Prüfung eingeblendet wird.



Zur Auswahl stehen Ihnen folgende 3 Gebäudegeometrien zur Verfügung:



  • Gebäude geringer Höhe
  • Gebäude mittlerer Höhe
  • Hochhäuser



Somit wird Ihr Modell gemäss VKF 16-15 auf die korrekten Anforderungen, abhängig von der Gebäudegeometrie, geprüft.



Gebäudegeometrie

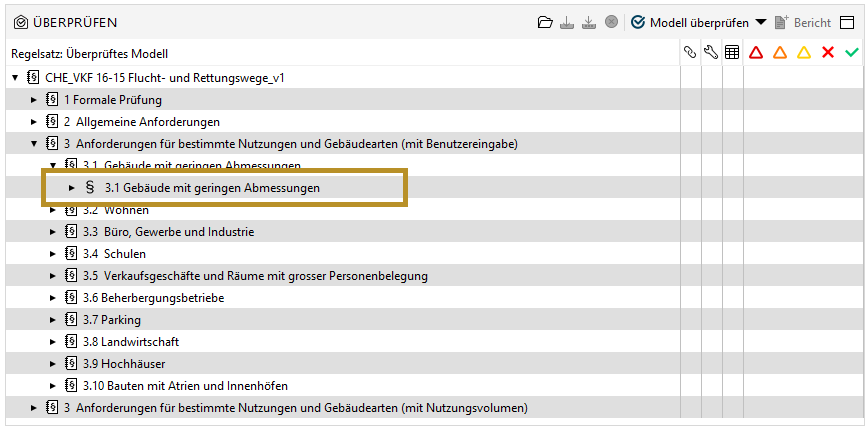

Die Benutzereingabe für die Gebäudegeometrie sortiert automatisch die Regelsätze und stellt Ihnen nur diese zur Verfügung, welche bei der betreffenen Gebäudegeometrie benötigt werden.



Gebäudenutzung



Damit der Regelsatz VKF 16-15 korrekt auf Ihr Modell angewendet werden kann, benötigt Solibri noch die Information über die Nutzung Ihres Gebäudes.



Die Nutzung kann dabei auf folgende zwei Möglichkeiten angegeben werden:



  • Benutzereingabe
  • Gebäudenutzungsvolumen



Benutzereingabe

Benutzereingabe

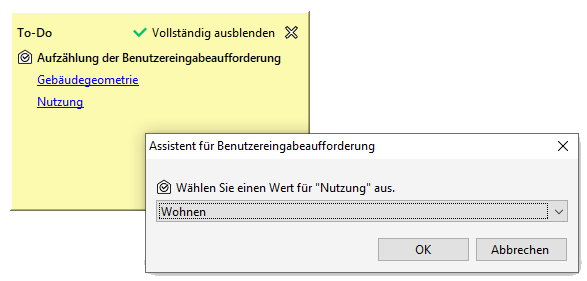

Solibri benötigt vor der Prüfung noch weitere Informationen über Ihre Nutzung. Um die Nutzung über die Benutzereingabe zun hinterlegen müssen Sie genau gleich wie bei der Gebäudegeometrie, diese über das gelbe ToDo Fenster eingegeben, welches automatisch vor der ersten Prüfung eingeblendet wird.



Zur Auswahl stehen Ihnen alle Nutzungen welche vom VKF definiert sind. Die Benutzereingabe ermöglicht Ihnen jedoch nur eine Prüfung einer einzelnen Nutzung.



Gebäudenutzungsvolumen

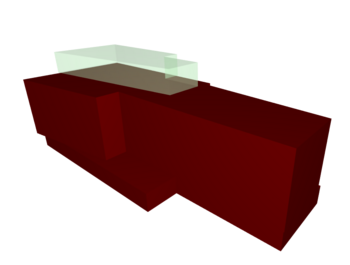

Gebäudenutzungsvolumen

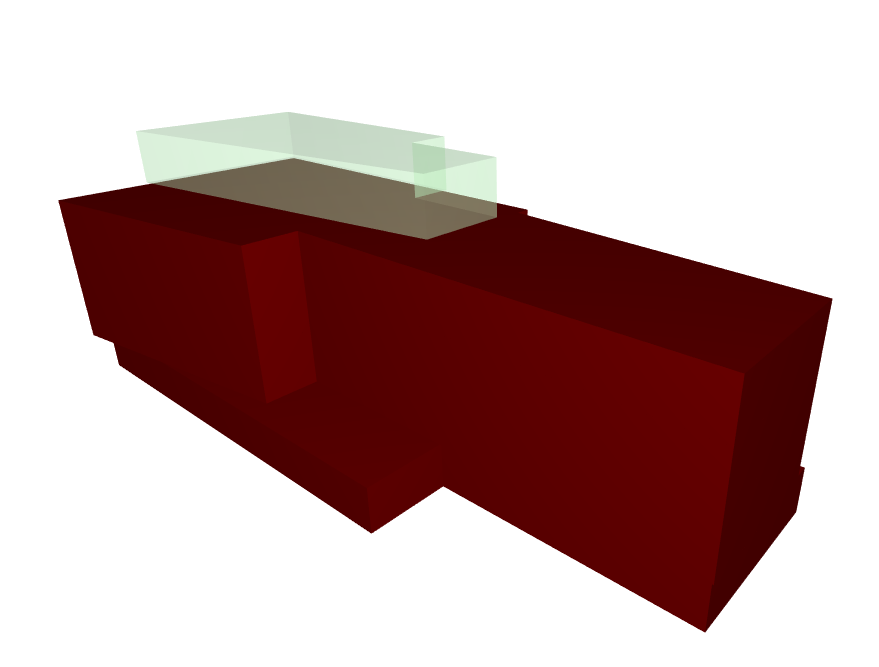

Anstelle der Benutzereingabe und der Prüfung einer einzelnen Nutzung, können Sie auch eine Mischnutzung prüfen indem Sie mit Nutzungvolumen arbeiten.



Diese Nutzungsvolumen werden bereits im IFC Modell hinterlegt und werden gemäss der Kurzhilfe "VKF 16-15 Modellierungsrichtlinien für ArchiCAD" modelliert.



Regelsätze

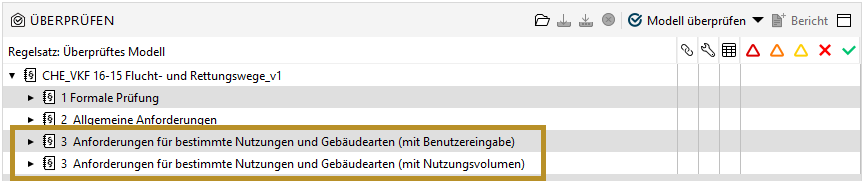

Sollten Sie die Benutzereingabe oder die Nutzungsvolumen verwenden, müssen Sie bei der Überprüfung zwingend die dafür bereitstehenden Regelsätze verwenden. Diese sind jeweils hinter dem Regelnamen mit einem "Nutzungsvolumen" oder mit "Benutzereingabe" gekennzeichnet.
