FAQ grafische Überschreibung / Umbau

In diesem Bereich der Kurzhilfe sammeln wir viele nützliche Tipps und Tricks zu den Themen grafische Überschreibungen und Umbau. Die beiden Themen wurden in einer Kurzhilfe zusammengefasst, da die Umbaufilter analog den grafischen Überschreibungen funktionieren und sich die Themen daher teilweise überlagern. Die Kurzhilfe ist als Nachschlagewerk gedacht und ergänzt teilweise bestehende Kurzhilfen bzw. verweist auf diese.



Geländelinie gewachsen mit grafischer Überschreibung

Kontrolle Klassifizierung

Schattenwurf geschossweise steuern

Verdeckte Kanten in Ansichten

Abbruch Elemente in Ansichten/Schnitten transparent darstellen

In der Ansicht werden die Abbruch-Elemente nicht automatisch transparent dargestellt und verdecken Elemente im Hintergrund. Manchmal ist dies jedoch nicht erwünscht, weil man diese sehen möchte.


Im Beispiel rechts wird durch eine abzubrechende Pergola geschnitten. Die geschnittenen Elemente, z. B. die Decke wird massiv angezeigt. Die Abbruchelemente, die man nur in der Ansicht sieht, werden nicht deckend dargestellt.


Folgend werden zwei Möglichkeiten beschrieben, wie Sie dies umsetzen können.


Video

Sie können diese Kurzhilfe auch als Video ansehen.


Möglichkeit 1

Sofern Sie es verantworten können, ebenentechnisch von Ihrem Bürostandard abzuweichen, gibt es eine sehr simple und schnelle Möglichkeit, die Abbruchelemente transparent anzeigen zu lassen:

  • Erstellen Sie eine neue Ebene für die Abbruchelemente.
  • Achten Sie darauf, dass diese neue Ebene in Ihrer Ansicht sichtbar und auf Drahtmodell eingestellt ist.
  • Legen Sie die Abbruchelemente, welche transparent erscheinen sollen, auf diese Ebene.

Möglichkeit 2

Wenn Sie ohne das Erstellen einer separaten Abbruchebene auskommen möchten, so können Sie Ihrer grafischen Überschreibung eine neue Überschreibungsregel hinzufügen:

  • Klicken Sie auf den Hinzufügen-Button und wählen ganz unten aus der Liste Eine neue Regel erstellen... aus. Vergeben Sie einen sinnvollen Namen, z. B. Abbruchelemente transparent.
  • Öffnen Sie die neue Regel, indem Sie sie doppelklicken oder auf den ...-Button klicken.
  • Definieren Sie folgende Kriterien für die Überschreibung:
    • Element-Typ: Alle Typen
    • Umbau-Status: Abbruch

Nichtgeschnittene Abbruchelemente transparent machen:

Um die nichtgeschnittenen Element in der Ansicht zu steuern, gehen Sie wie folgt vor:

  • Überschreibung der Oberfläche mit dem seit ArchiCAD 24 vorbereiteten Oberflächenmaterial Farbe, Umbau - Abbruch-Transparent (siehe Bild rechts).


Hinweis:
Sie würden mit dieser Überschreibung auch im 3D-Fenster die Abbruchelemente transparent sehen. Dies spielt jedoch keine Rolle, solange die Regel nur der grafischen Überschreibung für die Ansicht zugewiesen ist.

Geschnittene Abbruchelemente transparent machen:

Bitte beachten Sie, dass mit dem Überschreiben des Oberflächenmaterials lediglich die nichtgeschnittenen Abbruchelemente überschrieben werden. Für Ansichten genügt dies meist. Sollten Sie auch geschnittenen Abbruch-Elemente transparent haben wollen, wie hier im Beispiel die Pergola-Decke, so bedarf es hierfür zwei weitere Überschreibungs-Einstellungen:

  • Schraffur-Typ: Nur Hintergrund-Stift für Schnittschraffuren (Button)
  • Schraffurhintergrundstift: 0 (transparent) für Schnittschraffuren (Button)

Transparenz-"Hauptschalter":

Kontrollieren Sie in den Ansichts-/Schnitt-Einstellungen, dass unter Modelldarstellung die Transparenz eingeschaltet ist. Der Button funktioniert quasi als "Hauptschalter", um grundsätzlich Transparenzen zuzulassen. Er muss also zwingend eingeschaltet sein, damit die oben erstellte Regel Anwendung finden kann.

Transparenz für Fenster rausnehmen:

Durch das Einschalten der globalen Transparenz werden nun die Abbruchelemente wie gewünscht dargestellt. Jedoch werden auch alle anderen transparenten Elemente durchsichtig, beispielsweise die Fenster. Dies liegt daran, dass in Ansichten / Schnitten sämtliche Oberflächen, die eine Durchlässigkeit von > 50% haben, transparent dargestellt werden. Falls dies nicht erwünscht ist, lässt es sich ändern:

  • Reduzieren Sie die Durchlässigkeit des Standard-Fenster-Materials Glas, Normalglas von seiner voreingestellte Durchlässigkeit von 69 % auf 49 %.

Als Ergebnis sind nun trotz transparenter Abbruchelemente die Fenster dennoch nicht durchsichtig.

Neubauwand rot/weiss darstellen

Bei einer Umbauplanung werden die Neubauwände standardmässig vom Umbaufilter massiv rot überschrieben.
In manchen Fällen möchten wir jedoch die Dämmschicht weiss und den massiven Teil einer Wand rot darstellen.


Nachfolgend zeigen wir Ihnen einen Workaround.








Video

Sie können diese Kurzhilfe auch als Video ansehen.


Vorgehen

Baustoffe

  • Im ersten Schritt öffnen wir die Baustoffe (Tastaturkürzel Alt+B).
  • Wir wählen die Dämmung welche weiss bleiben soll an und weisen beim Hintergrundstift den transparenten Stift zu.



Der transparente Stift kann mit der Grafischen Überschreibung nicht überschrieben werden.



​​​​​​​Grafische Überschreibung

  • In der Grafischen Überschreibung erstellen wir eine neue Regel.
  • Bei den Kriterien wählen wir beim Elementtyp "Alle Typen"
  • und beim Umbau-Status "Neubau".







  • Beim Überschreibungsstil wählen wir beim Schraffurtyp "Hintergrund-Stift" und aktivieren die Schnittschraffur.
  • Beim Schraffurhintergrundstift wählen wir einen roten Stift (Stift 10).



Da der Hintergrund-Stift der Dämmung aufgrund seiner Transparenz nicht überschieben werden kann, wird nur der massive Teil der Wand mit dem roten Stift überschrieben.





Hinweis zur Grafischen Überschreibung

  • Schieben Sie die neu erstellte Regel an die oberste Position,

damit die Neubauwand nicht von der Regel "Alle Schnittschraffuren-Massiv,

keine Schichttrennlinien" überschrieben wird.







Hinweis zu den Umbau-Filter-Optionen

  •  Deaktivieren Sie den Hacken bei «Keine Verschneidung»,

damit sich anschliessende Wände korrekt mit der Aussenwand verbinden.





Text Neubauraum schwarz

Standardmässig wird der Text eines Neubauraumes (wie alle anderen Elemente auch) rot überschrieben. Wenn der Text jedoch schwarz sein soll, obwohl der Raum den Status Neubau trägt, gehen Sie folgendermassen vor.

Erstellen Sie eine neue Regel für die grafische Überschreibung:

  • Element-Typ: 2D-Typen
  • Umbau-Status: Neubau
  • Ebene: 080 Raumdefinitionen
  • Linie / Marker / Textstift: 1



Hinweis: Da das Textetikett des Raumstempels nicht separat über das Raumflächenwerkzeug angesteuert werden kann, muss es über die 2D-Typen und die Ebene angesteuert werden.


Video

Sie können diesen Inhalt auch als Video ansehen.

Neubau-Schatten grau darstellen

Leere Fensteröffnung mit Anschlag

Häufig wird im Zuge eines Umbaus eine Dämmschicht auf einer Bestandswand angebracht. Diese wird üblicherweise als separate Wand (Status Neubau) vor der Bestandswand platziert. Für eine korrekte Darstellung bedarf es im Bereich von Fenster und Türen einer Öffnung in der Neubauwand. Hierfür steht die Leere Öffnung zur Verfügung. Es soll im folgenden gezeigt werden, dass Sie diese auch mit einem Anschlag versehen können. Dies ist z. B. dann notwendig, wenn Fenster nicht unmittelbar an die neue Dämmschicht angrenzen, sondern weiter innen liegen.


Hinweis:
- Bitte beachten Sie, dass die Anschlagsdarstellung lediglich im Grundriss korrekt dargestellt wird, was für Umbaupläne oft ausreichend ist. Im 3D-Fenster und im Schnitt wird sie nicht richtig angezeigt: Dort fehlt im Bereich der Bestandswand der Anschlag, also die eingezogene Dämmschicht. Sie müsste im Schnitt z. B. mit einer Schraffur dargestellt werden.

- Die separate Dämmwand muss als einschichtiges mehrschichtiges Bauteil aufgebaut werden. Also als mehrschichtiges Bauteil jedoch nur mit einer einzigen Dämmschicht

Neubaufenster / -Türen mit weisser Schraffur überschreiben

Sobald Sie Fenster und Türen detaillierter darstellen lassen, indem Sie z. B. die Modelldarstellung 06 Druck/Plott Ausbaupläne wählen, treten Neubau-Fenster- und Türrahmen sowie Neubau-Türblätter massiv rot in Erscheinung. Vielen ArchiCAD-Anwendern ist dies zu dominant.


Im Folgenden wird daher ein Workflow beschrieben, mit dem Sie diese Neubau-Elemente gezielt mit einer weissen Schraffur überschreiben lassen können.

Neue Eigenschaft erstellen

Zunächst muss ein Weg gefunden werden, wie nur die Neubau-Türen und -Fenster ausfindig gemacht werden können. Hierfür empfehlen wir, eine neue Eigenschaft zu erstellen, die anschliessend nur den Neubau-Türen und -Fenstern (nicht global allen Neubau-Elementen!) zugewiesen wird.

  • Gehen Sie in den Eigenschaften-Manager und erstellen eine Eigenschaft gemäss der Abbildung indem Sie auf den Button Neu... klicken.
  • Vergeben Sie einen Namen, hier Tür-Fenster-Neubau.
  • Datentyp: Wahr/Falsch mit Grundeinstellungs-Wert: Falsch.
  • Wählen Sie bei der Verfügbarkeit die Einstellung Individuell und wählen aus dem Dialogfenster die Klassifizierung für Fenster und Türen.

Zuweisen der neuen Eigenschaft

Bei allen Neubau-Türen und -Fenstern muss nun die neue Eigenschaft auf den Wert Wahr umgestellt werden.

  • Die relevanten Elemente lassen sich mittels Suchen & Aktivieren auswählen. Entnehmen Sie die Einstellungen der Abbildung. Klicken Sie auf das Plus, um die entsprechenden Elemente zu aktivieren.
  • Wählen Sie das Hammersymbol aus der Symbolleiste, um den Befehl Aktivierte Elemente ändern zu öffnen. Hier lässt sich gleichzeitig für Fenster und Türen die neue Eigenschaft auf Wahr umstellen.

Kontrolle behalten via eigener Auswertungsliste (optional)

Um jederzeit einfach kontrollieren zu können, ob die neue Eigenschaft auch allen relevanten Fenstern und Türen zugewiesen ist, können Sie eine eigene kleine Auswertungsliste erstellen. Dies hat den Vorteil, dass Sie jederzeit sehr leicht kontrollieren können, ob ggf. später ergänzte Neubautüren/-fenster mit der richtigen Eigenschaften-Einstellung versehen wurden:

  • Betrachten Sie die Einstellungen der Abbildung

Durch die Zusammenfassung der Elemente (Checkbox links) erscheint beim Neubau immer nur eine angekreuzte Checkbox, solange alle relevanten Elemente auf Wahr umgestellt wurden. Sobald hier eine weitere leere Checkbox auftaucht, kann via dieser Liste die Checkbox aktiviert werden. Diese Elemente können so sehr einfach nachträglich umgestellt werden.

Neue grafische Überschreibungsregel

Es soll nun eine grafische Überschreibung erstellt werden, die eine zusätzliche neue Überschreibungsregel beinhaltet. Hiermit sollen alle Elemente mit der neuen Eigenschaft Wahr mit einer weissen Schraffur überschrieben werden.


Vorgehen:

  • Wir empfehlen, zunächst eine neue grafische Überschreibung zu erstellen, indem Sie unten links auf den Button Neu... klicken und die bisherige Überschreibung duplizieren.
  • Fügen Sie Ihrer grafischen Überschreibung via Hinzufügen-Button eine neue Regel hinzu (ganz nach unten scrollen).
  • Vergeben Sie einen sinnvollen Namen, hier Neubau Tür-Fenster weiss, wählen Neue Regel und bestätigen mit OK.
  • Die Regel wurde jetzt rechts hinzugefügt und kann nun per Doppelklick geöffnet und eingestellt werden, s. Abbildung:
    • Kriterien:
      • Element-Typ: Alle Typen
      • Eigenschaft Tür-Fenster-Neubau: Wahr
    • Überschreibungsstil:
      • Schraffurvordergrundstift: Stift 19 (weiss)
    • OK
  • Es wird empfohlen, die neue Regel ganz nach oben zu schieben, damit sie nicht von anderen Regeln überlagert wird.
  • OK
  • Als Ergebnis werden nun die roten massiven Neubau-Schraffuren der Fenster und Türen weiss dargestellt.

Abbruchfenster / -Türen transparent überschreiben

Sobald Sie Fenster und Türen detaillierter darstellen lassen, indem Sie z. B. die Modelldarstellung 06 Druck/Plott Ausbaupläne wählen, überdecken die Abbruch-Fenster- und Türrahmen die darunter befindliche rot dargestellte Neubauwand mit weissen Schraffuren. Dies kann durch eine einfache Einstellung geändert werden, indem die Abbruchelemente mit einer transparenten Hintergrundschraffur angezeigt wird.


Vorgehen:

  • Gehen Sie in die Umbau-Filter-Optionen (Menü Verwaltung / Umbau-Filter).
  • Klicken Sie auf den Button Grafische Überschreibungsregel...
  • Die grafischen Überschreibungsregeln öffnen sich.
  • Wählen Sie oben links die Überschreibung Abbruch-Elemente aus.
  • Aktivieren Sie den Schraffurhintergund indem Sie den entsprechenden Haken setzen und den Stift 0 (transparent) für alle Schraffurhintergründe auswählen.

Fensterersatz (neues Fenster, bestehende Fensterbank)

Manchmal werden beim Umbau nicht die kompletten Fenster ersetzt, sondern nur Fensterrahmen und -flügel ausgetauscht und Fensterbank und Sturzsystem erhalten. In detaillierteren Plänen, z. B. im Massstab 1:50, möchten Sie dies ggf. auch entsprechend dargestellt haben. Da sich der Umbaustatus aber immer auf das gesamte Fenster bezieht, stellt sich nun die Frage, wie dies plangrafisch korrekt angezeigt werden kann.

Bestand + Abbruch + Neubau = Fensterersatz

Sie können sich behelfen, in dem Sie Ihr "teilweise erneuertes Fenster" in ArchiCAD aus 3 Fenstern zusammensetzen:

  1. Mit einer Leeren Öffnung wird der Bestand dargestellt (Fensterbank und ggf. Sturzsystem).
    Umbaustatus Bestand.
  2. Mit einem Fenster wird das abzubrechende Fenster eingestellt.
    Umbaustatus Abbruch.
  3. Mit einem weiteren Fenster wird das neue Fenster darüber eingesetzt.
    Umbaustatus Neu.

Einstellungen

Bestandsfenster:
Verwenden Sie die Leere Fensteröffnung aus dem Ordner Öffnungen und Nischen, da sich hiermit sämtliche Zubehörteile des Fensters einstellen lassen.
Hinweis: Dies wäre mit dem Button Leere Öffnung, den Sie grundsätzlich bei jedem Fenster unten links finden, nicht gegeben. Dort würde nur ein Loch erstellt.

Abbruch-Fenster:
Stellen Sie das Fenster wie gewohnt ein, schalten Sie jedoch Fensterbank und Wandöffnungslinien aus. Diese werden bereits durch die Leere Fensteröffnung dargestellt.


Neubau-Fenster:
Die Einstellung erfolgt analog dem Abbruch-Fenster. Es unterscheidet sich lediglich durch den anderen Umbau-Status.

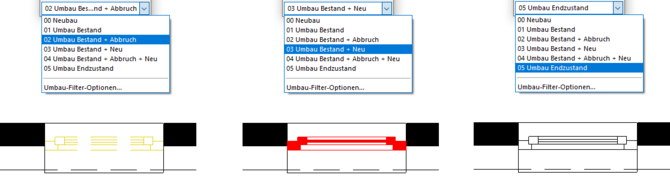

Ergebnis

Als Ergebnis haben Sie ein Fenster, das in allen Umbau-Filtern korrekt angezeigt wird. Die zu erhaltende Fensterbank bleibt stets schwarz dargestellt.

Umbaufenster in Schnitten / Ansichten

Wenn sich in Baueingabenplänen Abbruch- und Neubaufenster überlagern, wird mit dem Filter Umbau Bestand + Abbruch + Neu bei geschnittenen Fenstern die Abbruch-Darstellung komplett von dem Neubaufenster "überdeckt". Falls der Abbruch dennoch sichtbar gemacht werden soll, zeigen wir hier zwei einfache Wege auf.

Möglichkeit 1

Wir empfehlen diese Methode nur dann, wenn es sich um ein kleineres Bauprojekt handelt und nur einzelne Schnitte angepasst werden müssen:

  • Wählen Sie den Umbaufilter Umbau Bestand + Abbruch.
  • Aktivieren Sie das Abbruchfenster und kopieren Sie dieses.
  • Wechseln Sie den Umbaufilter zurück zu Umbau Bestand + Abbruch + Neu.
  • Fügen Sie das Fenster aus der Zwischenablage ein.

Hinweis: Wie immer - wenn Sie im Schnitt etwas kopieren - werden die eingefügten Elemente in 2D-Elemente zerlegt. Sie erhalten also gelbe Abbruchlinien, die nun über der roten Fläche liegen und das Abbruchfenster darstellen.

Möglichkeit 2

  • Erstellen Sie 2 Ausschnitte: einen mit dem Umbaufilter Umbau Bestand + Abbruch und einen mit Umbau Bestand + Neu.
  • Gehen Sie ins Layoutbuch und legen auf dem Layout beide Ausschnitte übereinander (Neu oben, Abbruch unten).

Empfehlung: Erstellen Sie am besten zu Beginn Ihrer Planung immer jeweils 2 Ausschnitte für jeden Schnitt/Ansicht und bereiten Sie auch die Layouts entsprechend überlagernd vor. Alle späteren Anpassungen geschehen so fortan automatisch.

Kanalisation farbig - Untergeschoss grau

Video

Sie können diesen Abschnitt als Video ansehen.

Sie haben Wünsche oder Anregungen zu dieser FAQ-Kurzhilfe? Kontaktieren Sie uns
