Wählen Sie aus der Hauptsymbolleiste Datei / Einstellungen / Allgemein... aus, um das nebenanstehende Dialogfeld zu öffnen. Wie der Name bereits vermuten lässt, habe Sie hier die Möglichkeit allgemeine Einstellungen zum Solibri Model Checker und dessen Bentuzeroberfläche zu treffen.

Im Abschnitt 'Benutzeroberfläche' können Sie eine Sprache für SMC auswählen, festlegen, dass Tipps ein- oder ausgeblendet werden und die Anzeige des Dialogfelds 'Rollenauswahl' aktivieren bzw. deaktivieren.

• Sprache
  Über die Spracheinstellung können Sie die aktuelle Sprache der Benutzeroberfläche in eine für den Solibri Model Checker verfügbare Sprache ändern. Diese Einstellungen bezieht sich nur auf die Benutzeroberfläche, die Sprache der Regelsätze und der gleichen wurde bei der Installation festgelegt. Diese Einstellung betrifft diese somit nicht.

• Tipps anzeigen
  Sie können die Option Tipps anzeigen aktivieren oder deaktivieren. Ist sie aktiviert, werden Benachrichtigungen mit Empfehlungen zu Tutorial-Videos auf der Solibri-Website angezeigt.

  Wenn also das Kontrollkästchen Tipps anzeigen aktiviert ist und Sie auf das Layout Überprüfung klicken, wird eine Benachrichtigung angezeigt, die Sie dazu auffordert, die Schaltfläche Video anzuklicken, um sich ein Tutorial-Video zum aktuell verwendeten Layout anzusehen. Sie werden dann zu der Website mit dem entsprechenden Tutorial-Video weitergeleitet.

  Im Benachrichtigungsfeld befindet sich das Kontrollkästchen Tipps nicht anzeigen. Wenn Sie dieses Kontrollkästchen aktivieren, dann wird für dieses Layout (in diesem Fall 'Überprüfung') keine Benachrichtigung mehr angezeigt. Das Kontrollkästchen 'Tipps anzeigen' wird ebenfalls aktualisiert, in diesem Fall deaktiviert, und Ihnen werden zukünftig keine Tipps mehr angezeigt.

• Rollenauswahl anzeigen
  Wenn das Kontrollkästchen Rollenauswahl anzeigen aktiviert ist, wird beim Öffnen von Regelsätzen oder Auswertungsdefinitionen im jeweiligen Layout die gewählte Rolle angezeigt. Wenn die Option ausgeschaltet ist, dann werden Sie nur nach der Rollenauswahl gefragt, wenn noch keine Rolle festgelegt wurde.

• Kompaktes Layout
  Das kompakte Layout verwendet kleinere Symbole und weniger Leerraum zwischen den jeweiligen Schaltflächen.

Im Abschnitt Benutzer können Sie Ihren Benutzernamen, Ihre Berichterstattungs Identität und den Namen Ihres Unternehmens anzeigen. Sie werden alle im Solibri Solution Center definiert und können dort von Ihrem Administrator geändert werden.

• Benutzername
  Der Wert Benutzername entspricht immer Ihrem Benutzernamen, den Sie zum Anmelden bei Solibri Model Checker verwenden.

• Identität für die Berichterstellung
  Die Berichterstattung Identität wird zur Identifikation des Benutzers für Probleme und Berichte verwendet, die vom Solibri Model Checker erstellt werden. Sie entspricht standardmäßig ebenfalls Ihrem Benutzernamen.

• Firma
  Die Firma ist der Name des Unternehmens, den der Benutzer im Solibri Solution Center hinterlegt hat.

Im Abschnitt Meine Solibri Solution Center Registrierung merken können Sie das Kontrollkästchen Merken aktivieren, um Ihre Zugangsdaten wie Benutzername und Kennwort zu speichern. Somit müssen Sie Ihre Zugangsdaten beim nächsten Start des Solibri Model Checkers nicht erneut eingeben.

Dies bietet Ihnen den Vorteil, dass Sie sich von jedem Computer auf welchem der Solibri Model Checker installiert ist, mit Ihren Zugangsdaten anmelden und Bearbeitungen in Ihrem Namen vornehmen können.

Anonymisierte Verwendungsverfolgung zulassen, ist diese Einstellung aktiv, so sammelt der Solibri Model Checker anonymisierte Nutzungsdaten, die zur Verbesserung der Software herangezogen werden. Dies umfasst beispielsweise die Information wie oft welche Regel verwendet wurde und zu welchem Zweck.

Wenn Sie ein Modell im Solibri Model Checker geöffnet haben welches während der Bearbeitung bereits mehrfach gespeichert wurde, dann erstellt Solibri automatisch Sicherungsdateien vor dem Zeitpunkt der Speicherung. Mit dieser Einstellung können Sie die maximale Anzahl der Sicherungsdateien festlegen, die Sie für ein Modell aufbewahren möchten.Standardmäßig ist der Wert für die Einstellung Anzahl der Sicherungsdateien auf 2 festgelegt.

Wenn Sie ein .smc-Modell im Solibri Model Checker ändern, wird eine Sicherungsdatei des Modells erstellt. Die Datei, die Sie ursprünglich geöffnet haben, wird mit der Erweiterung in .smc_org.bak umbenannt, z. B. SMC Building.smc_org.bak. Diese Datei wird nicht überschrieben, wenn Sie das Modell geöffnet lassen. Bei jedem weiteren Speichern des Modells wird eine Sicherungsdatei des Modells mit einer laufenden Nummer erstellt z. B. SMC Building.smc_1.bak.

Wenn die Anzahl der erstellten Sicherungsdateien die angegebene Anzahl der Sicherungsdateien in dieser Einstellung überschreitet, überschreibt SMC die Sicherungsdateien beginnend mit der ältesten.

Um die Sicherungsdatei zu öffnen, ändern Sie deren Erweiterung wieder in .smc. Die Gesamtanzahl der Sicherungsdateien, die für ein Modell erstellt werden, umfasst die ursprüngliche Sicherungsdatei des Modells.

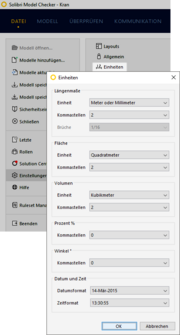

Hier lassen sich alle im Solibri Model Checker verwendeten Einheiten individuell Einstellen. Beispielsweise die Einheit der Flächen, des Volumens oder der Länge von Elementen. Ebenfalls können Sie die gewünschte Anzahl der nachkommastellen definieren. Die ausgewählten Einheiten werden in der gesamten Anwendung verwendet, das heisst auch in allen vordefinierten Standard-Layouts oder in den Auswertungen. Die Einheiten können ohne Neustart des Solibri Model Checkers geändert werden, das bedeutet dass diese sofort wirksam werden.

Im Dialogfeld Proxyservereinstellungen können Sie die Proxyservereinstellungen für eine Verbindung zu einem entsprechenden server festlegen. Hierzu müssen Sie die Adresse sowie den Port für den entsprechend von Ihnen gewünschten Server eingeben. Sie können hier zudem den Benutzernamen und das Kennwort für die Verbindung festlegen.

Unter Berichteinstellungen... können Sie die Schriftart für die aus dem Solibri Model Checker generierten Berichte auswählen. Sie können den Zeichensatz definieren, wenn Sie Unterstützung für Sonderzeichen aus dem skandinavischen oder lateinischen Alphabet und chinesische oder japanische Schriftzeichen benötigen. Diese Schriftart wird für Berichte im .pdf- und .rtf-Format übernommen.

Wählen Sie aus der Hauptsymbolleiste Datei / Einstellungen / Disziplin und Farbzuordnung... aus, um das Dialogfeld der Einstellungen für Disziplin und Farbzuordnung zu öffnen. Die Disziplinen sind Ihren entsprechenden Anwendungsnamen zugeordnet, so werden beispielsweise Modelle aus ArchiCAD der Disziplin Architektur zugeordnet. Einer Disziplin können natürlich auch mehrere Anwendungsnamen zugeordnet sein.

• Disziplinzuordnung
  Wählen Sie im Dialogfeld Disziplin und Farbzuordnung die Registerkarte Disziplinzuordnung aus, um das nebenanstehende Dialogfeld anzuzeigen. Hier können Sie in der ersten Spalten einen Anwendungsnamen (z. B. *ArchiCAD*') festlegen. In der zweiten Spalte wird der Dateiname festgelegt, meist wird diese Spalte mit *.* befüllt. In der dritten Spalte können Sie eine Disziplin definieren, die hauptsächlich zu einer bestimmten Anwendung und einem Dateityp gehört, wie beispielsweise Architektur, Landschaft, Gebäudetechnik usw.
  Diese Angaben helfen Ihnen bei der Definition von Identifikationskriterien für eine Disziplin, die zu einer bestimmten Anwendung und einem bestimmten Dateityp gehören.

• Zuordnung von Disziplin zu Farbe
  Wählen Sie im Dialogfeld Disziplin und Farbzuordnung die Registerkarte Zuordnung von Disziplin zu Farbe aus, um das nebenanstehend Dialogfenster anzuzeigen. Hier können Sie eine Farbzuordnung für eine Disziplin vornehmen und einem Modell oder den einzelnen Komponenten eine vordefinierte Farbe zuzuordnen.

• Farbzuordnungs-Editor
  Dieser Befehl öffnet den Farbzuordnungs-Editor, mit dem Sie Farbzuordnungen bearbeiten können.

Mit der Einstellung Überprüfen... können Sie die Informationen konfigurieren, die Sie in einem Kommentar zu der Ansicht Problemdetails in der Ergebnisansicht einfügen möchten. Drücken Sie dazu auf die Schaltfläche Standard festlegen. Die Informationen der aktivierten Kontrollkästchen werden dann in das Textfeld Kommentare in der Ansicht Problemdetails einfügt, beispielsweise Regelname, Regelbeschreibung, Kategorien, Name des Problems und Problembeschreibung.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / IFC-Importeinstellungen... aus, um das Dialogfeld der Importeinstellungen für IFC-Files zu öffnen. Durch Klicken auf OK im Dialogfeld Auswählen wird der in der Drop-down-Liste Zeichensatz ausgewählte Wert im Dialogfeld IFC-Importeinstellungen festgelegt.

Den zu verwendenden Zeichensatz können Sie beim IFC-Import auswählen. Sie können den Zeichensatz auch ändern, wenn die importierte IFC-Datei einen anderen Zeichensatz enthält, als den Zeichensatz auf Ihrem Computer.

In dem Dialogfeld werden die Namen der IFC-Eigenschaftssätze angezeigt, die beim IFC-Import ignoriert werden. Einige Anwendungen fügen beim Export von IFC-Dateien viele eigene Eigenschaftssätze hinzu. Alle zusätzlichen Eigenschaftssätze werden in der Info-Ansicht angezeigt. Wenn Sie diese Eigenschaftssätze nicht sehen möchten, fügen Sie deren Namen zu dieser Liste hinzu, damit sie beim IFC-Import ignoriert werden.

• Zeile hinzufügen: Dieser Befehl fügt eine neue Zeile am Ende der Tabelle hinzu.
• Zeile entfernen: Dieser Befehl entfernt die ausgewählte Zeile. Die Schaltfläche ist deaktiviert, wenn keine Zeile ausgewählt ist.

Über die Verknüpfung Präsentation... unter Dateilayout / Einstellungen wird ein Dialogfeld mit den drei Registerkarten Präsentation, Bericht und Komponente geöffnet.

• Registerkarte Präsentation

  Im Dialogfeld Präsentationseinstellungen können Sie auswählen, ob Initialen oder Benutzername und das Datum in der Präsentation und im Bericht angezeigt werden sollen.

  Auf der Registerkarte Präsentation befinden sich zwei Kontrollkästchen: Initialen / Benutzername in Präsentationen anzeigen zeigt die in den allgemeinen Einstellungen festgelegten Initialen bzw. den Benutzernamen in der Präsentation an; Datum in Präsentationen anzeigen zeigt das Erstellungsdatum des Dias während der Präsentation an. Benutzername und Erstellungsdatum des Dias werden nur angezeigt, wenn sich auf dem Dia mindestens ein Kommentar befindet. Über das Dropdownfeld Größe der Miniaturansicht der Folie können Sie die Größe einer Folienminiaturansicht auf S für Small (Klein), M für Medium (Mittel) und L für Large (Groß) einstellen.

• Registerkarte Bericht

  Im Dialogfeld Präsentation befindet sich auch die Registerkarte Bericht.

  Auf der Registerkarte Bericht befinden sich ebenfalls zwei Kontrollkästchen: Das Kontrollkästchen Initialen / Benutzername in Berichten anzeigen zeigt die Initialen bzw. den Benutzernamen in einem Bericht an, der aus einer Präsentation erstellt wurde; das Kontrollkästchen Datum in Berichten anzeigen zeigt das Erstellungsdatum des Berichts in dem aus einer Präsentation erstellten Bericht an. Weitere Informationen erhalten Sie im in der Kurzhilfe Präsentationsbericht erstellen.

• Registerkarte Komponente

  Das Dialogfeld Präsentation beinhaltet außerdem die Registerkarte Komponente.

  Über diese Registerkarte kann der Benutzer im Layout Kommunikation Eigenschaften ausschließlich für die Komponenten festlegen, bei denen Probleme vorliegen und die Teil einer Präsentation sind. In der Tabelle Berichtete Identitäten können Sie als Eigenschaft GUID und als Trennzeichen ',' definieren. Eine weitere Eigenschaft kann Etage sein, das Trennzeichen kann ';' sein. Über diese Einstellung können Sie unterschiedliche Eigenschaften für eine Komponente festlegen, um Informationen zu dieser Komponenten in der Ansicht Problemdetails in der Präsentationsansicht anzuzeigen.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / 3D... / Rendering aus, um das nebenanstehende Dialogfeld zu öffnen.

• Polygonmodus:
  Wechseln Sie den Polygonmodus zwischen den Möglichkeiten Schattiert, Flach und Drahtmodell.

• Lichtmodus:
  Wechseln Sie zwischen den Modi Punktuelles Licht und Diffuses Licht.

• Lichtintensität:
  Steuern Sie die Lichthelligkeit.

• Backface-Culling:
  Aktivieren Sie dieses Kontrollkästchen, wenn Sie das Rückseiten-Rendering von Dreiecken ausschalten möchten.

• Rückseitenbeleuchtung:
  Aktivieren Sie dieses Kontrollkästchen, wenn Sie die Rückseiten von Dreiecken beleuchten möchten.

• Standardwert Transparenz:
  Mit diesem Schieberegler können Sie den Prozentwert für die Transparenz von Komponenten auswählen. Wenn Sie einen Wert für die Transparenz auswählen und auf OK klicken, wird dieser auf alle Komponenten eines Modells angewandt, wenn diese transparent gemacht werden. Die Transparenz kann über die Option Transparenz in der 3D-Symbolleiste oder im 3D-Pop-up-Menü aufgerufen werden.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / 3D... / Kamera aus, um das nebenanstehende Dialogfeld zu öffnen.

• Schnittabstand vorn:
  Der Bereich vor der Kamera, in dem nichts angezeigt wird.

• Schnittabstand hinten:
  Der Bereich hinter der Kamera, in dem nichts angezeigt wird.

• Augenhöhe:
  Mit dieser Option wird die Augenhöhe für den Begehungs- und Spielmodus eingestellt. Diese Einstellung kann nur direkt über das Menü Einstellungen vorgenommen werden.

• Feld der Ansicht:
  Der Blickwinkel, den die Kamera anzeigt. Ein größerer Winkel zeigt Ihnen ein entsprechend grösseres Sichtfeld an, es kommt jedoch zu einem verzerrten „Fischaugen“-Effekt.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / 3D... / Hintergrund aus, um das nebenanstehende Dialogfeld zu öffnen.

Über diese Registerkarte können Sie die Hintergrundfarbe der 3D-Ansicht einstellen.

• Klicken Sie auf eines der farbigen Rechtecke und wählen Sie eine Farbe aus dem sich öffnenden Fenster aus. Die Farbe wird dann aus diesen beiden Farben interpoliert und es entsteht ein Farbverlauf.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / 3D... / Informationen aus, um das folgende Dialogfeld zu öffnen.

Auf dieser Registerkarte können Sie jene Informationen steuern, welche im Popupmenü Informationen in der 3D-Ansicht angezeigt werden.

• Popupmenü in 3D-Ansicht anzeigen:
  Bei Auswahl dieser Option wird das Popupmenü Informationen in der 3D-Ansicht angezeigt.

• Popupmenü Informationen :
  In der Tabelle Popupmenü Informationen können Sie konfigurieren, welche Informationen im Tooltip angezeigt werden.

• Schaltfläche
  Über diese Schaltfläche können Sie in der Tabelle 'Popupmenü Informationen' eine Zeile hinzufügen.

• Schaltlfäche
  Über diese Schaltfläche können Sie die ausgewählte Zeile aus der Tabelle 'Popupmenü Informationen' entfernen.

• Schaltlfäche
  Mit dem Aufwärtspfeil können Sie die ausgewählte Zeile nach oben verschieben.

• Schaltfläche
  Mit dem Abwärtspfeil können Sie die ausgewählte Zeile nach unten verschieben.

• Filter: In dieser Spalte wird der Filter für die Auswahl einer Gruppe von Komponenten angezeigt, das bedeutet die nachfolgende Information wird nur dargestellt, wenn der Cursor über einem Element schwebt welches im Filter enthalten ist. Der Wert kann durch Doppelklicken auf die Zelle geändert werden.

• Eigenschaft: In dieser Spalte wird die Eigenschaft angezeigt, die für die durch den Filter ausgewählte Komponentengruppe angezeigt werden soll. Der Wert kann durch Doppelklicken auf die Zelle geändert werden. Das Dialogfeld Eigenschaft auswählen wird geöffnet, und Sie können für die Komponente die Eigenschaft auswählen, die im Tooltip angezeigt werden soll.

• Präsentationszeit in Sekunden: Das Popupmenü Informationen wird für die Anzahl der Sekunden sichtbar, welchen Sie mit der Hilfe des Schiebereglers definieren. Der Zeitraum kann durch Verschieben des Reiters jederzeit geändert werden.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / 3D... / Leistung aus, um das folgende Dialogfeld zu öffnen.

Über diese Registerkarte können Sie die Leistung der 3D-Engine steuern.

• Antialiasing:
  Hier können Sie auswählen, wie viele Abtastungen verwendet werden sollen, um zerklüftete Linien zu entfernen. Je mehr Abtastungen verwendet werden, desto glatter ist das Ergebnis. Für einige Videokarten kann das Abtasten nicht verwendet werden und Sie müssen für diese Option Aus (am schnellsten) einstellen.

• Antialiasing für Linien:
  Aktivieren Sie diese Option, wenn Sie glattere Linien haben möchten.

• Gezeichnete Objekte bei der Navigation:
  Anzahl der Objekte, die sichtbar sind, wenn die Kamera in Bewegung ist.

• Gezeichnete Objekte:
  Die Anzahl der gezeichneten Objekte, wenn die Kamera nicht in Bewegung ist.

• 3D-Speicher optimieren:
  Aktivieren Sie dieses Kontrollkästchen, um die 3D-Speicherverwendung zu senken.

• 3D-Darstellungen mit dem Modell speichern:
  Dieses Kontrollkästchen ermöglicht das Speichern der 3D-Darstellungen zusammen mit dem Modell und somit ein schnelleres Öffnen des Modells.

• 3D-Kontext beibehalten:
  Behält nach Möglichkeit den 3D (OpenGL)-Kontext bei.

• Minimale Textgröße:
  Über die Option Minimale Textgröße können Sie die minimale Textgröße für die ausgewählte Eigenschaft in der Zeile festlegen.

• Maximale Textgröße:
  Über die Option Maximale Textgröße' können Sie die maximale Textgröße für die ausgewählte Eigenschaft in der Zeile festlegen.

• Farbe:
  Über die Optionen Textfarbe und Linienfarbe wird ein Dialogfeld aufgerufen, in dem Sie die Farbe für Text und Linien der Markierung wählen können.

• Liniendicke:
  Der Schieberegler für die Liniendicke ermöglicht es Ihnen, die Liniendicke der Markierung festzulegen. Sie können die Dicke aus den Linienstärken 1 bis 5 auswählen.

• Verwendete Eigenschaften:
  In der Tabelle 'Verwendete Eigenschaften' können Sie konfigurieren, welche Informationen angezeigt werden.
  • Mit dieser Schaltfläche können Sie in der Tabelle 'Verwendete Eigenschaften' eine Zeile hinzufügen.
  • Mit dieser Schaltfläche können Sie die ausgewählte Zeile aus der Tabelle 'Verwendete Eigenschaften' entfernen.
  • Mit dem Aufwärtspfeil können Sie die ausgewählte Zeile nach oben verschieben.
  • Mit dem Abwärtspfeil können Sie die ausgewählte Zeile nach unten verschieben.

• Filter:
  In dieser Spalte wird der Filter für die Auswahl einer Gruppe von Komponenten angezeigt. Der Wert kann durch Doppelklicken auf die Zelle geändert werden.

• Eigenschaft:
  In dieser Spalte wird das Dialogfeld 'Eigenschaft auswählen' angezeigt, in dem die Eigenschaften ausgewählt werden können, die für die durch den Filter ausgewählte Komponentengruppe angezeigt werden sollen. Der Wert kann durch Doppelklicken auf die Zelle geändert werden.

• Anzeigename:
  In dieser Spalte wird die Eigenschaft angezeigt, die für die durch den Filter ausgewählte Komponentengruppe angezeigt werden soll. Der Wert kann durch Doppelklicken auf die Zelle geändert werden.

Für den Koordinatenstempel gibt es zwei Einsatzmöglichkeiten:

1. Die eine Option ist zur Verwendung der Modellkoordinaten.
2. Die andere Option zur Verwendung globaler oder lokaler Koordinaten.

Sie können Koordinaten festlegen, indem Sie im Bereich Bewegen oder im Bereich Modell um Punkt drehen Werte eingeben. Der Standardwert für die Drehung ist 0 Grad.

Im Dialogfeld Einstellungen für Schnittdarstellung können Sie die Linien der Schnittdarstellung ein- und ausblenden. Darüber hinaus können Sie die Farbe und Dicke der Linien festlegen.

Die Registerkarte Rauminformationen enthält Optionen, über die Sie einstellen können ob die Rauminformationen in der Grundfläche eines Modells angezeigt werden sollen, welche Farbe der Text auf der Grundfläche haben soll und welchen Namen der Raum tragen soll. Für den Namen stehen drei Optionen zur Verfügung, die Zeile 1, Zeile 2 und die Zeile 3.

• Rauminformationen anzeigen:
  Durch Aktivieren, beziehungsweise Deaktivieren des Kontrollkästchens Rauminformationen anzeigen, können Sie die Raumnamen ein- oder ausblenden.

• Minimale Textgröße:
  Über die Option Minimale Textgröße können Sie die minimale Textgröße für die ausgewählte Eigenschaft in der Zeile festlegen.

• Maximale Textgröße
  Über die Option Maximale Textgröße können Sie die maximale Textgröße für die ausgewählte Eigenschaft in der Zeile festlegen.

• Textfarbe
  Über Textfarbe können Sie eine Farbe für den Text, wie zum Beispiel die Raumnamen auswählen. Wenn Sie auf das Kästchen mit der Textfarbe klicken, erscheint ein Dialogfeld mit der Farbauswahl.

• Raumname
  Der Raumname besteht aus drei verschiedenen Optionen, die sich aus Identifikation, Position, Mengen, Raumbegrenzungsflächen, Eigenschaftensätzen, Klassifizierungen und ihren relevanten Eigenschaften zusammensetzen können. Wenn Sie auf die Schaltfläche klicken, öffnet sich ein Dialogfeld Eigenschaft auswählen. Hier können Sie die Daten auswählen, die in die jeweiligen Zeilen eingefügt werden sollen.

  Es wird also beispielsweise der Name in Zeile 1, die Raumnummer in Zeile 2 und die Fläche des Raumes in Zeile 3 angezeigt. Daraus ergibt sich dann folgende Bezeichnung: Name, z. B.Lobby, Nummer, z. B. 201 und Fläche des Raumes z. B. 22 m². Die Bezeichnung wird in drei Zeilen angezeigt.

Das Raster ist ein Liniennetz, welches von Ihnen zur Orientierung und als additionelle Informationsquelle genutzt werden kann. Das Raster wird Ihnen nur dann angezeigt werden, wenn ein von Ihnen geladenes Modell überhaupt ein ebensolches Raster enthält.

• Raster anzeigen
  Über das Kontrollkästchen Raster anzeigen können Sie die Sichtbarkeit des Rasters steuern, sofern das Modell Raster enthält.

• Textgröße
  Über die Option Textgrösse können Sie die Größe des Texts für die Bezeichnung einer Rasterlinie festlegen.

• Textfarbe und Linienfarbe
  Über die Textfarbe können Sie die Farbe für den Text auswählen, der am Ende der Rasterlinien angezeigt wird. Über Linienfarbe können Sie die Farbe für die Rasterlinien auswählen.

• Liniendicke
  Über Liniendicke können Sie die Liniendicke des Rasters festlegen. Sie können die Dicke aus den Linienstärken 1 bis 5 auswählen.

• Linientransparenz
  Mit der Linientransparenz können Sie die Transparenz der Rasterlinien erhöhen oder reduzieren.

Linien

In der Registerkarte Linien werden die Grundflächenlinien der Komponenten angezeigt.

• Komponentengrundfläche anzeigen:
  Über das Kontrollkästchen Komponentengrundfläche anzeigen können Sie das Aussehen und die Sichtbarkeit der Grundflächenlinien der Komponenten einstellen.

• Linienfarbe:
  Über Linienfarbe können Sie die Farbe für die Grundflächenlinien wählen.

• Liniendicke:
  Über Liniendicke können Sie die Liniendicke der Grundfläche festlegen. Sie können die Dicke aus den Linienstärken 1 bis 5 auswählen.

• Linientransparenz:
  Über Linientransparenz können Sie die Transparenz der Grundflächenlinien erhöhen oder verringern.

• Zeichnungen einblenden
  Wenn das Kontrollkästchen Zeichnungen einblenden aktiviert ist, werden Zeichnungen standardmäßig in Grundflächen angezeigt.

Wählen Sie aus der Hauptsymbolleiste Dateilayout / Einstellungen / Hyperlinkvorlagen... aus, um das nebenanstehende Dialogfeld zu öffnen.

Wenn Sie die Schaltfläche Zeile hinzufügen  auswählen, um eine Zeile in der Tabelle Standardvorlagen einzufügen, wird ein Dialogfeld angezeigt, in dem Sie die bereits gespeicherten Hyperlinkvorlagendateien öffnen können. Diese Hyperlinkvorlage enthält eine Liste der Standardvorlagen, diese Hyperlinkvorlagen sind programmierbare Hyperlinks.
