Eigenschaften

Einige Rollen benötigen für eine genaue Prüfung oder Auswertung spezifische Informationen im Modell, welche nicht standardmässig in Solibri vorhanden sind. Diese wurden deshalb als Benutzerdefinierte Informationen ergänzt und können auch ausserhalb vom SwissPackage für Ihre Bedürfnisse verwendet werden.





Ansichtsflächen

Für die Auswertung nach eBKP-H werden Ansichtsflächen von Geländern und Einrichtungsgegenständen (z.B. Einbauschrank) gefordert. In den Basismengen von buildingSMART (z.B. Qto_RailingBaseQuantities) sind diese Ansichtsflächen nicht vorgesehen.



Damit die Auswertung nach eBKP-H trotzdem möglich ist, wird die benötigte Menge als Eigenschaft direkt in Solibri berechnet. Die beiden Eigenschaften beziehen sich auf die jeweiligen IFC-Entitäten und sind im Informationsfenster unter Benutzerdefinierte Informationen zu finden.

Länge
Länge
Höhe
Höhe
Berechnung
Berechnung

Ansichtsfläche Geländer

IFC-Entität

IfcRailing



Berechnungsparameter

Qto_RailingBaseQuantities.Length x Pset_RailingCommon.Height

[Länge des Geländers] x [Höhe des Geländers]

Mengen
Mengen
Berechnung
Berechnung

Ansichtsfläche Einrichtung

IFC-Entität

IfcFurniture



Berechnungsparameter

Breite des Begrenzungsrahmens x Höhe des Begrenzungsrahmens

[Länge der Einrichtung] x [Höhe der Einrichtung]



Mehrschichtige Bauteile

Kopie der Standard-Eigenschaften in Benutzerdefinierte Eigenschaften
Kopie der Standard-Eigenschaften in Benutzerdefinierte Eigenschaften

Die Eigenschaften LoadBearing, IsExternal und Status sind gemäss Spezifikation von buildingSMART als IFC-Standard-Eigenschaft beispielsweise bei einer Wand (IfcWall) im Pset_WallCommon vorhanden. Für Auswertungen ist es nötig, dass diese Eigenschaften auch in den einzelnen Schichten verfügbar sind.



Da diese Eigenschaften standardmässig nicht vom mehrschichtigen Bauteil auf die einzelnen Schichten vererbt werden, prüft die Programmierung in einem ersten Schritt, ob diese Eigenschaften im Bauteil vorhanden sind.



Gebäudekomponententeil
Gebäudekomponententeil

Sind diese Eigenschaften vorhanden, so werden sie kopiert und sind unter Benutzerdefinierte Informationen verfügbar.



Die kopierte Eigenschaft wird in einem zweiten Schritt auf jede der einzelnen Schichten vererbt und steht daher unter Benutzerdefinierten Eigenschaften für Klassifikationen, Auswertungen oder Überprüfung zur Verfügung.



Diese Funktion ist für folgende IFC-Entitäten verfügbar:

  • IfcWall (Wand)
  • IfcSlab (Decke)
  • IfcRoof (Dach)
  • IfcStair (Treppe)

Volumen pro Komponenten-Typ

Mit diesen Eigenschaften ist es möglich, die Volumen von einzelnen Schichten pro Komponenten-Typ auszulesen.


Eine Voraussetzung für diese Berechnung ist, dass die Informationen zu den einzelnen Schichten in der Komponente zur Verfügung stehen.

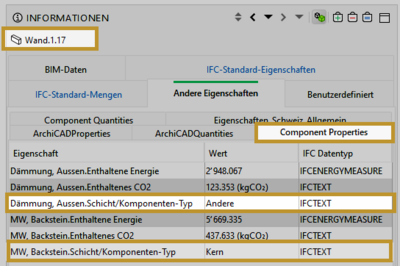

Auf der einen Seite sind dies Informationen zum jeweiligen Typ (Kern, Bekleidung oder Andere) unter Component Properties und auf der anderen Seite wird das Komponenten Volumen benötigt unter Component Quanities.

Es kann vorkommen, dass beispielsweise eine Wand aus mehreren Schichten besteht, die denselben Typ aufweisen.



In diesem Fall werden alle Volumen vom selben Typ addiert und das Ergebnis im Bauteil im Eigenschaftensatz Benutzerdefinierte Informationen angezeigt.

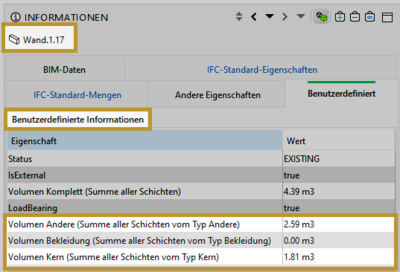

Volumen Komplett (Summe aller Schichten)

Wenn das Bauteil unter Component Properties die Informationen Bekleidung, Andere oder Kern in der Eigenschaft Komponenten-Typ beinhaltet, dann wird der Wert der passenden Menge pro Typ aus den Component Quantities kopiert und addiert.

Volumen Andere (Summe aller Schichten vom Typ Andere)

Wenn das Bauteil unter Component Properties die Informationen Andere in der Eigenschaft Komponenten-Typ beinhaltet, dann wird der Wert der passenden Menge pro Typ aus den Component Quantities kopiert und gegebenenfalls addiert.

Volumen Bekleidung (Summe aller Schichten vom Typ Bekleidung)

Wenn das Bauteil unter Component Properties die Informationen Bekleidung in der Eigenschaft Komponenten-Typ beinhaltet, dann wird der Wert der passenden Menge pro Typ aus den Component Quantities kopiert und gegebenenfalls addiert.

Volumen Kern (Summe aller Schichten vom Typ Kern)

Wenn das Bauteil unter Component Properties die Informationen Kern in der Eigenschaft Komponenten-Typ beinhaltet, dann wird der Wert der passenden Menge pro Typ aus den Component Quantities kopiert und gegebenenfalls addiert.

Parkfeld-Dimensionen

Solibri generiert immer einen Begrenzungsrahmen um ein Bauteil oder Raum. Ist dieses Bauteil oder der Raum rechteckig, so könnten diese Eigenschaften für die Prüfung von Parkfeld-Räumen verwendet werden.



Ist das Parkfeld aber nicht rechteckig, so funktioniert die Berechnung über den Begrenzungsrahmen nicht mehr.



Die Eigenschaften Parkfeldlänge und Parkfeldbreite lösen dieses Problem, indem eine Programmierung die Berechnung dieser Eigenschaften vornimmt und so Parkfelder um diese Eigenschaften erweitert.

Diese beiden Eigenschaften, sind im Informationsfenster unter dem Eigenschaftensatz Benutzerdefinierte Informationen zu finden.

Die Berechnung dieser Eigenschaften folgt der Logik, dass sie parallele Seiten sucht und diejenigen mit der kleineren Seite als Parkplatzbreite und diejenigen mit der längeren Seite als Parkplatzlänge definiert.



Dieser Wert wird anhand der IFC-Entität und des vordefinierten Typs berechnet:



IFC-Entität

IfcSpace



Vordefinierter Typ

Parking


Somit ist es möglich, Längen und Breiten von Parkfeldern zu berechnen, welche nicht rechtwinklig sind. Diese Eigenschaften sind zwingend nötig, um Prüfungen mit der Rolle VSS 40 291 - Parkieren ausführen zu können.
