PrüfCloud V2.0 verwenden

Weitere Informationen

Download Solibri Anywhere

Die PrüfCloud kann automatisiert Modelle nach vordefinierten Regeln prüfen. Hier finden Sie die Anleitung, wie die PrüfCloud anzuwenden ist.



Für eine optimale Einsicht in die Prüfresultate empfehlen wir, die Software Solibri Anywhere einzusetzen. Diese können Sie hier kostenlos herunterladen.

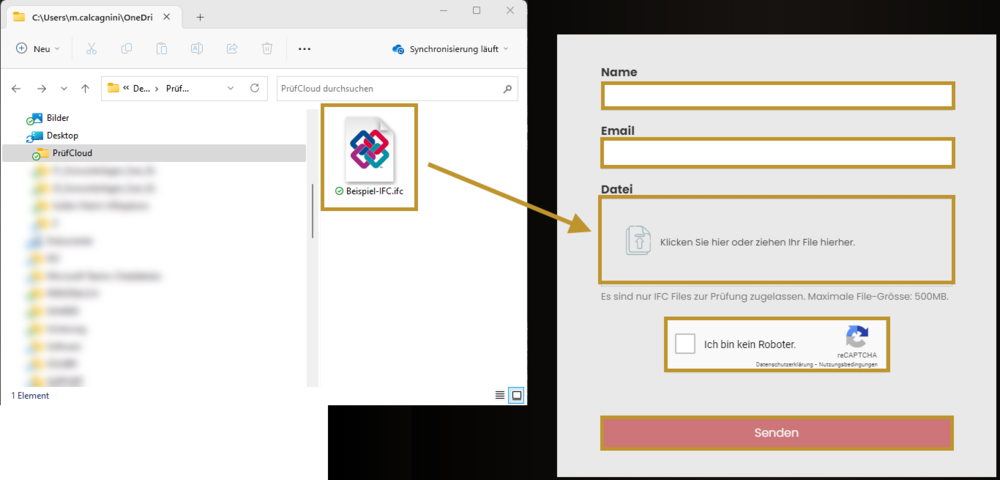

PrüfCloud verwenden

  • Unter dem Link, den Sie erhalten haben, finden Sie ein Kontaktformular
  • Füllen Sie alle Felder aus und ziehen Sie die Datei einfach in den dafür vorgesehenen Bereich (Alternativ können Sie auch in den Bereich klicken und die Datei über den Explorer oder Finder selektieren).
  • Achtung: Die Datei darf maximal 500MB gross sein.
  • Bestätigen Sie, dass Sie kein Roboter sind (Captcha).
  • Klicken Sie auf Senden.
  • Danach beginnt der Upload und kann, abhängig von der Verbindungsgeschwindigkeit, ein paar Sekunden dauern.

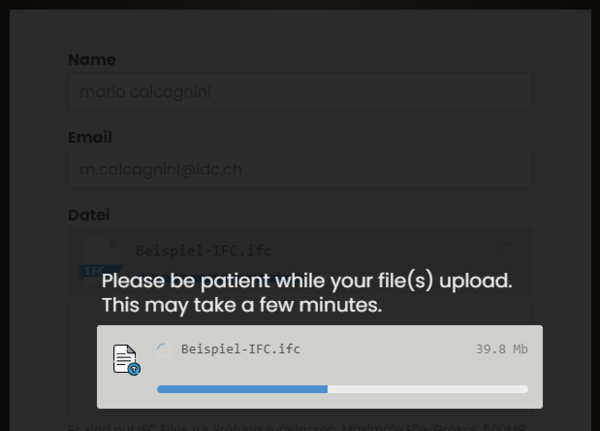

Dateiupload

  • Es erscheint ein Ladebalken, der Sie über den Dateiupload informiert.
  • Bitte warten Sie, bis 100% erreicht sind.

Start der Prüfung

  • Sie erhalten eine Meldung, wenn die Datei vollständig hochgeladen wurde.
  • Die Prüfung hat nach dem Hochladen direkt begonnen.
  • Das Browserfenster können Sie nun schliessen.

Prüfung abgeschlossen

  • Nach Abschluss der Prüfung erhalten Sie eine E-Mail mit der Information, dass die Prüfung des Modells abgeschlossen ist.
  • Die Daten können Sie mit einem Klick auf den Link herunterladen.

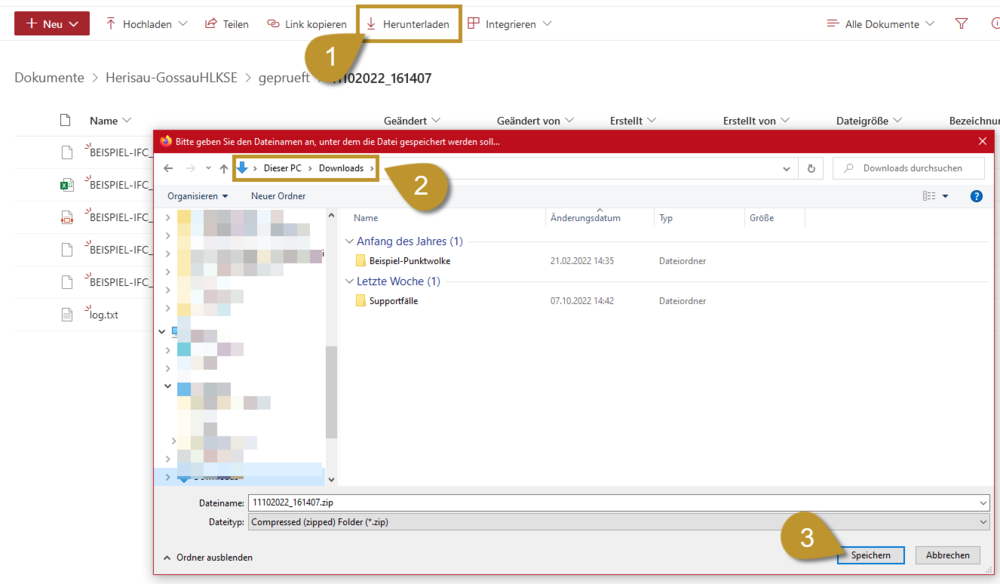

Prüfresultate herunterladen

Im Browser sehen Sie, welche Dateien anhand der Prüfung generiert wurden. Sie können alle diese Dateien mit einem Klick herunterladen.



  • Klicken Sie dazu auf Herunterladen.
  • Die Dateien werden in ein Zip-Archiv verpackt und ein Dialogfenster öffnet sich (browserabhängig).
  • Speichern Sie Ihre Datei auf Ihrem Computer.
  • Werden Sie nicht nach dem Downloadordner gefragt, so wird die Datei standardmässig in den Ordner Downloads heruntergeladen.

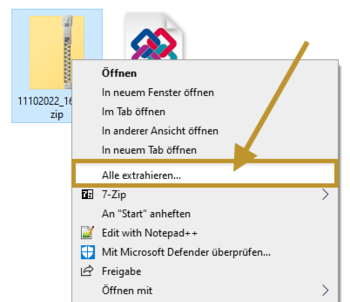

Dateien extrahieren

  • Wechseln Sie nun in das Verzeichnis, in welches Sie die Datei heruntergeladen haben.
    • Windows: Klicken Sie mit der rechten Maustaste auf die Zip-Datei und wählen Sie Alle Extrahieren oder entpacken Sie die Dateien mithilfe einer Drittanbieter-Software.
    • Mac: Machen Sie einen Doppelklick auf die Datei oder entpacken Sie die Dateien mithilfe einer Drittanbieter-Software.
  • Es wird ein Unterordner erstellt, der sämtliche Dateien der Modellprüfung beinhaltet.

Resultate einsehen / verarbeiten

Die PrüfCloud bereitet die Resultate in unterschiedlichen Dateiformaten auf:



  • *.smc
    • Diese Datei können Sie mit Solibri öffnen. Falls Sie nicht über die Software verfügen, können Sie Solibri Anywhere hier kostenlos herunterladen. Da in diesem Format alle Prüfregeln einsehbar sind, sehen Sie hier nicht nur die Fehler sondern auch die erfüllten Anforderungen.
  • *.bcfzip
    • Diese Datei können Sie direkt in Ihre Modellierungssoftware einlesen. Zu jedem einzelnen Fehler werden direkt die betroffenen Elemente angezeigt und können so abgearbeitet werden.
  • *.xlsx
    • Alle gefundenen Fehler werden jeweils auf einer Zeile mit einem Screenshot beschrieben und können in Excel eingesehen werden.
  • *.pdf
    • Jeder Fehler wird auf einer Seite mit einem Screeshot beschrieben.
  • *.ifc
    • Das Modell welches geprüft wurde, wird ebenfalls als Resultat abgelegt.
  • *.txt
    • In diesem Log-File ist beschrieben wann die Prüfung gestartet und abgeschlossen wurde.
