swissTools

Mit den swissTools bietet die IDC AG ihren KEYMEMBER Kunden diverse zusätzliche Tools, welche Ihnen beim Datenimport, dem Arbeiten in ArchiCAD oder beim Datenexport weitere Vorteile bieten und so Ihren täglichen Arbeitsprozess optimieren und beschleunigen.

Die swissTools werden mit dem Schweizer Lokalisierungs Installer automatisch installiert.



IMPORT

SwissGIS

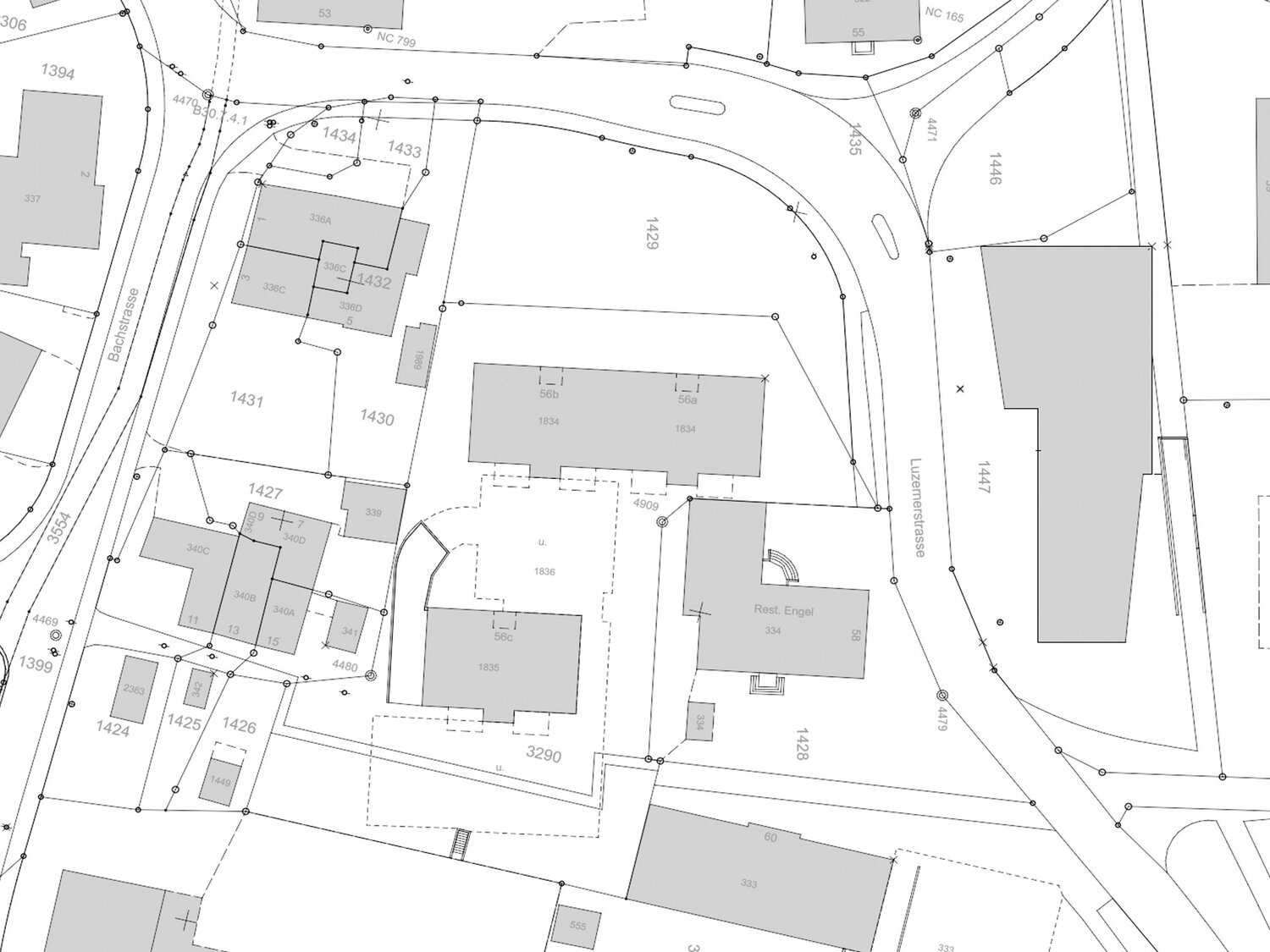

Mithife des SwissGIS Tools können Sie Geländedaten des Geometers oder von swisstopo ins ArchiCAD importieren. Sie können die Daten beim Import direkt auf mehrere Freiflächen aufteilen lassen und Sie können die Anzahl der Punkte reduzieren.

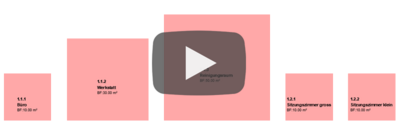

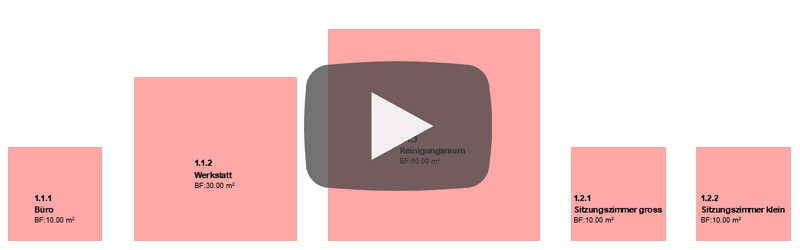

Raumprogramm

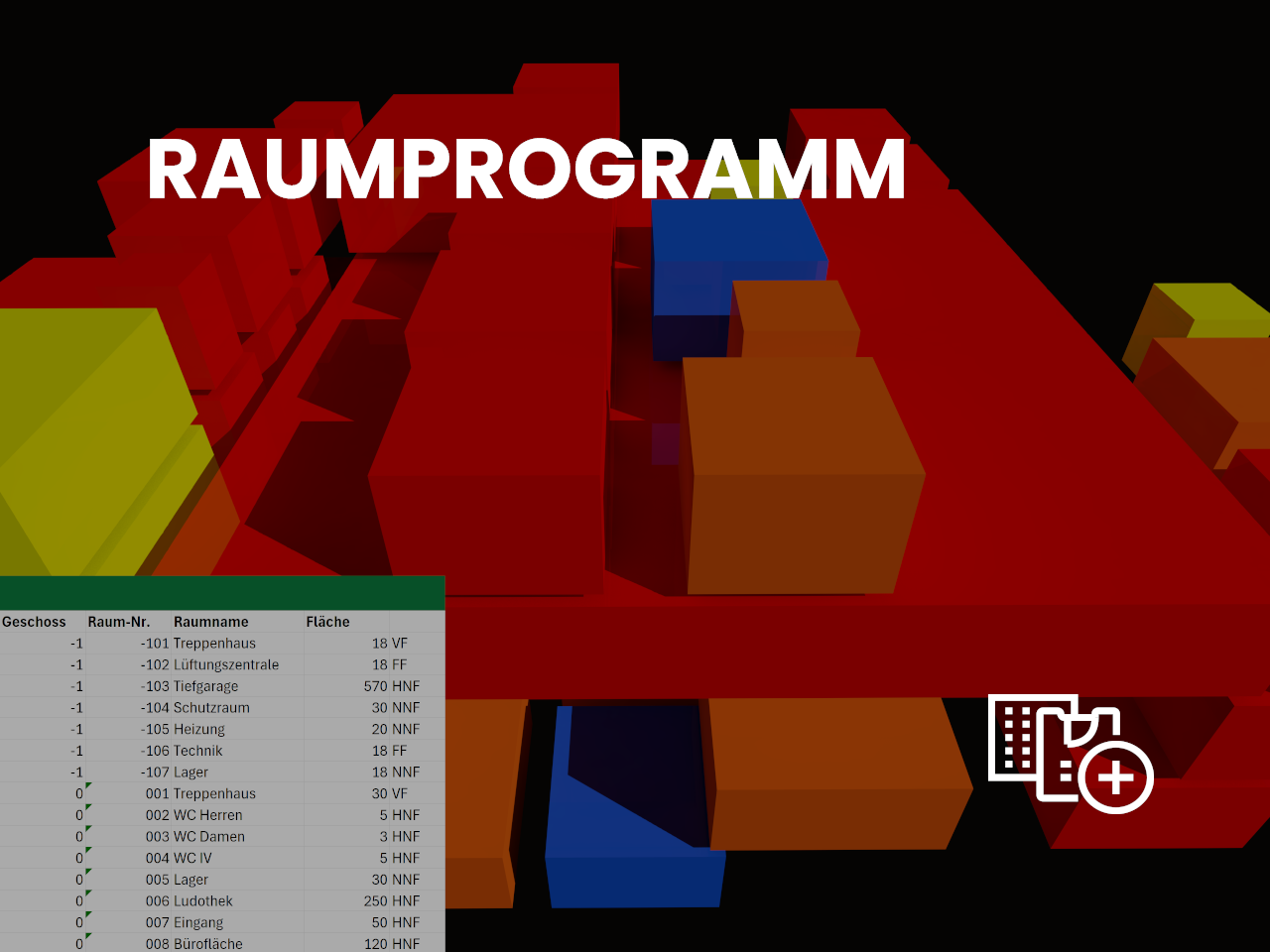

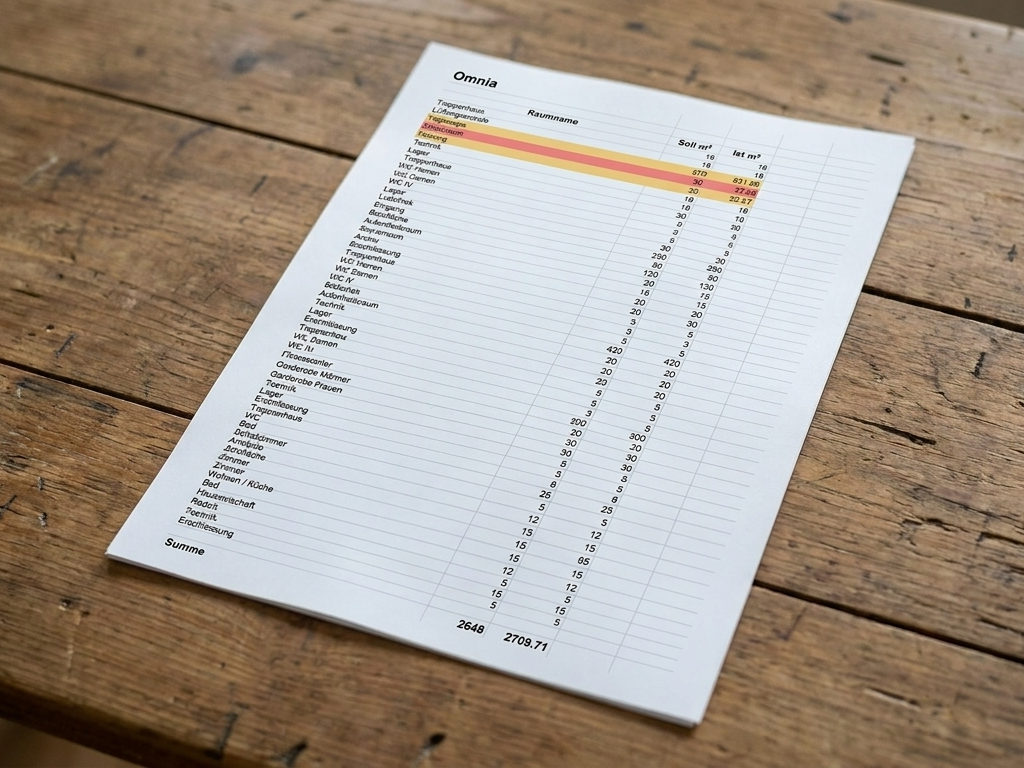

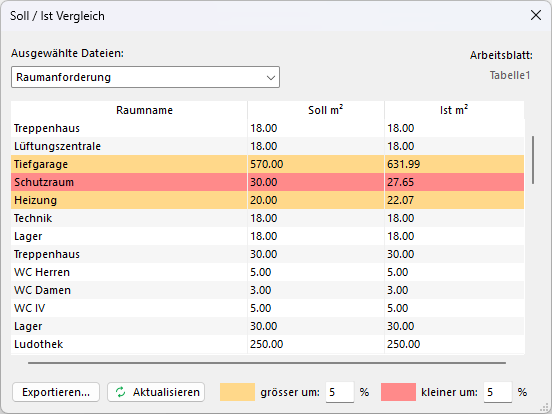

Der Raumimport ermöglicht ein automatisches Erstellen von Räumen aus einem Raumprogramm im Excel Format. Es können alle relevanten Informationen wie Raumnummer, Raumname, Raumkategorie, Eigenschaften, etc. importiert werden.

Landxml Import

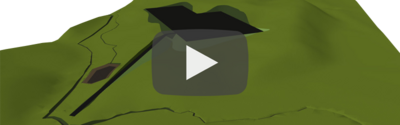

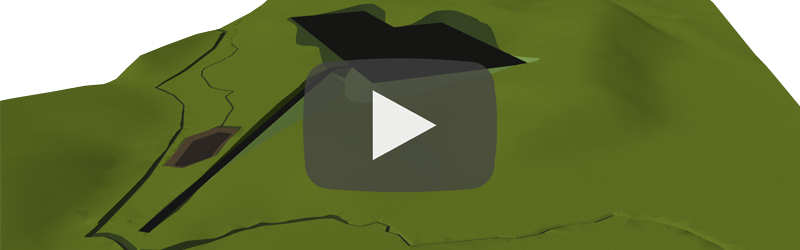

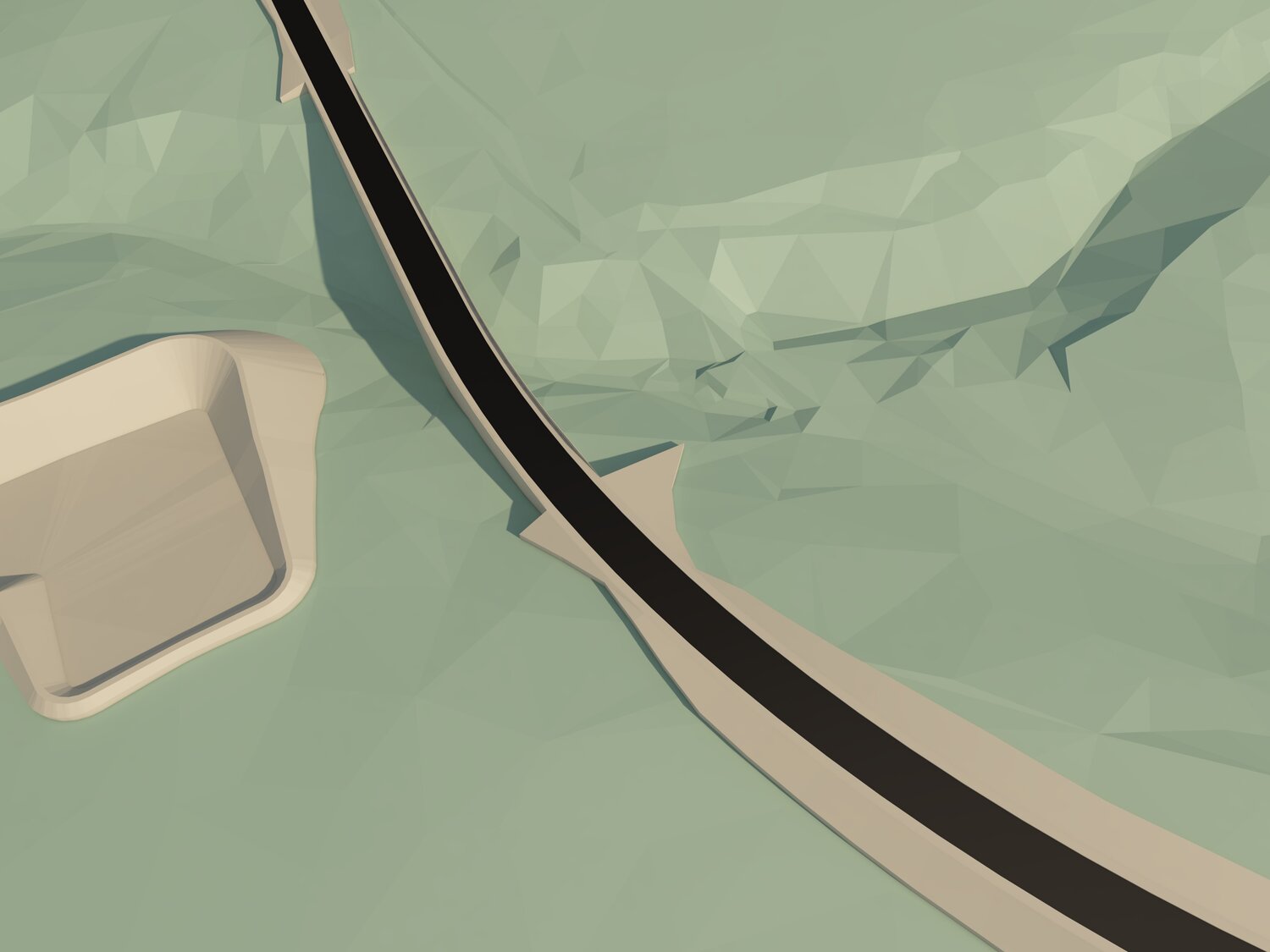

Mit den swissTools können Sie LandXML-Dateien (*.xml) ins ArchiCAD importieren. LandXML ist ein typisches 3D-Austauschformat im Geometer-Bereich. Über das LandXML können ebenfalls Bruchkanten interpretiert werden.

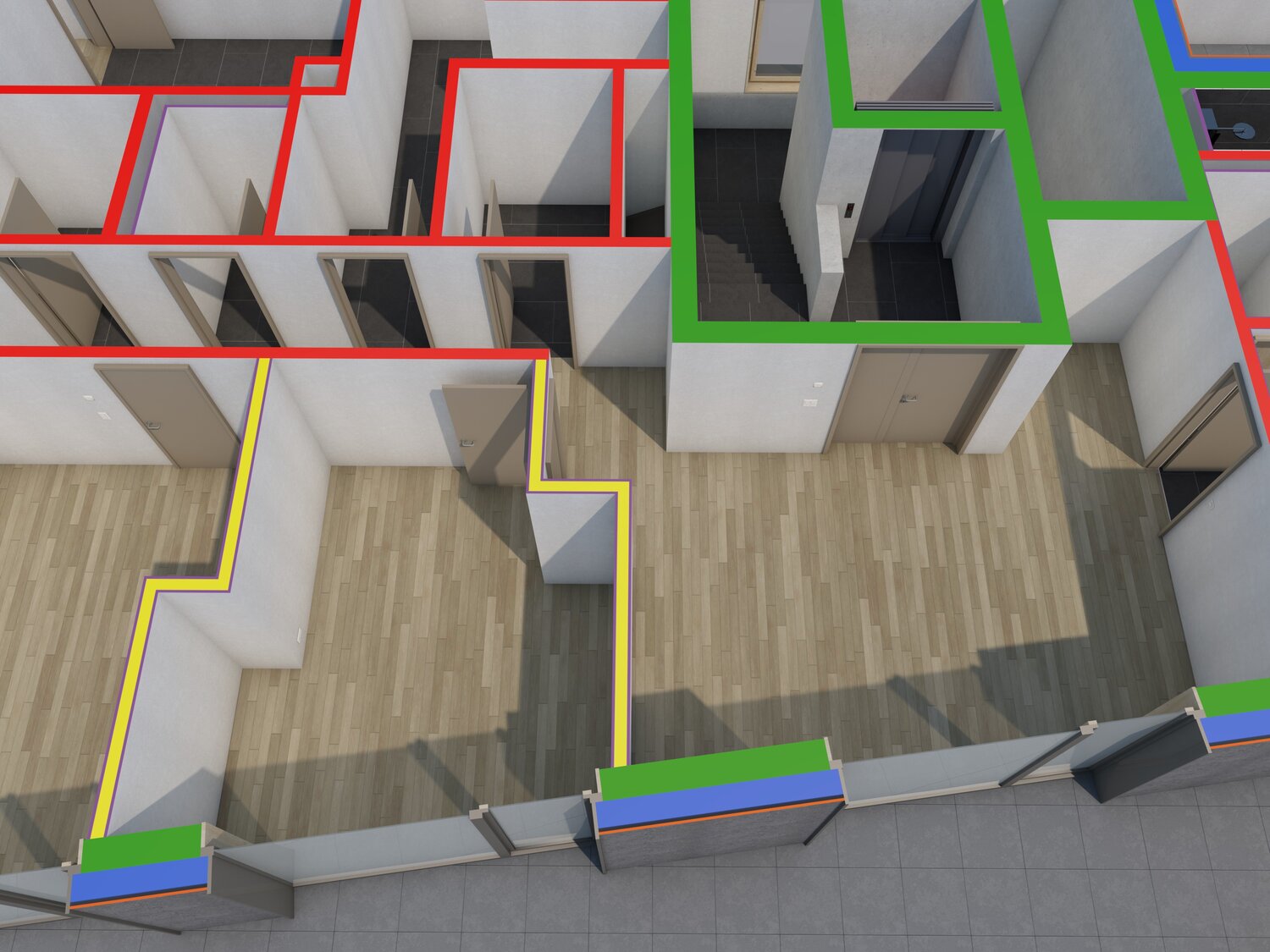

Ökobilanzdaten (Neu ab ArchiCAD 28)

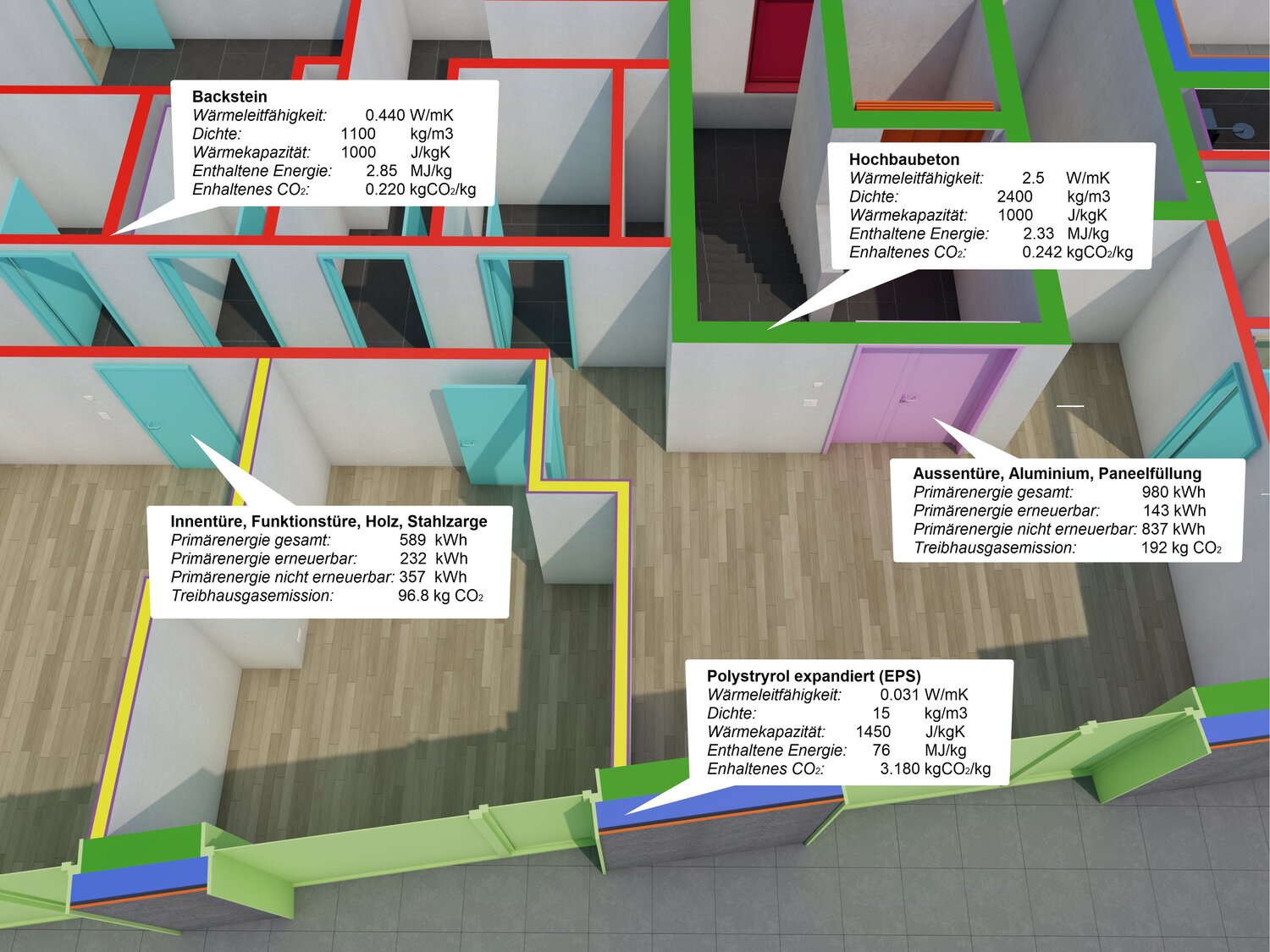

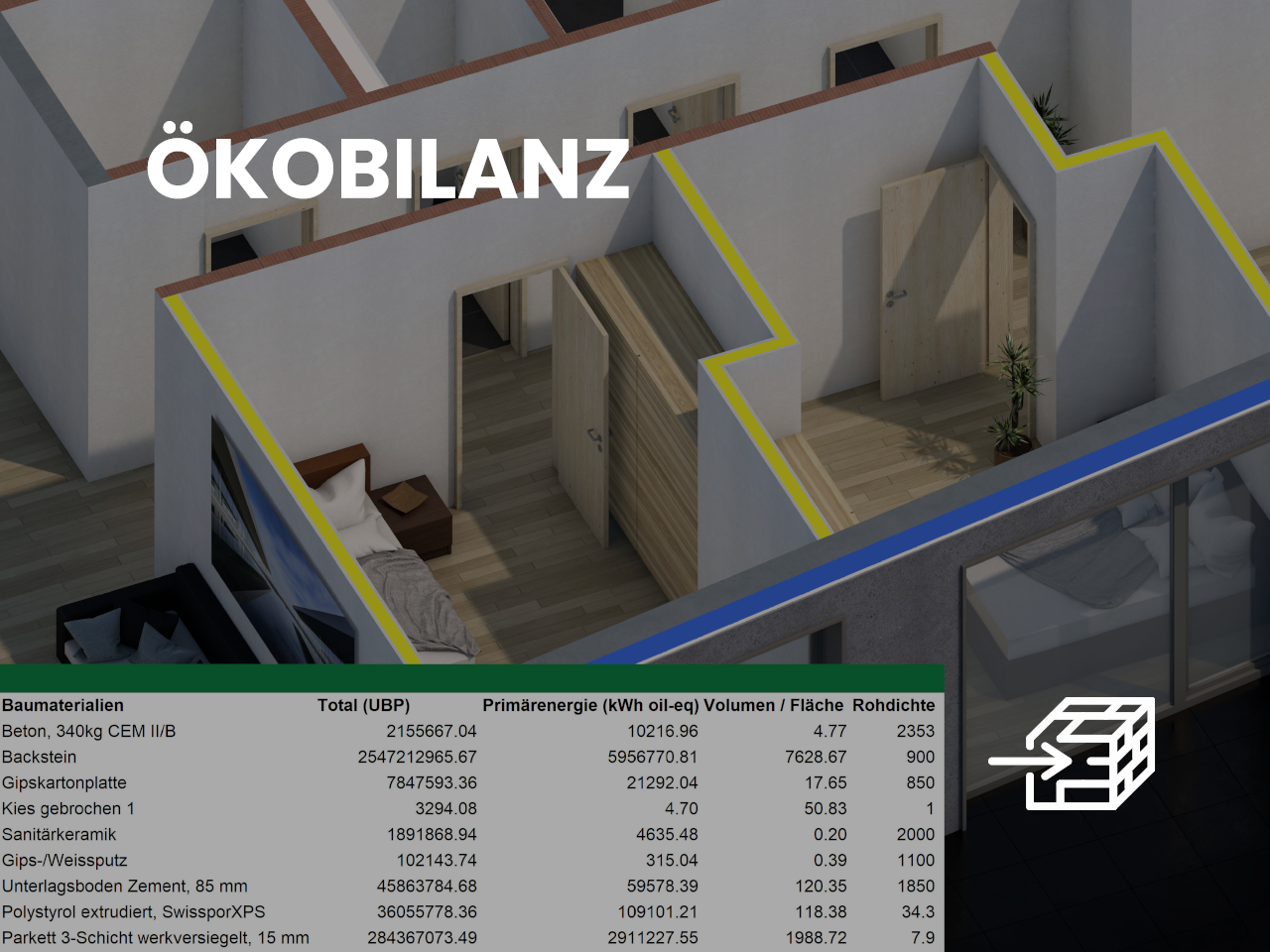

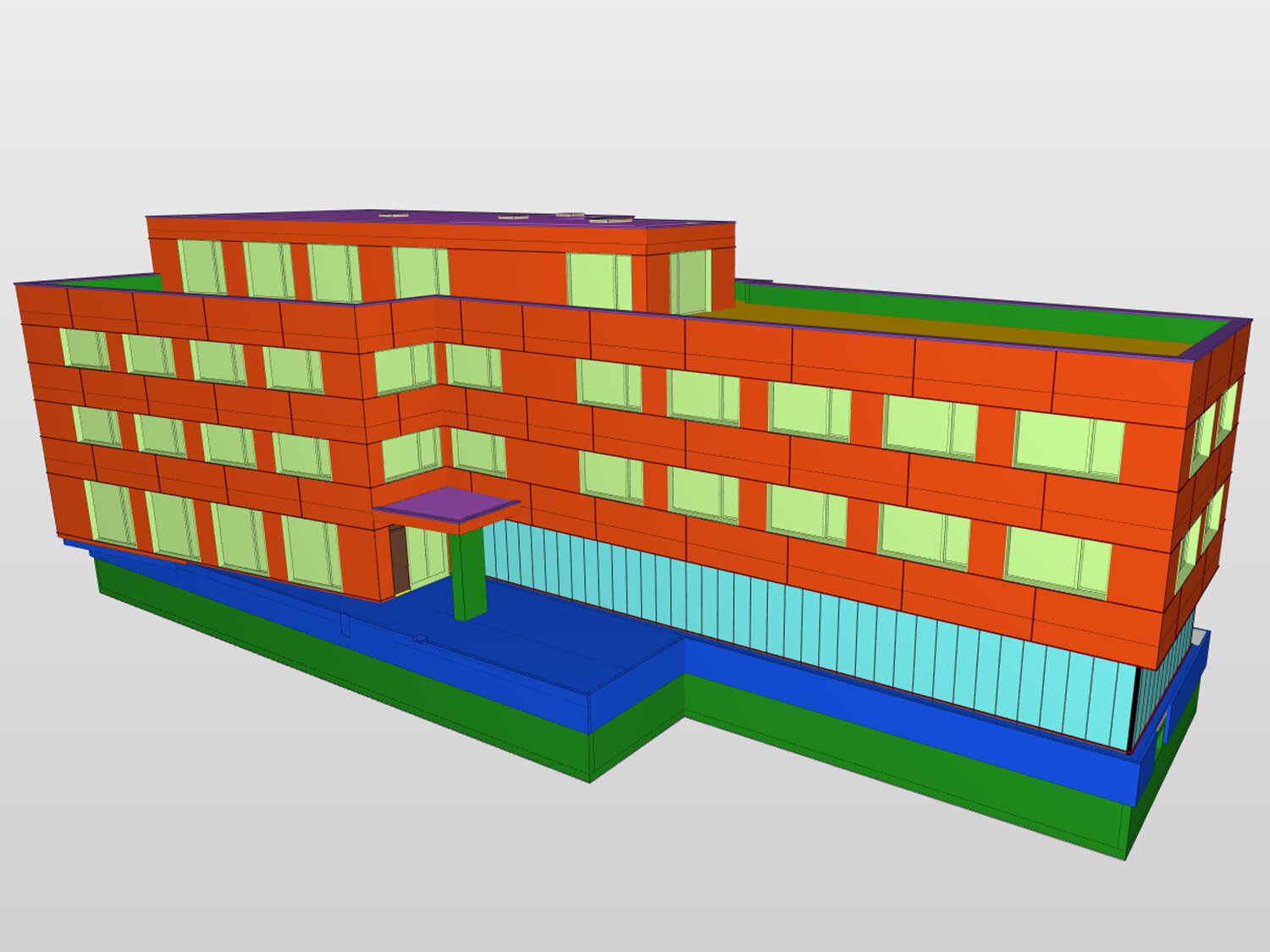

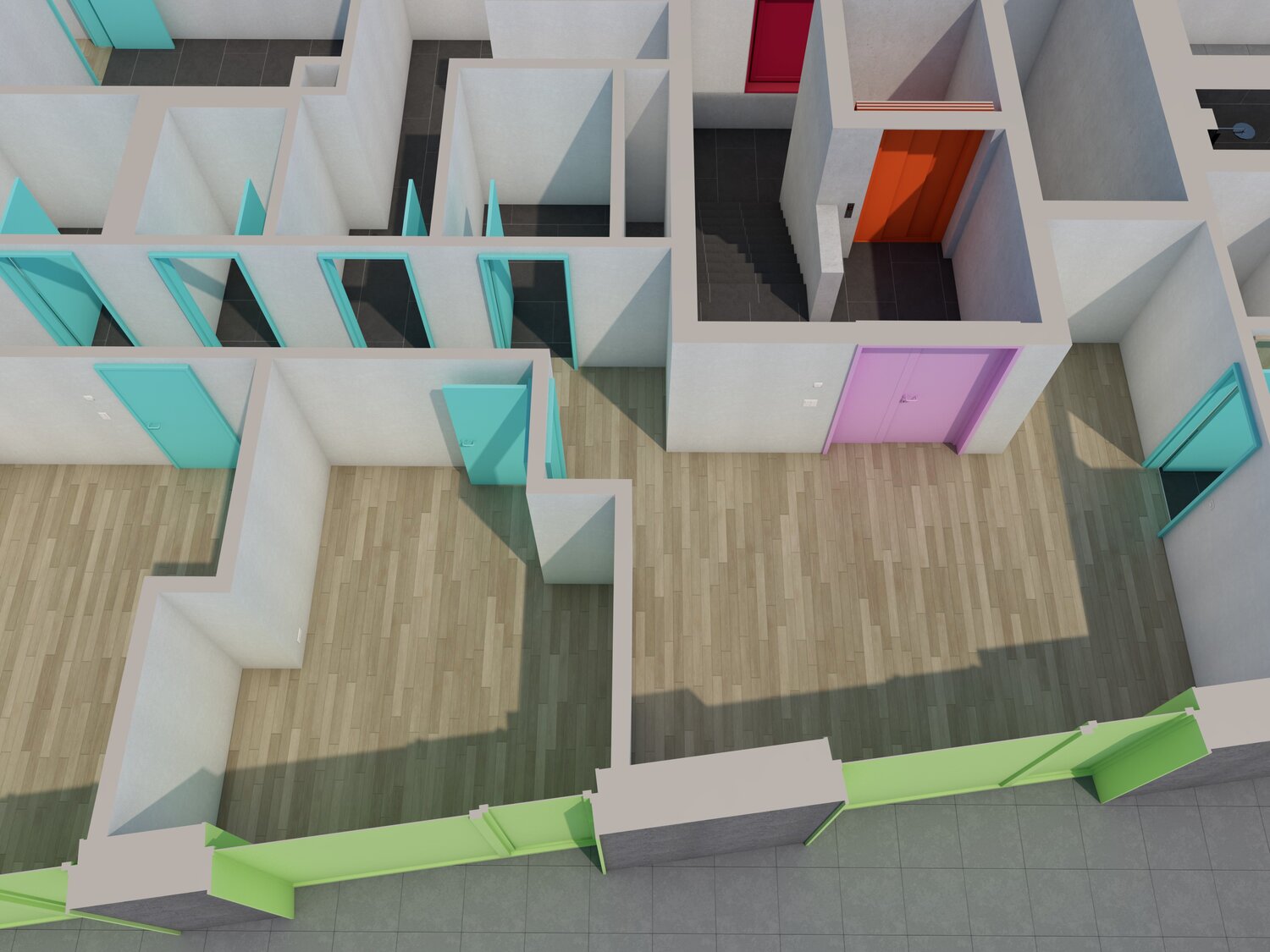

Mit dem Ökobilanzdaten swissTool können KBOB Baumaterialien Baustoffen und Elementen einfach zugewiesen werden. Diese Informationen können in LCA-Tools weiterverwendet werden.

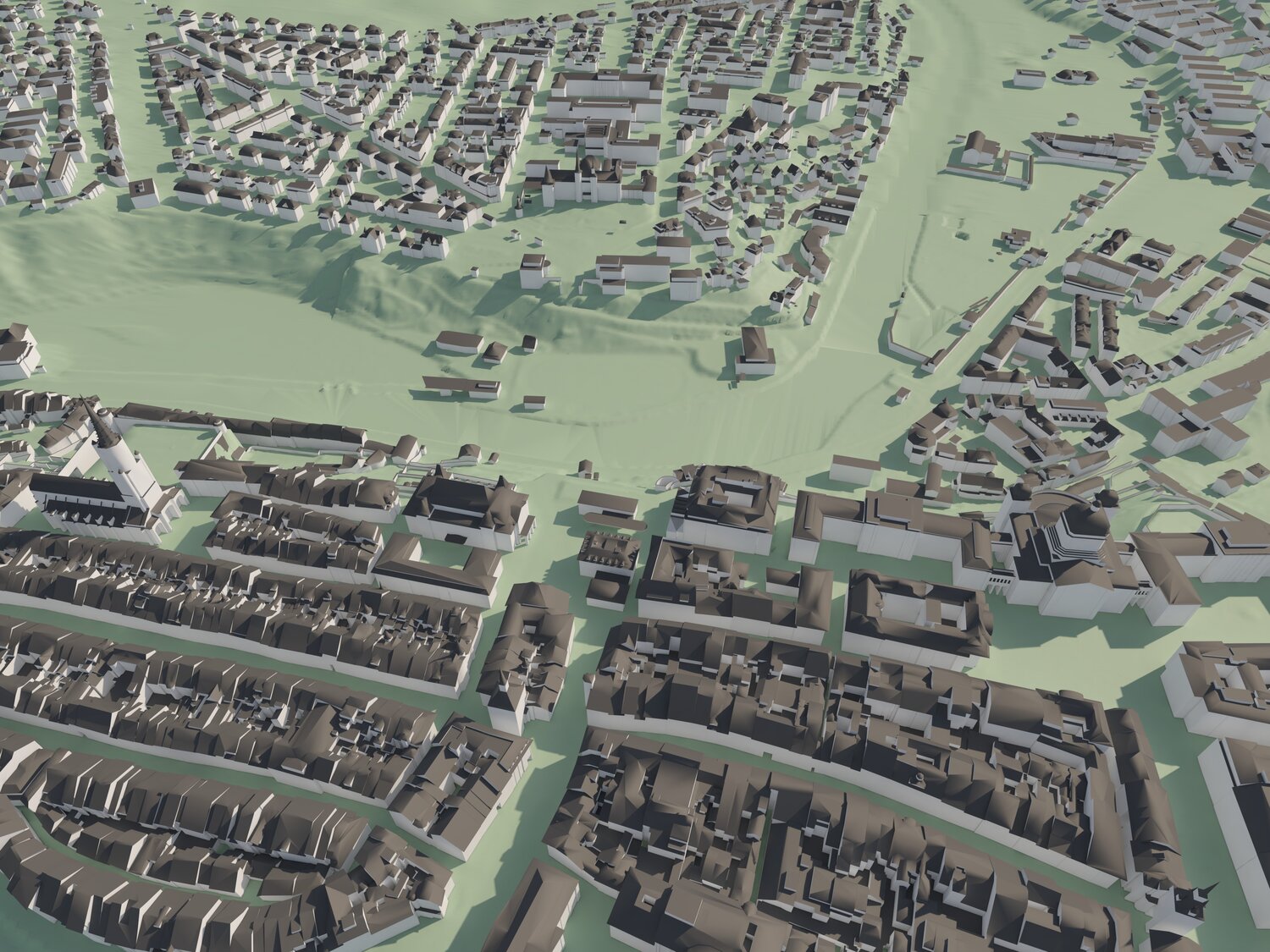

CityGML Import (Neu ab ArchiCAD 28)

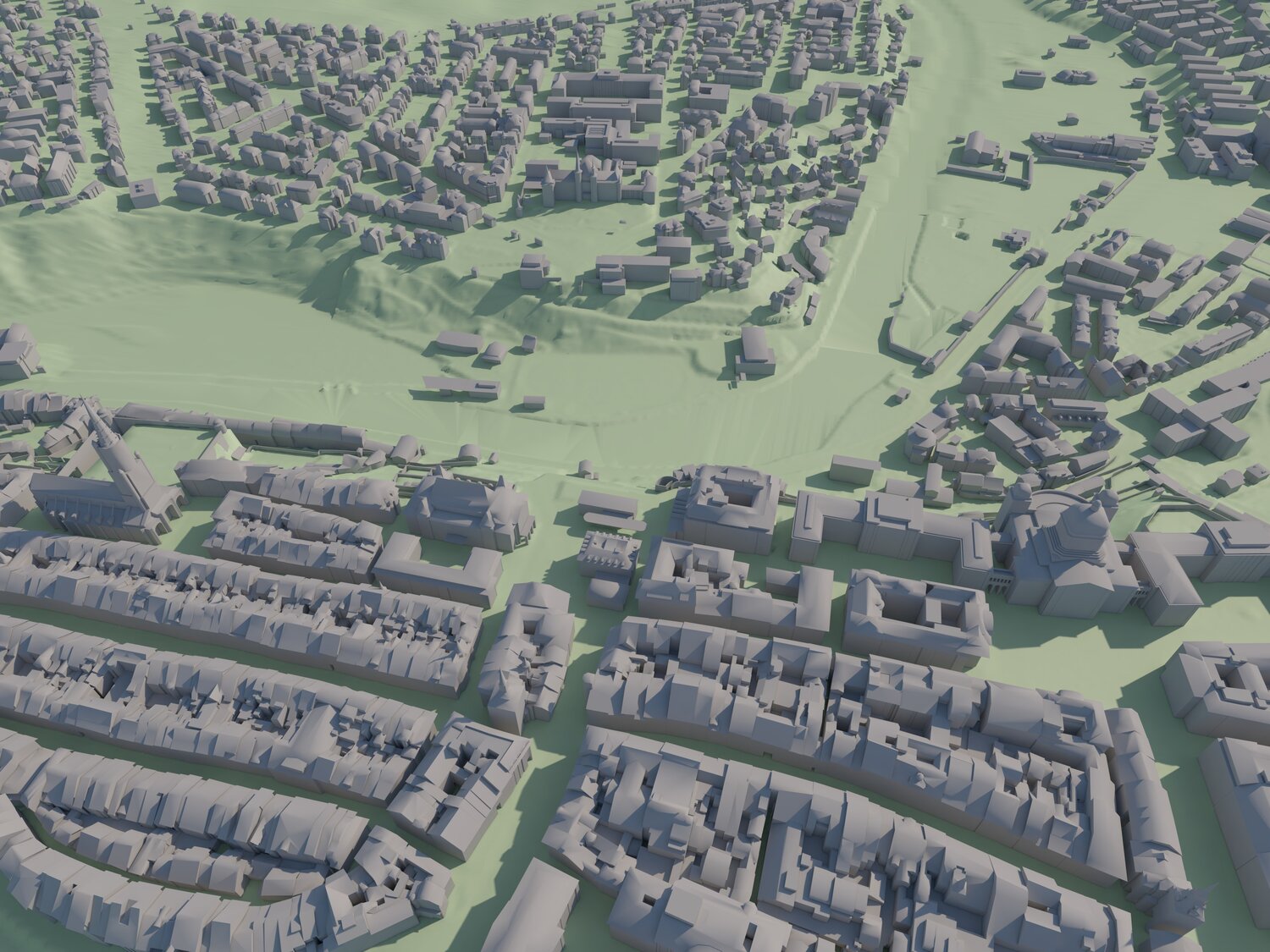

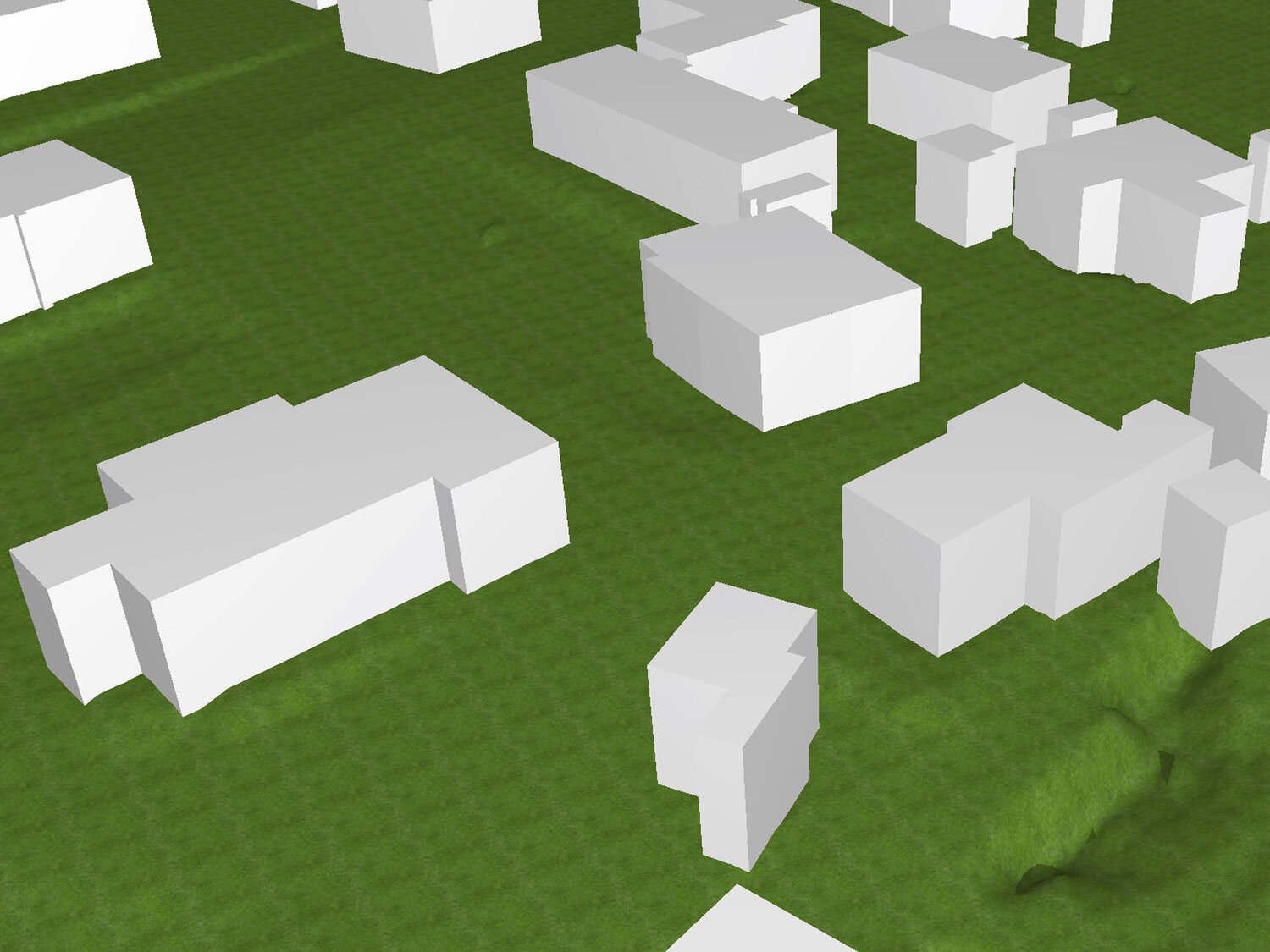

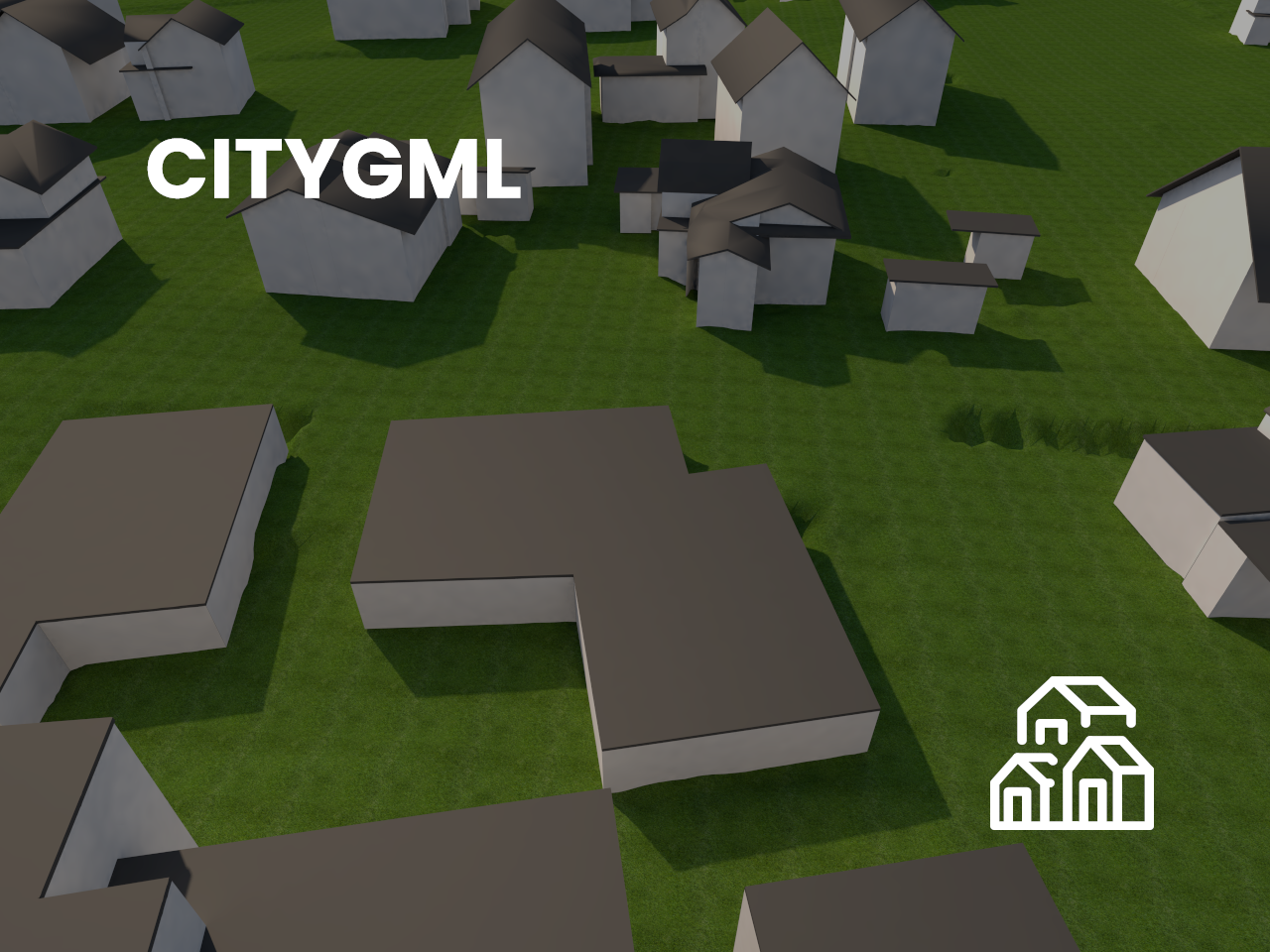

Über die CityGML Schnittstellen können die von der swissTopo angebotenen swissBUILDINGS3D 3.0 als Morph oder Bibliothekselement importiert werden.

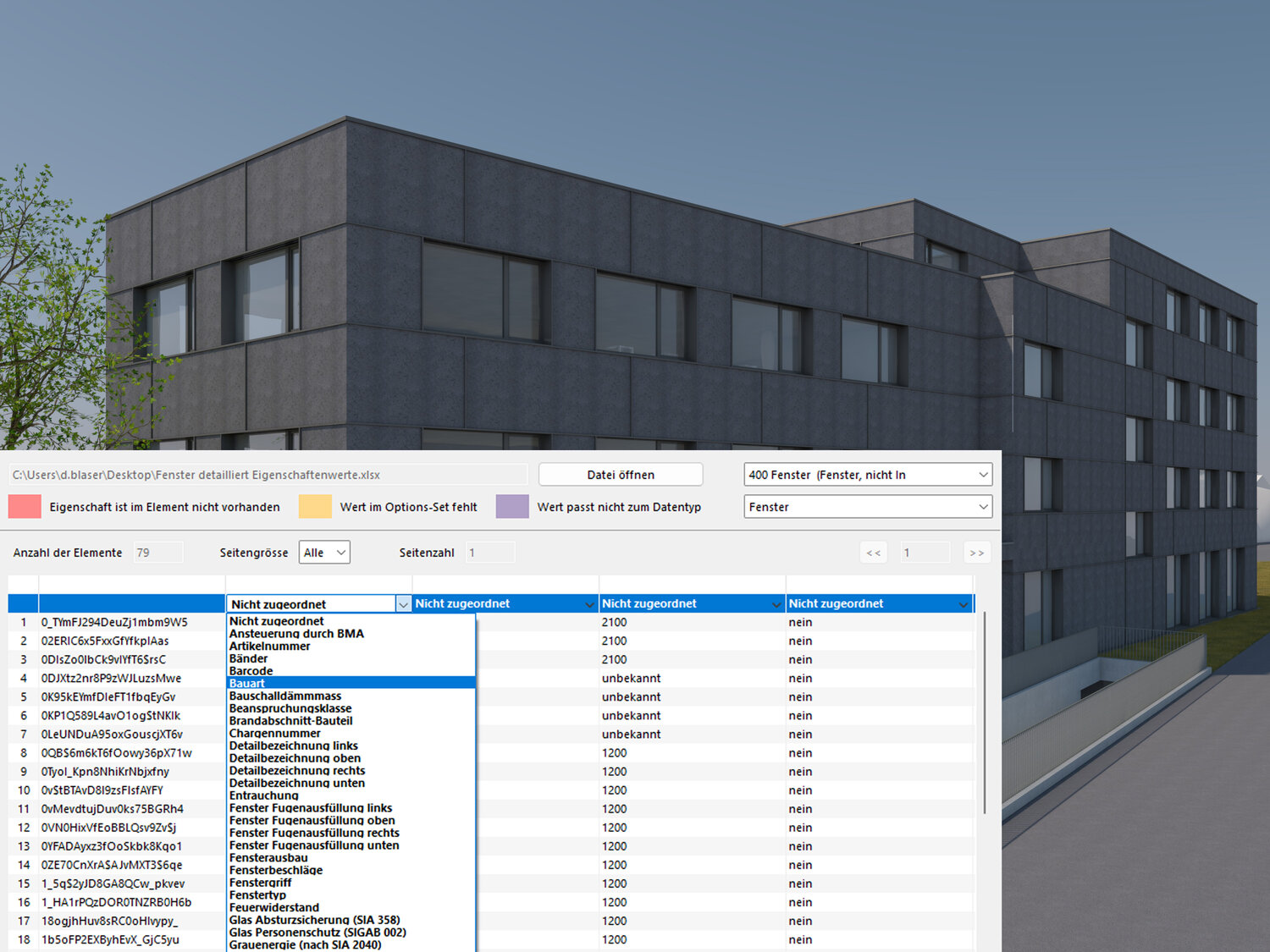

Elementeigenschaften

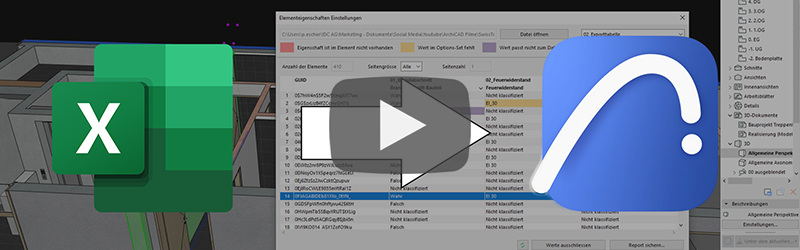

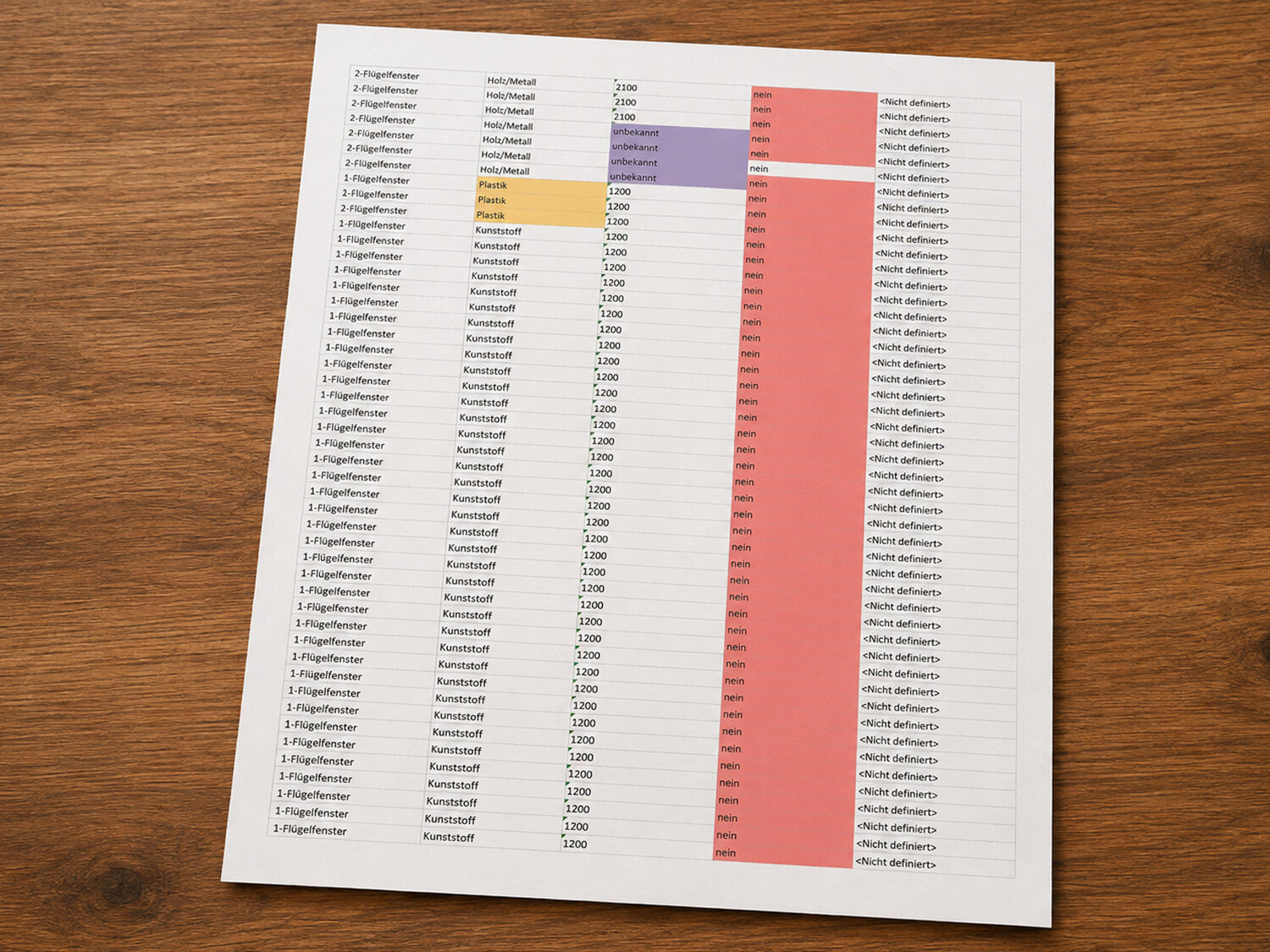

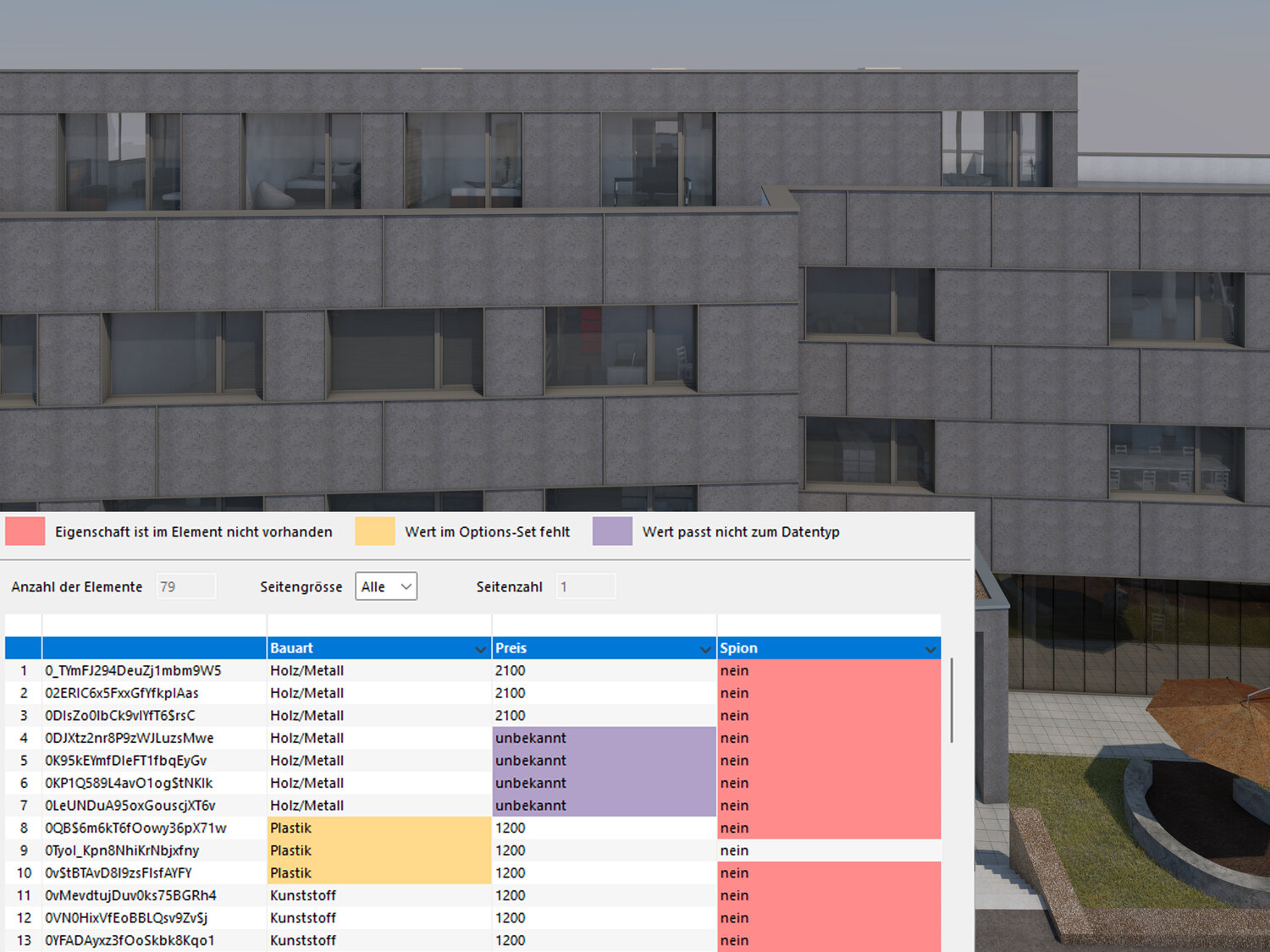

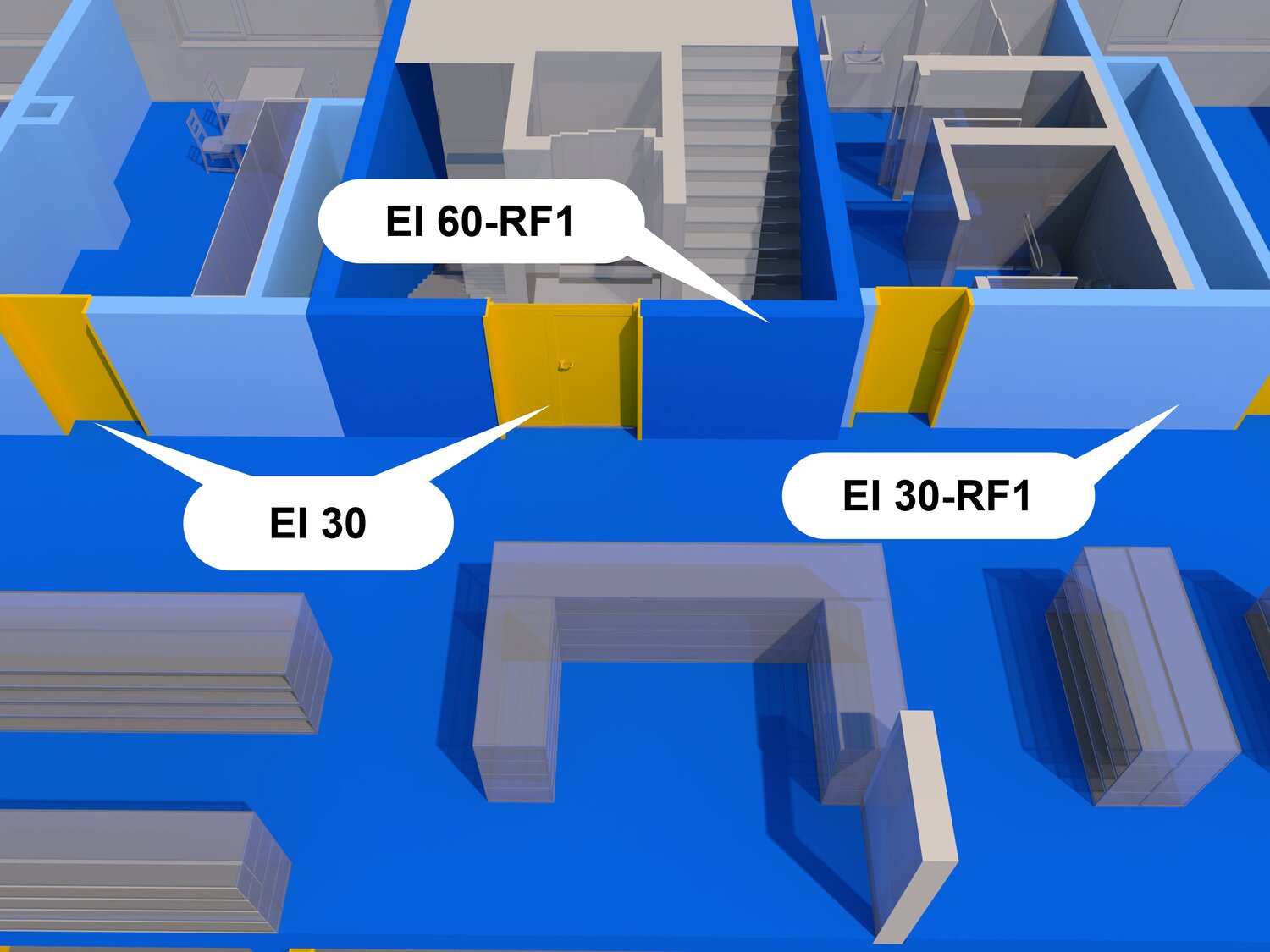

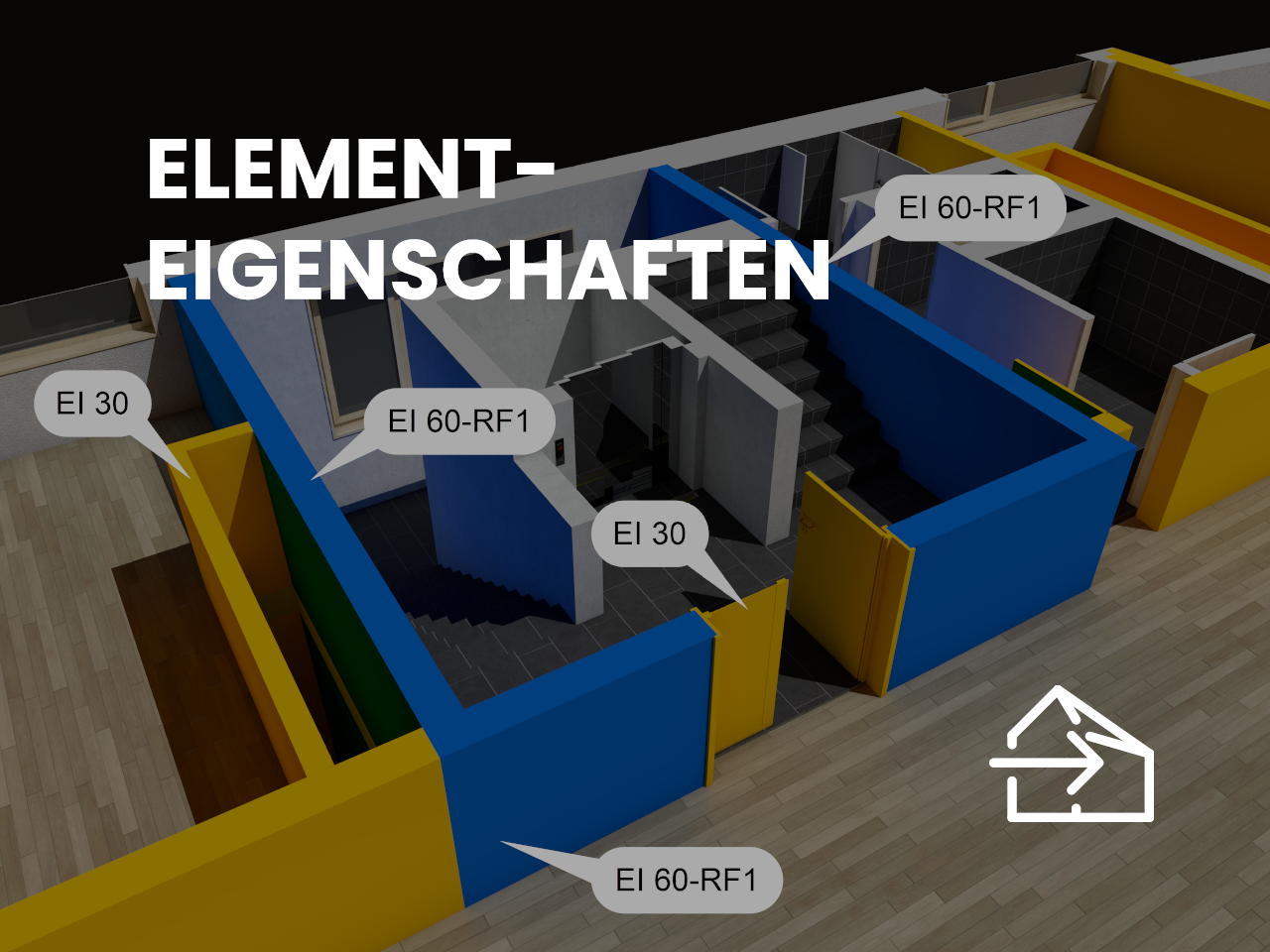

Nutzen Sie die Elementeigenschaften-Palette, um softwareübergreifend Informationen von Elementen zu importieren und den entsprechenden Eigenschaften in ArchiCAD zuzuweisen.

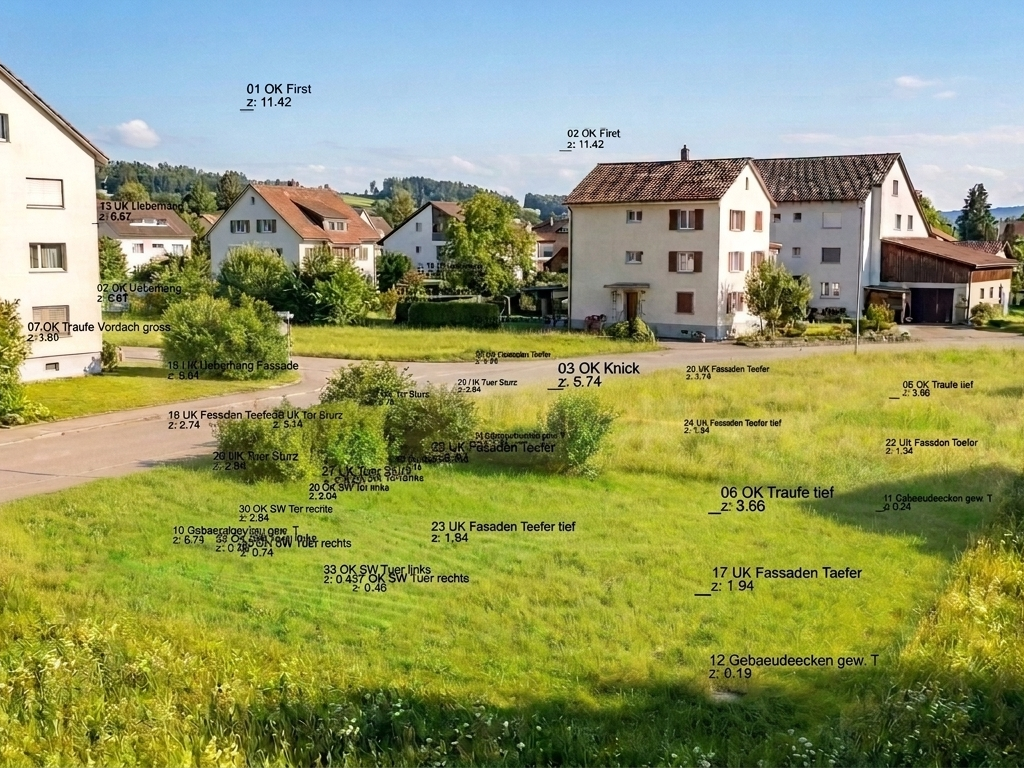

3D-Punkte Import

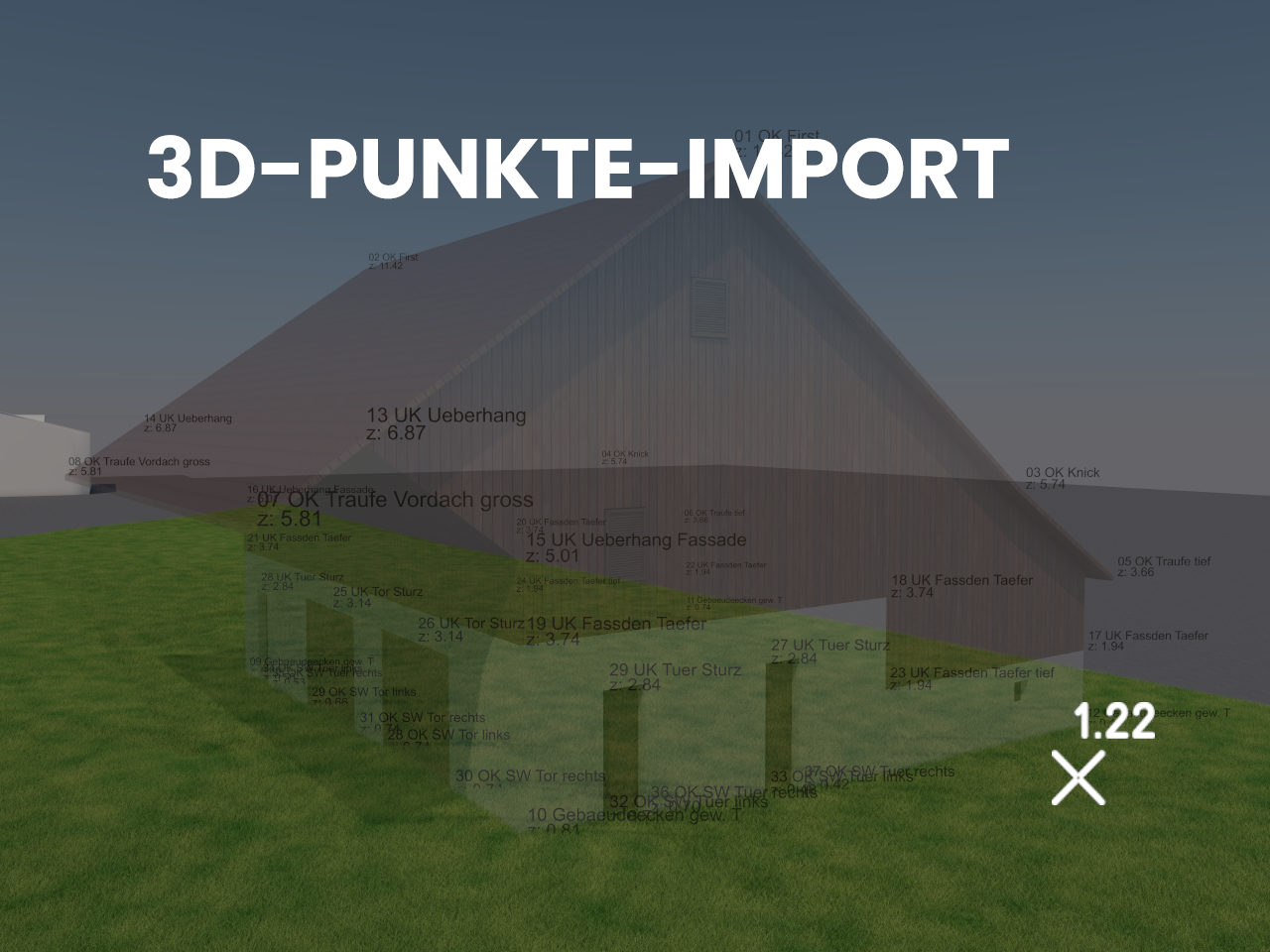

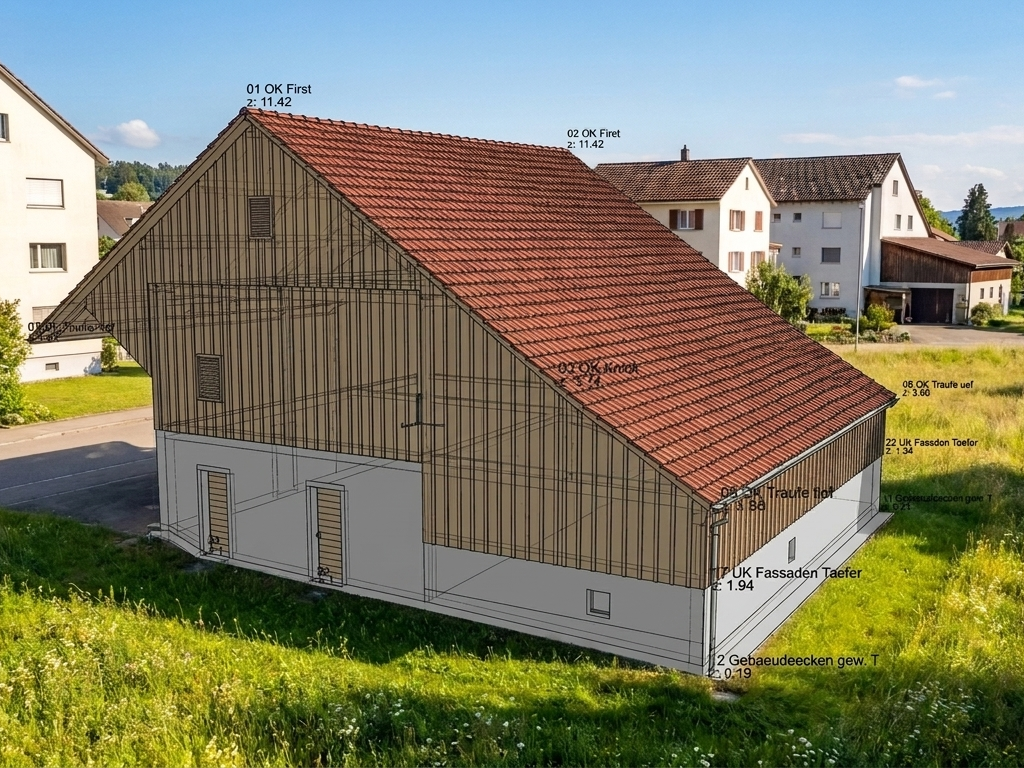

Mit dem 3D-Punkte Import lassen sich aus Gebäude oder Geländeaufnahmen automatisch 3D Punkte generieren. Einfache Bestandesaufnahmen (z.B. von einem Tachymeter) können noch schneller modelliert werden. Ebefalls lassen sich so Einmessdaten einfach kontrollieren.


EXPORT

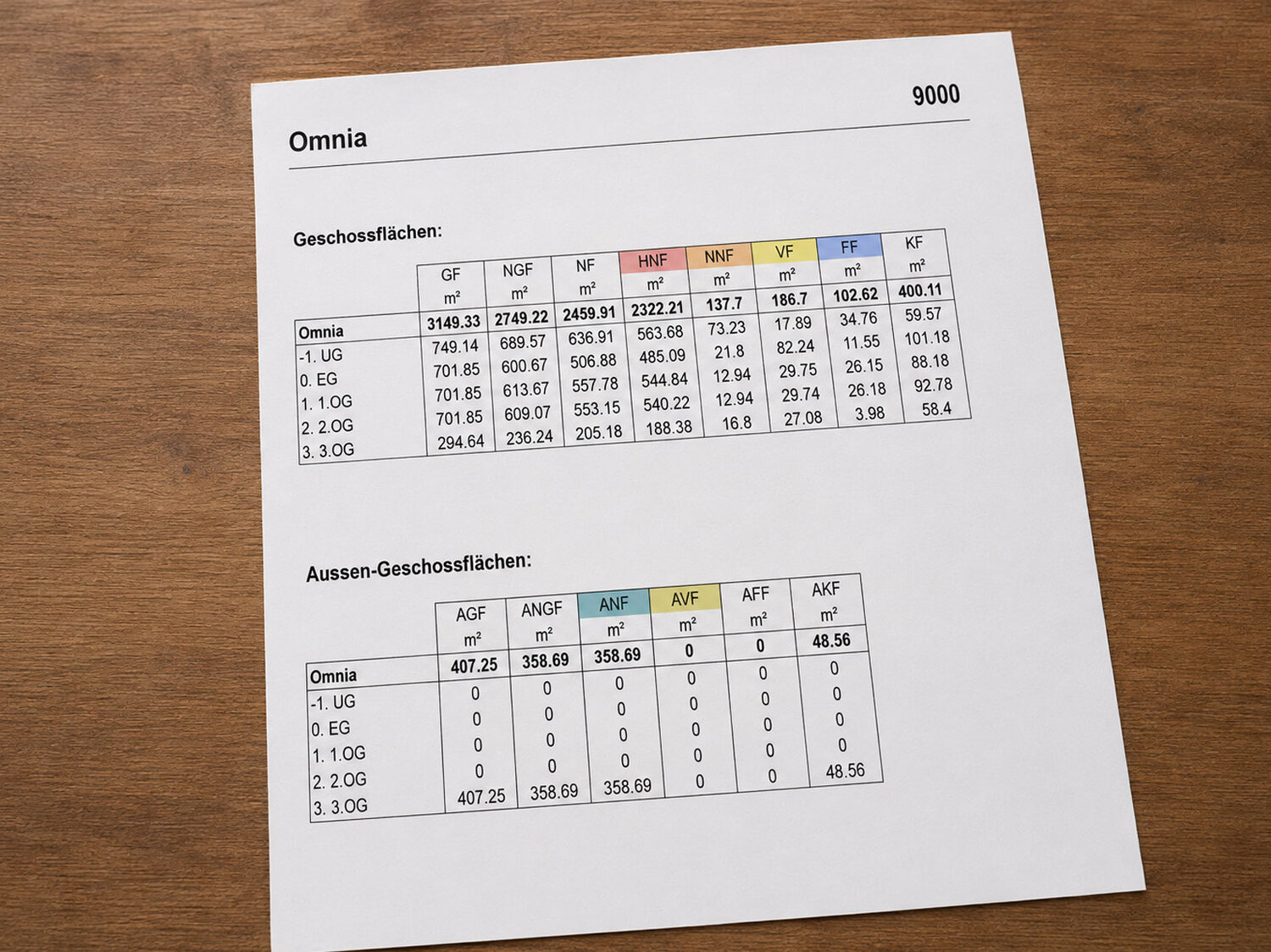

Gebäudeflächen nach SIA 416

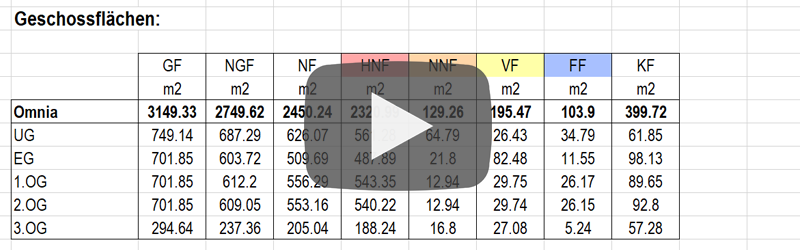

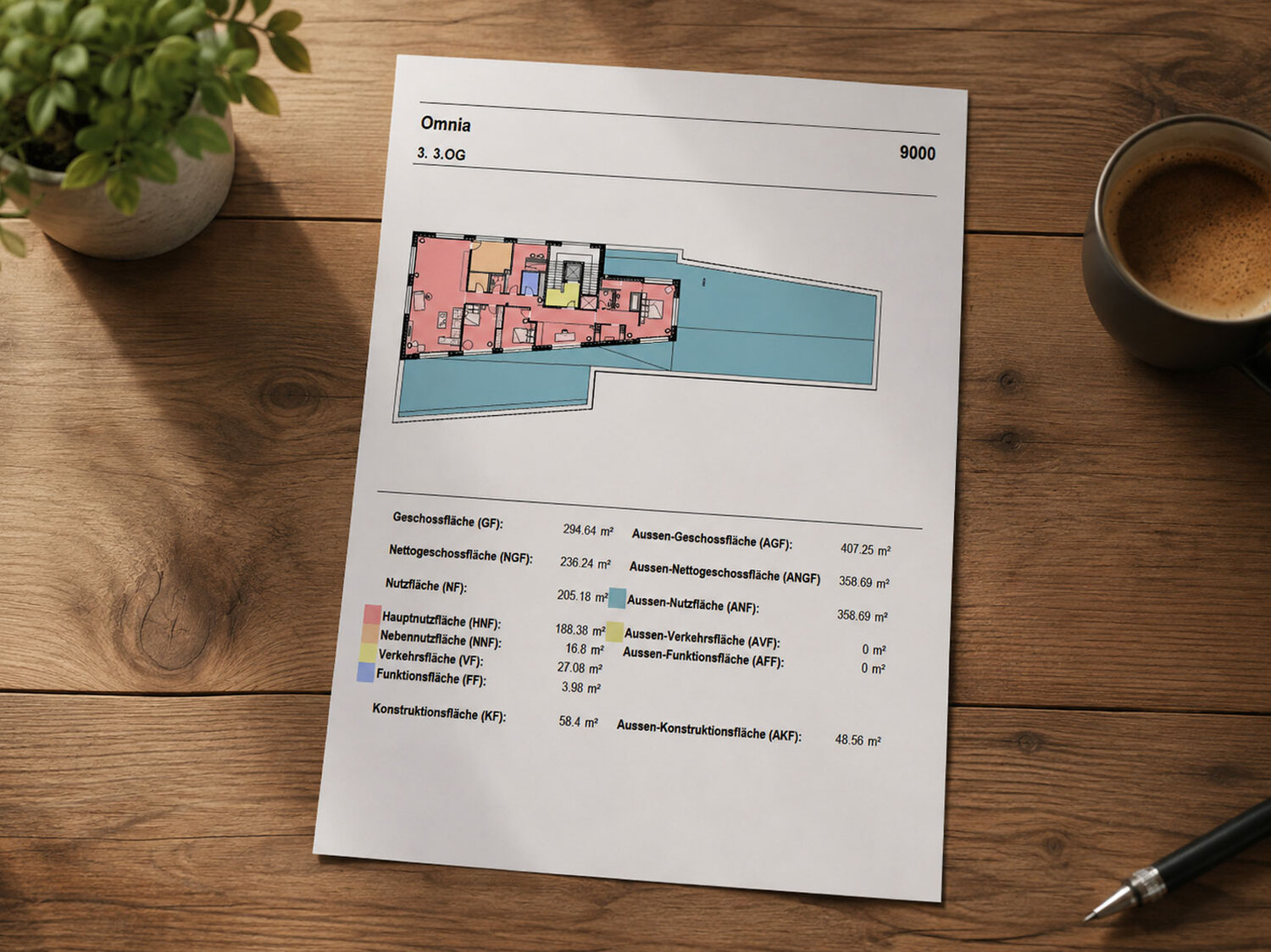

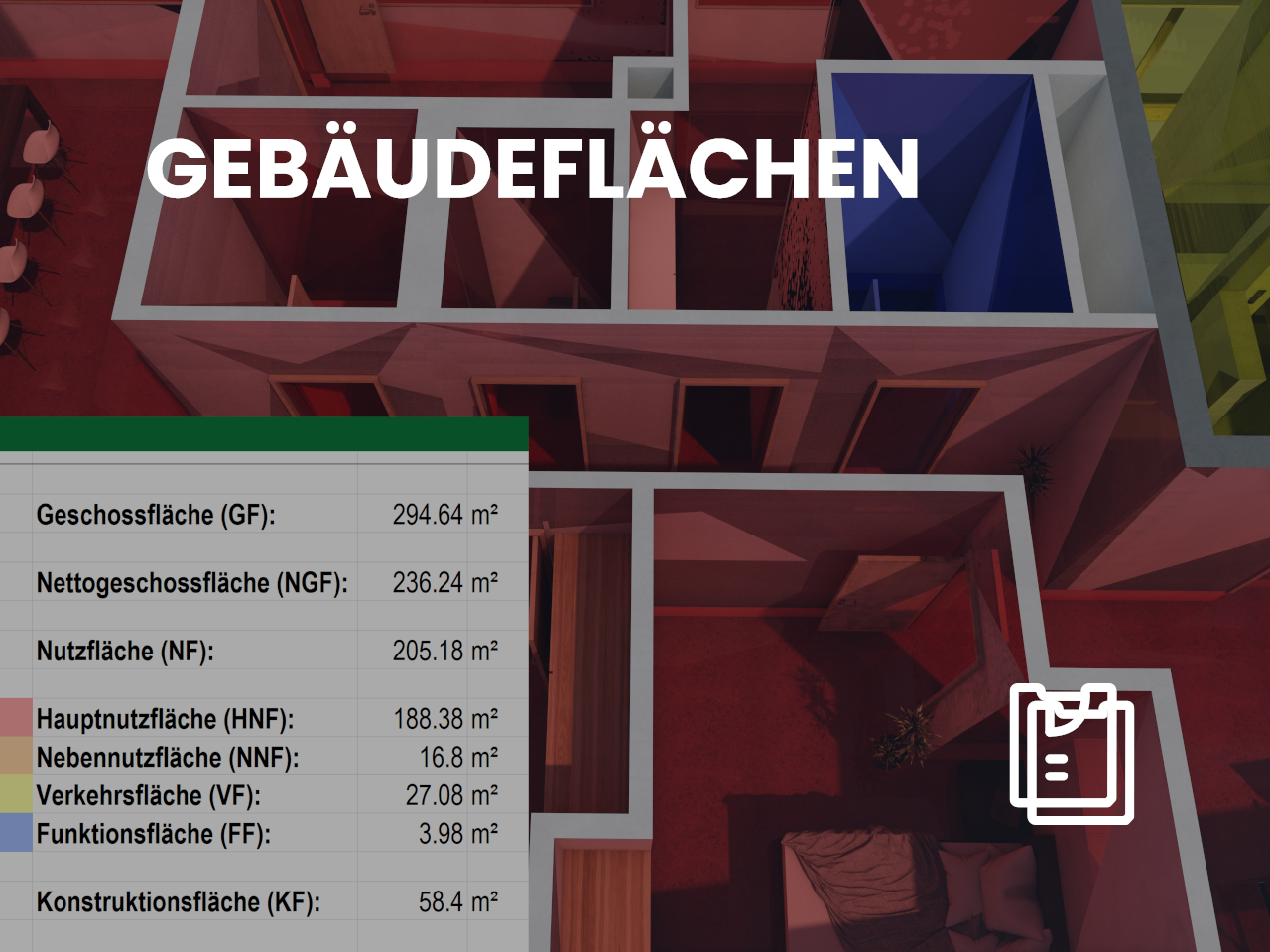

Der Gebäudeflächenexport in eine Exceldatei, hilft Ihnen dabei die Flächen nach SIA 416 auszuziehen und mithilfe von Grundrissen visuell darzustellen.

Raumbuch

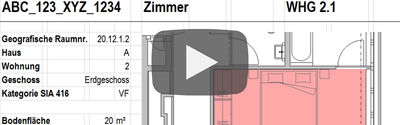

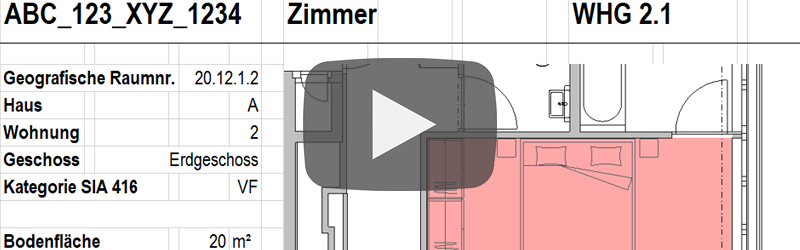

Die Funktion Raumbuch-Palette hilft Ihnen dabei, auf sehr einfache Weise Raumbücher aus Ihrem ArchiCAD-Projekt als Exceldatei zu erstellen.

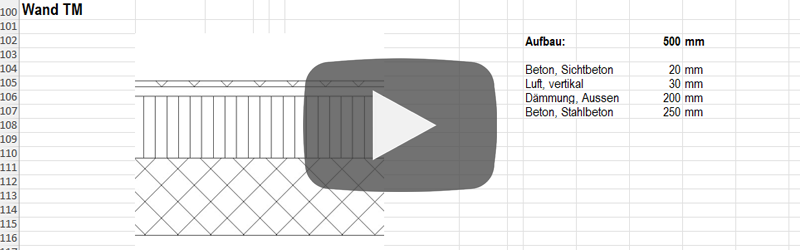

Bauteilkatalog

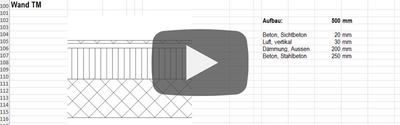

Das swissTool Bauteilkatalog hilft Ihnen dabei, auf sehr einfache Weise die Bauteile aus Ihrem ArchiCAD-Projekt in eine Exceldatei zu exportieren.

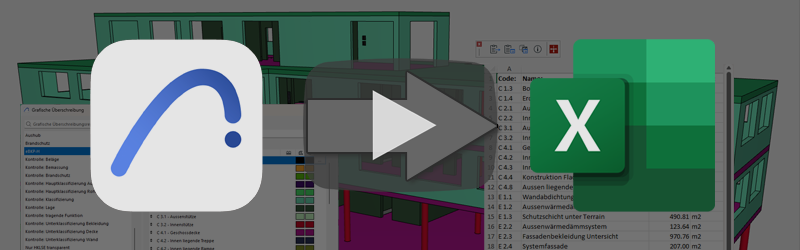

Ausmass-Export (Neu ab ArchiCAD 28)

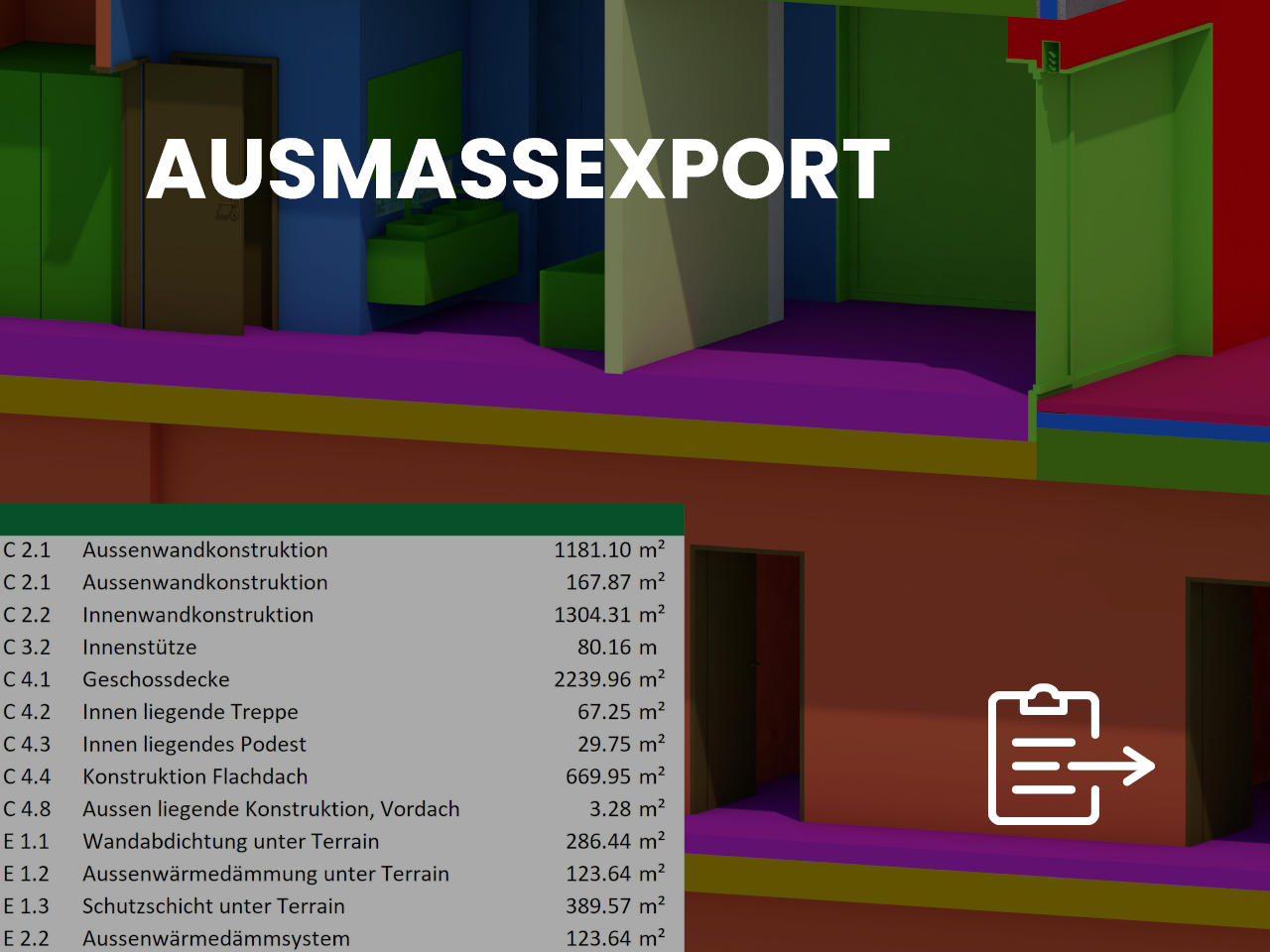

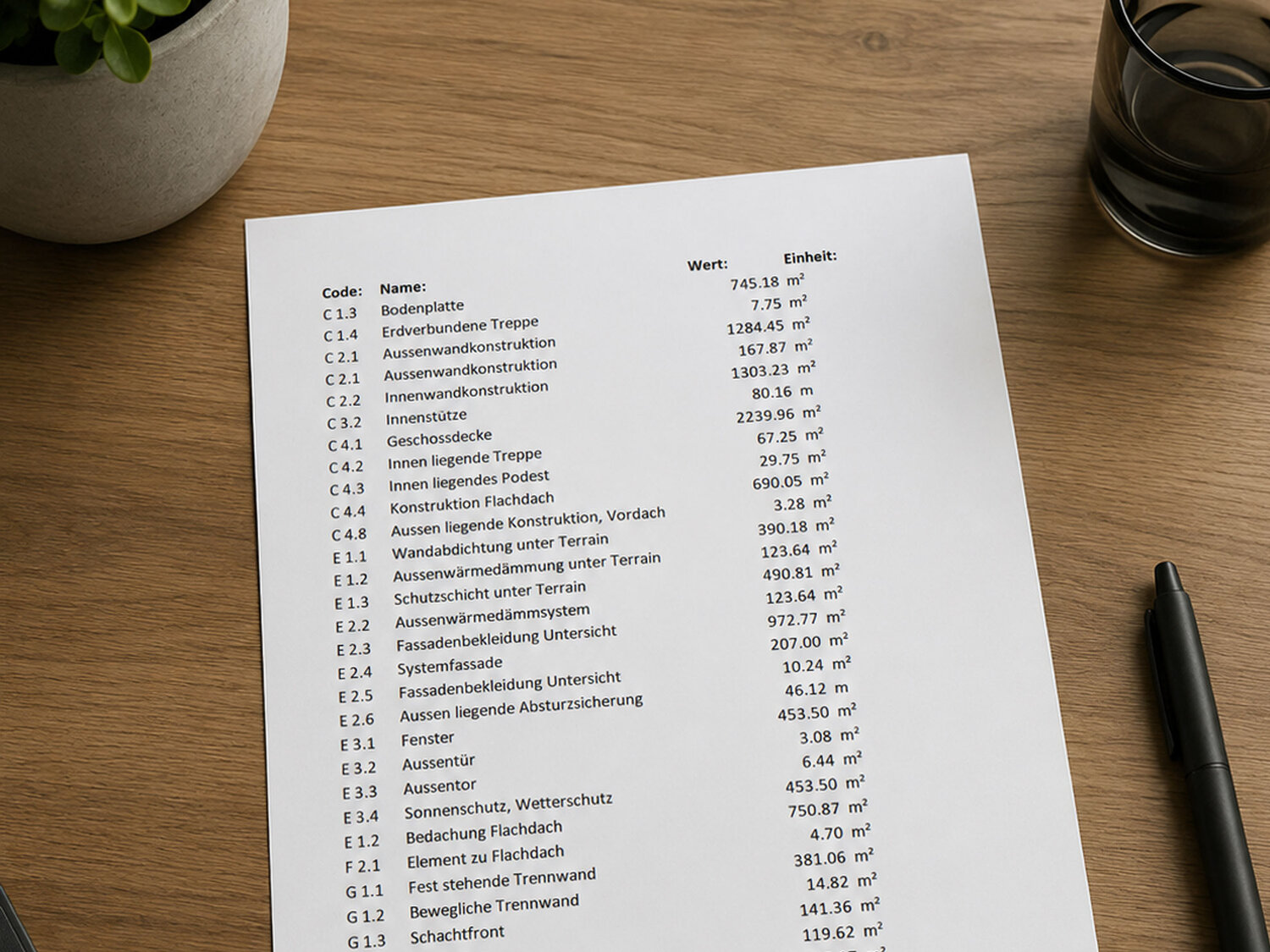

Über den Ausmass-Export kann eine strukturierte Auswertung nach Standards oder generischen Kriterien mit gemischten Einheiten in eine Excelliste aus dem Gebäudemodell exportiert werden.


MODELLIERUNG

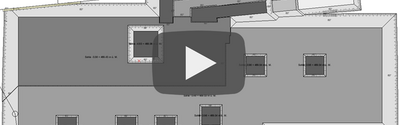

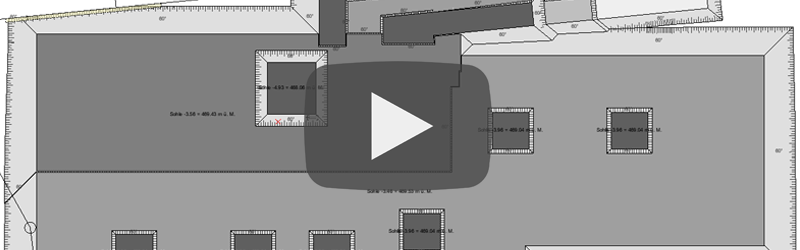

Aushub/Gelände

Erstellung eines Aushubs der verschiedensten Komplexitäten mit verschiedenen Sohlenhöhen.

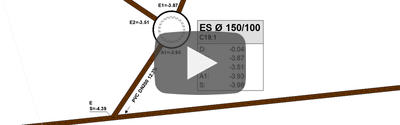

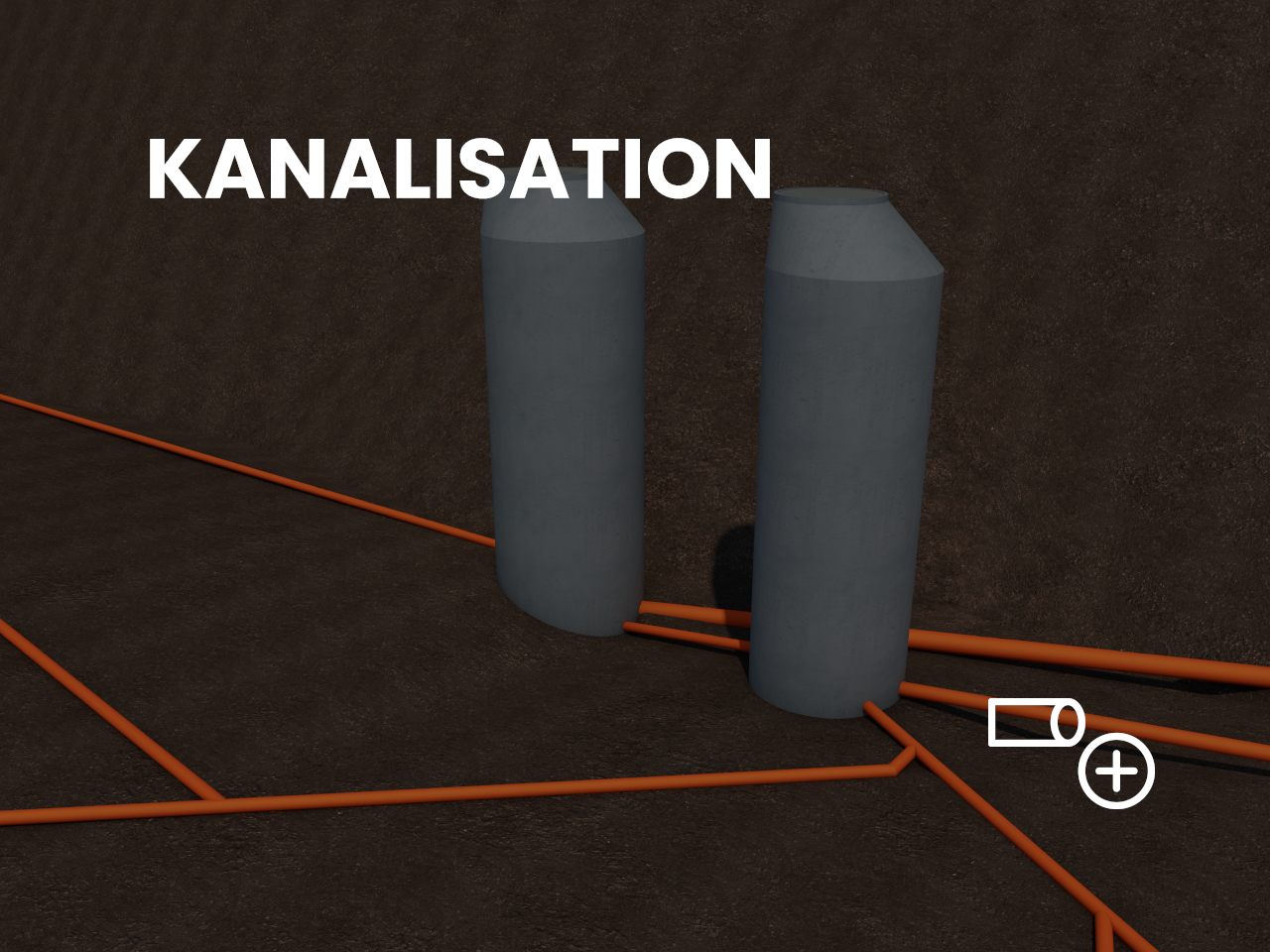

Kanalisationstool

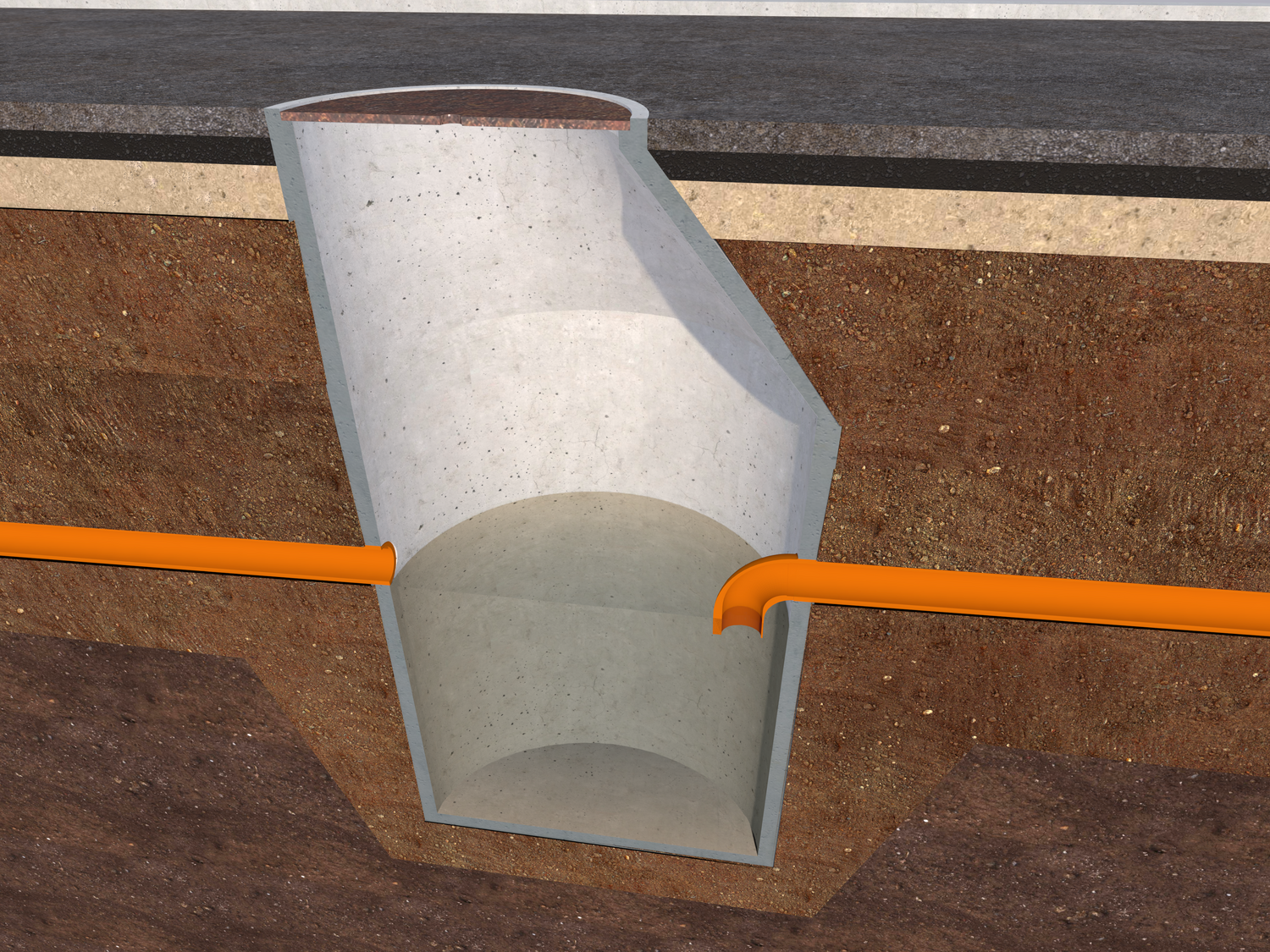

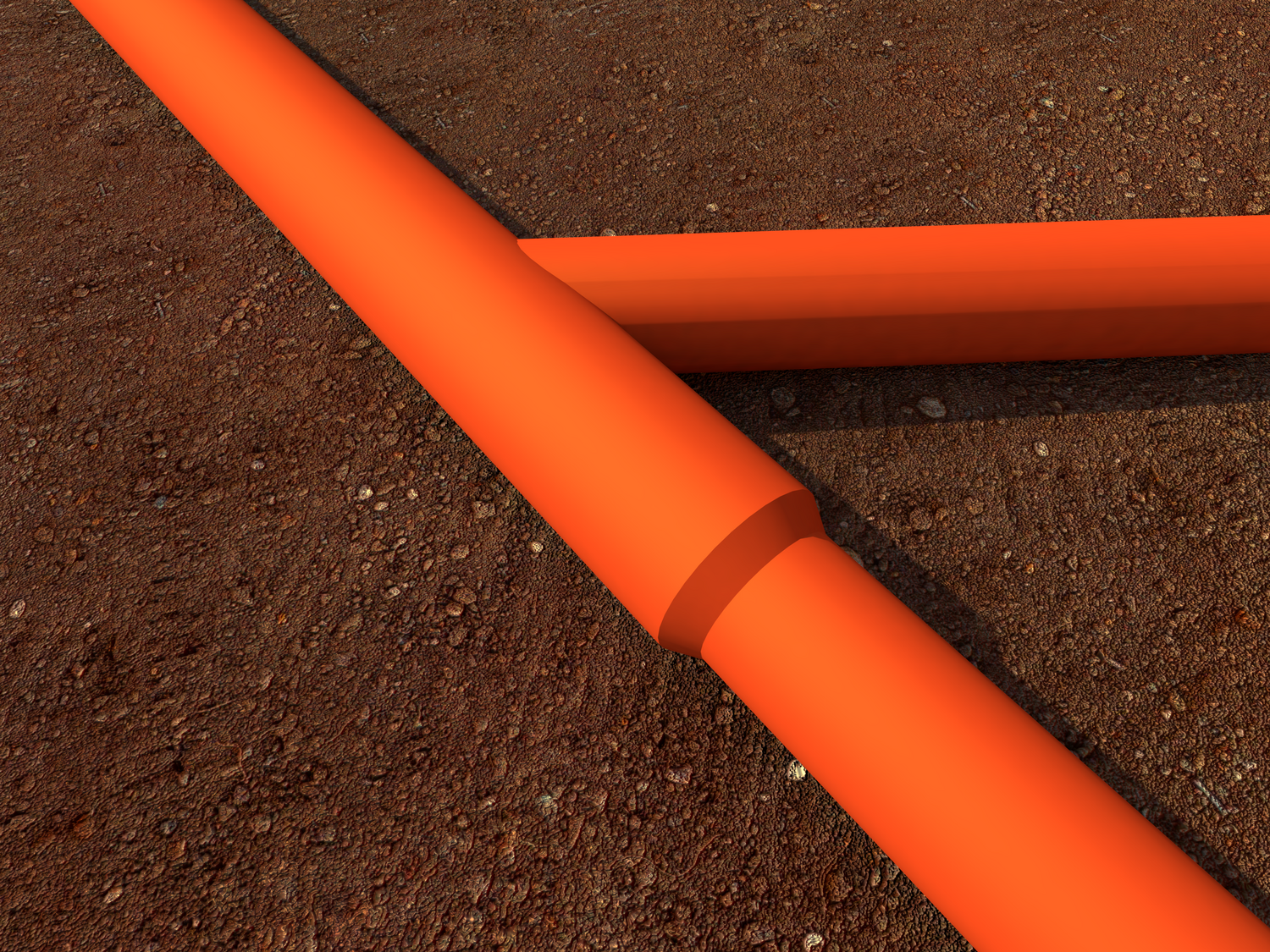

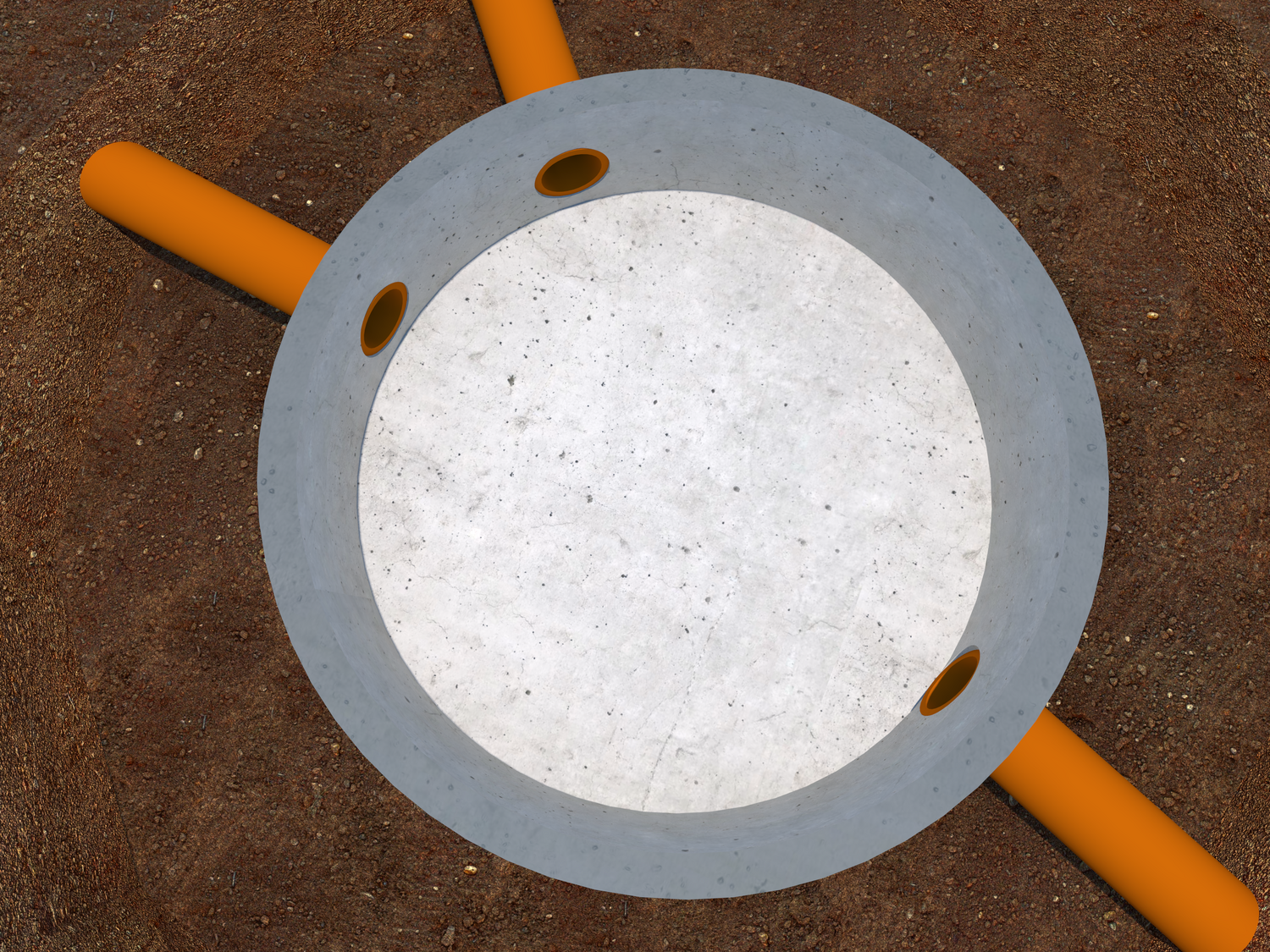

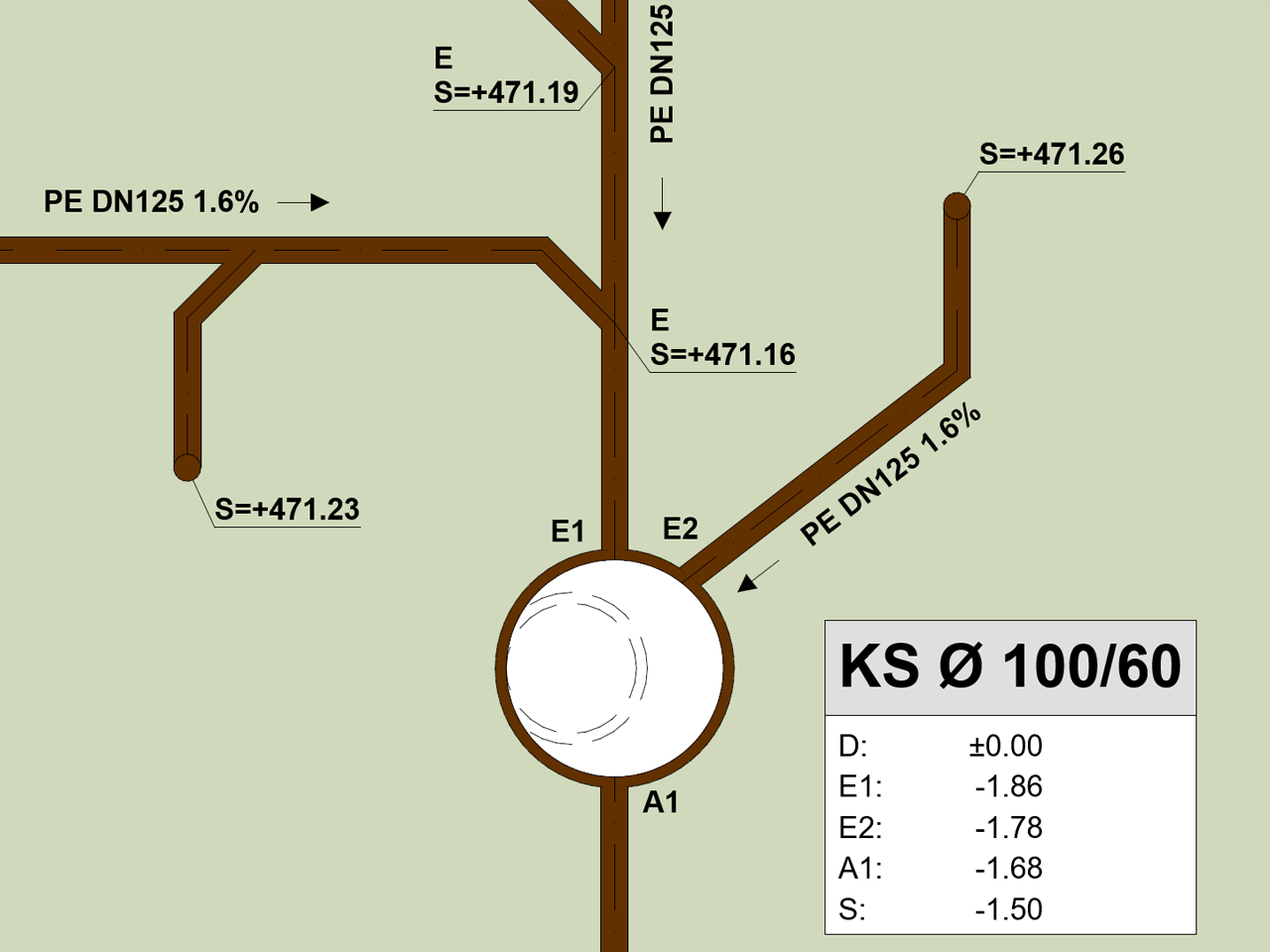

Das Kanalisationstool erlaubt eine Kanalisationsplanung mit Leitungen, Schächten, Beschriftungen, etc. zu erstellen. Die Elemente stehen in 2D und 3D zur Verfügung und können untereinander verknüpft werden.

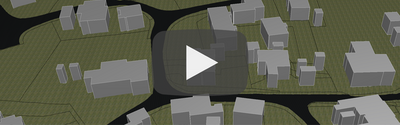

Flächenwerkzeug

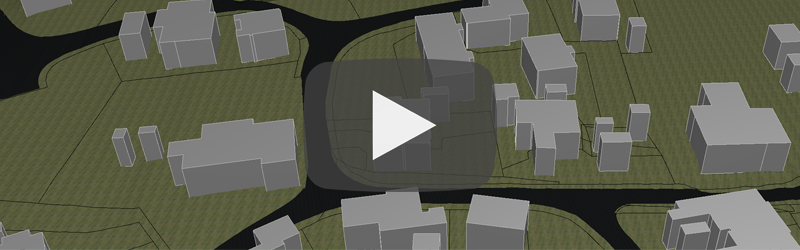

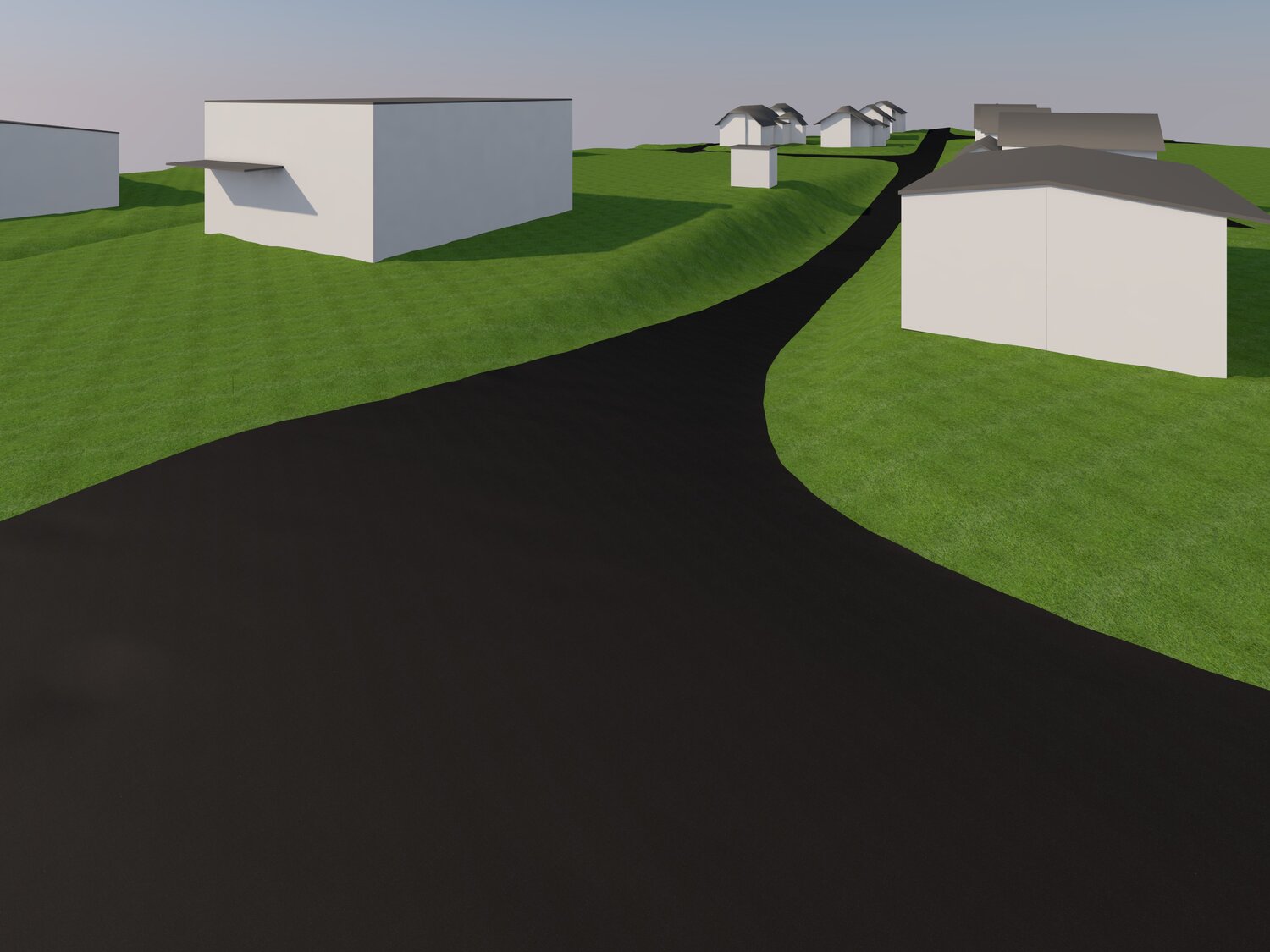

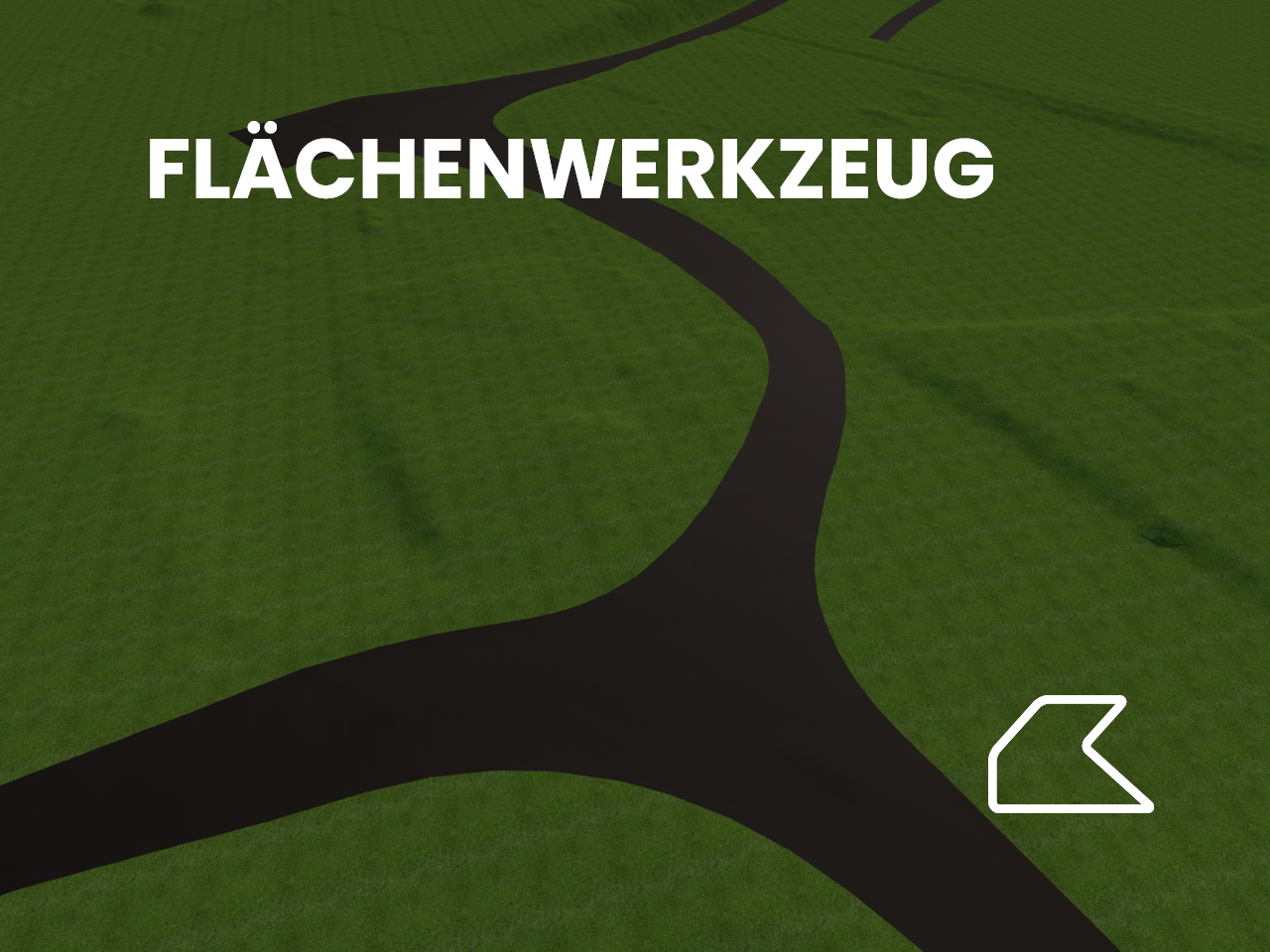

Mit dem Flächenwerkzeug lassen sich geschlossenen Polygone automatisch mit einer Schraffur, Morphflächen oder Morphvolumen füllen. Auf geschlossenen Polygonen können desweiteren Morphlinie (z. B. für Grenzen) generiert werden. Damit nicht genug es lassen sich Morphflächen, Morphvolumen und Morphlinien auf eine Geländeoberfläche projizieren und das alles mit einem Klick.

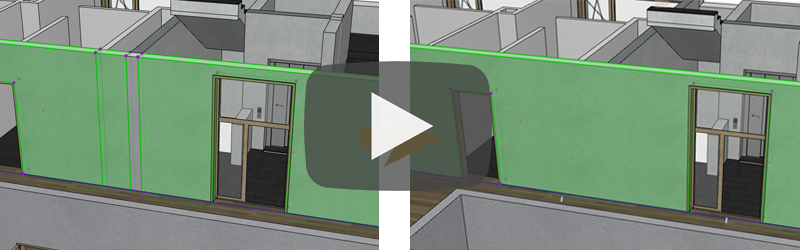

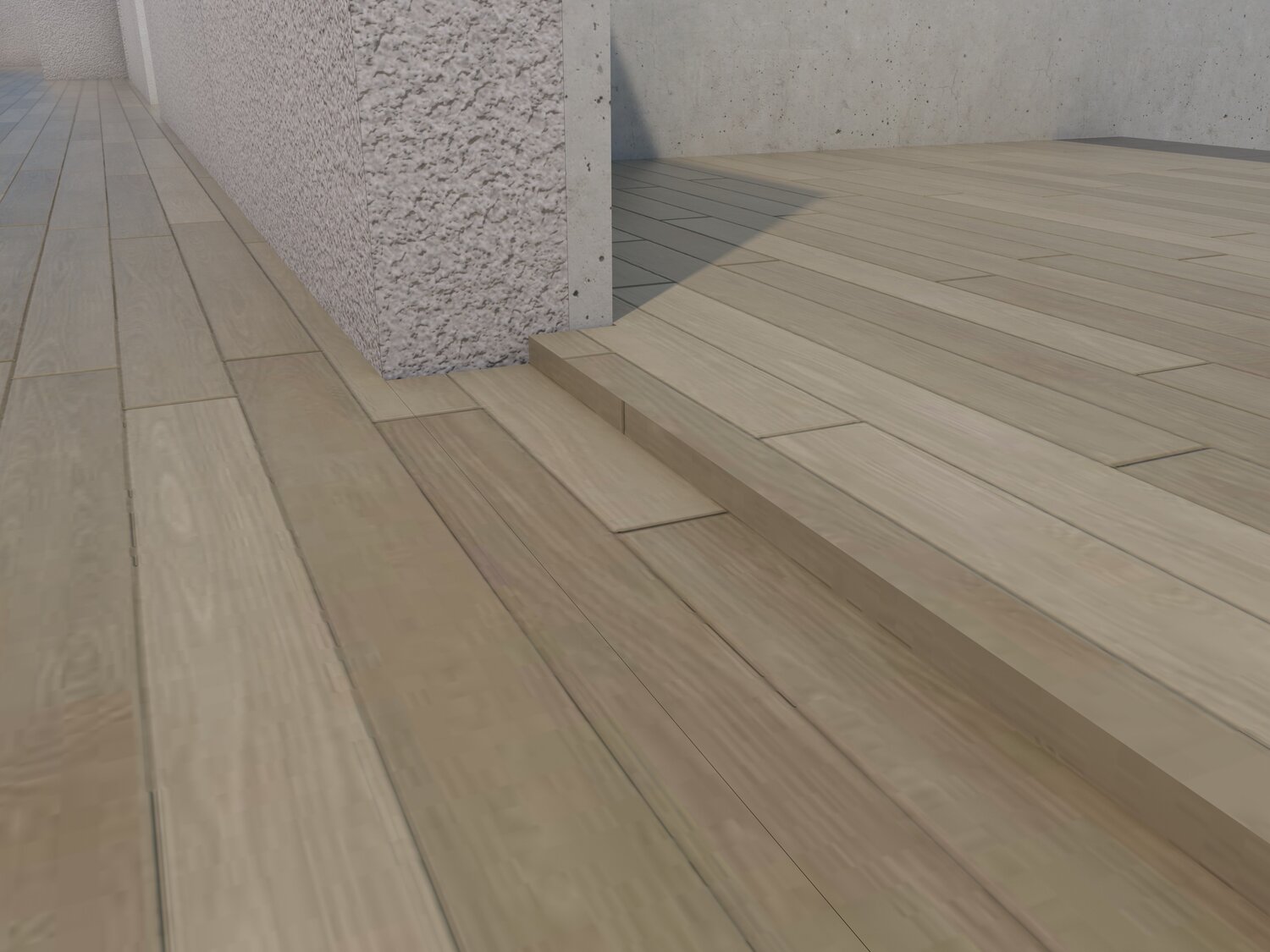

Bauteil-Vereinigung

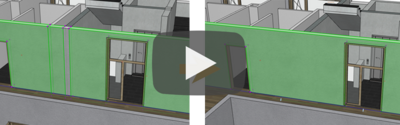

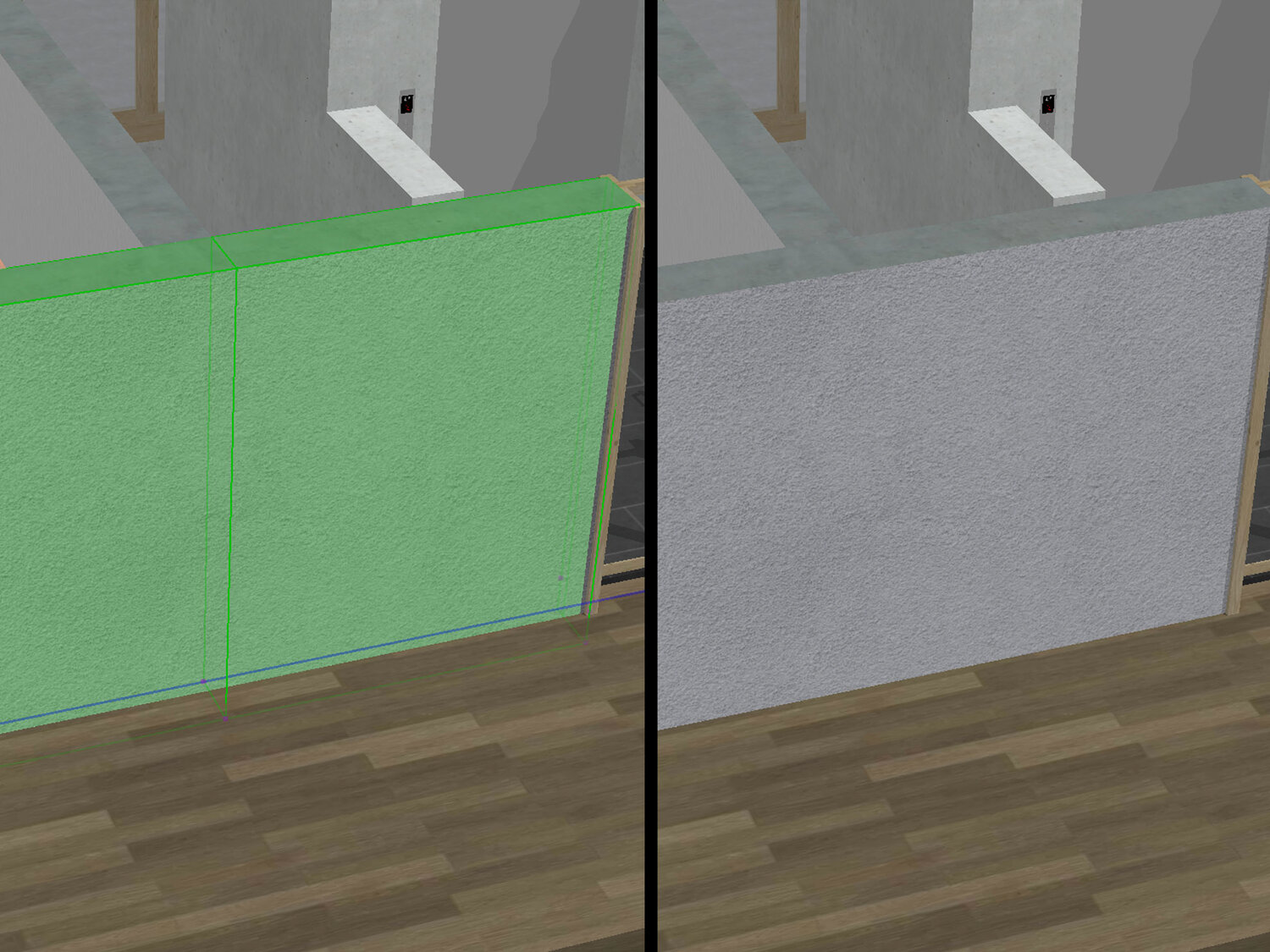

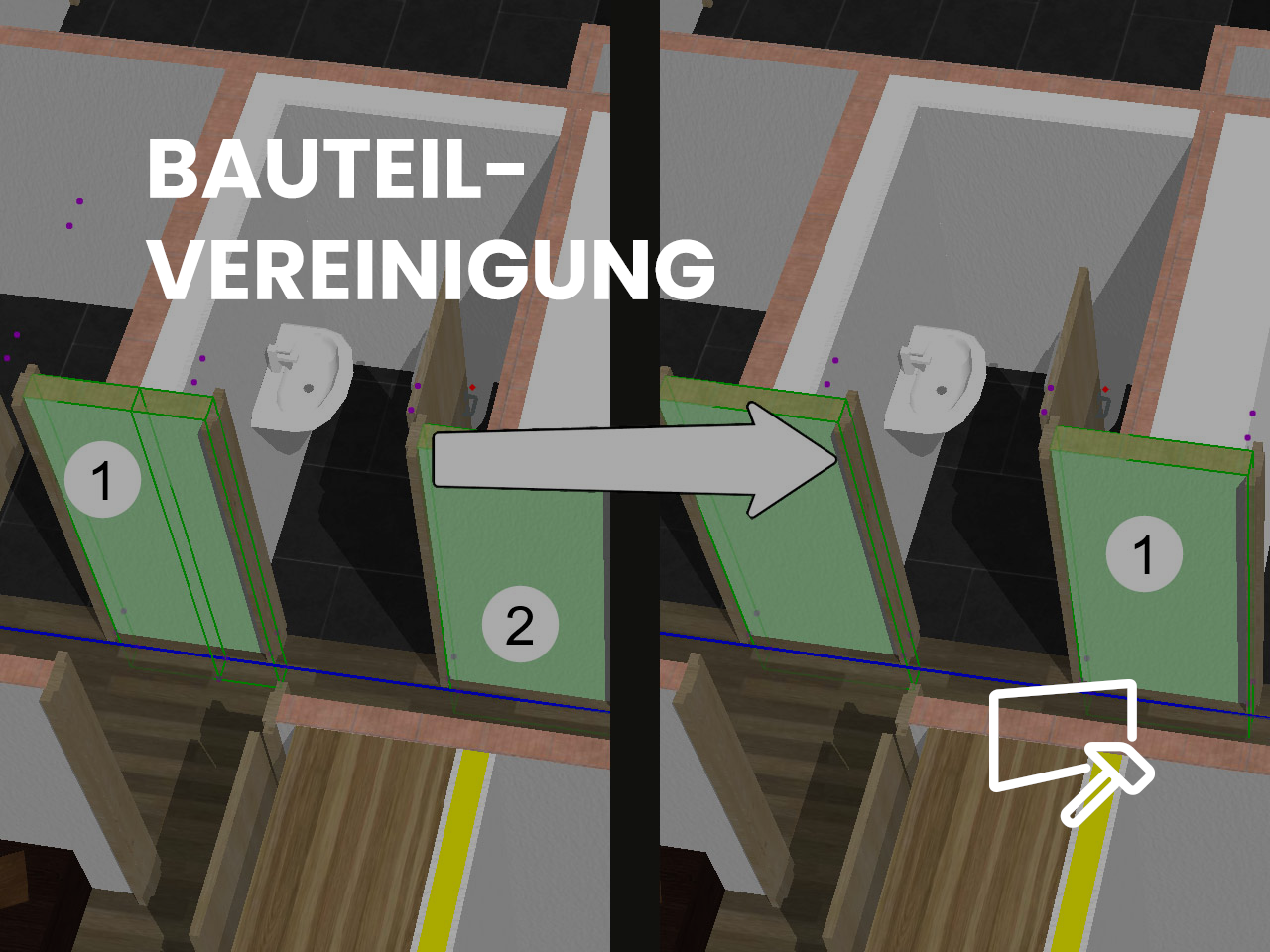

Die Bauteil-Vereinigung ermöglicht es Ihnen Bauteile, welche die gleiche Ausrichtung haben und in einer definierbaren Toleranz zueinander liegen, zu vereinigen.

Polygonwerkzeug

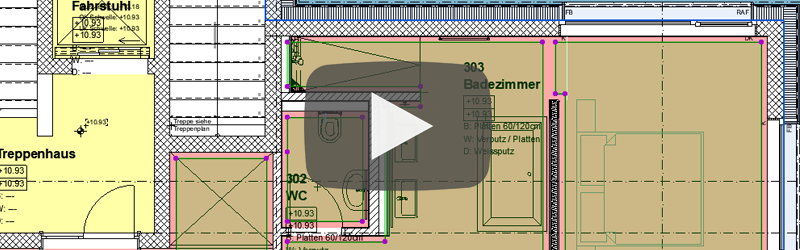

Mit Hilfe des Polygonwerkzeugs haben Sie die Möglichkeit, per Knopfdruck automatisch über Raumstempelflächen Deckenelemente für Abhangdecken und Unterlagsböden zu generieren.

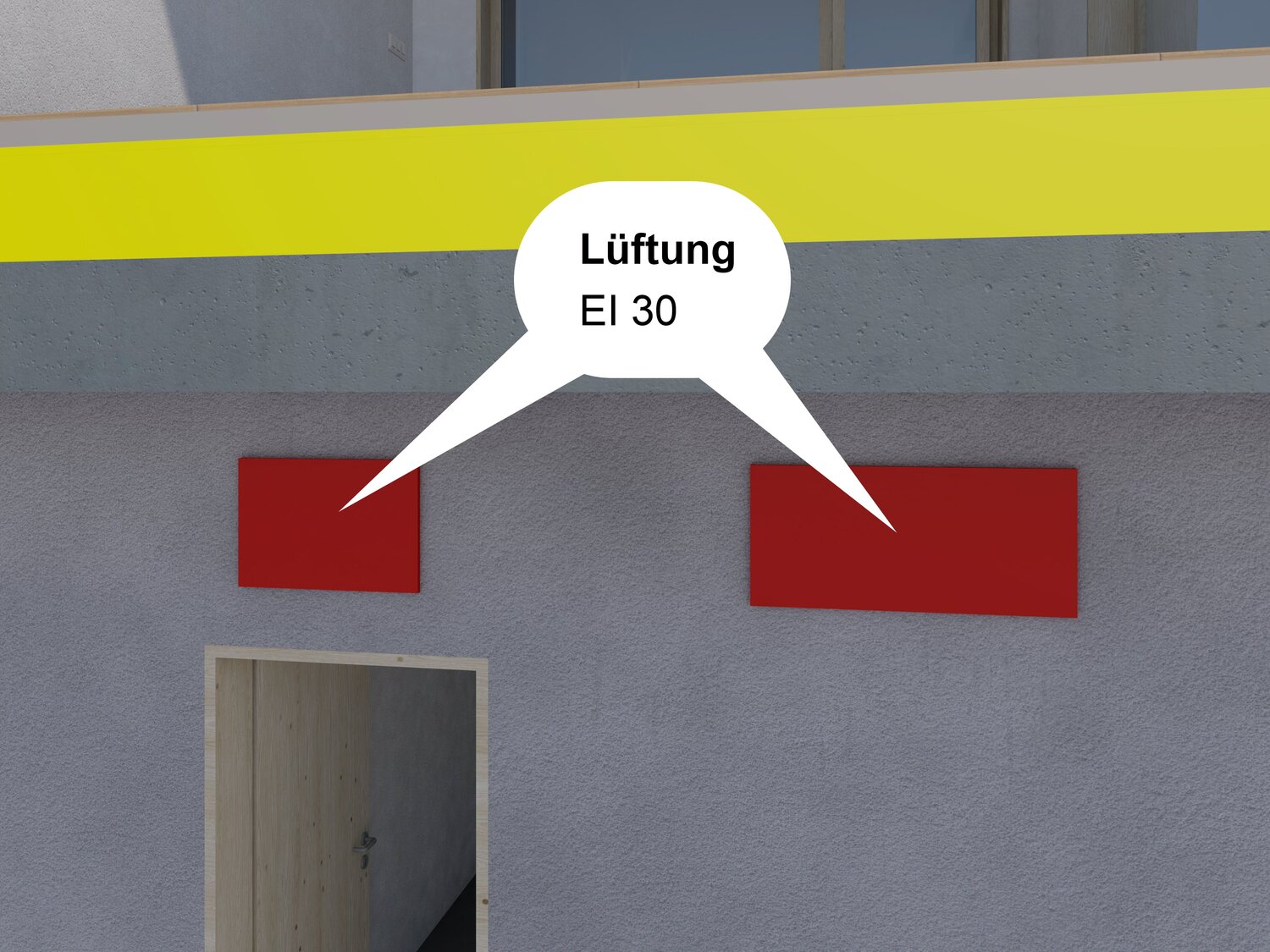

Brandschottung

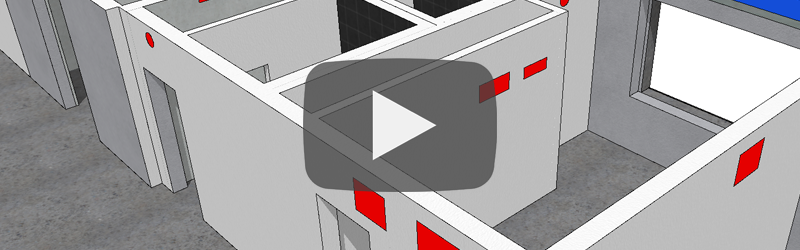

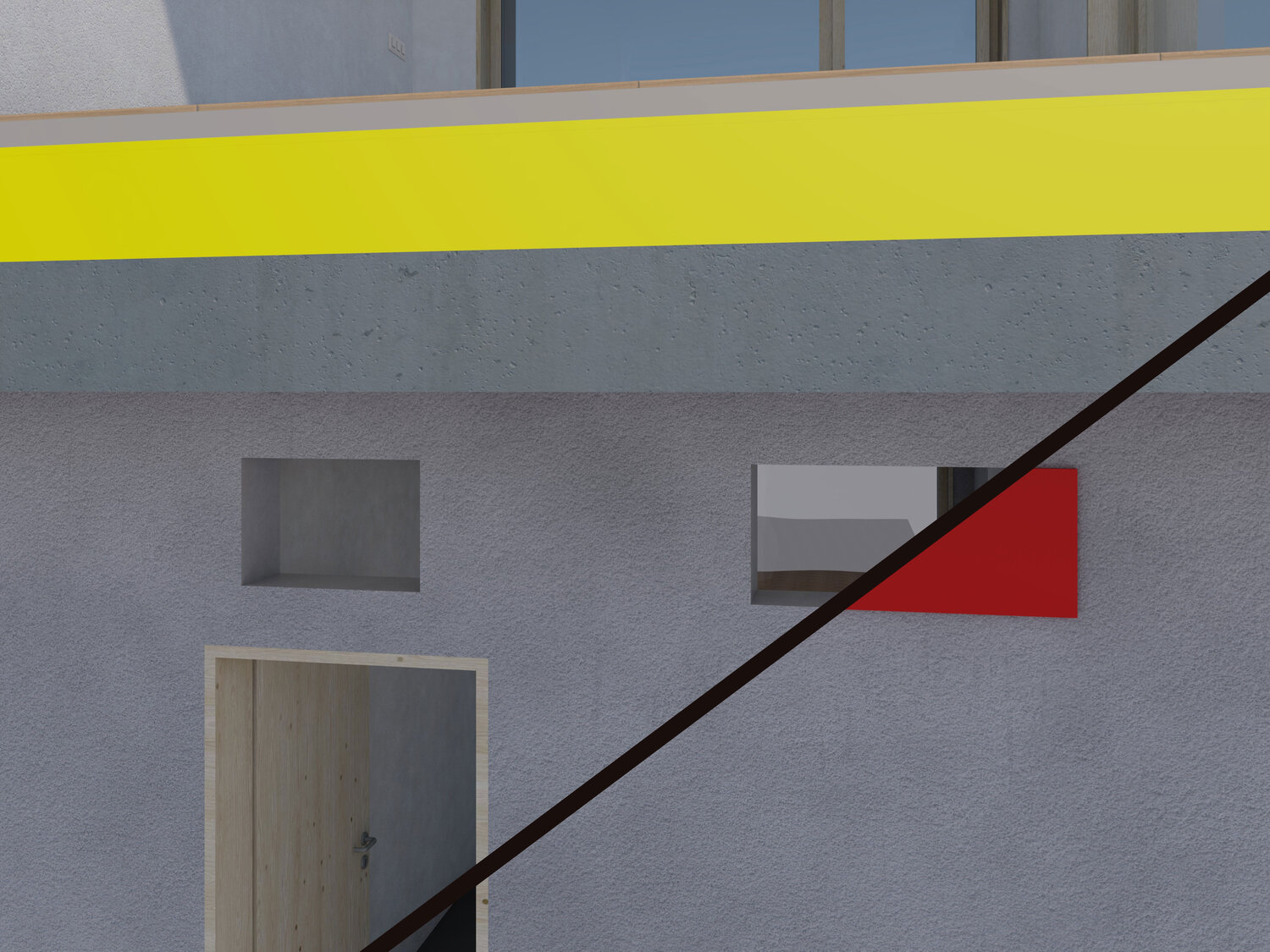

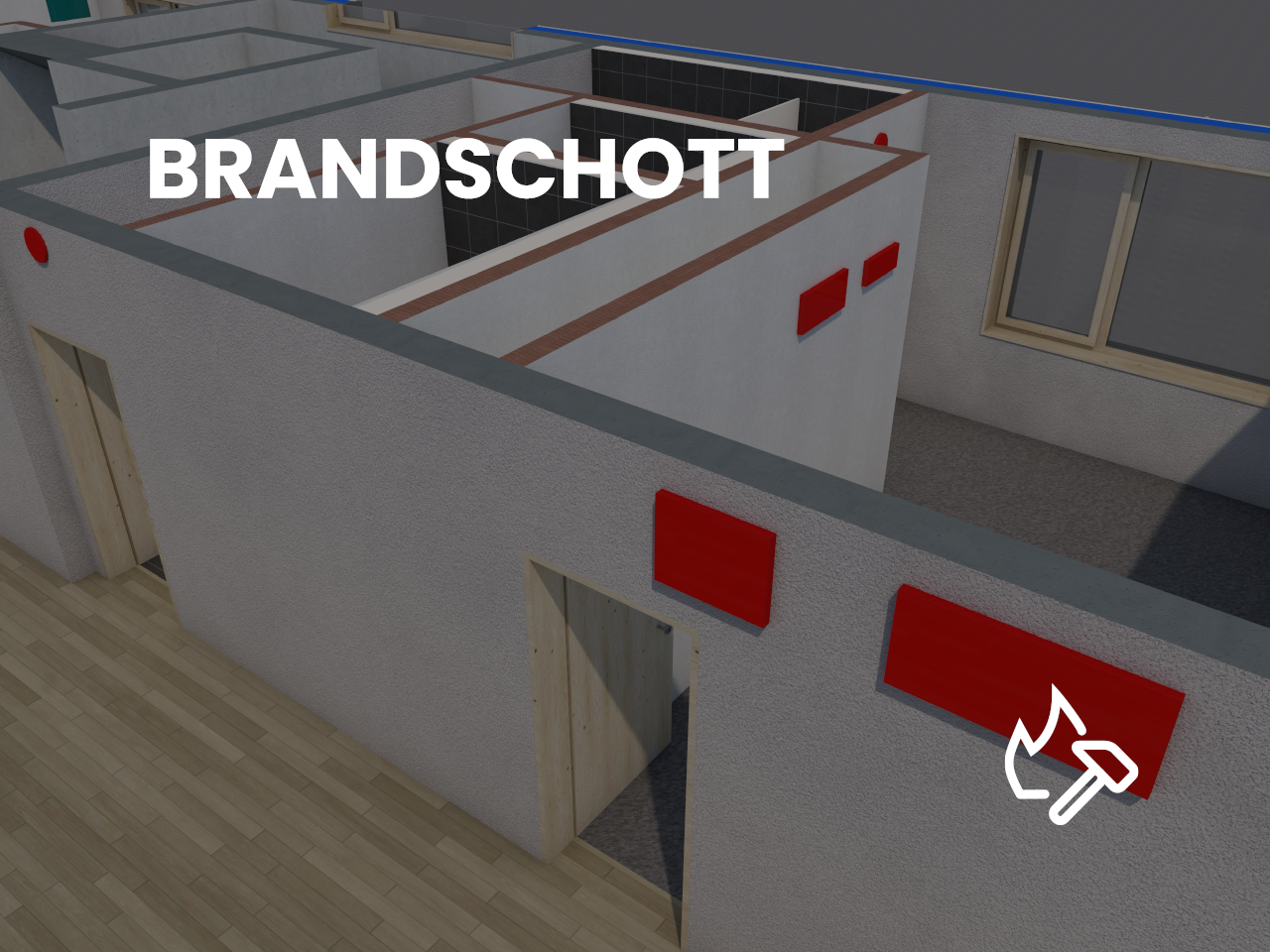

Das Brandschottungstool ermöglicht es Ihnen, aus Öffnungen in ArchiCAD automatisch Brandschottungen zu generieren und die Eigenschaften von Wänden, Decken oder der Öffnung zu vererben.


DOKUMENTATION

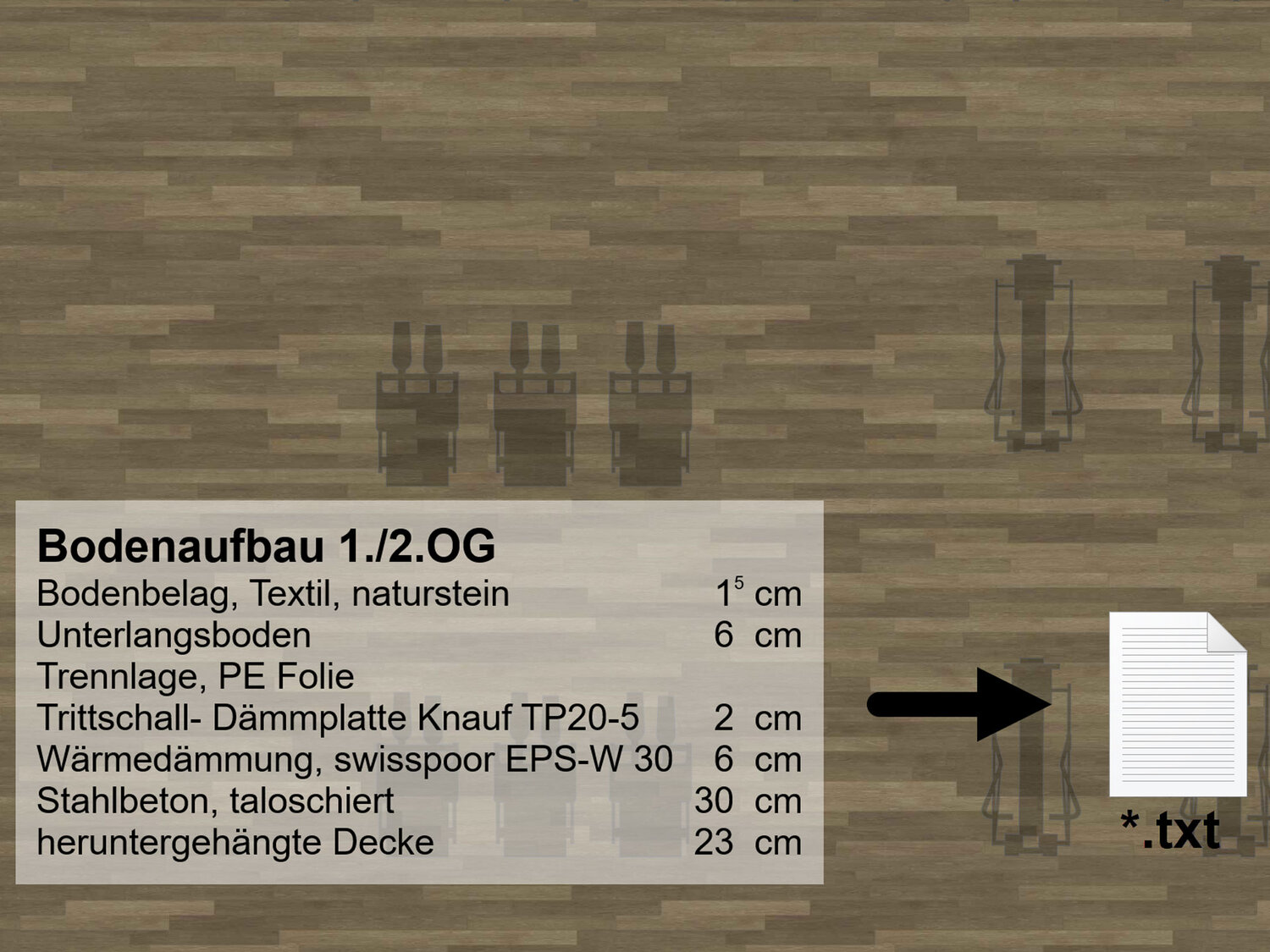

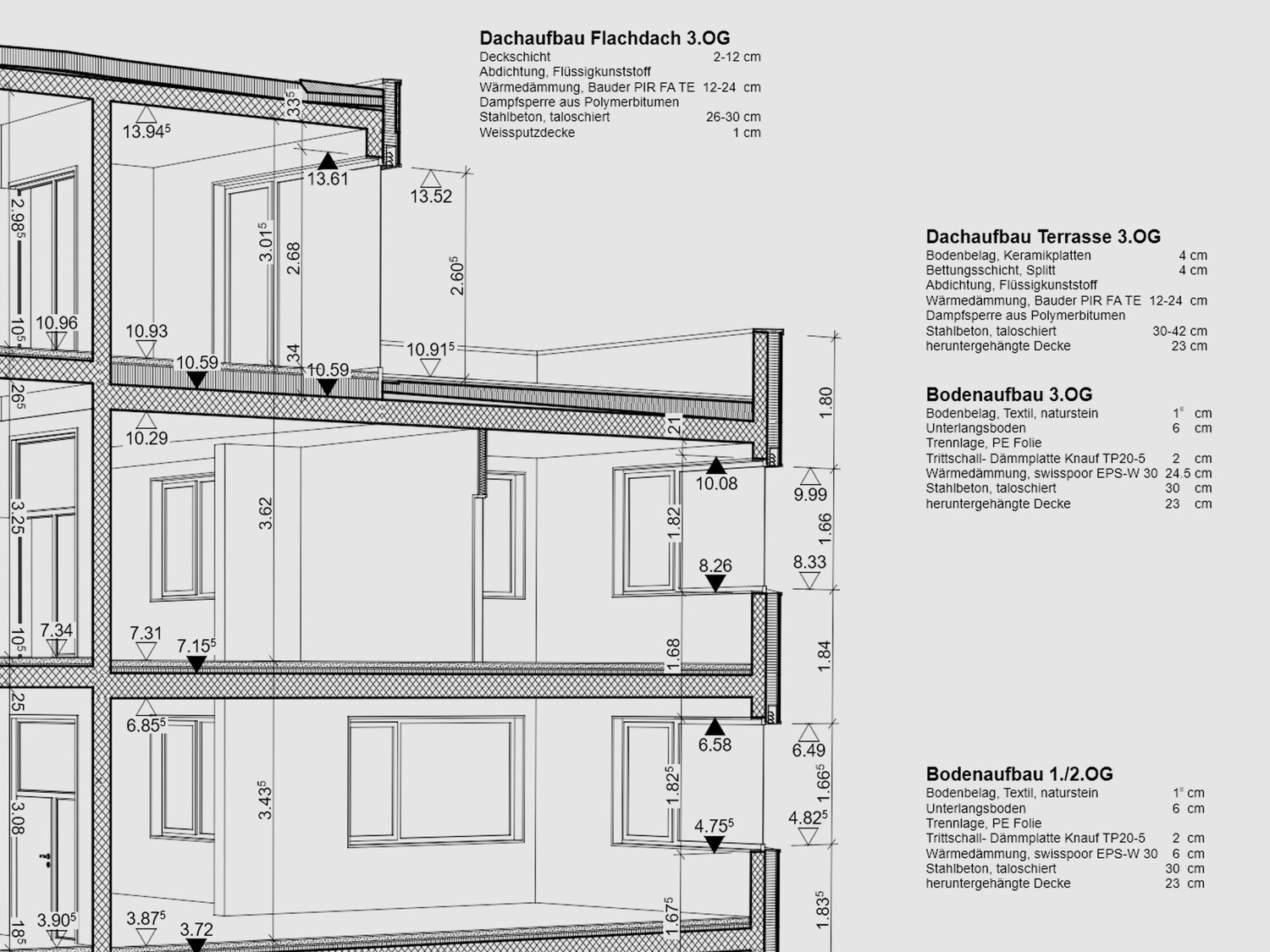

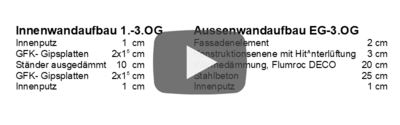

Beschriftungsbox

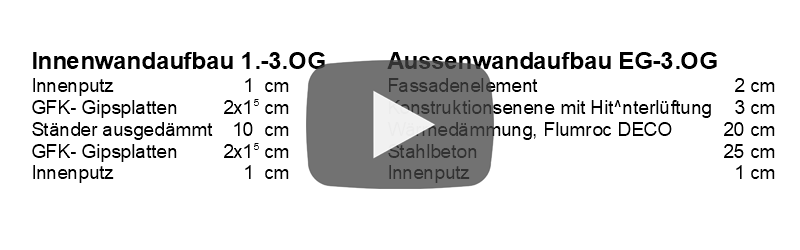

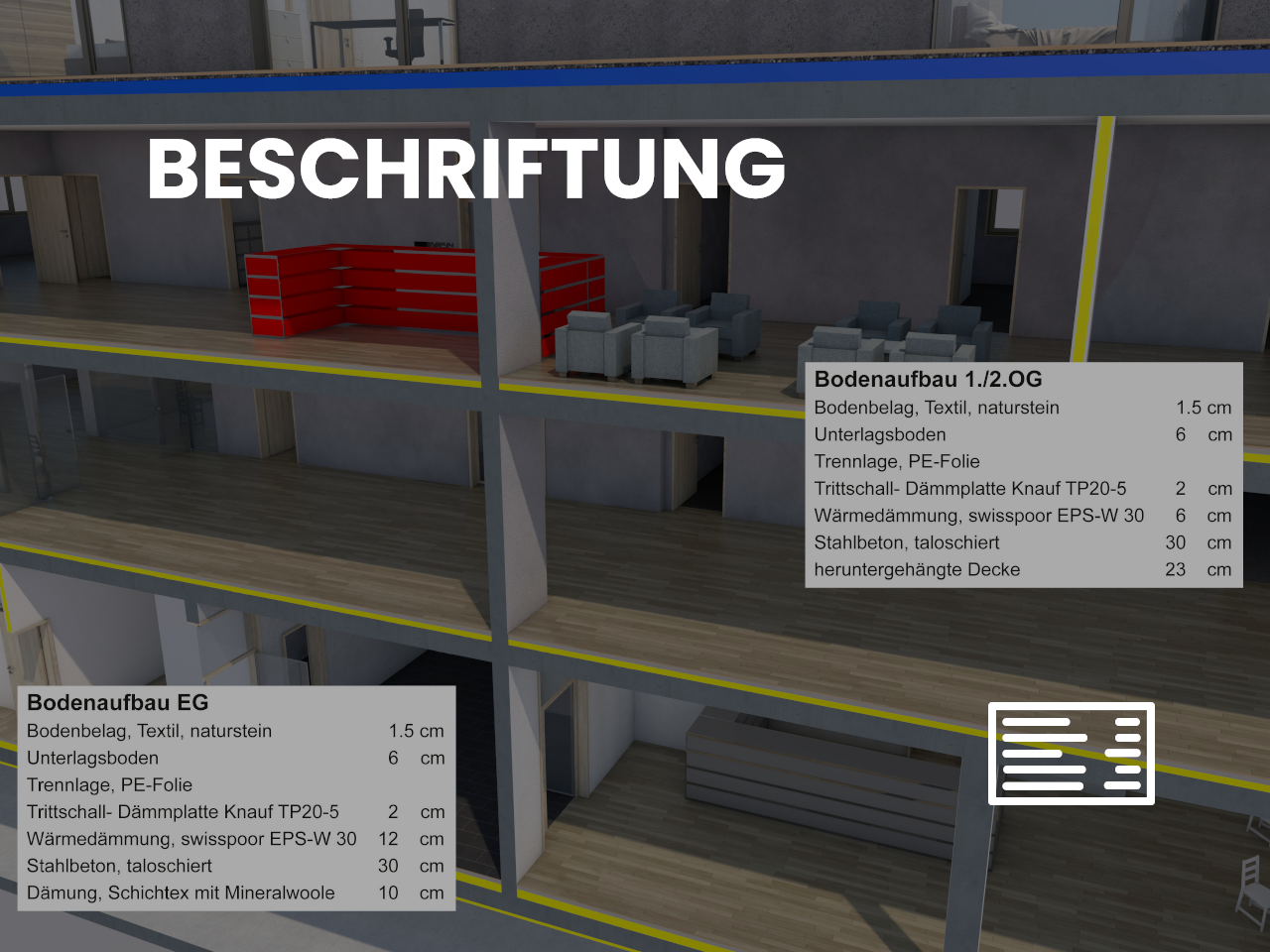

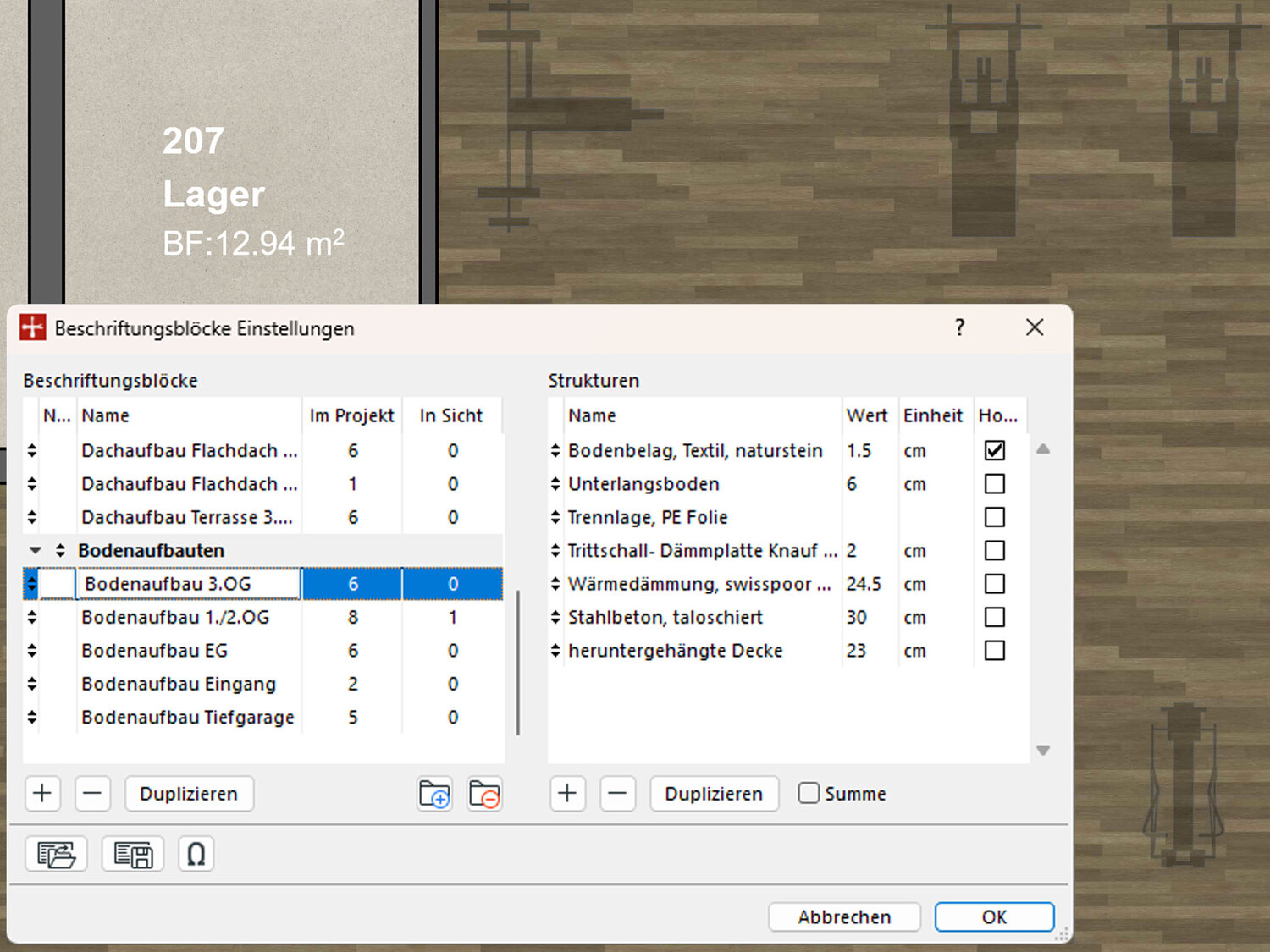

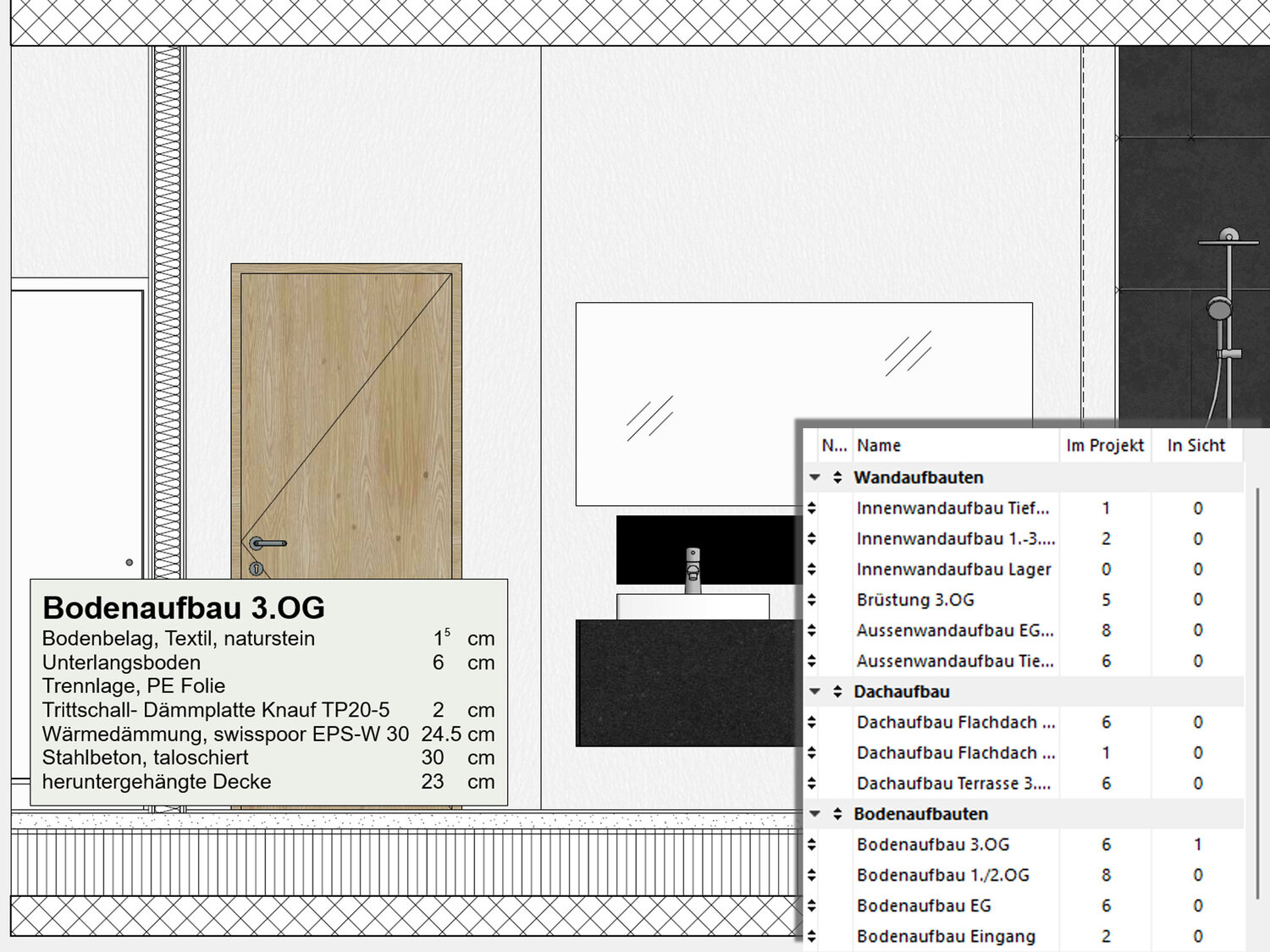

Mit dem Beschriftungstool erstellen Sie schnell und einfach klar strukturierte Aufbaubeschriftungen z.B. für Detail welche mehrfach einsetzbar sind und zentral verwaltet werden.

Flächenstempel (Neu ab ArchiCAD 27 Update 27.02)

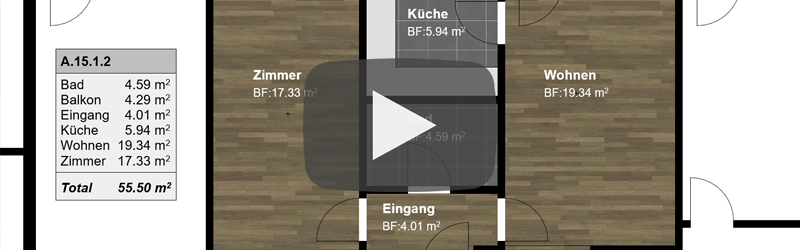

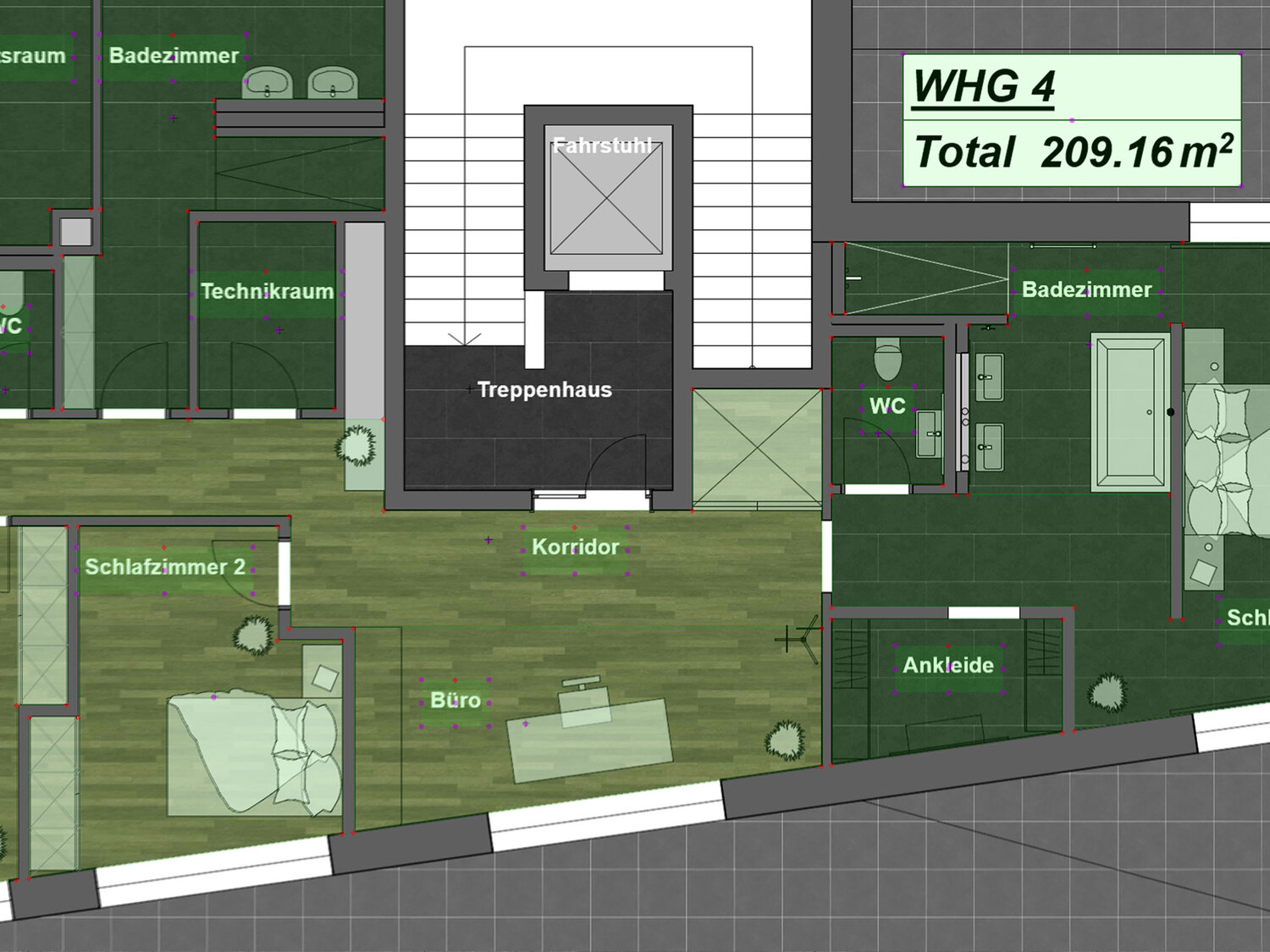

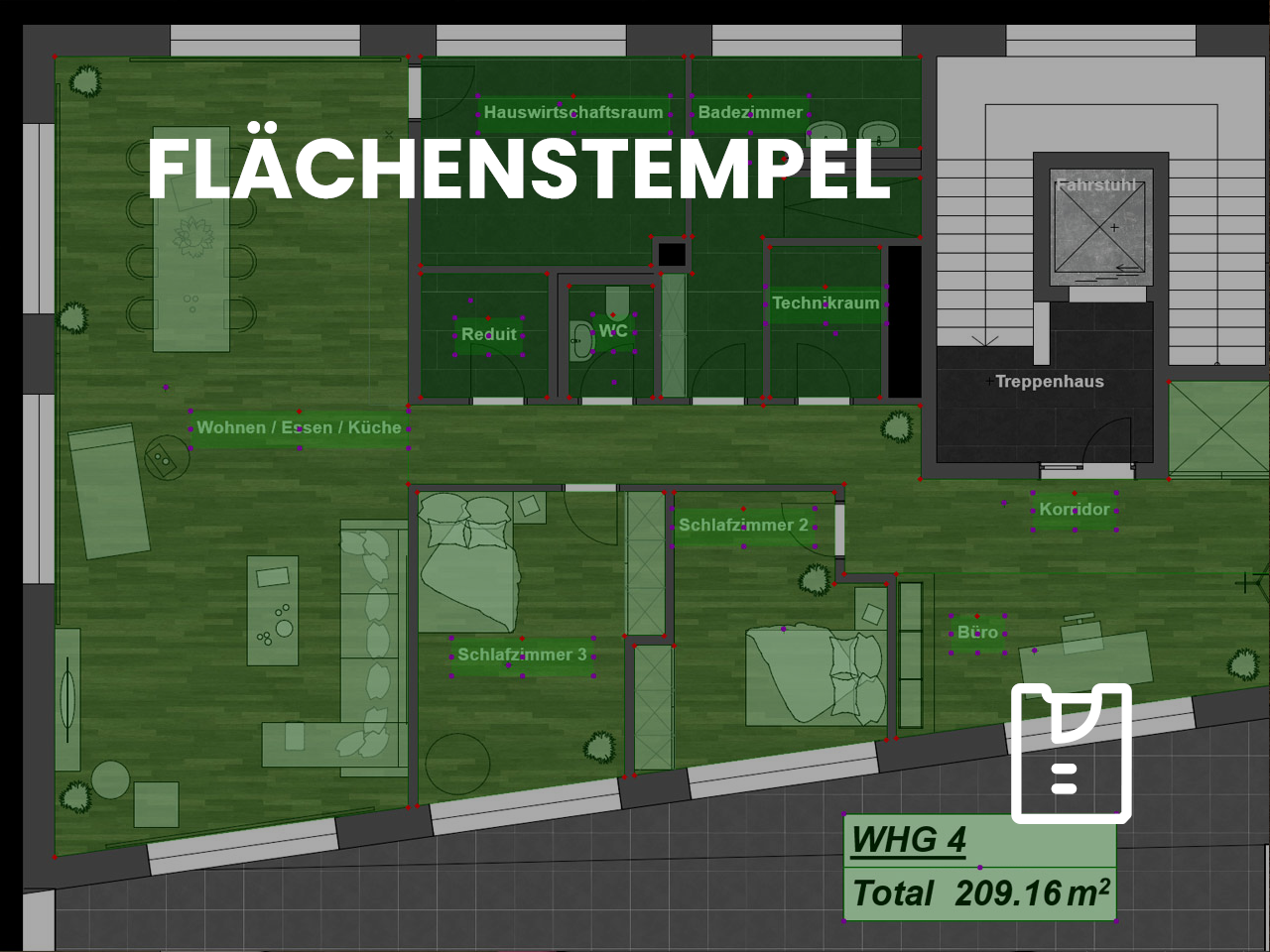

Mit dem Flächenstempel ziehen Sie Raumflächen und -volumen nach Ihren Wünschen flexibel zusammen. Sie definieren lediglich welche gemeinsamen Informationen Räume aufweisen müssen.



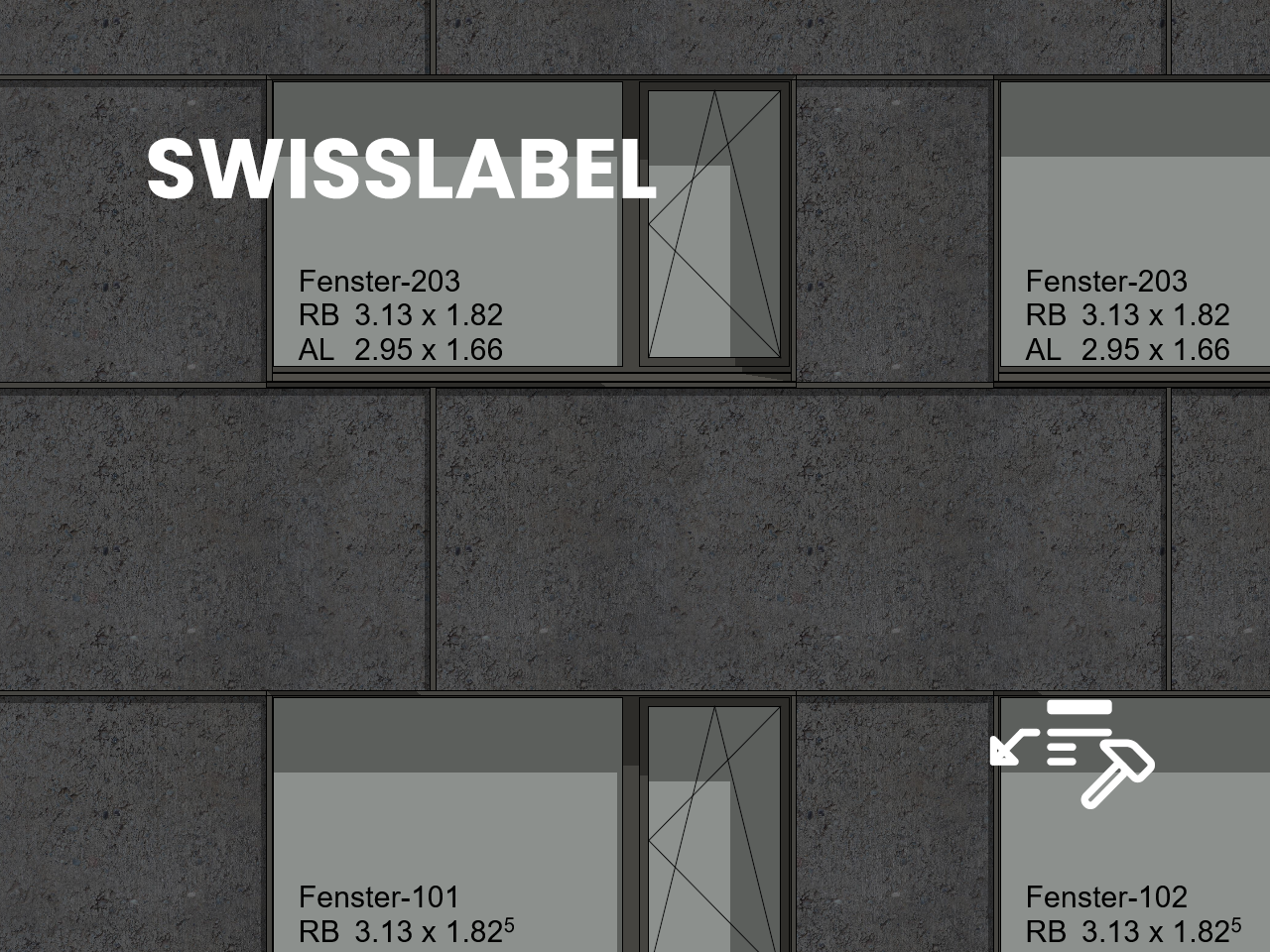

SwissLabel

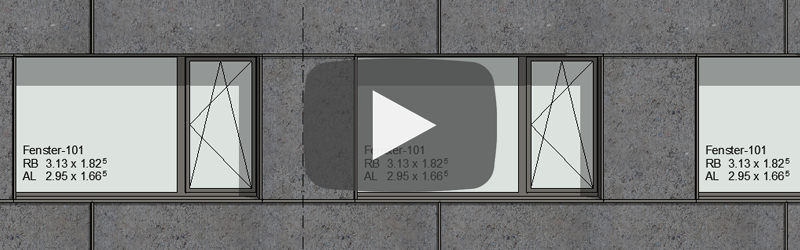

Das SwissLabeltool ermöglicht es Ihnen, Elemente in ArchiCAD zu etikettieren, wobei die Position des Etiketts im Bezug auf das zu etikettierende Element exakt definiert werden kann.

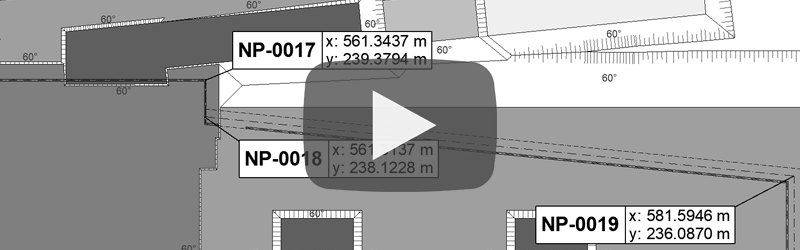

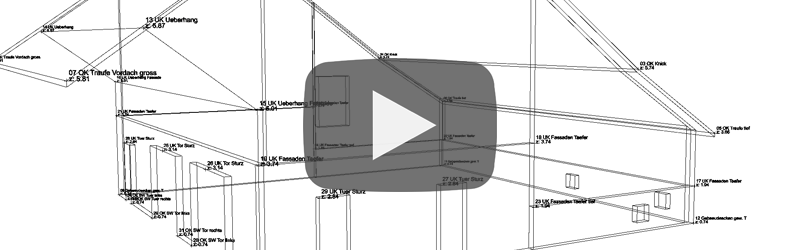

Koordinatenermittlung

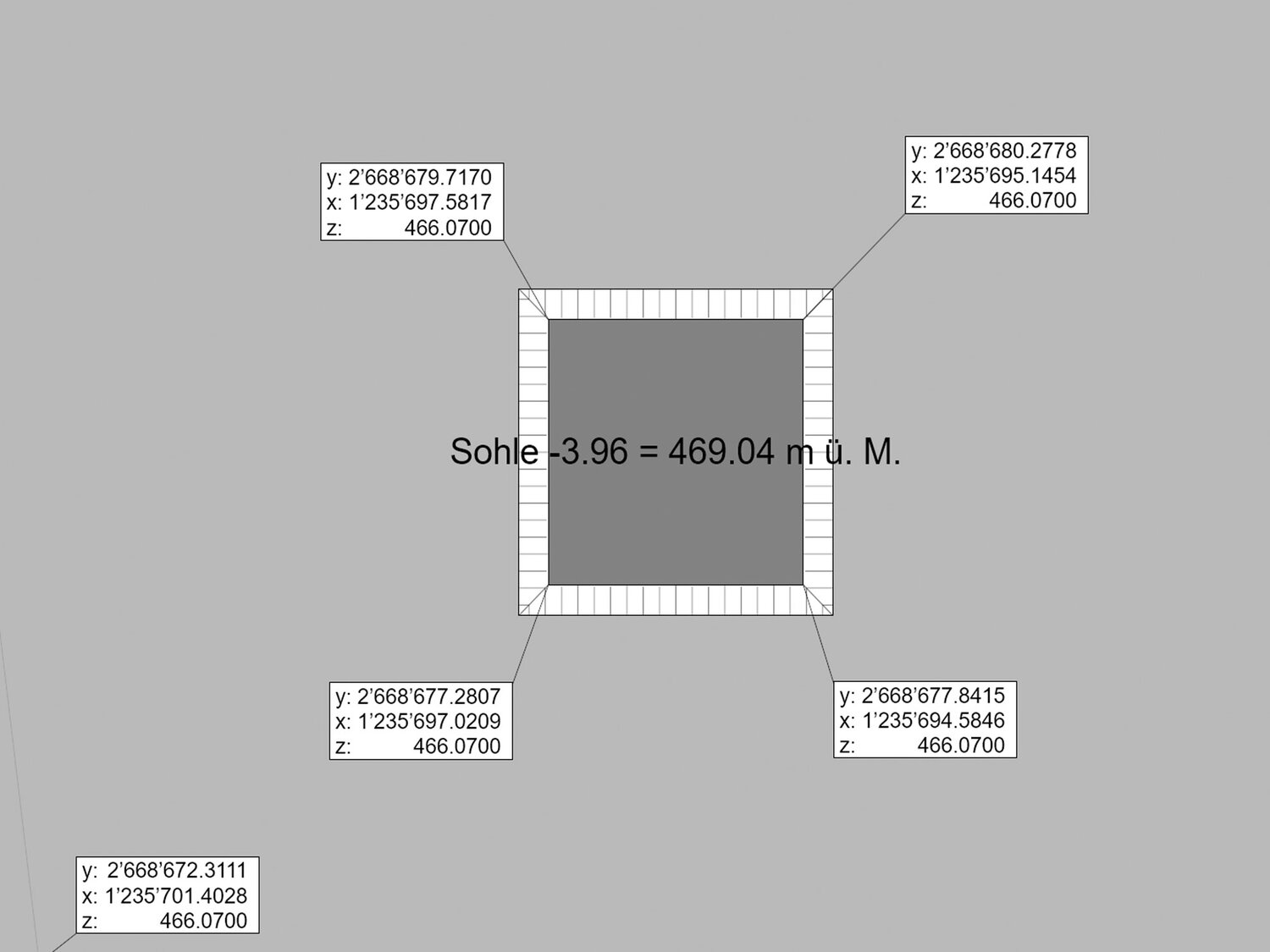

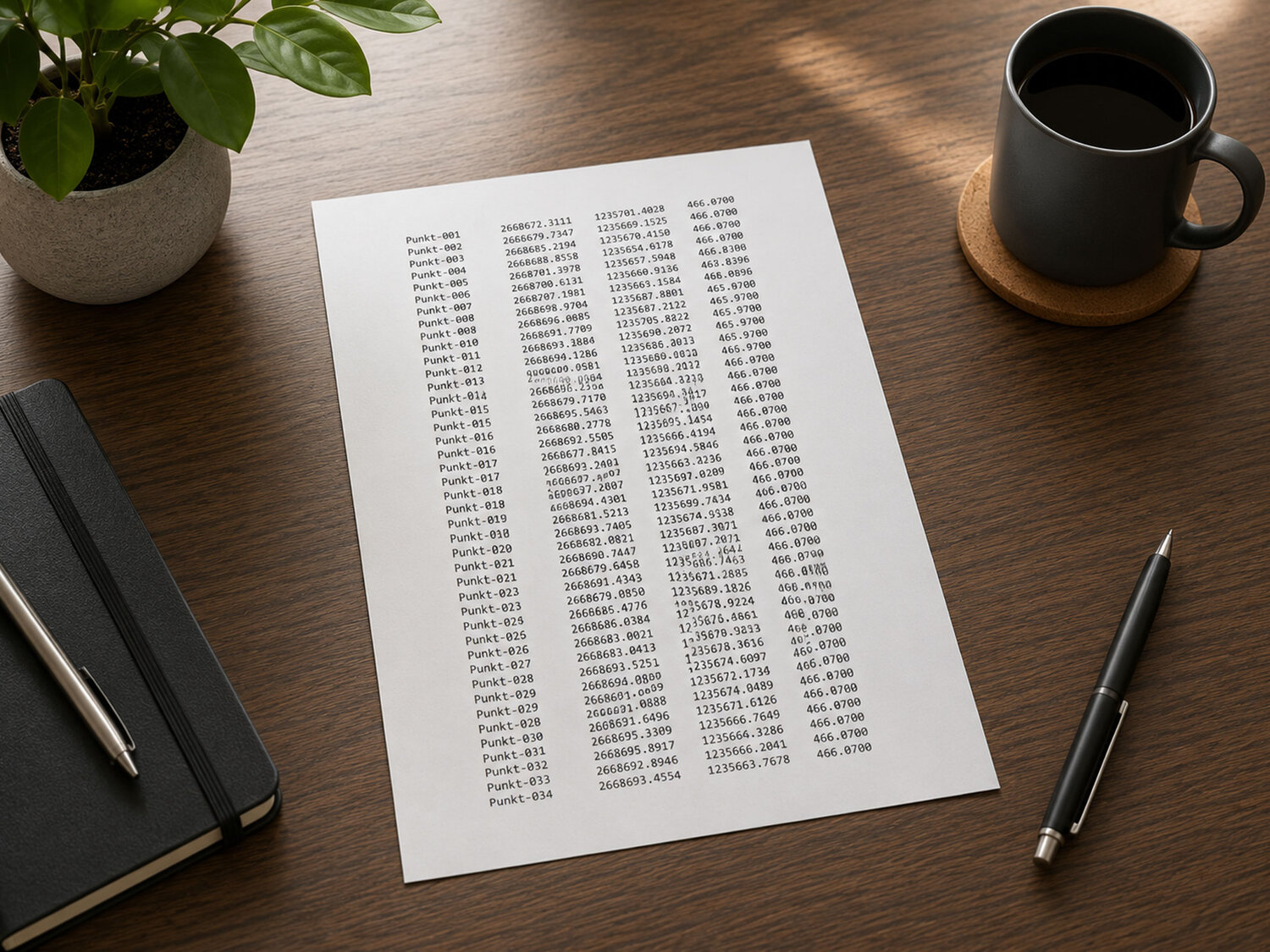

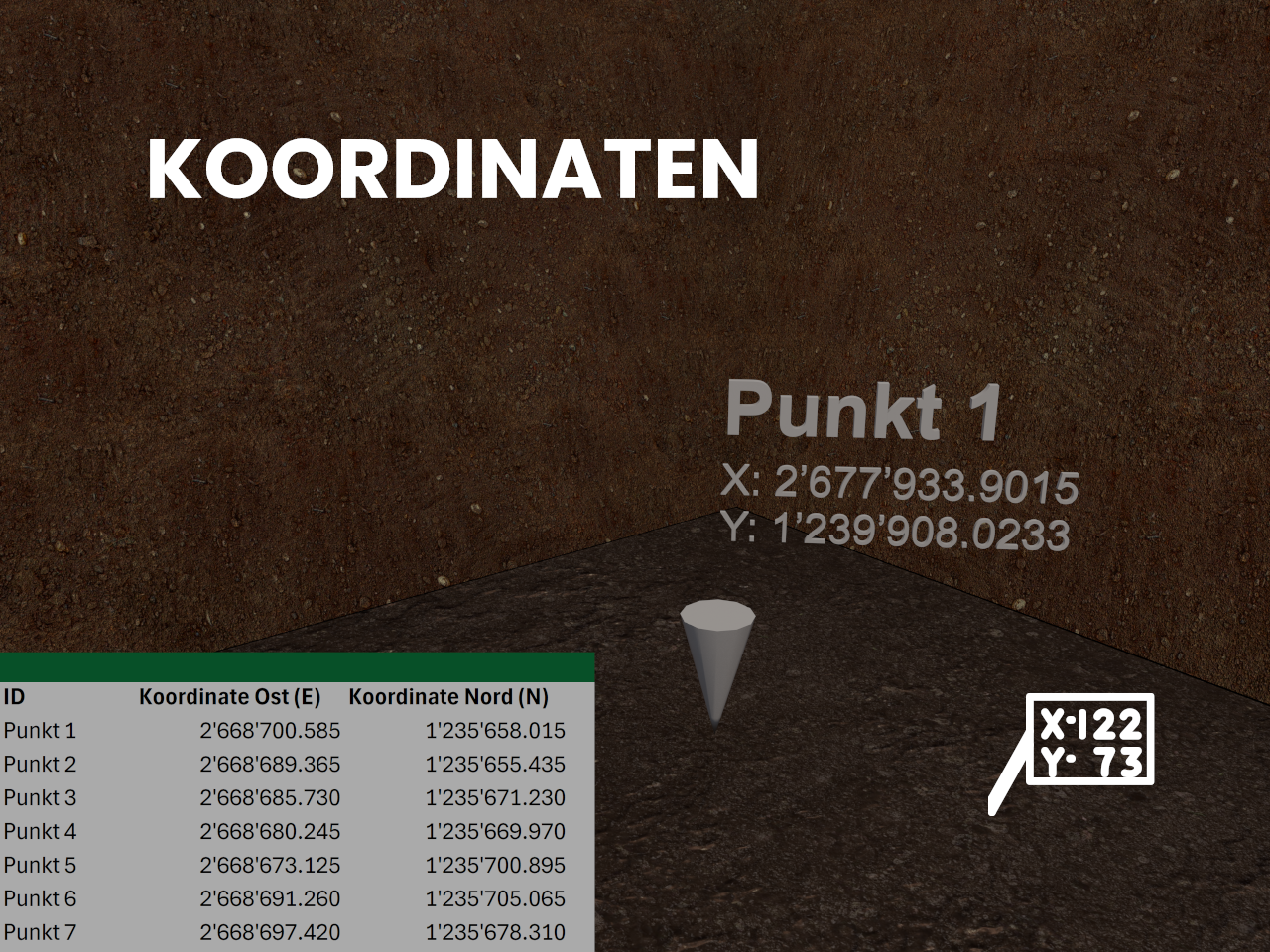

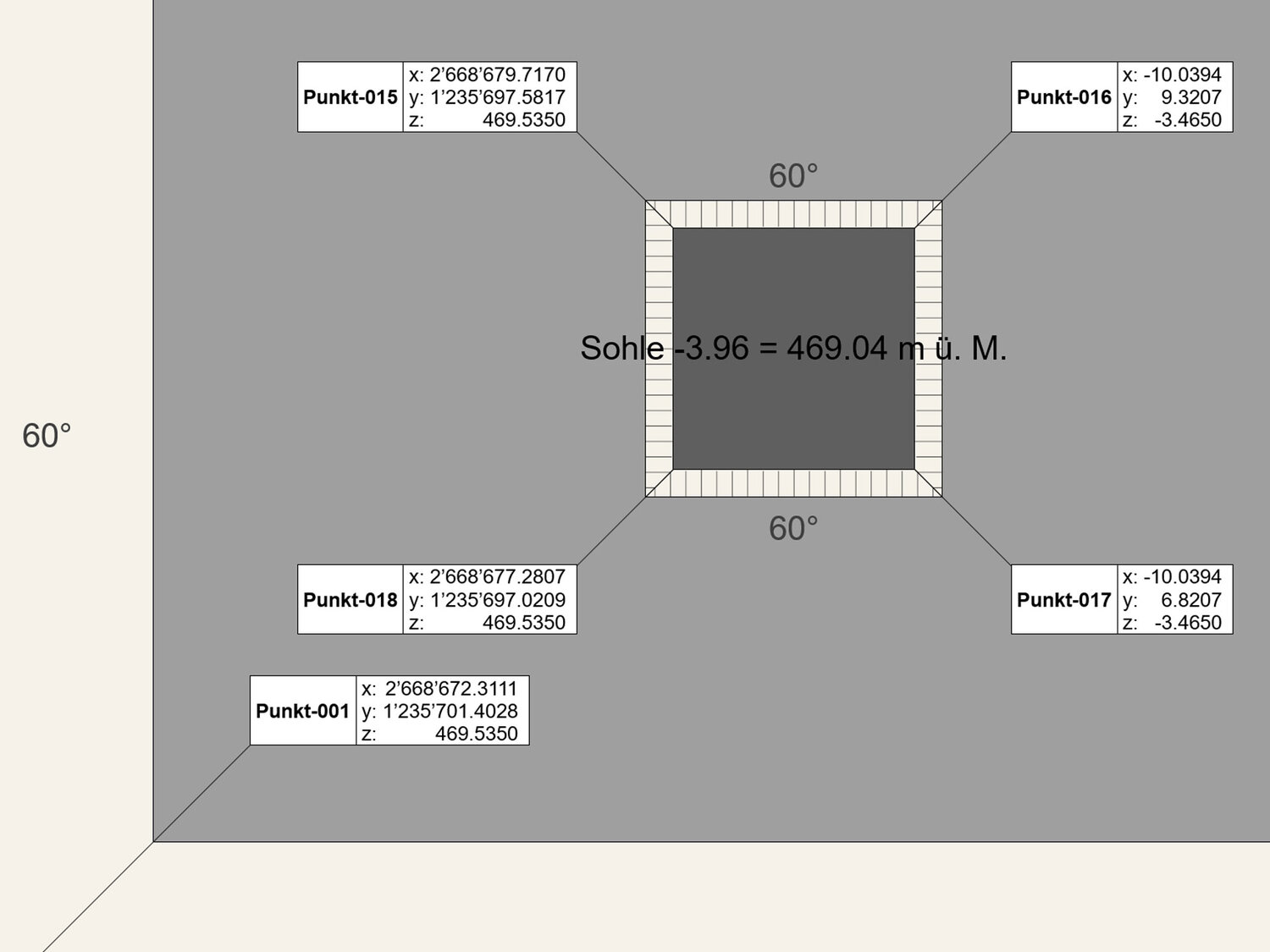

Beschriftung von Koordinatenpunkten z.B. von einem Schnurgerüst mit Listenausgabe.

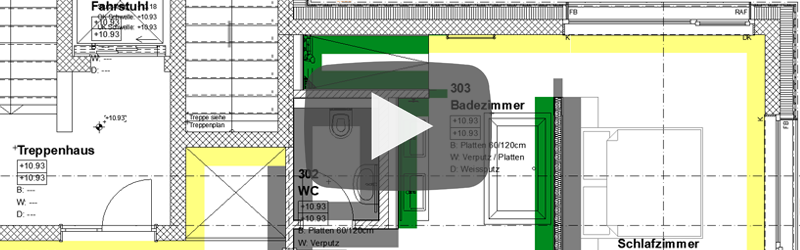

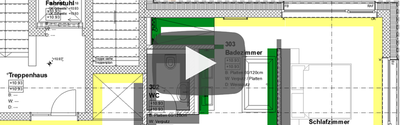

Oberflächenwerkzeug

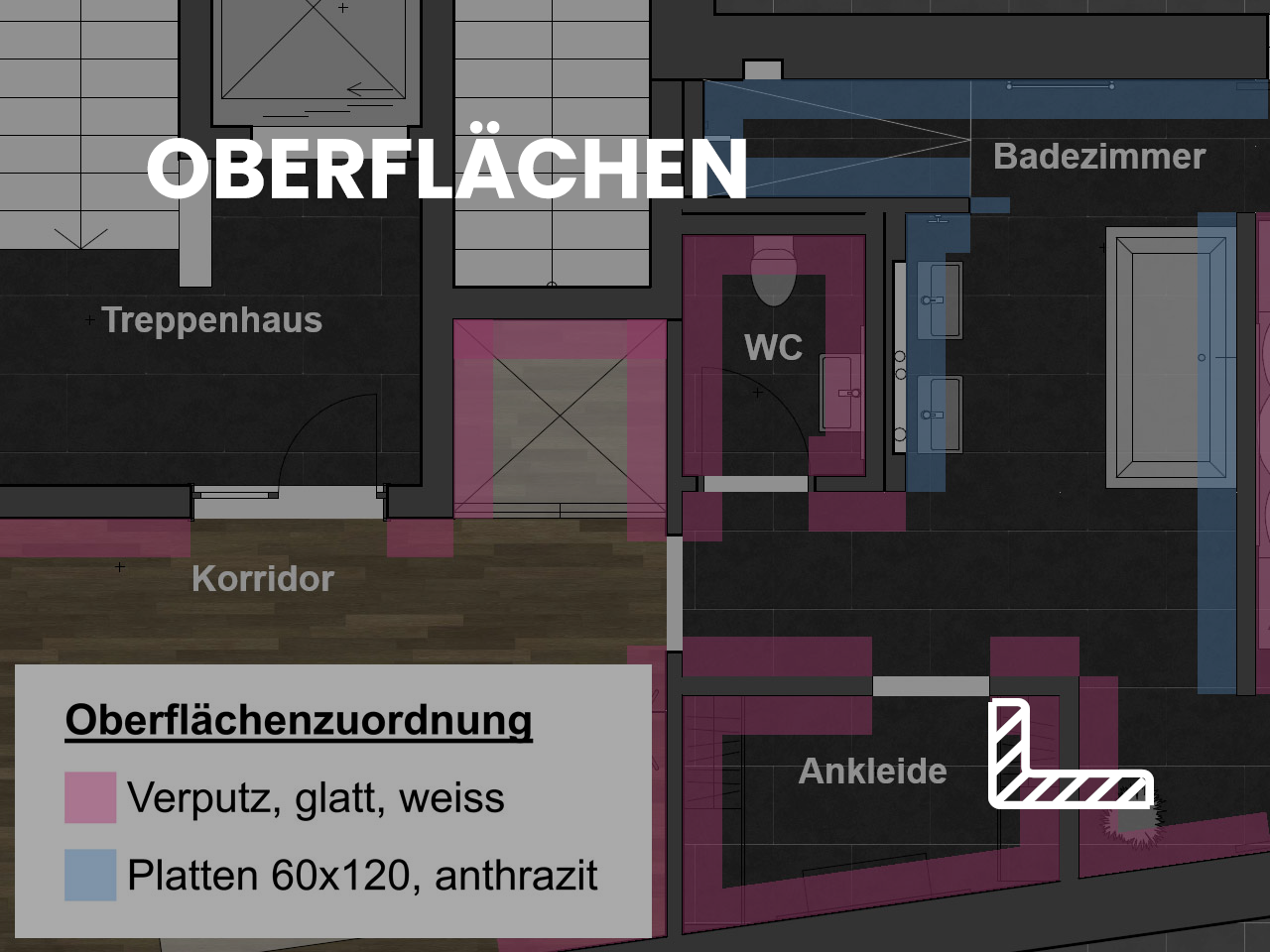

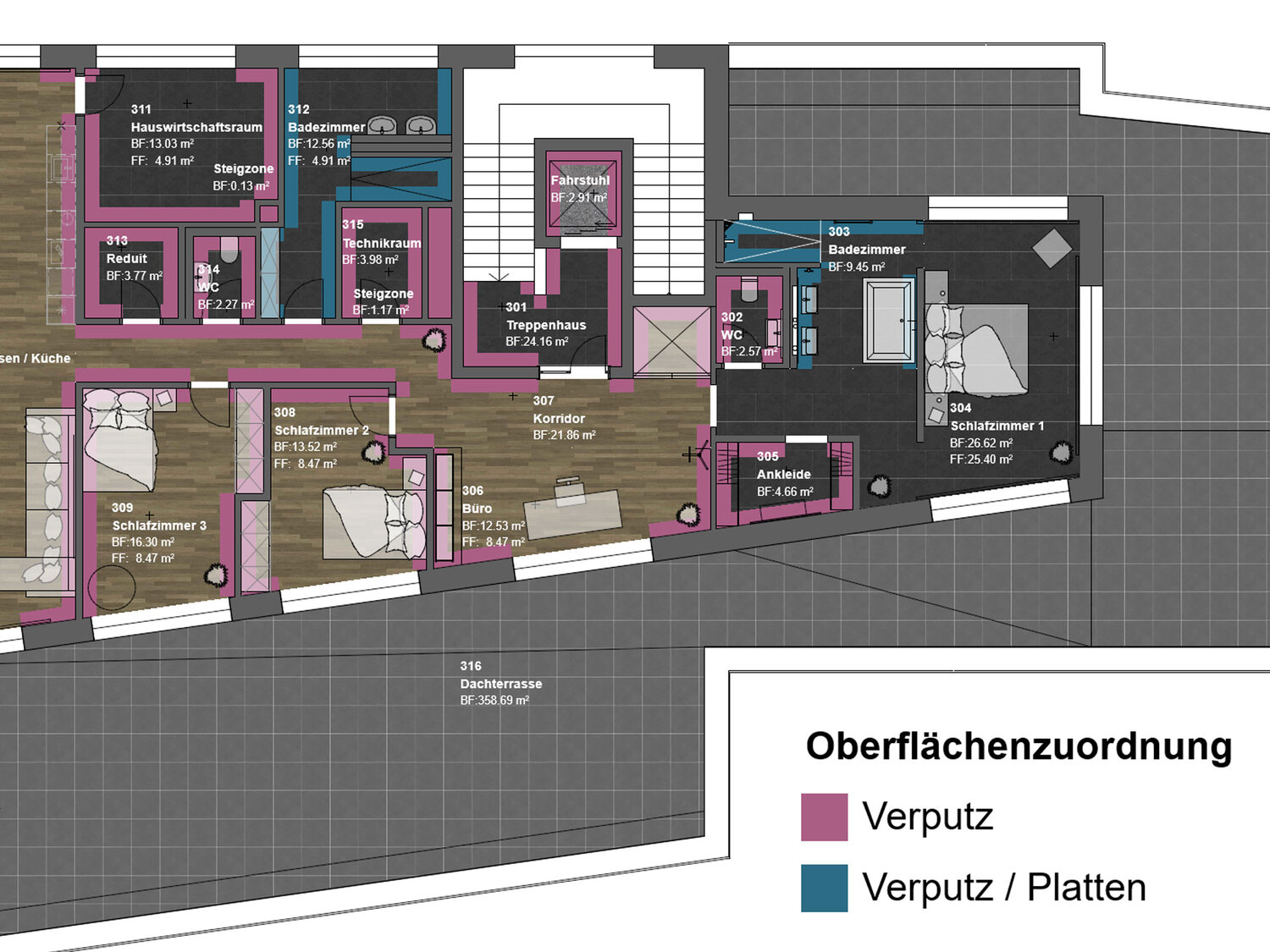

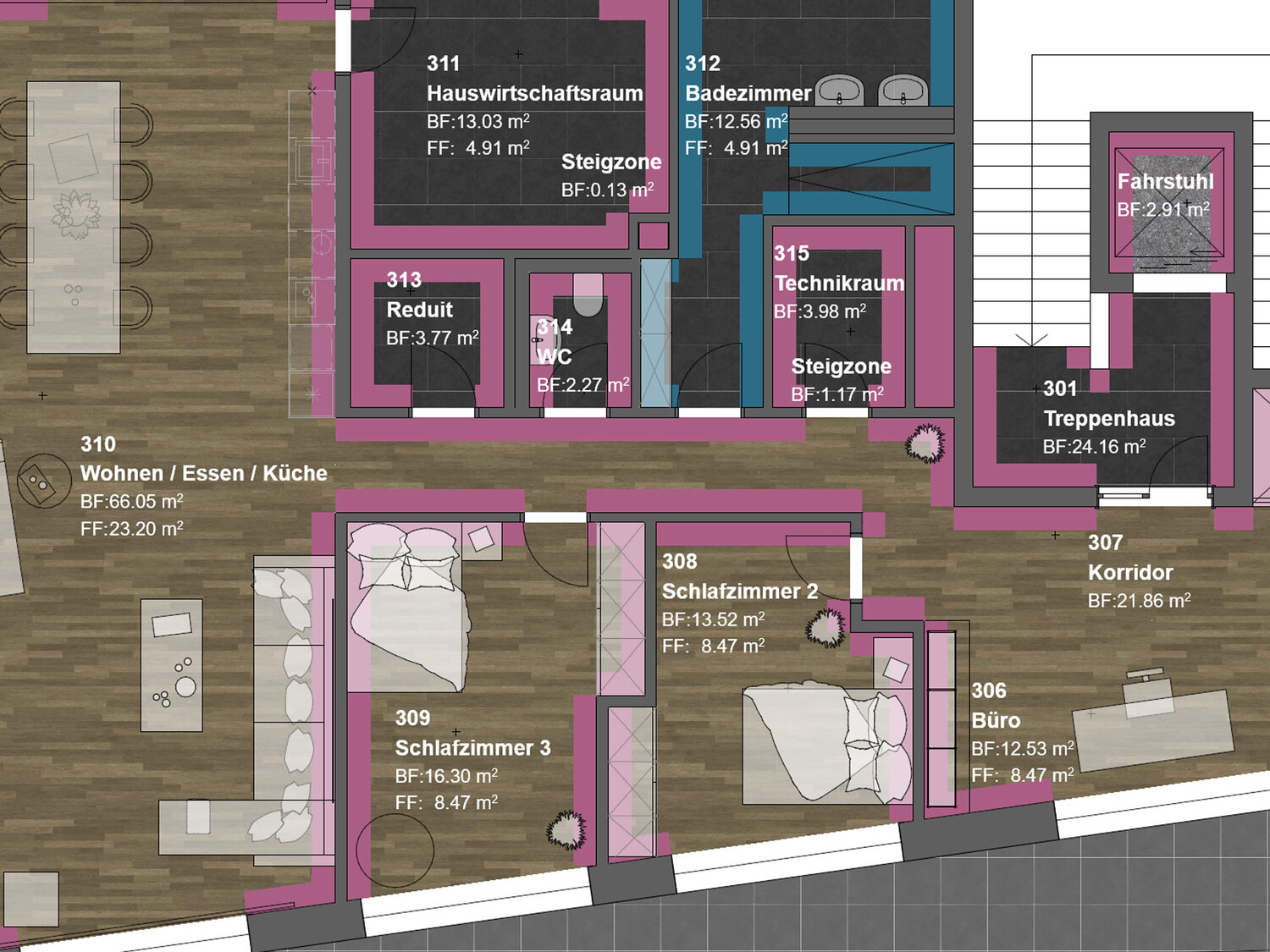

Mit Hilfe des Oberflächenwerkzeugs haben Sie die Möglichkeit, per Knopfdruck automatisch über Raumflächen die Wandoberflächen mit einer farbigen Schraffur anzeigen zu lassen.

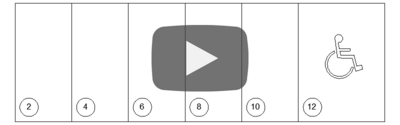

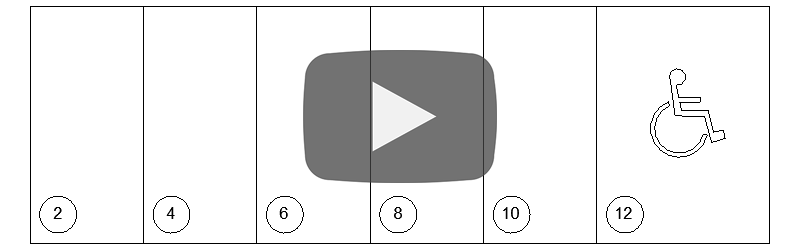

Aufzählung

Das Aufzählungstool erlaubt eine automatische Aufzählung z.B. von Parkplatzsituationen mit Gesamttotal.

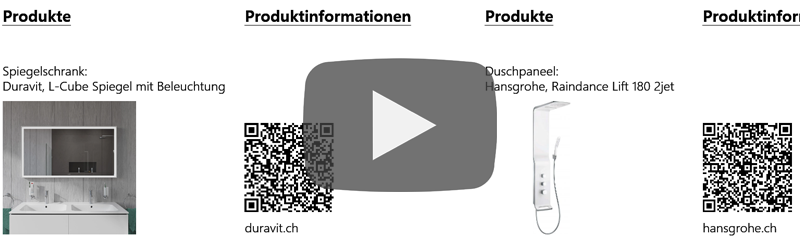

QR-Code Generator

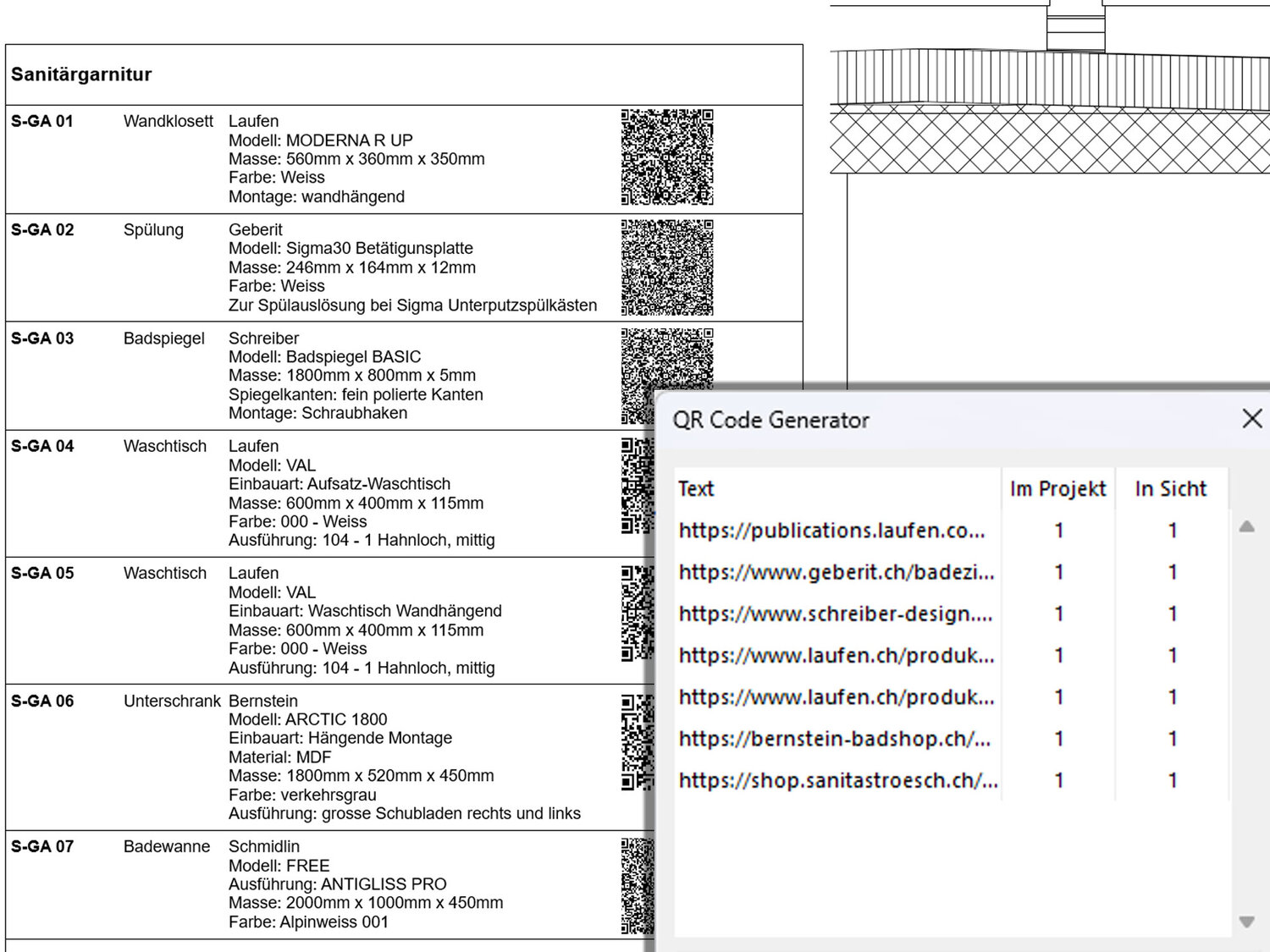

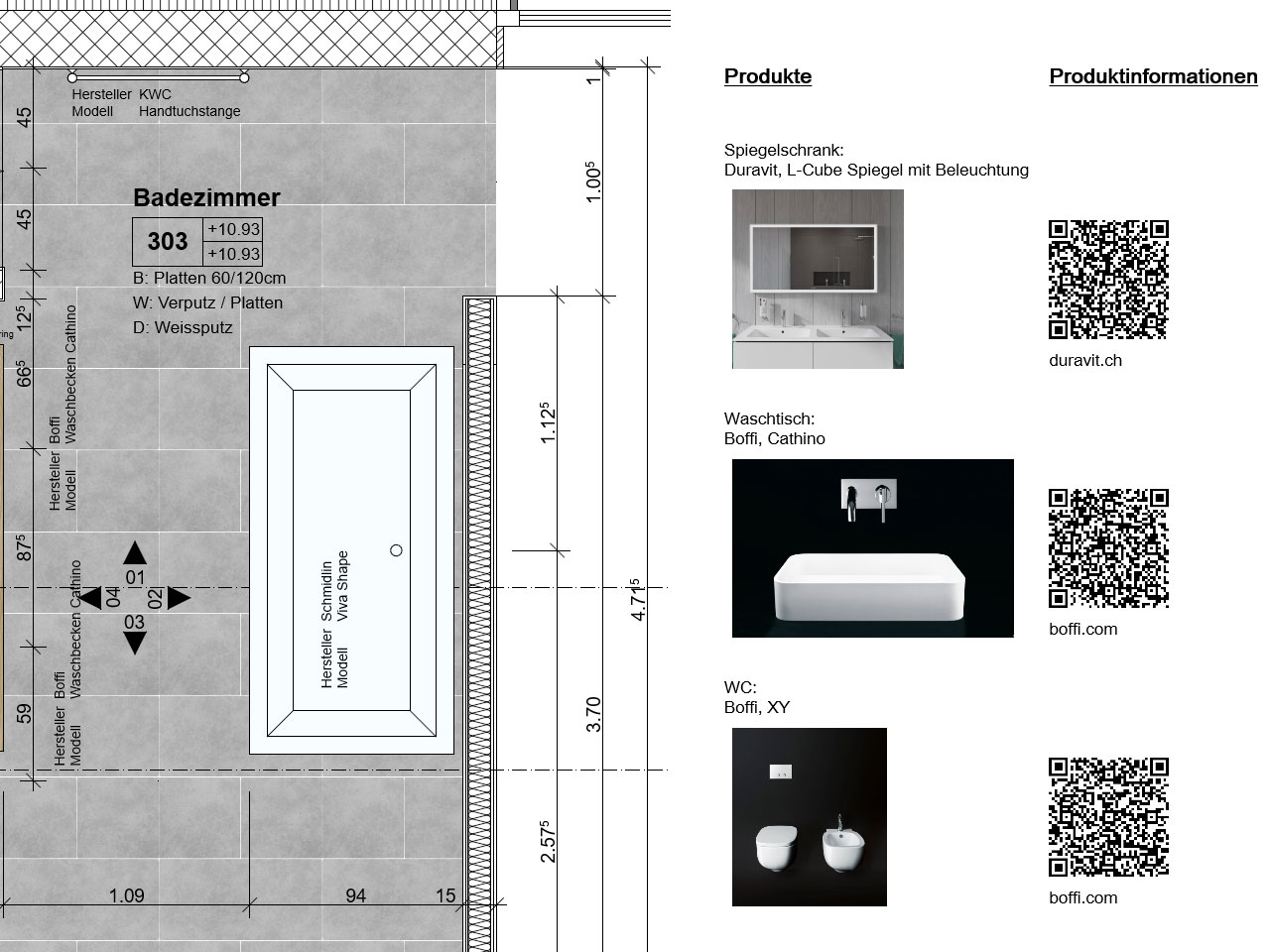

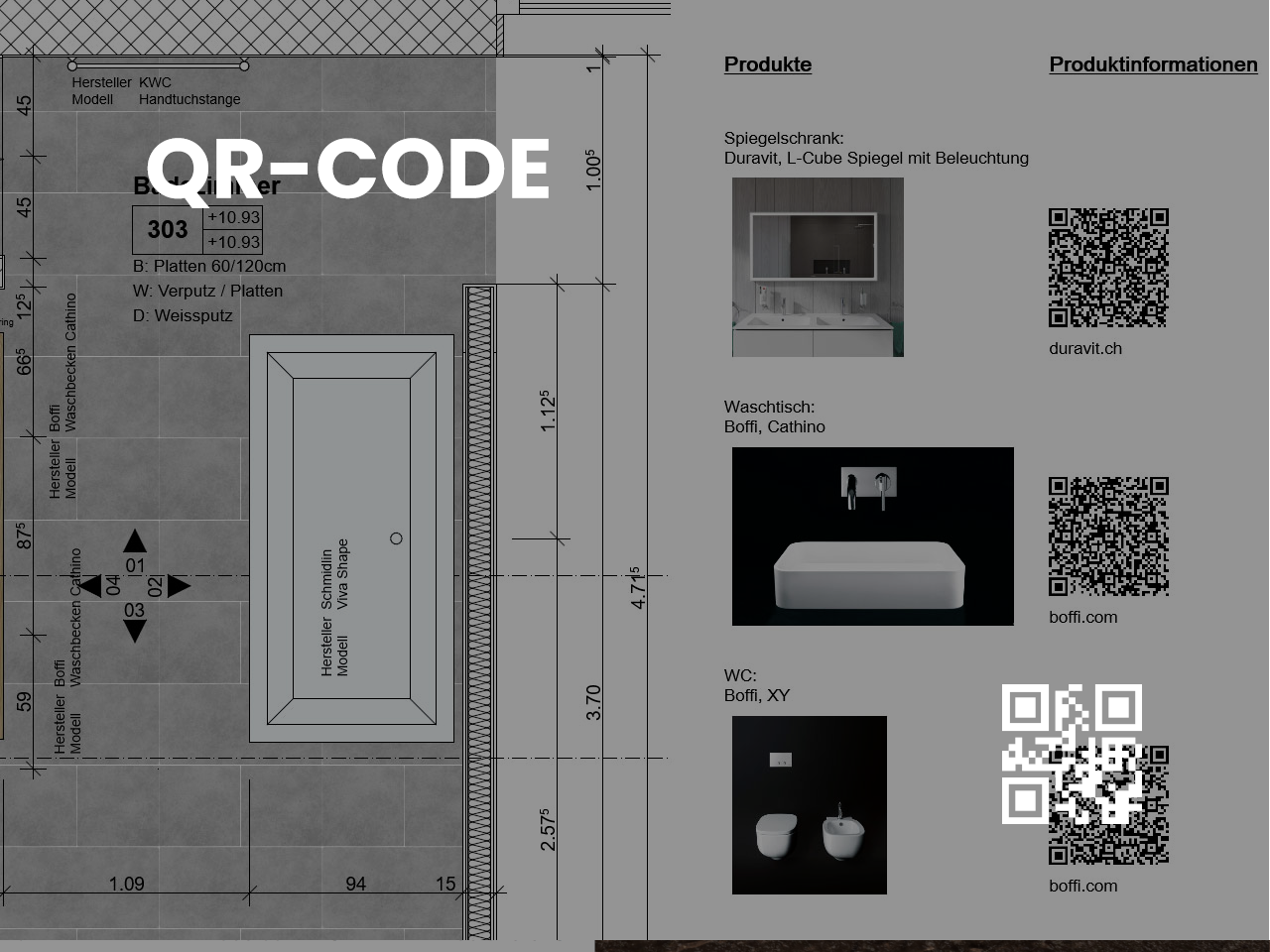

QR-Code sieht man überall. Der QR-Code Generator in den swissTools gibt Ihnen die Möglickeit schnell Produktinfos oder Installationsanleitung auf Ihren Plänen digital zugänglich zu machen. Mit dem QR-Code lassen sich so auch Planstände auf Aktualität prüfen.

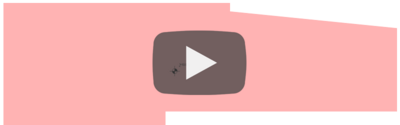

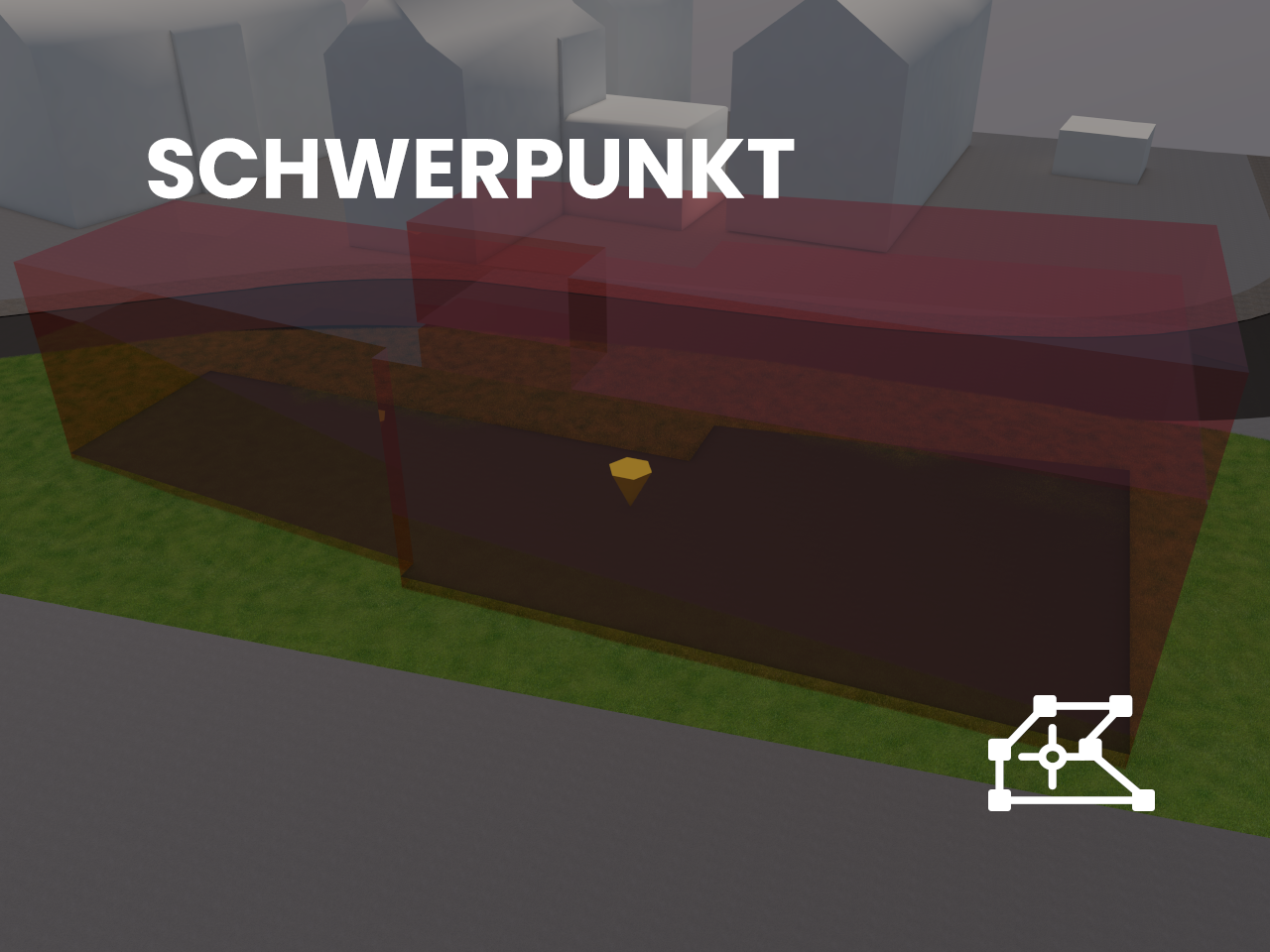

Schwerpunkt

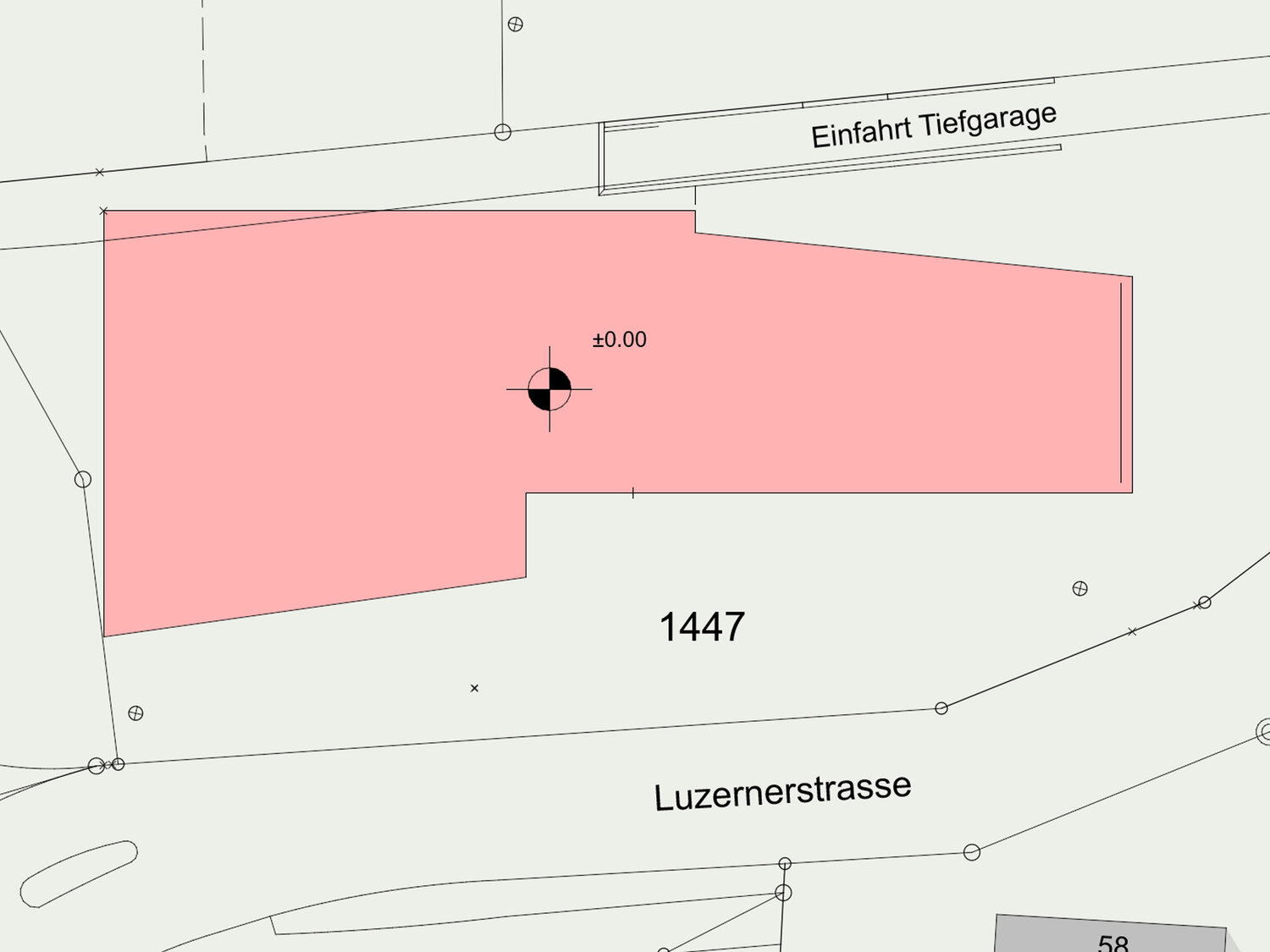

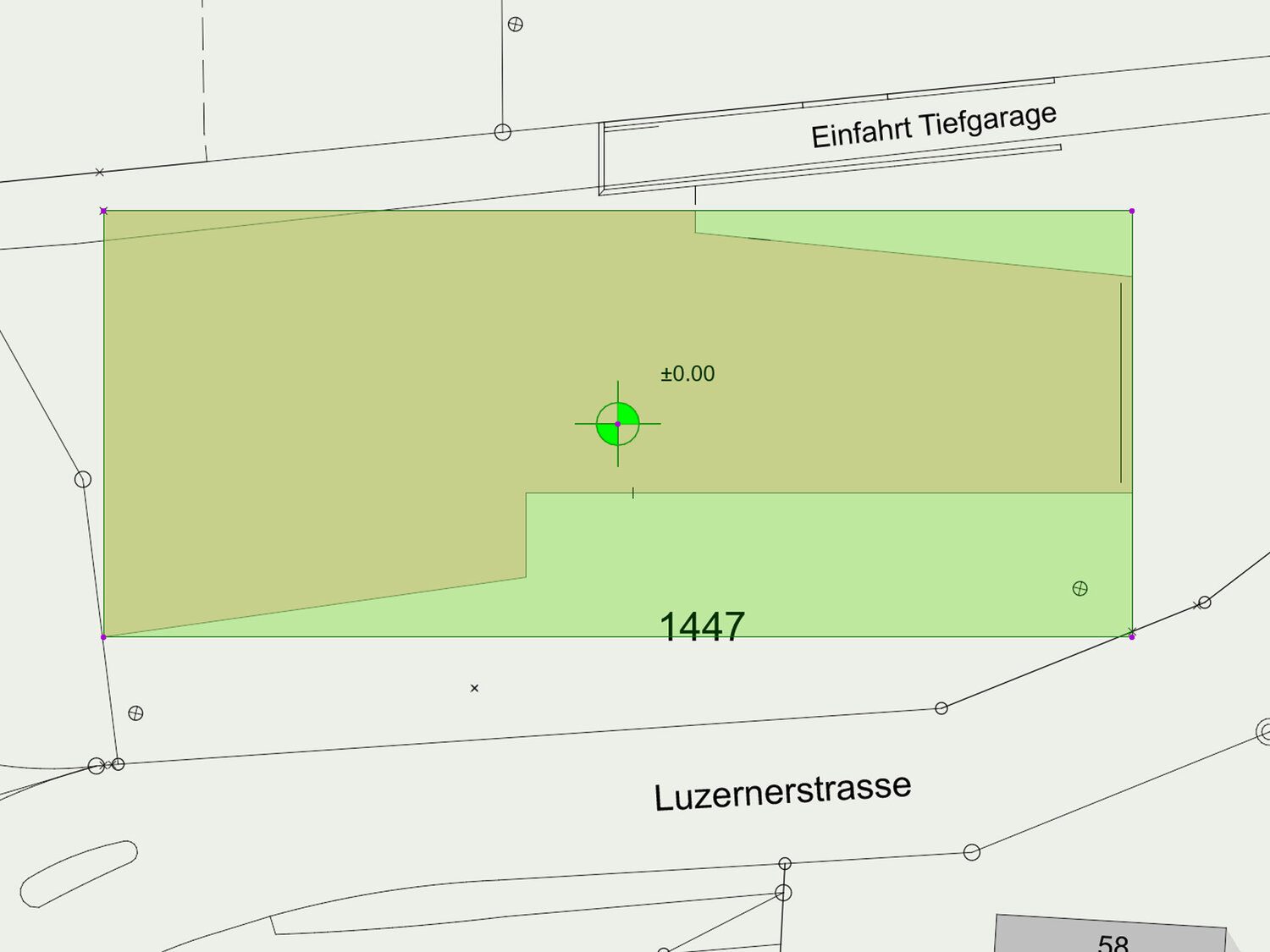

Automatische Schwerpunktberechnung einer beliebigen Fläche für z.B. Gebäudehöhen-berechnungen.


ALLTAGSHILFEN

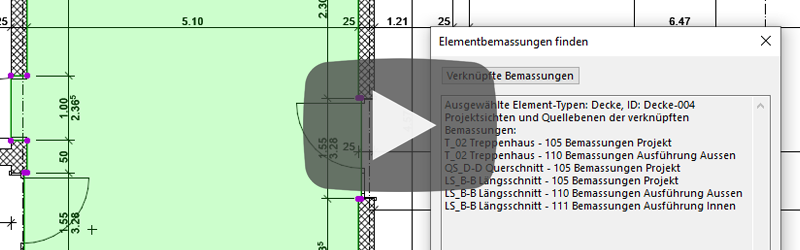

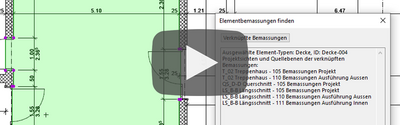

Verknüpfte Bemassung finden

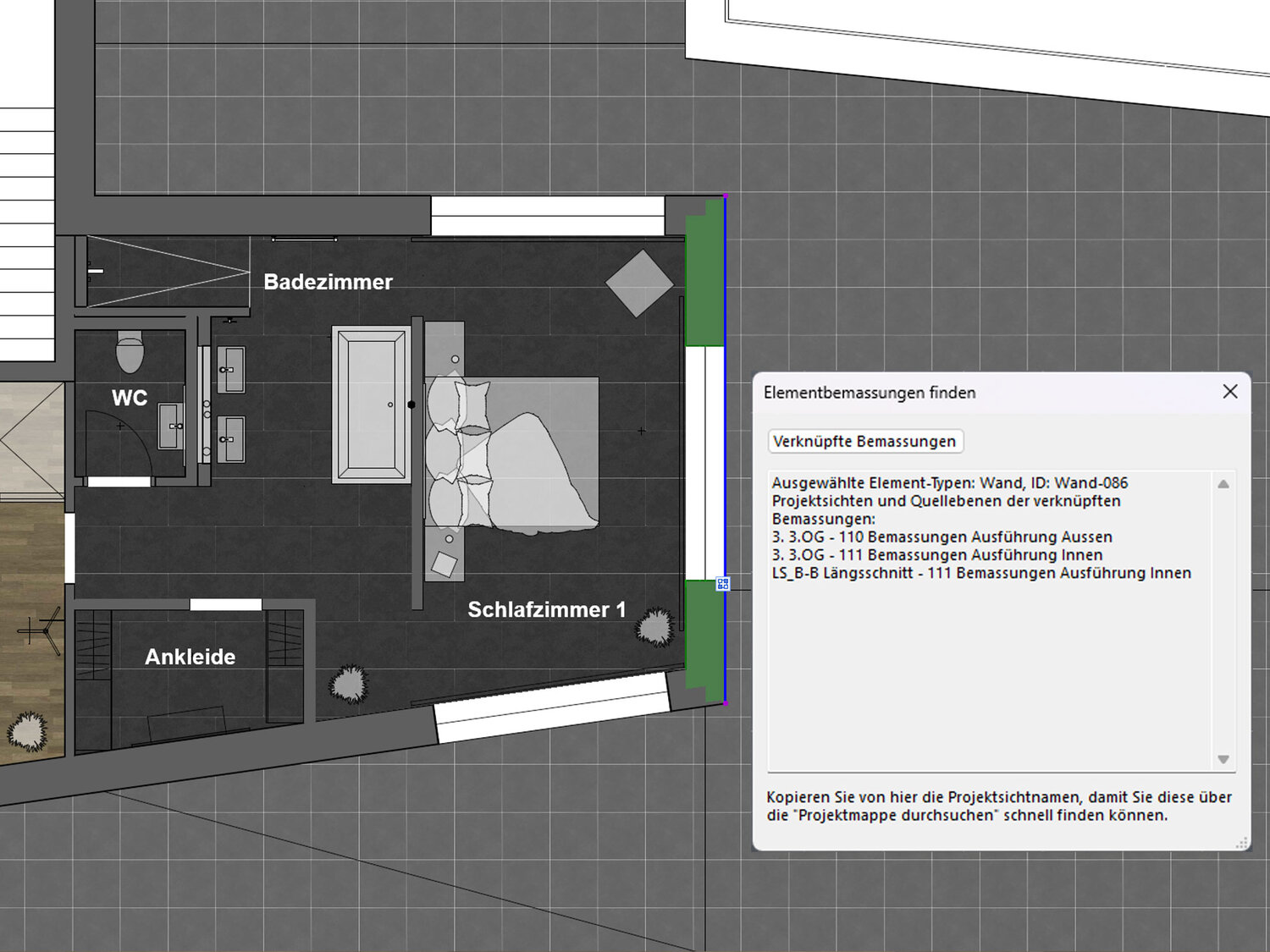

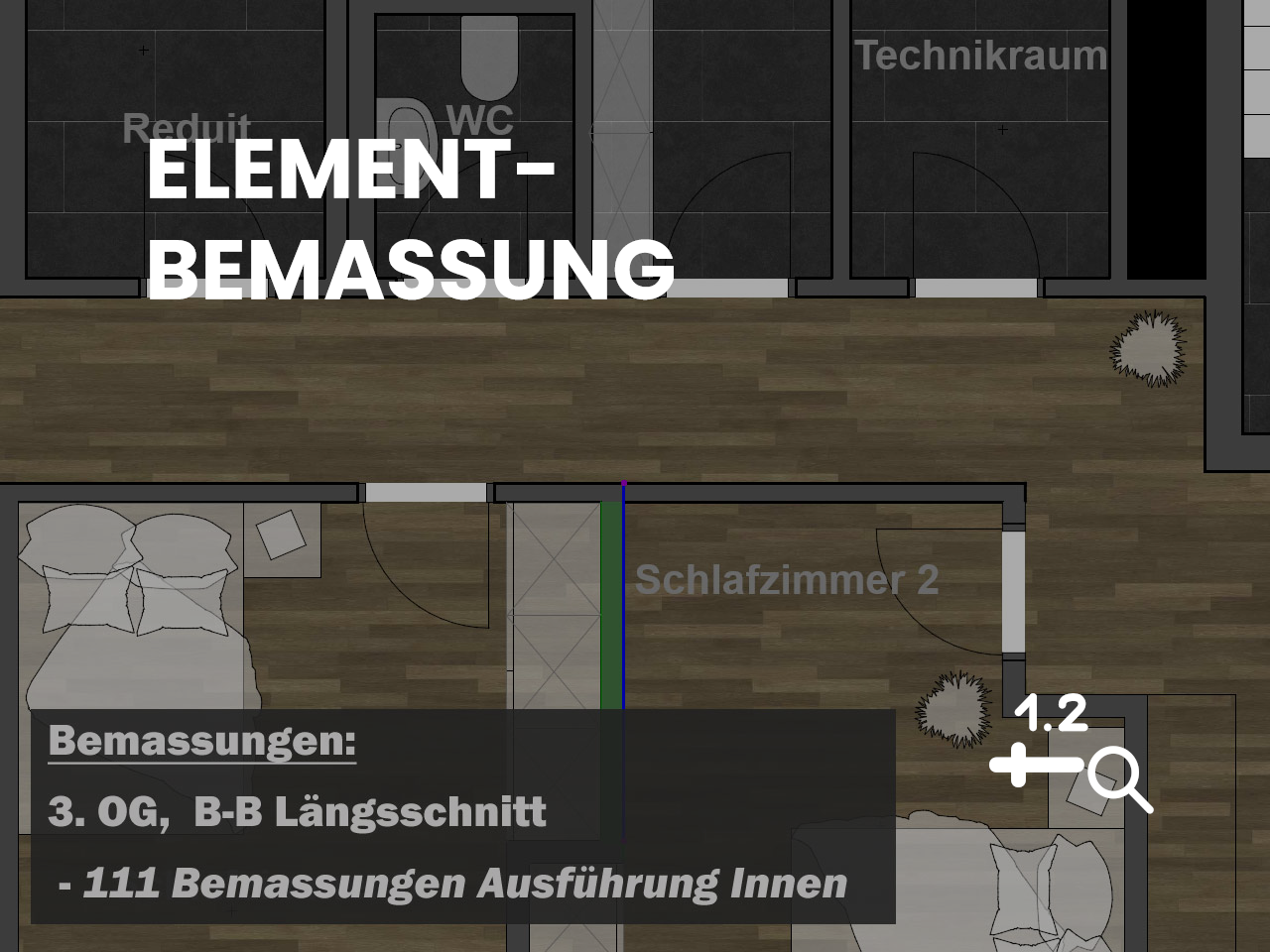

Welche Elemente sind in welcher Sicht bemasst? Mit dem "Verknüpfte Bemassung finden" können Sie alle verknüpfte Bemassungen eines aktivierten Elements anzeigen lassen. Bevor Sie ein Element löschen, können Sie kontrollieren in welcher Sicht Bemassungen betroffen sind.

Bemassungstypen aktivieren (Neu ab ArchiCAD 26 Update 26.05)

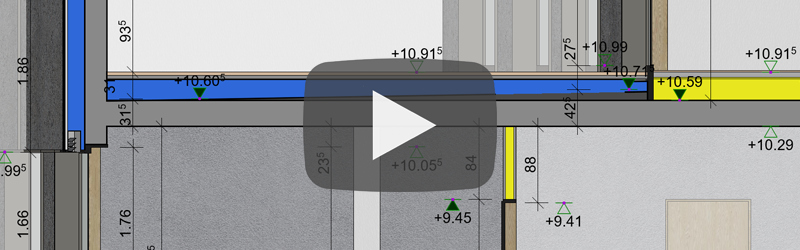

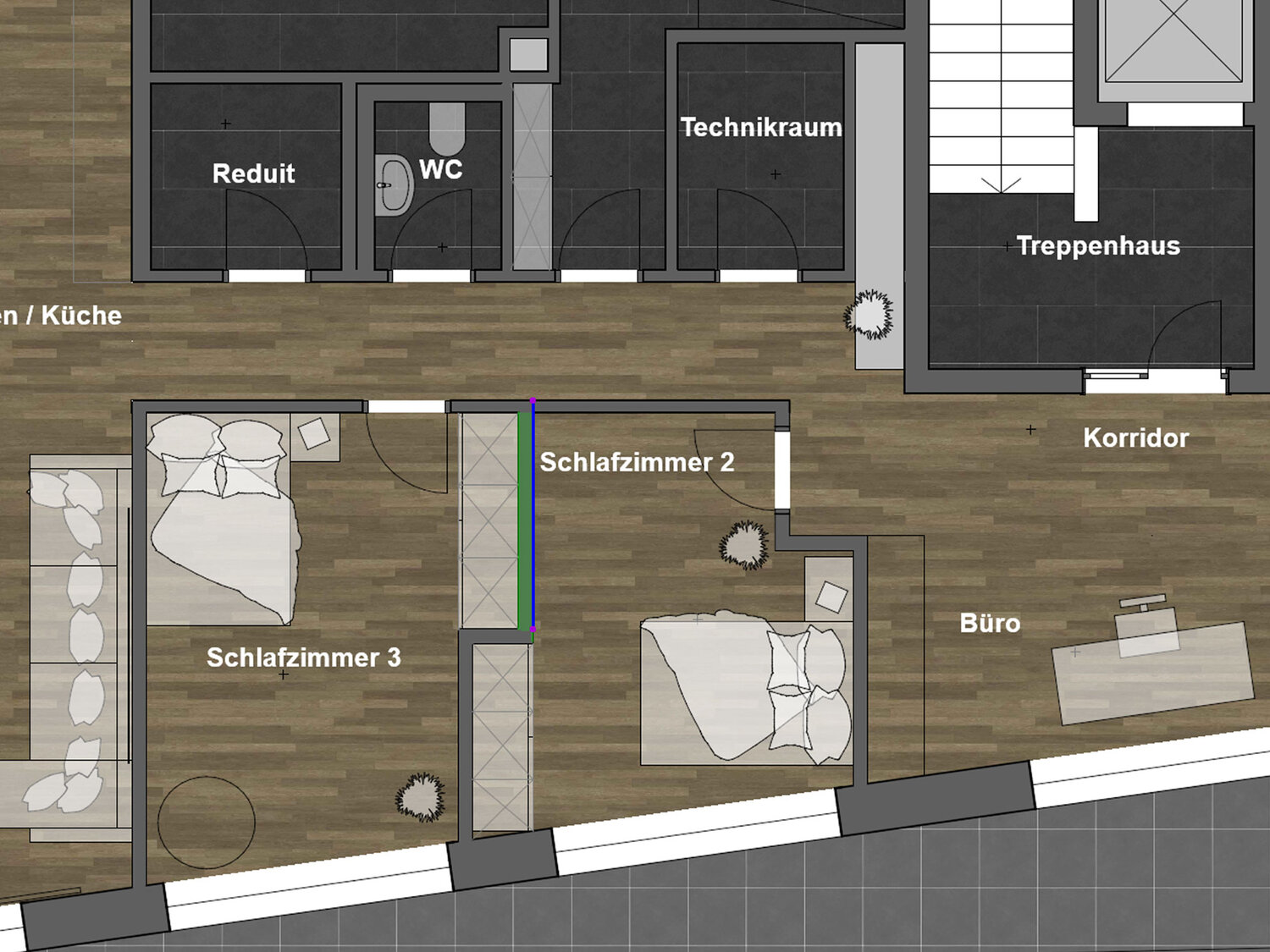

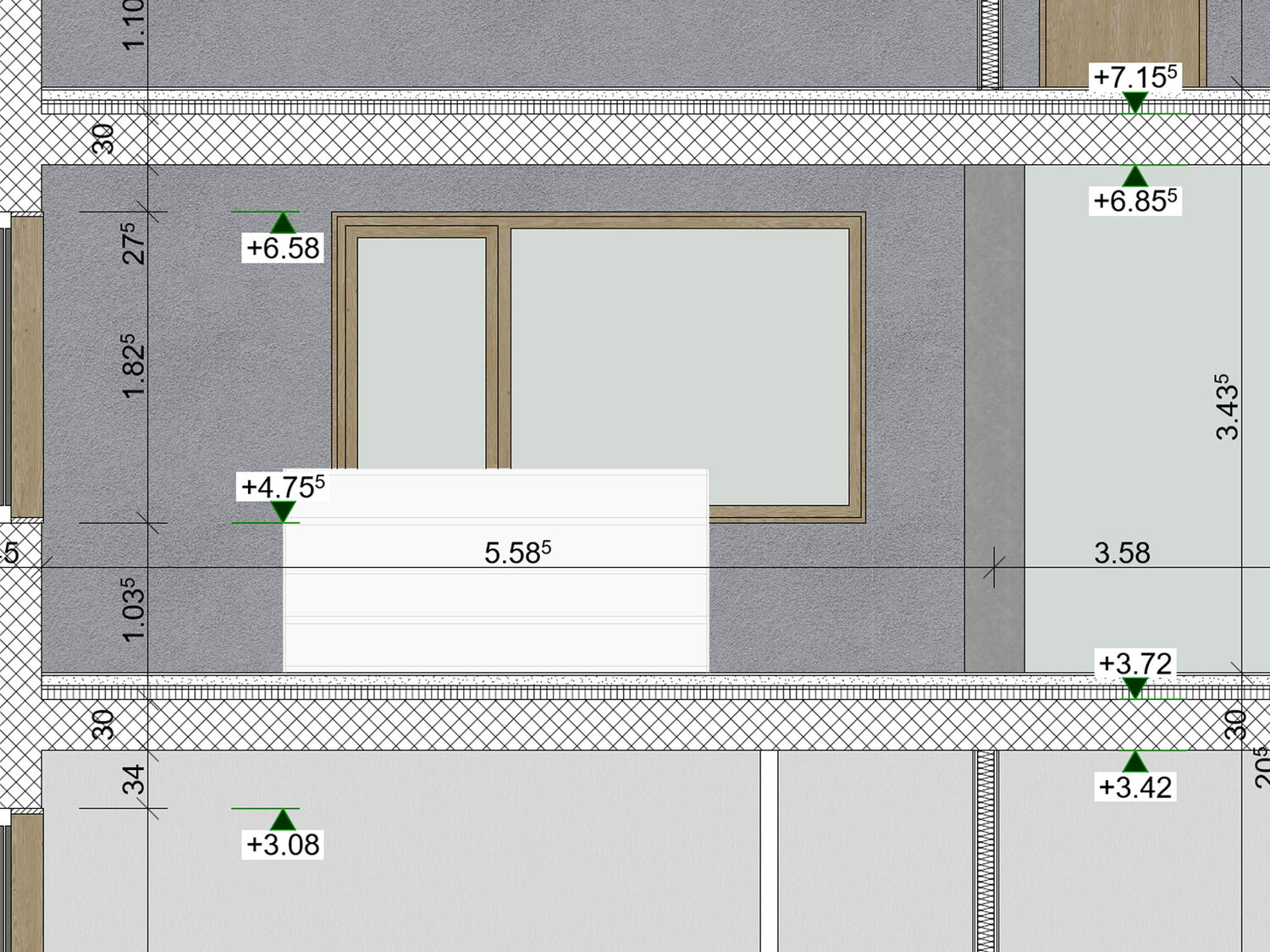

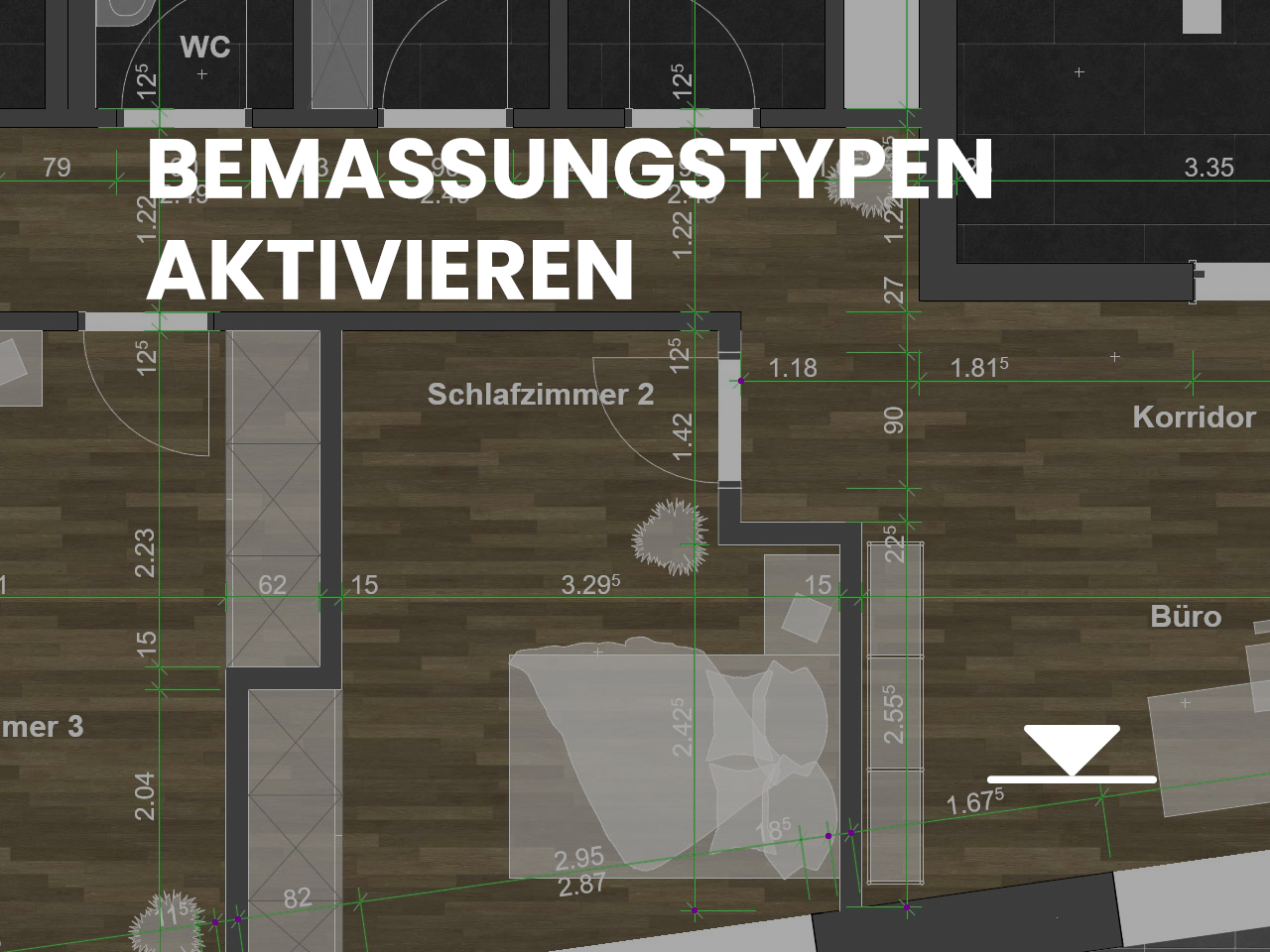

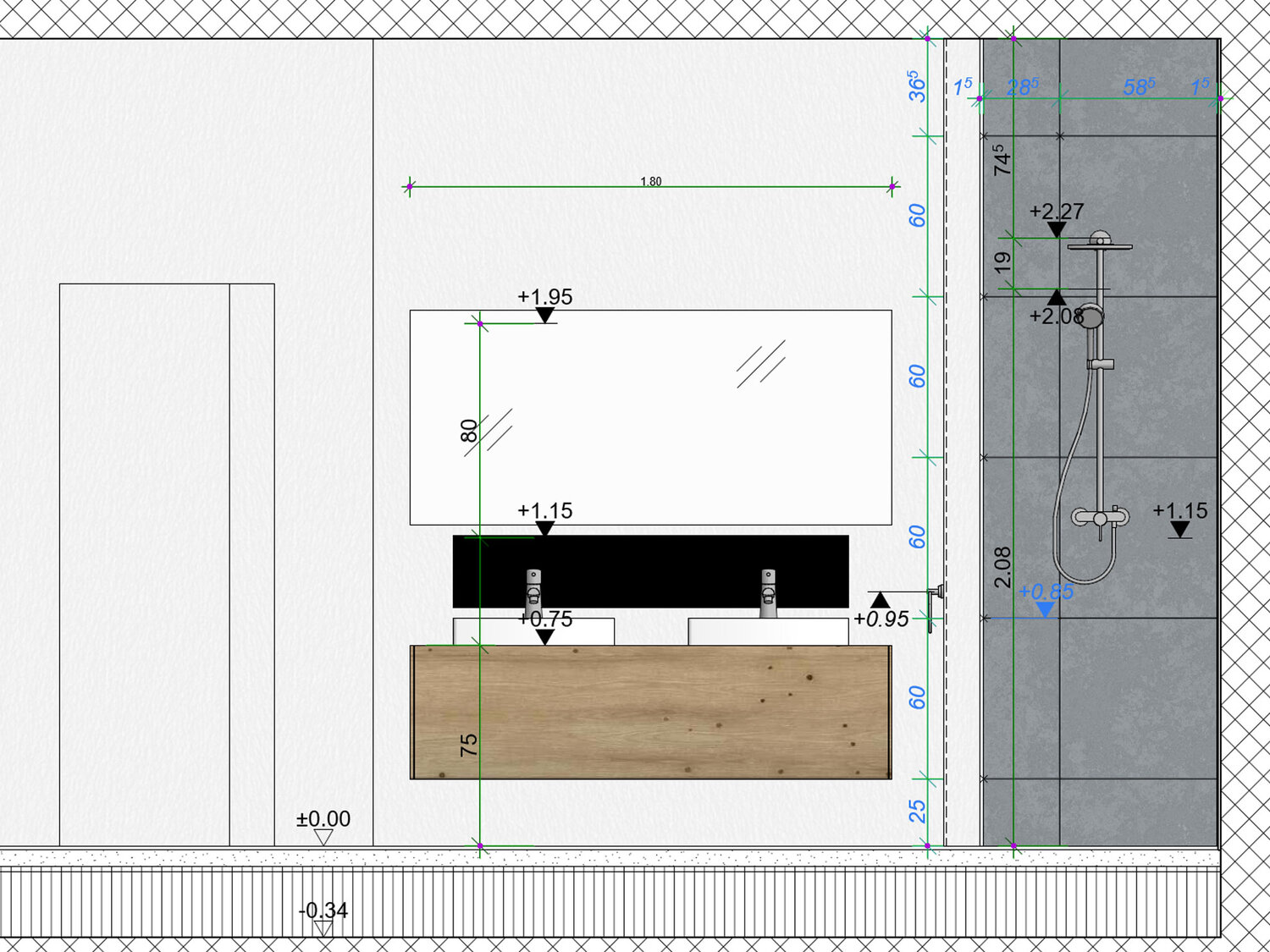

Mit dem "Bemassungstypen aktivieren" Tool können Sie die Bemassungen anhand ihrer Konstruktionsmethode aktivieren. Dies ermöglicht es Ihnen, Höhenkoten unabhängig von Linearen Bemassungen zu aktivieren und zu verändern.

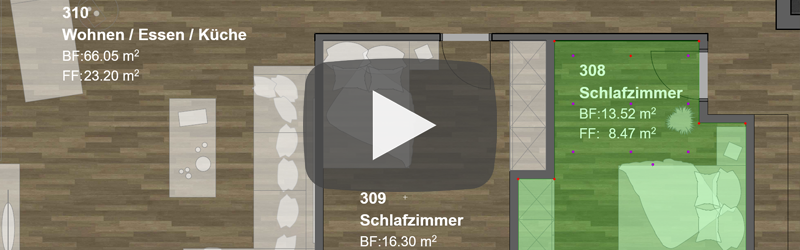

Raumstempel-Text zurücksetzen (Neu ab ArchiCAD 26 Update 26.05)

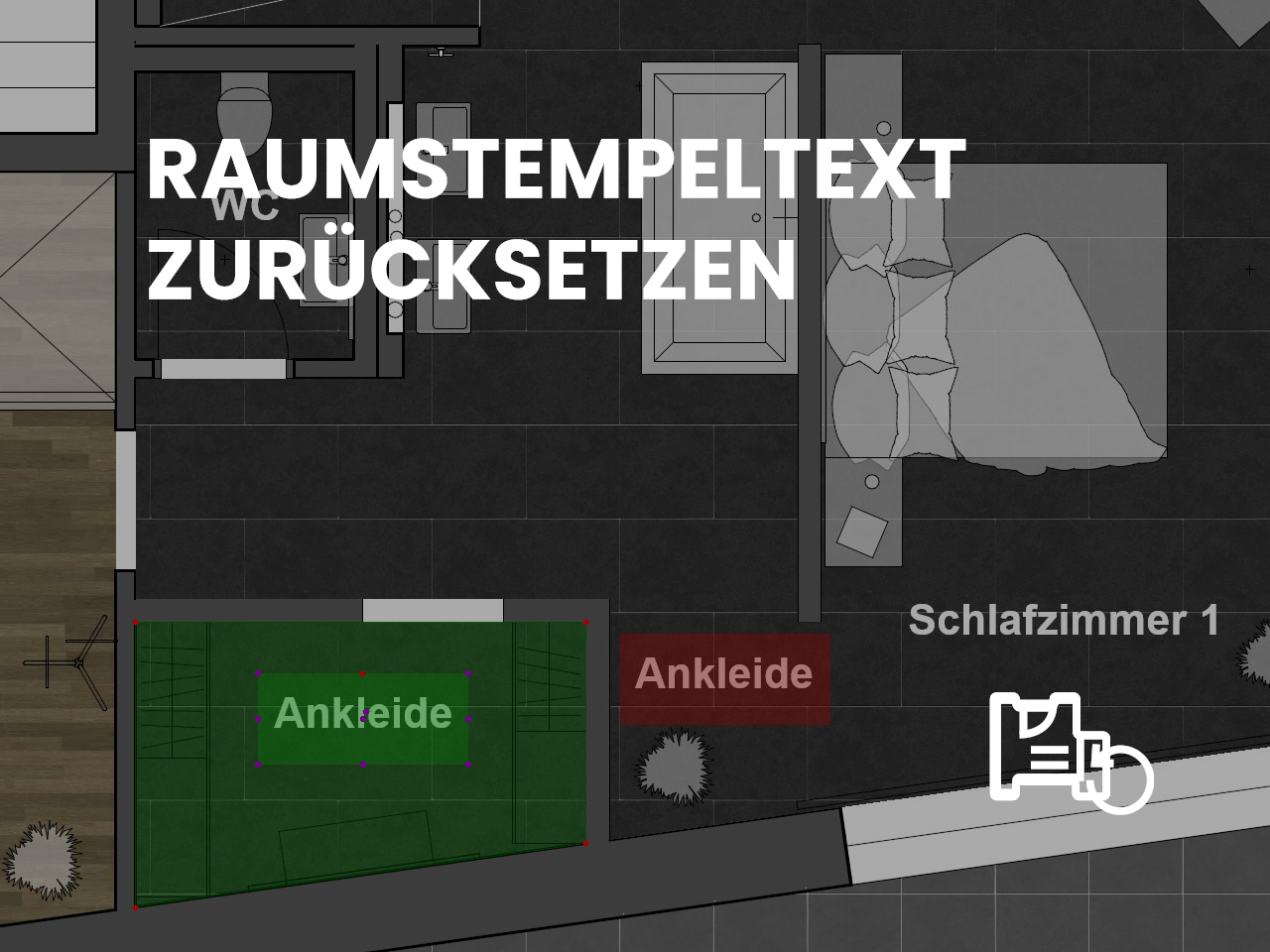

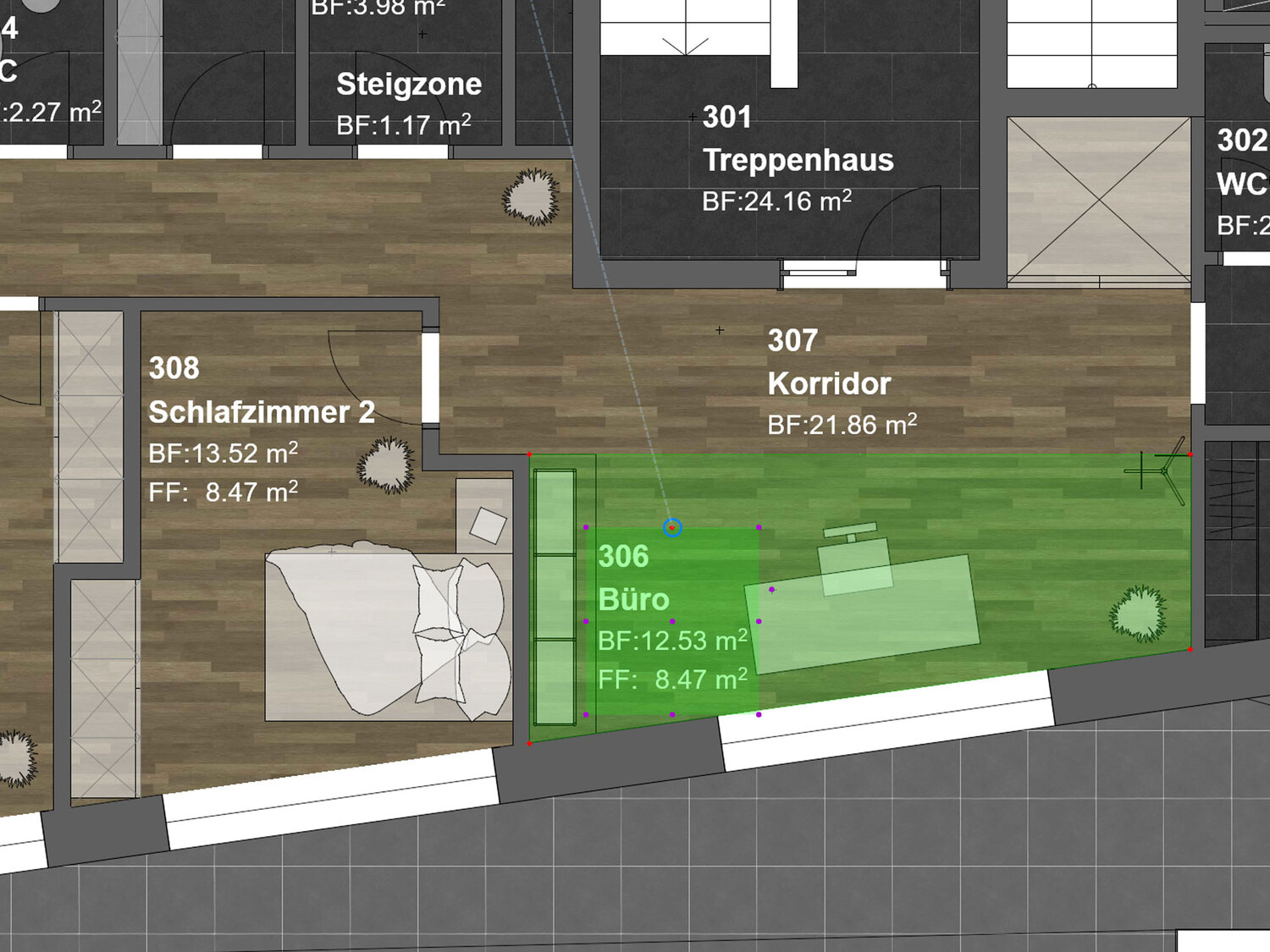

Mit dem swissTool Raumstempeltext zurücksetzen können jederzeit mit nur einem Klick die von Ihnen individuell verschobenen Raumstempeltexte wieder an ihre ursprüngliche Position zurücksetzen.

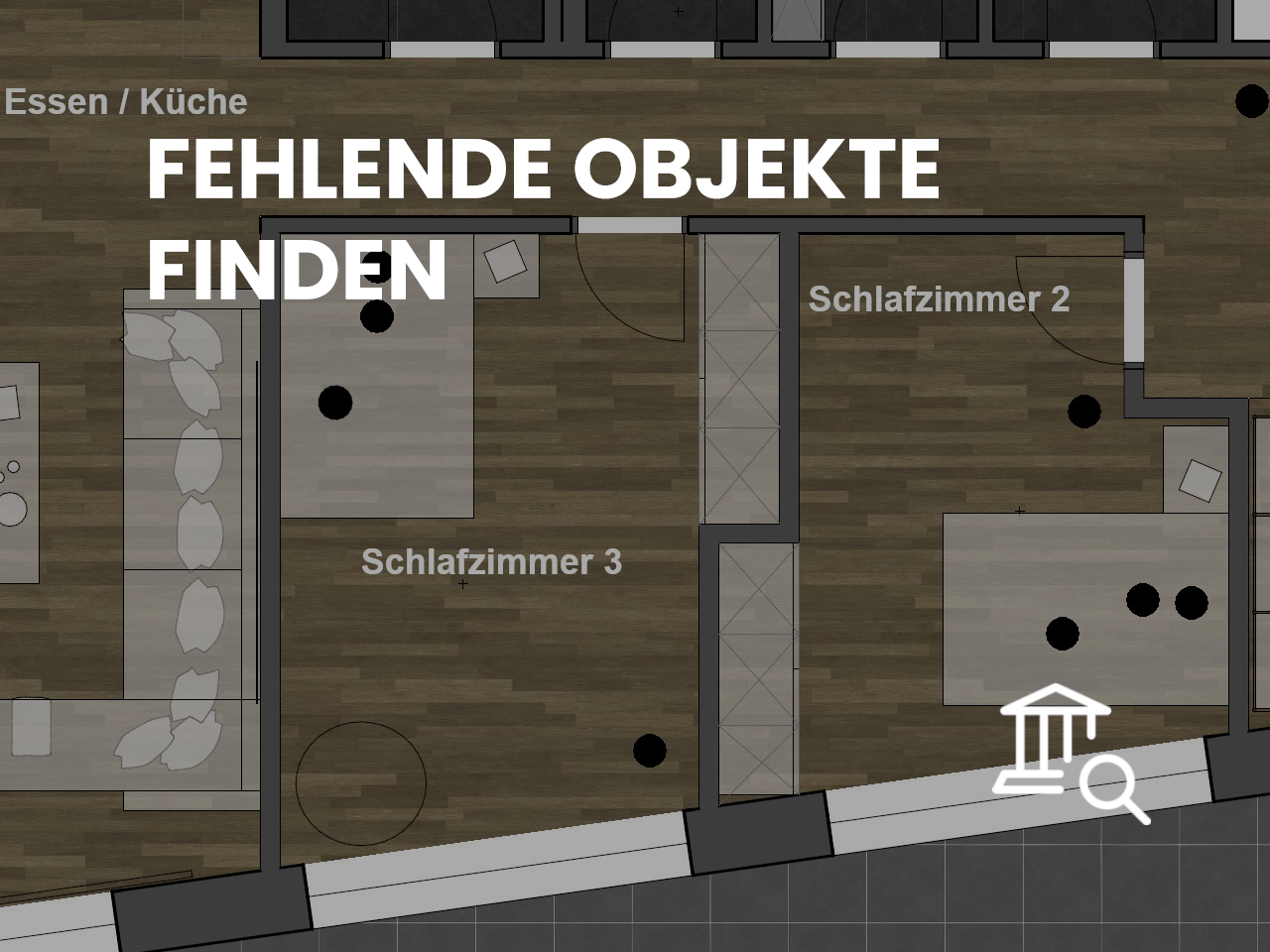

Fehlende Objekte finden

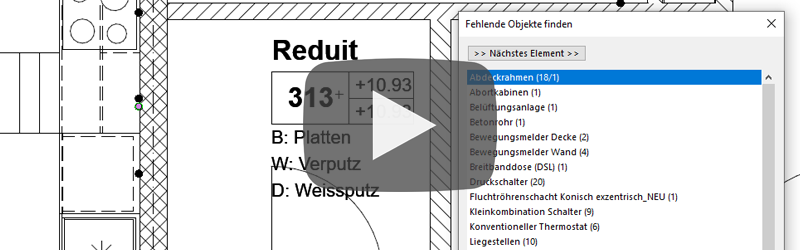

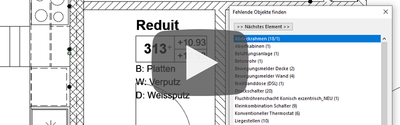

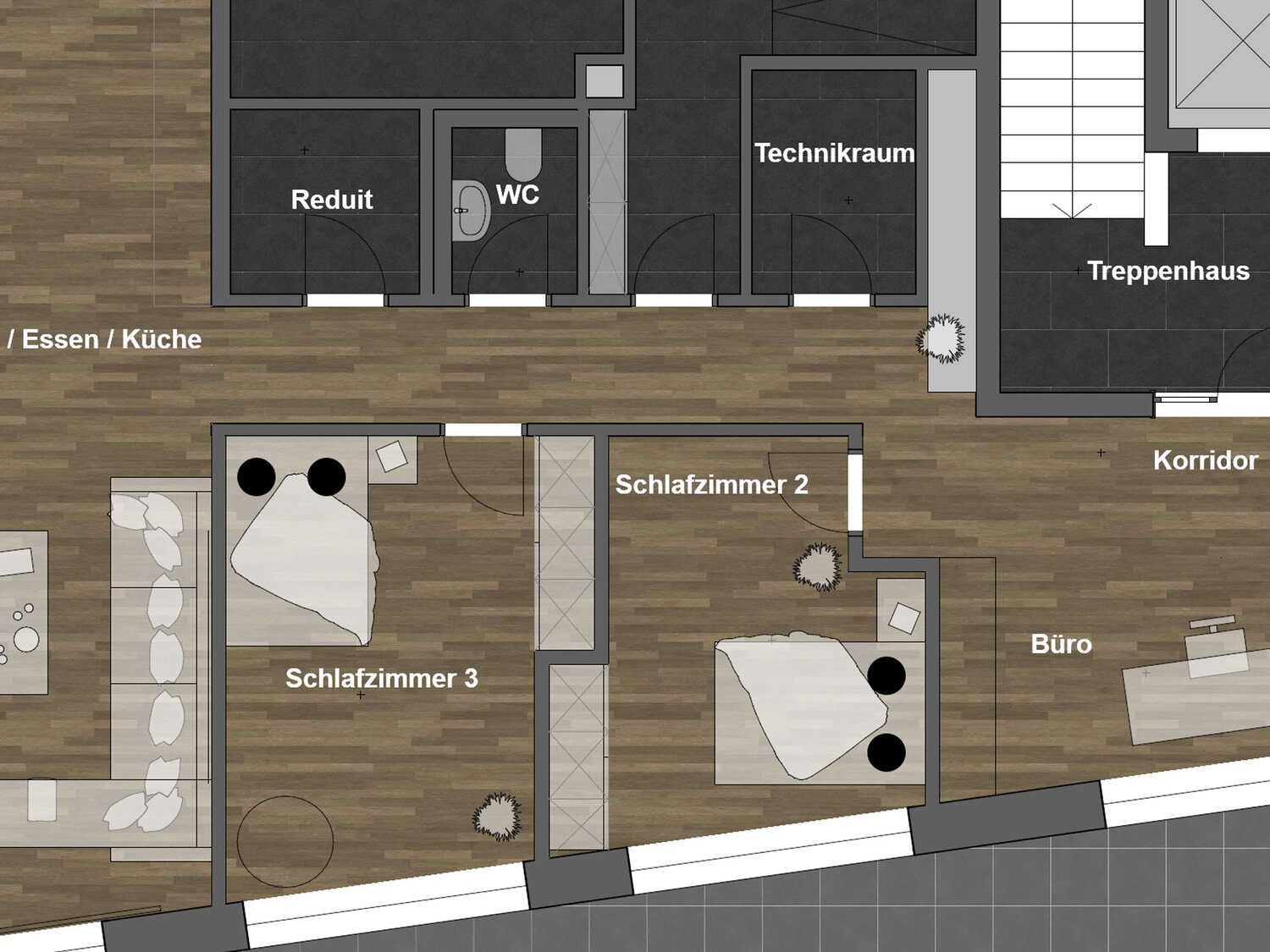

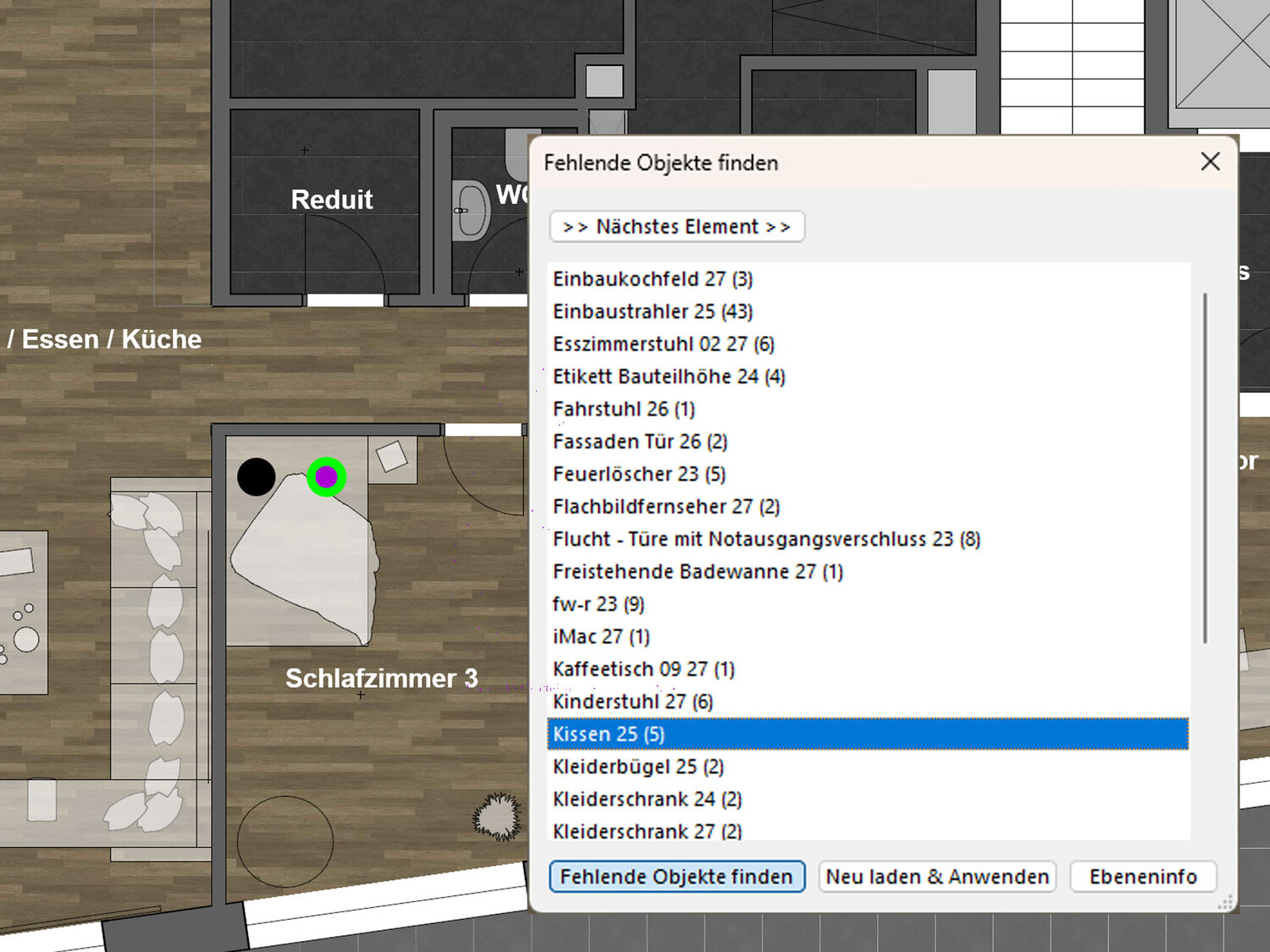

Mit dem "Fehlende Objekte finden" Tool können Sie alle fehlenden Bibliothekselement in einem Projekt finden und aktivieren lassen. Es werden alle fehlenden Elemente aufgelistet, die somit nacheinander bereinigt werden können.

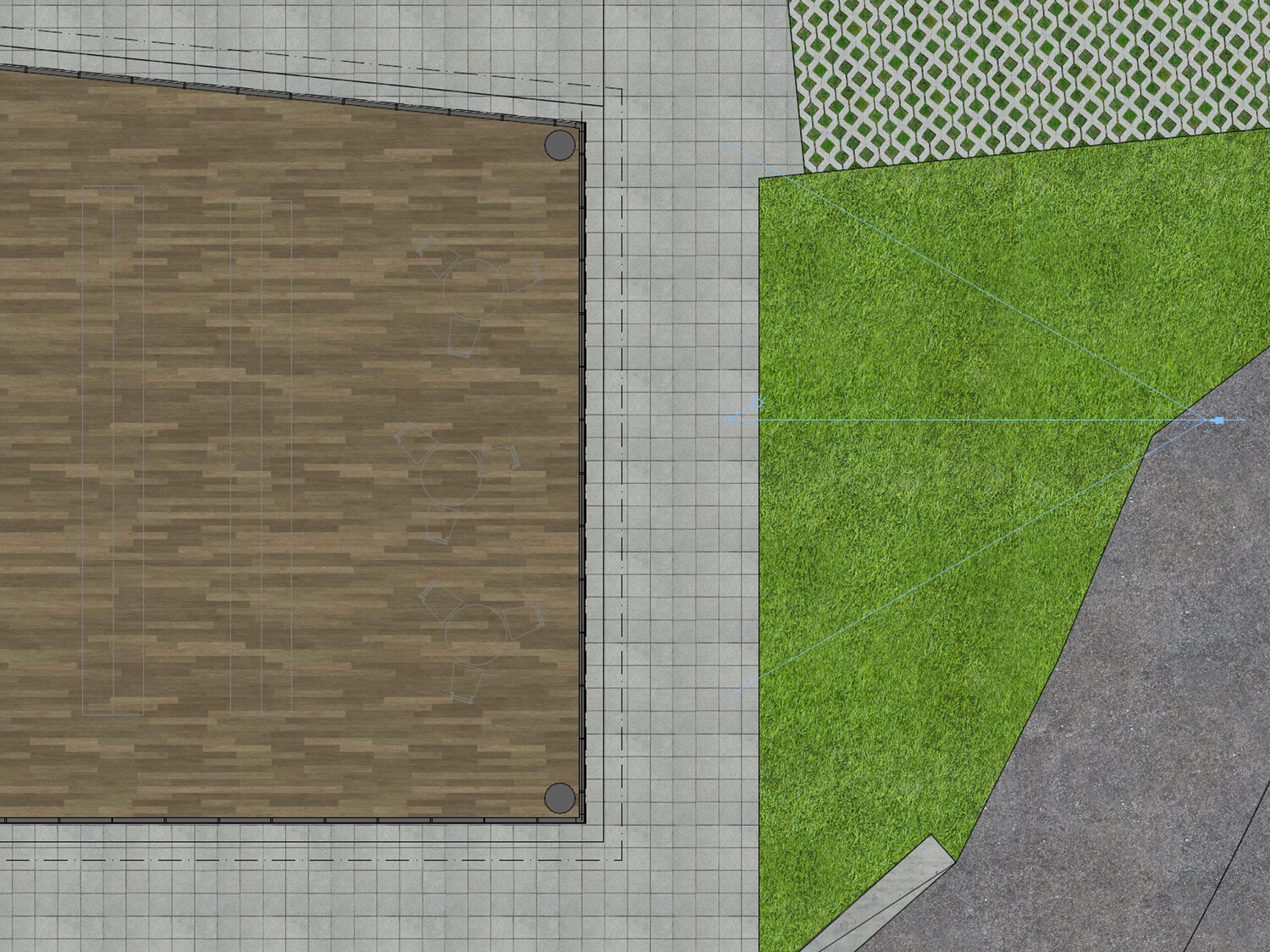

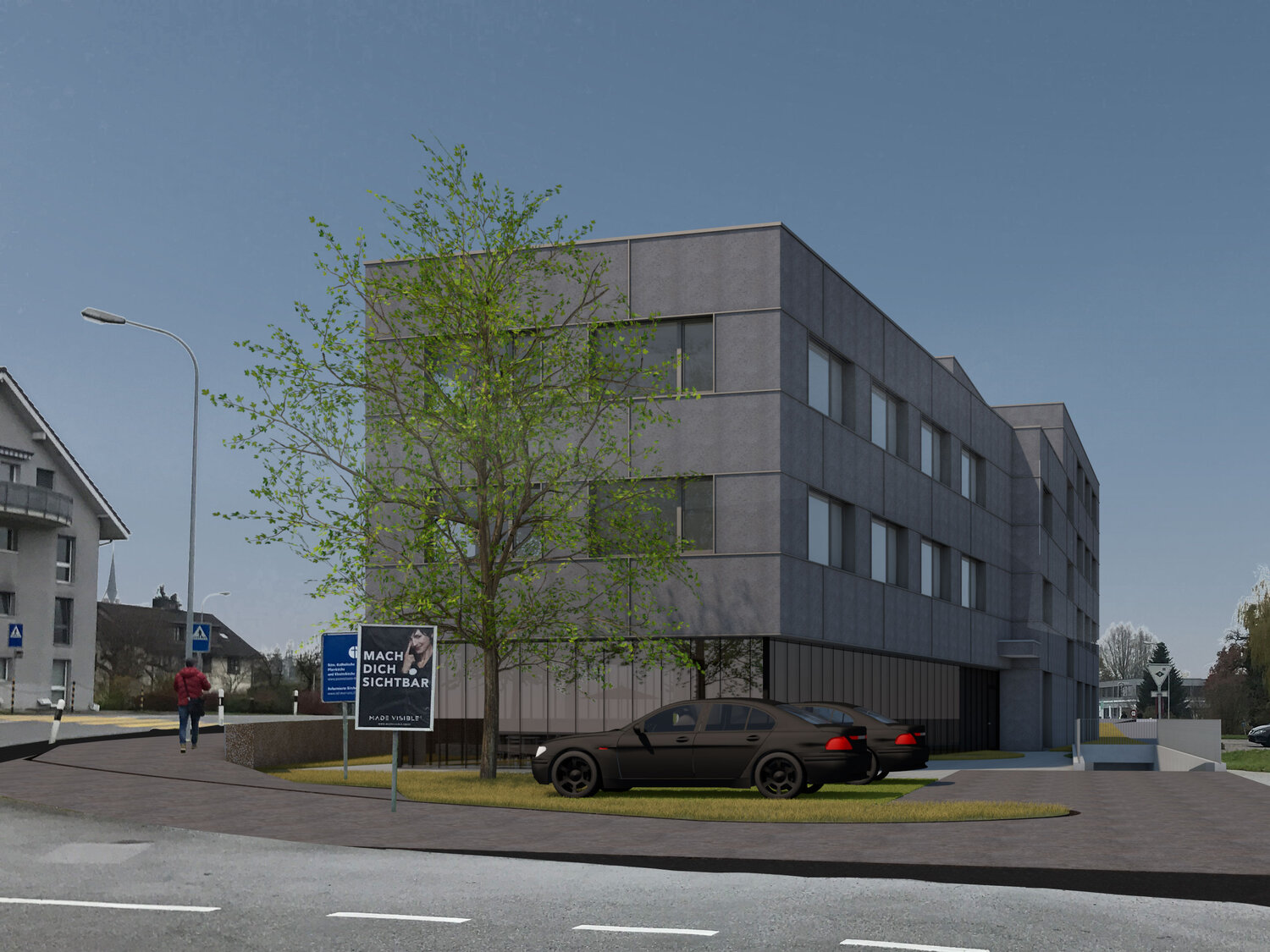

Modelleinpassung

Einpassungen eines 3D Gebäudes in ein reales Bild mit der korrekten Perspektiveneinstellung.
