Abbruch Elemente transparent darstellen

In der Ansicht werden die Abbruch-Elemente nicht automatisch transparent dargestellt und verdecken Elemente im Hintergrund. Manchmal ist dies jedoch nicht erwünscht, weil man diese sehen möchte.

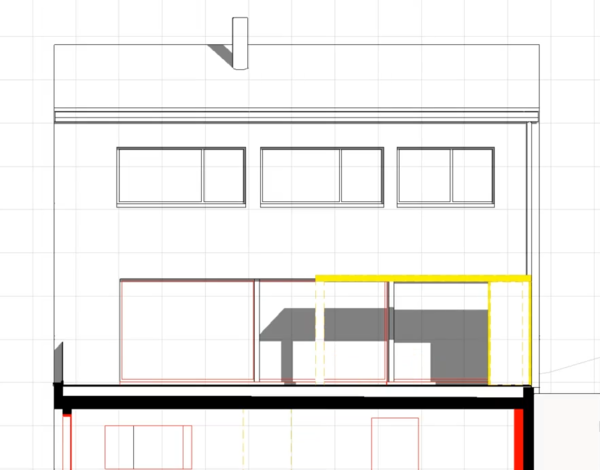

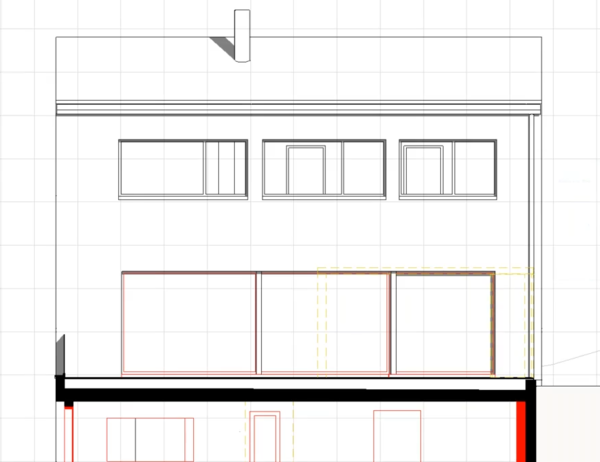

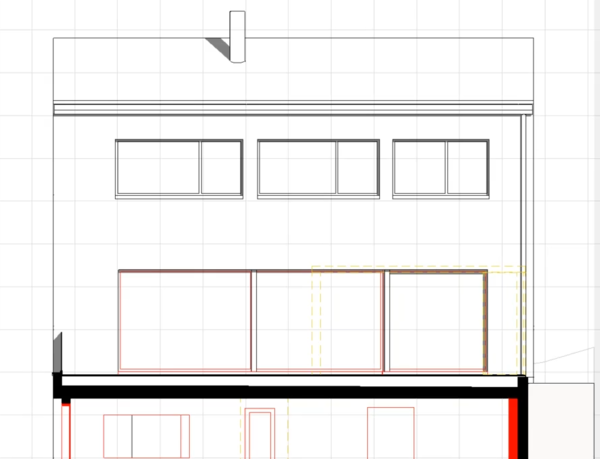

Im Beispiel rechts wird durch eine abzubrechende Pergola geschnitten. Die geschnittenen Elemente, z. B. die Decke wird massiv angezeigt. Die Abbruchelemente, die man nur in der Ansicht sieht, werden nicht deckend dargestellt.


Folgend werden zwei Möglichkeiten beschrieben, wie Sie dies umsetzen können.

Möglichkeit 2

Wenn Sie ohne das Erstellen einer separaten Abbruchebene auskommen möchten, so können Sie Ihrer grafischen Überschreibung eine neue Überschreibungsregel hinzufügen:

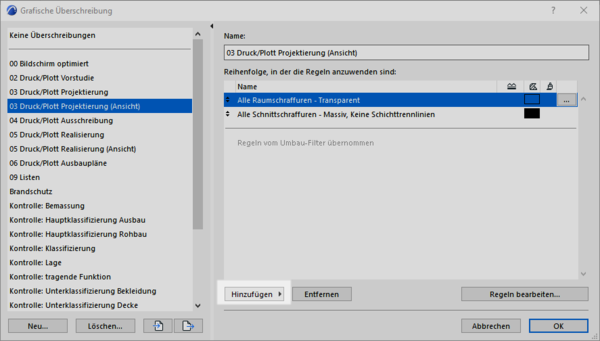

  • Klicken Sie auf den Hinzufügen-Button und wählen ganz unten aus der Liste Eine neue Regel erstellen... aus. Vergeben Sie einen sinnvollen Namen, z. B. Abbruchelemente transparent.
  • Öffnen Sie die neue Regel, indem Sie sie doppelklicken oder auf den ...-Button klicken.
  • Definieren Sie folgende Kriterien für die Überschreibung:
    • Element-Typ: Alle Typen
    • Umbau-Status: Abbruch

Transparenz-"Hauptschalter":

Kontrollieren Sie in den Ansichts-/Schnitt-Einstellungen, dass unter Modelldarstellung die Transparenz eingeschaltet ist. Der Button funktioniert quasi als "Hauptschalter", um grundsätzlich Transparenzen zuzulassen. Er muss also zwingend eingeschaltet sein, damit die oben erstellte Regel Anwendung finden kann.
