Sichern als Plotfile (*.plt)

Um aus ArchiCAD eine Plotdatei für den Plotservice oder zur Kontrolle auszugeben, führen Sie folgende Schritte durch:

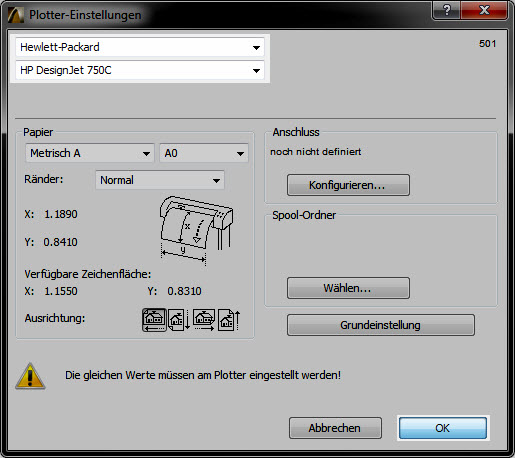

Öffnen Sie über das Menü Ablage -> Plottereinstellungen die Plottereinstellungen.



Wählen Sie unter den Plottereinstellungen den gewünschten Plotter aus (am Besten mit Rücksprache beim Plotservice). Die Einstellungen mit OK bestätigen.

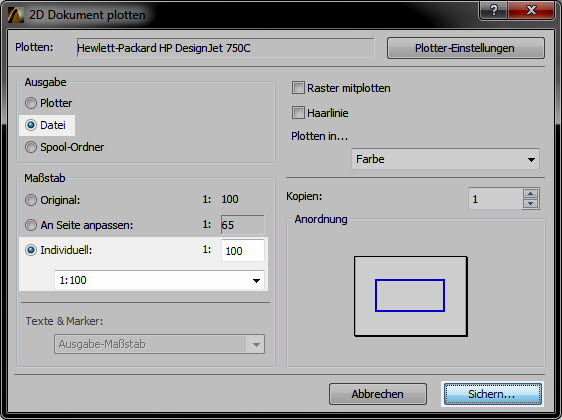

Öffnen Sie über das Menü Ablage -> Das Plotten- Fenster



Stellen Sie nun die Ausgabe auf Datei, um eine *.plt Datei zu erstellen. Sollte der Ausgabemassstab nicht stimmen, können Sie diesen noch anpassen, bevor Sie dann mit Sichern das *.plt an Ihrem gewünschten Ort speichern können. Ob diese *.plt Datei aus einem Grundriss/ Layoutfenster erstellt wird, spielt keine Rolle.
