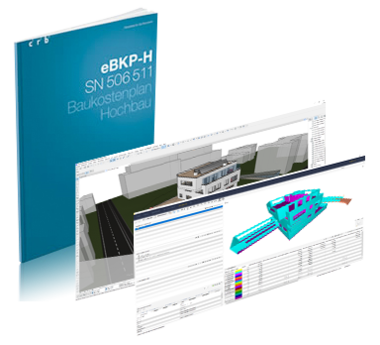

Mit der eBKP-H Rolle vom SwissPackage für Solibri, erhalten Sie ein Ausmass nach der eBKP-H Gliederung von entsprechend strukturierten Modellen auf Knopfdruck.

Inhalt der Rolle

Die Rolle besteht aus einer Klassifikation und einer darauf basierenden Auswertungsdefinition. Diese gliedert ein strukturiertes IFC-Modell nach dem Baukostenplan Hochbau eBKP-H.



Zusätzlich ist eine regelbasierte Überprüfung formaler Kriterien enthalten, welche sicherstellt, dass die geforderten Eigenschaften aus dem Modell für die Klassifikation nach eBKP-H enthalten sind. So sehen Sie auf einen Blick, ob die Modellelemente mit den notwendigen Merkmalen versehen wurden. Nutzen Sie dies als zusätzliche Hilfe bei der Qualitätssicherung des Ausmasses.



Als Letztes enthält die Erweiterung allgemeine Auswertungen und Excel Vorlagen für die Ausgabe als Listen. Damit wird für jede Ebene vom eBKP-H die relevante Bezugsmenge gemäss der Ausmassregelung herausgefiltert. Um eine Kostenberechnung durchzuführen, können Sie danach diese Bezugsmengen mit Ihren Kostenkennwerten multiplizieren.



Für Bauadministrationsprogramme wie BauPlus und Messerli stehen spezifische Auswertungen und Excel-Vorlagen für den Export zur Verfügung. Die Daten können direkt in die Software von BauPlus und Messerli importiert und weiterverwendet werden.

Strukturierter Modellaufbau

Merkmale ergeben eBKP-H Klassen

Um eine Modellgliederung nach eBKP-H zu erreichen, wird auf den Ansatz zurückgegriffen, dass ein Modell mit allgemeinen Merkmalen erst in der Auswertungssoftware nach eBKP-H gegliedert wird. Dieser Ansatz bietet den Vorteil, dass Modellelemente beliebig viele Merkmale besitzen können. Ausserdem muss der Modellierer kein detailliertes Wissen über den eBKP-H haben, um ein strukturiertes Modell zu erzeugen. Zuletzt wird bei diesem Ansatz vorwiegend auf Merkmale zurückgegriffen, welche im IFC-Datenmodell festgelegt und standardisiert sind.

eBKP-H Modellierungsrichtlinien

Um ein Ausmass nach der eBKP-H Struktur von einem digitalen Bauwerksmodell generieren zu können, müssen Sie einige Grundregeln bei der Modellierung berücksichtigen. Hier finden Sie alle wichtigen Hinweise, welche Sie bezüglich Modellaufbau berücksichtigen müssen, um ein Modell mit der eBKP-H Rolle vom SwissPackage auswerten zu können. Neben allgemeinen Modellierungsrichtlinien finden Sie natürlich auch spezifische Beschreibungen für ArchiCAD in der Kurzhilfe eBKP-H Modellierungsrichtlinien für ArchiCAD 23.

Modellplan für eBKP-H

Downloads:

eBKP-H Ausmass Erweiterung zusätzlich erhältlich

Nach wie vor finden Sie im Solibri Solution Center noch eine vom SwissPackage unabhängige Erweiterung unter dem Namen eBKP-H Ausmass. Die Inhalte dieser Erweiterung (Regeln, Klassifikation, Auswertungen) stützen sich auf Modellierungsrichtlinien für ArchiCAD 21 und 22. Softwareunabhängige Modellierungsrichtlinien gibt es für diese Erweiterung nicht, ebenfalls sind keine direkten Schnittstellen zu Bauadministrationsprogrammen enthalten. Wir empfehlen Ihnen daher neue Projekte mit den Inhalten aus dem SwissPackage zu bearbeiten, stellen Ihnen aber die unabhängige Erweiterung nach wie vor zur Verfügung für die Bearbeitung älterer Projekte.
