• Öffnen Sie im Navigator den Ausschnitt Kante versetzen.
• Wählen Sie eine obere Kante des linken Quaders aus (Klick). Die Petpalette erscheint: Ändern Sie die Höhe der Kante mit dem Befehl Kante versetzen. Sie können die SHIFT-Taste verwenden, um die Z-Achse zu fixieren.

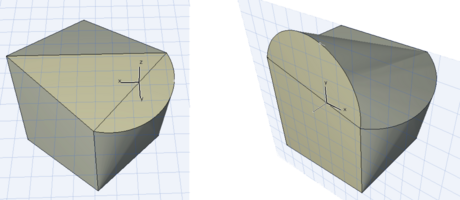

• Öffnen Sie im Navigator den Ausschnitt Knotenpunkt einfügen.
• Wählen Sie die obere, vordere Kante des linken Quaders aus (Klick). Verwenden Sie den Befehl Neuen Knotenpunkt einfügen. Achten Sie auf die 3D-Bearbeitungsebene bzw. passen Sie diese ggf. an.

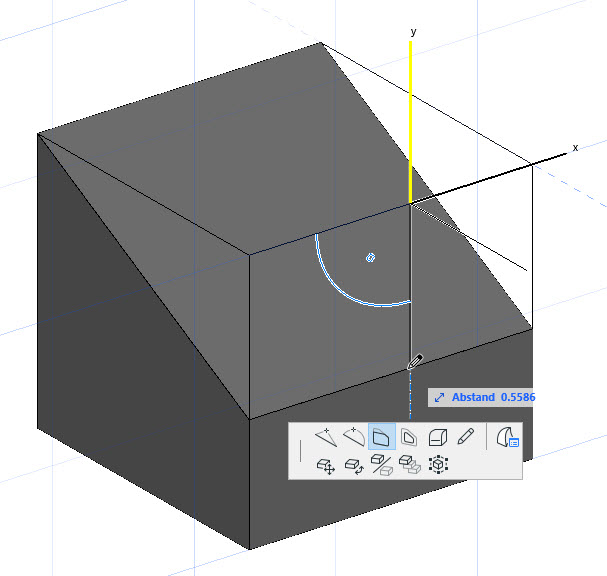

• Öffnen Sie im Navigator den Ausschnitt Box strecken.
• Wählen Sie den linken Quader aus und klicken auf die obere, vordere Ecke. Die Petpalette erscheint: Wählen Sie den Befehl Box strecken . Klicken Sie auf eine Ecke oder Kante als Ausgangspunkt für die Streckung und probieren Sie die drei verschiedenen Streck-Arten aus: Strecken, Strecken zentriert und Verziehen.

• Öffnen Sie im Navigator den Ausschnitt Kante kopieren.
• Wählen Sie eine oder mehrere Kanten des linken Quaders aus (SHIFT+CTRL+Klick) und wählen Sie den Befehl Kopie verschieben aus dem Menü Bearbeiten.

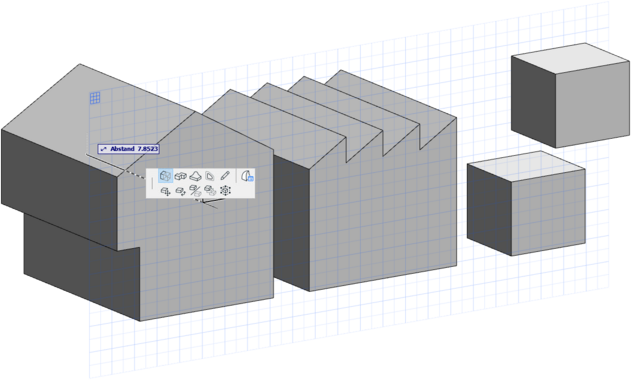

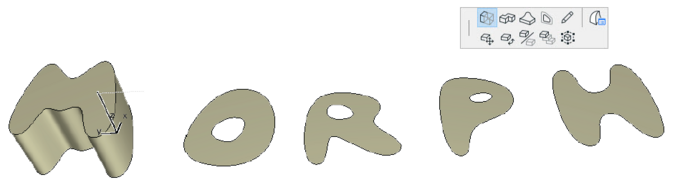

• Öffnen Sie im Navigator den Ausschnitt Fläche ziehen/drücken.
• Klicken Sie auf eine Fläche. Die Petpalette erscheint. Wählen Sie Ziehen/Drücken.
• Gedrückt / gezogen wird immer senkrecht zur aktivierten Fläche. Der Befehl kann auch für mehrere Flächen gleichzeitig verwendet werden, selbst wenn diese zu unterschiedlichen Morphs gehören, jedoch müssen alle aktivierten Flächen in dieselbe Richtung zeigen.

• Öffnen Sie im Navigator den Ausschnitt Alle Kanten einer Fläche versetzen.
• Wählen Sie mit CTRL+SHIFT+Klick eine Fläche aus. Die Petpalette erscheint. Wählen Sie Alle Kanten versetzen. Klicken Sie ein weiteres Mal um den Versatz vorzunehmen.

• Öffnen Sie im Navigator den Ausschnitt Mit Flächen bedecken.
• Gelöschte Flächen können jederzeit wieder hergestellt werden.
• Aktivieren Sie vier Kanten (Ctrl+SHIFT+Klick) und gehen ins Menü Ändern / Morph / Mit Flächen bedecken... (Scharfe Kanten)

• Aktivieren Sie die erstellten Elemente und betrachten sie im 3D-Fenster. Die ersten beiden (flächigen) Morphs liegen in der Schnittebene, der 3. Morph(-Körper) liegt davor, der 4. dahinter.

Information:

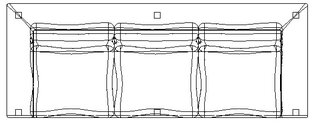

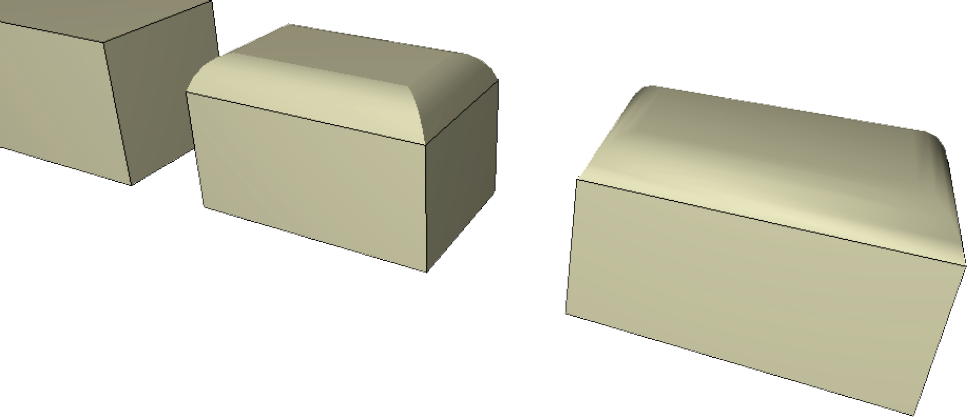

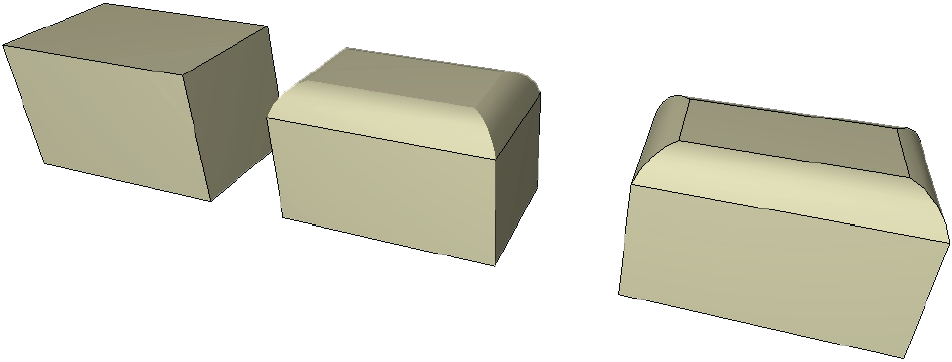

Für Morph-Kanten stehen 3 mögliche Kanten-Typen zur Auswahl:

• Hart
• Ausgeblendet oder
• Weich

Ausgeblendete Kanten werden nicht gedruckt, teilen aber trotzdem die benachbarten Flächen. Weiche Kanten werden weder gedruckt noch angezeigt und vereinen die angrenzenden Flächen in eine einzige 3D-Oberfläche. Standardmässig werden Morphs mit harten Kanten erstellt.

Öffnen Sie im Navigator den Ausschnitt Kanten-Typen.

Vorgehen:

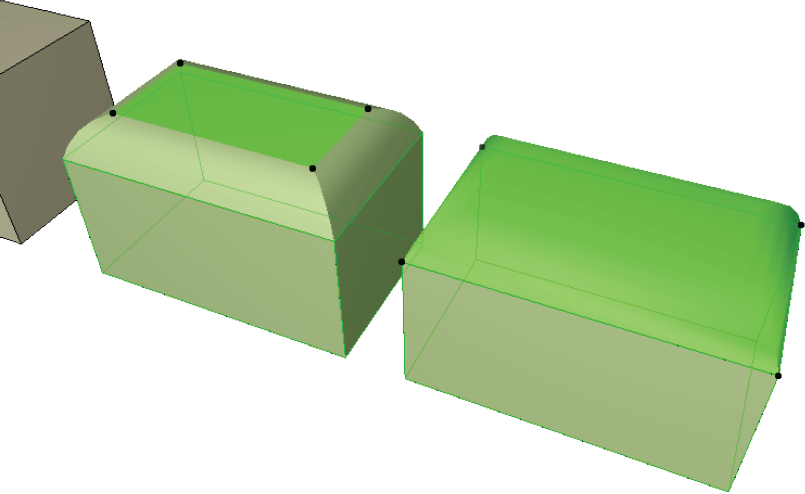

• Sie sehen 3 Boxen. Wählen Sie die oberen Kanten der mittleren aus und wechseln Sie den Kanten-Typ auf Ausgeblendet.

• Wählen Sie die oberen Kanten der rechten Box aus und wechseln Sie den Kanten-Typ auf Weich.

• Aktivieren Sie mit SHIFT+CTRL+Klick die oberen Flächen der beiden Boxen und vergleichen diese.

Information:

Alle Morph-Elemente haben ein „Haupt“-Material, das auf alle Flächen angewendet wird, die nicht individuell sind. Ausserdem wird dieses Material verwendet, wenn im Laufe der Morph-Bearbeitung neue Flächen entstehen.

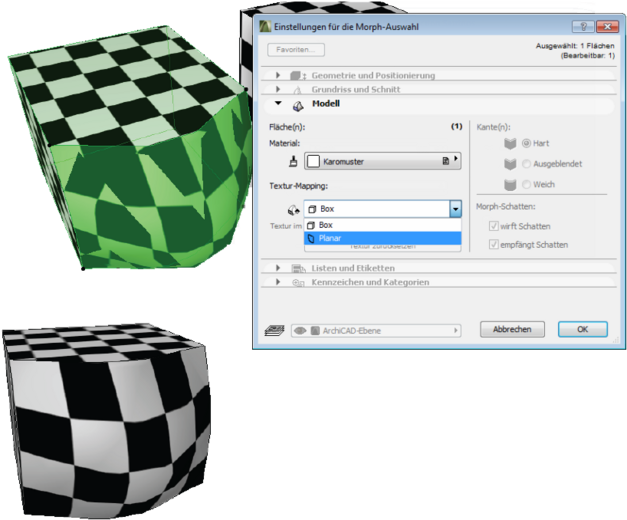

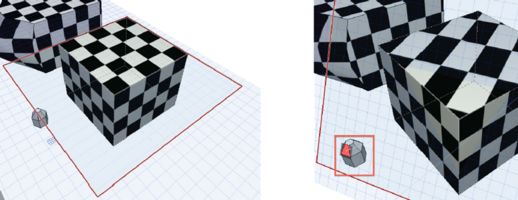

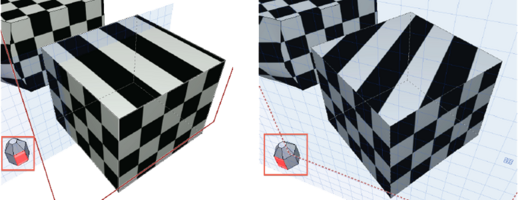

Für Morphs stehen die beiden Textur-Mapping-Optionen zur Auswahl:

• Box
• Planar

Anmerkung:

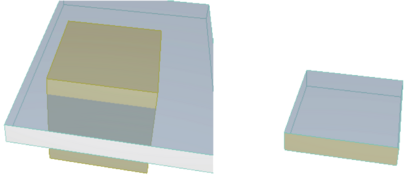

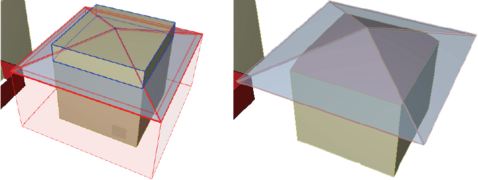

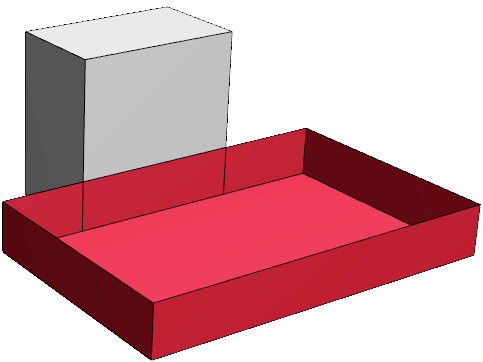

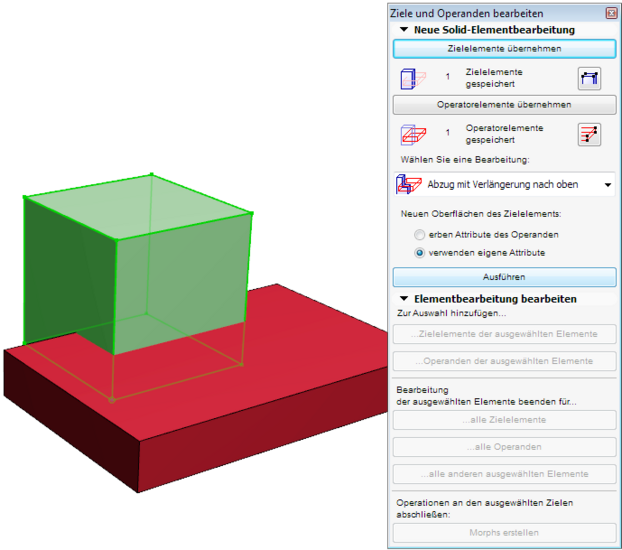

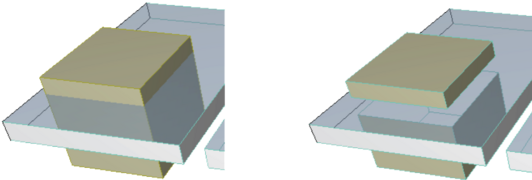

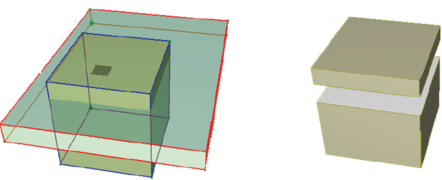

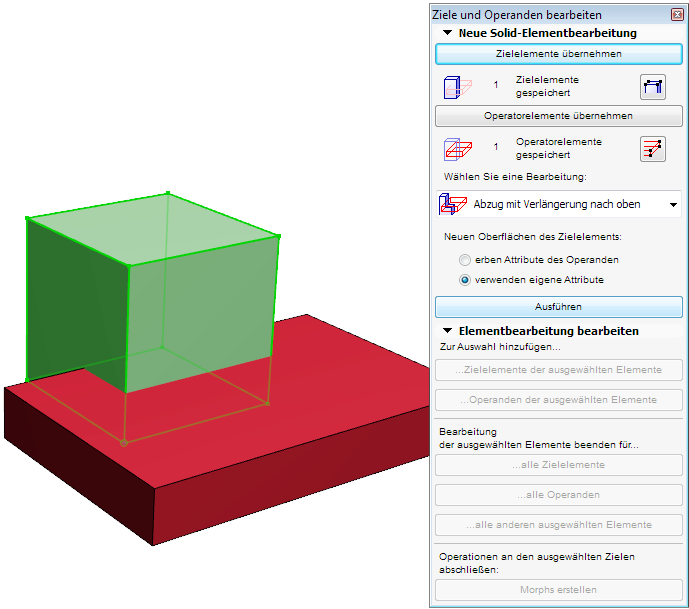

Die entstehende Beziehung zwischen den beiden Morphs ist assoziativ. Dies funktioniert solange der Morph mindestens eine Fläche hat, von der aus der Abzug berechnet werden kann.

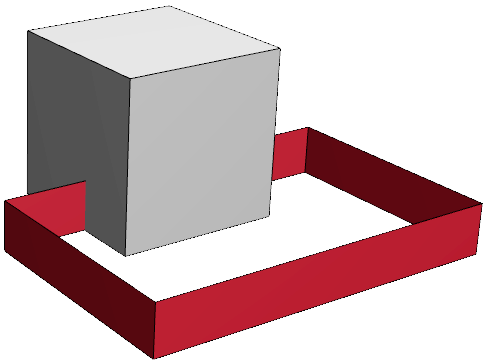

• Aktivieren und löschen Sie die obere Fläche des roten Morphs.

• Aktivieren und löschen Sie die untere Fläche des roten Morphs.

Anmerkung:

Die Geometrie des grauen Würfels wird wieder hergestellt, aber die Verbindung bleibt bestehen: Würde man dem roten Morph wieder eine neue Fläche hinzufügen, würde auch der Abzug wieder stattfinden.

Hinweis:

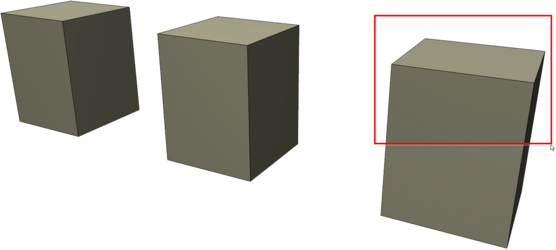

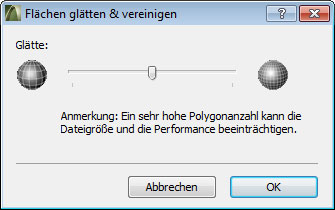

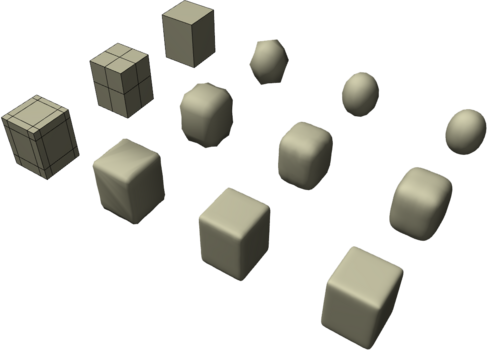

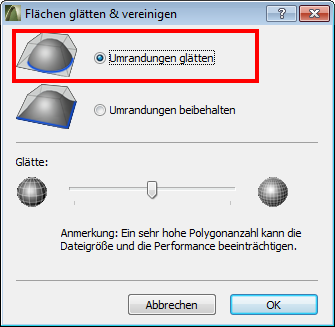

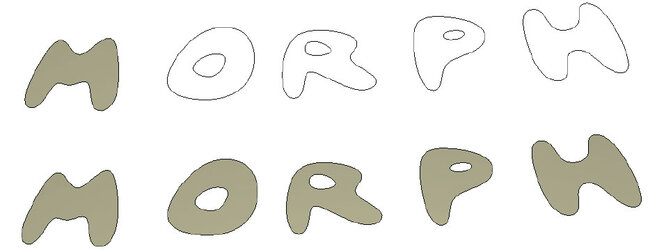

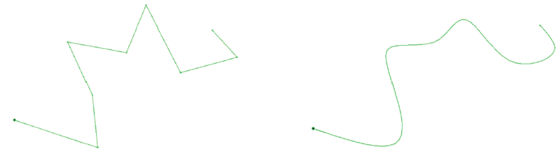

Bitte beachten Sie, dass bei zunehmendem Glättegrad auch die Polygonanzahl zunimmt. Im Beispiel des auf höchster Stufe geglätteten Quaders rechts unten beträgt die Polygonanzahl 5696. Zum Vergleich: der Morph links oben besteht aus gerade mal 6 Polygonflächen.

Vorgehen:

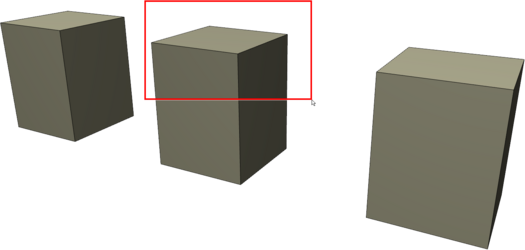

• Machen Sie bei dem mittleren Quader mit dem weissen Pfeilwerkzeug eine Teilauswahl, so dass die untere Fläche nicht ausgewählt ist (wie in der Abbildung) und gehen Sie ins Menü Ändern / Morph / Flächen glätten und vereinigen... Wählen Sie die Option Umrandungen beibehalten.

• Machen Sie nun zum Vergleich beim rechten Quader mit dem weissen Pfeilwerkzeug eine Teilauswahl, so dass die untere Fläche nicht ausgewählt ist. Gehen Sie wieder ins Menü Ändern / Morph / Flächen glätten und vereinigen... und wählen dieses Mal die Option Umrandungen glätten.

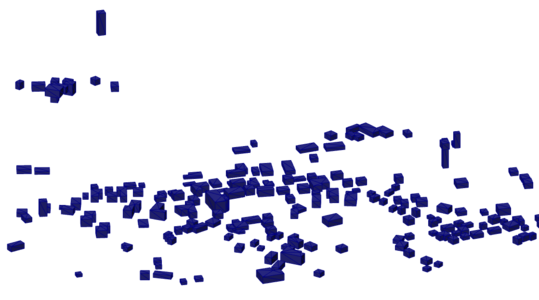

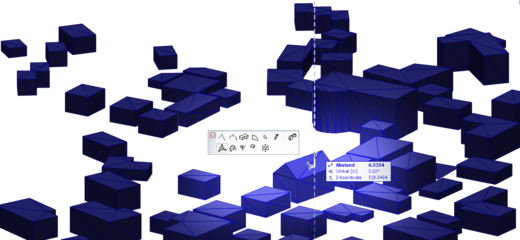

• Menü Ablage / Dazuladen...

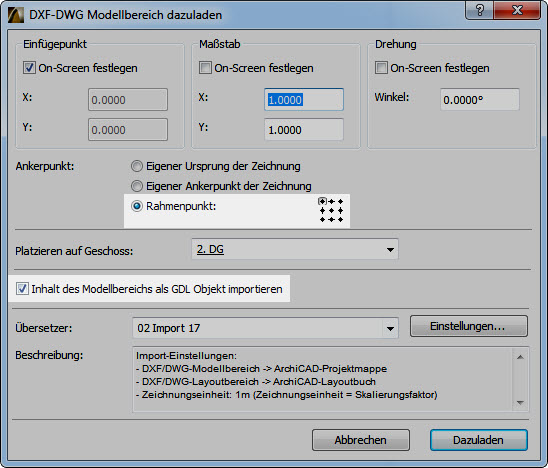

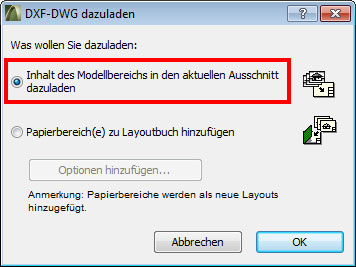

• Im sich öffnenden Dialogfenster die 3D-DXF bzw. 3D-DWG-Datei auswählen und auf Öffnen klicken.

• Die Option Inhalt des Modellbereichs in den aktuellen Ausschnitt dazuladen wählen und auf OK klicken.

Wichtig:

Im Dialogfenster unbedingt einen Haken setzen bei Inhalt des Modellbereichs als GDL Objekt importieren und auf Dazuladen klicken.

• Klicken Sie auf den Grundriss um das Objekt zu platzieren. Es erscheint ein Ebenen-Dialogfenster, in dem Sie bestimmen können, welche Ebenen berücksichtigt werden sollen. Mit OK bestätigen.

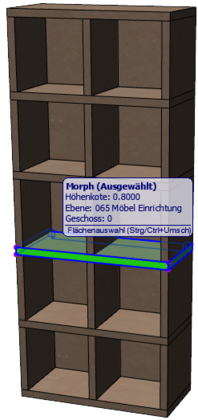

• Aktivieren Sie das Bibliothekselement und gehen ins Menü Ändern / Morph / Auswahl in Morphs konvertieren; evtl. erscheint folgende Warnung:

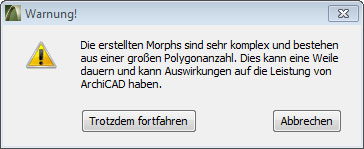

• Auf Trotzdem fortfahren klicken damit die Konvertierung beginnt.

Aus den 3D-DXF-Daten sind nun bearbeitbare 3D-Morphs geworden, die Sie Ihren Bedürfnisse entsprechend anpassen können.

Morph-Elemente können in den Auswertungen geschossweise aufgelistet werden. Somit kann die Fläche oder das Volumen separat für jedes Geschoss kontrolliert werden. Dies ist hilfreich beim Entwerfen erster grober Gebäudemodelle, da die zugehörigen Grössen und Flächen stets sehr einfach der Auswertung entnommen werden können.

• Öffnen Sie die Ausschnitte Morphs geschossweise auswerten und Schnitt Morphs.

In ArchiCAD existiert standardmässig die Auswertungsliste 005 Gebäudevolumen GV mit Morph. Wie Sie der Abbildung entnehmen können, berücksichtigt sie Morphs, denen der Baustoff Allgemein, Gebäudevolumen Neubau zugewiesen ist.

• Öffnen Sie den vorbereiteten Ausschnitt 005 Gebäudevolumen GV mit Morph. Die Liste ist momentan leer, da kein Morph den definierten Kriterien entspricht.
• Gehen Sie deshalb zurück in den Schnitt, aktivieren die beiden Morphs und weisen ihnen den Baustoff Allgemein, Gebäudevolumen Neubau zu.
• Öffnen Sie erneut den Ausschnitt 005 Gebäudevolumen GV mit Morph.
• Die Liste zeigt die geschossbezogenen Flächen sowie das geschossweise Volumen an.

  Tipp:
  Es könnten nachträglich noch Anpassungen an der Formatierung der Liste vorgenommen werden, z. B. die Ausrichtung oder textliche Anpassungen.

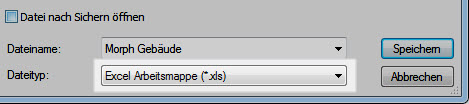

Ihre Auswertung können Sie über Ablage / Sichern als.. jederzeit als Excel Arbeitsmappe, DOC-Datei (z. B. für Word), PDF und weitere Dateiformate speichern.

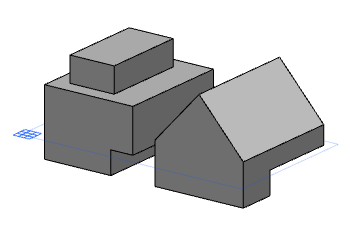

Als erstes Praxisbeispiel werden Sie mit Volumenkörpern ein Überbauungsentwurf mit gleichen, sich wiederholenden Gebäuden erstellen.

• Öffnen Sie den Ausschnitt Entwurf Grundriss.
• Aktivieren Sie das Morph-Werkzeug  mit der Geometriemethode Polygonal, siehe Screenshot. Tipp: Verwenden Sie den Favorit Volumenkörper.
• Anschliessend zeichnen Sie eine Morph-Fläche in das Gelände, welche dem Grundriss Ihrer Gebäude entspricht.

• Öffnen Sie dann den Ausschnitt Entwurf 3D Drahtmodell. Prüfen Sie, dass das Morph-Werkzeug aktiv ist.
• Aktivieren Sie dann die Morph-Fläche und klicken Sie einmal darauf. Es erscheint die Pet-Palette.
• Wählen Sie den Befehl Ziehen / Drücken, fahren Sie mit dem Cursor nach oben und geben Sie den Abstand (10m) ein. Bestätigen Sie mit Enter.

• Kontrollieren Sie das Ergebnis im Ausschnitt Entwurf 3D.

Folgend werden Sie den Volumenkörper in Ihrem Gelände multiplizieren:

• Aktivieren Sie den Morph-Körper.
• Rufen Sie den Befehl Multiplizieren im Menü Bearbeiten auf (Tastaturkürzel M). Stellen Sie das Fenster dem Screenshot entsprechend ein.
• In einem ersten Schritt kopieren Sie das Gebäude zweimal nach rechts (halten Sie die Shift-Taste gedrückt, um die Kopien auf der X-Achse zu fixieren). Definieren Sie den Abstand mit einem ersten Klick.
• Mit einem zweiten Klick definieren Sie den vertikalen Abstand.
• Anschliessend wiederholen Sie den Vorgang auf der Y-Achse. Auch hier definieren Sie zuerst den horizontalen Abstand mit dem ersten Klick und anschliessend den vertikalen Abstand. Sie sehen jeweils anhand der Vorschau-Kanten (ausgezogen oder gestrichelt), welche Bereiche des Körpers im Terrain sind.

Tipp:

Mit den vorhin erlernten Bearbeitungsmöglichkeiten können Sie natürlich einzelne Gebäude individuell bearbeiten. So können Sie beispielsweise mit wenigen Schritten ein Satteldach auf einem Gebäude erstellen.

Konvertieren Sie im nächsten Schritt das bestehende Vordach in ein Morph-Objekt. Der Vorteil ist hier, dass Sie das Objekt folgend bearbeiten können, ohne weitere Elemente zu erstellen oder komplexe Befehle anwenden zu müssen. Dabei können Sie Gefälle an allen Flächen vornehmen und alle Kanten individuell bearbeiten.

• Öffnen Sie den 3D-Ausschnitt Vordach erstellen. Ein bestehendes Vordach, welches mit dem Deckenwerkzeug erstellt wurde, soll nun zur verfeinerten Bearbeitung in ein Morph-Objekt konvertiert werden.
• Aktivieren Sie die Decke, machen Sie einen Rechtsklick darauf und wählen Sie Auswahl in Morphs konvertieren aus dem Kontextmenü.
• Die Warnung bestätigen Sie mit OK.

Als nächstes erstellen Sie beidseitig ein Gefälle:

• Aktivieren Sie das Vordach und klicken Sie auf die obere Kante des Vordaches.
• Wählen Sie in der Petpalette den Befehl Versetzen und fahren Sie mit dem Cursor auf der fixierten Z-Achse (Shift-Taste gedrückt halten) nach unten.
• Mit Taste R geben Sie den Wert 0.03 ein und bestätigen mit Enter.

• Mit gleichem Vorgehen erstellen Sie ein negatives Gefälle an der unteren Fläche.
• Verschieben Sie hier die Kante um R 0.02 nach oben.
• Vergleichen Sie mit dem Screenshot rechts.

• Öffnen Sie den Ausschnitt Schnitt Vordach.
• Was nun als erstes auffällt, ist die fehlerhafte Verschneidung im Bereich der Aussenwand. Das hat den Grund, dass Morph-Körper keine automatische Baustoff-Verschneidung mit Wänden durchführen. Korrigieren Sie das, indem Sie den Morph-Körper und die Aussenwand aktivieren und dann im Menü Ändern / Verbinden auf Elemente verschmelzen klicken. Folgend greifen die Baustoffe.
• Für weitere Informationen lesen Sie die Kurzhilfe Baustoffe.

• Zeigen Sie das Vordach als einziges Element im 3D an, indem Sie das Vordach aktivieren und im Menü 3D auf Auswahl/Markierungsrahmen im 3D anzeigen klicken. Alternativ verwenden Sie das Tastaturkürzel Ctr+3 (für Mac Cmd+3).
• Folgend zeichnen Sie mit der Geometriemethode Quader eine rechteckige Fläche mit den Massen 1.50 m * 1.5 cm auf die untere Fläche des Vordaches. Als Extrusionstiefe geben Sie ebenfalls 1.5 cm an:
  • Aktivieren Sie den Morph-Körper.
  • Klicken Sie auf eine seitliche Kante (nahe der Stirnseite des Vordaches) und wählen Sie in der Pet-Palette den Befehl Polylinien-/Rechteck-/Box-/Gedrehten Morph hinzufügen.
  • Überprüfen Sie, dass die Geometriemethode Quader  aktiv ist.
  • Legen Sie die Bearbeitungsebene auf die abgeschrägte Fläche (Symbol im Info-Fenster anwählen und mit grauem Rechteck auf die untere Fläche klicken). Hinweis: Die Bearbeitungsebene muss dafür aktiviert sein, siehe Screenshot.
  • Ziehen Sie dann ein Rechteck zur gegenüberliegenden Seite auf. Siehe Screenshot.
  • Sind Sie mit der Maus auf der gegenüberliegenden Kante, können Sie mit Taste R die Breite von 0.015 m eingeben und mit Enter bestätigen.
  • Anschliessend fahren Sie mit dem Cursor nach oben und geben mit Taste R erneut den Abstand von 0.015 m ein. Bestätigen Sie mit Enter.

Als letzten Schritt erstellen Sie noch eine Fase an allen sichtbaren Kanten.

• Aktivieren Sie hierfür alle sichtbaren Kanten mit dem weissen Cursor  (Ctrl+Shift+Klick).
• Achtung: Vergessen Sie die kleinen Kanten zwischen Tropfnase und Stirnseite nicht, ansonsten funktioniert der folgende Befehl nicht fehlerfrei!
• Anschliessend klicken Sie auf eine Kante, die Pet-Palette erscheint. Wählen Sie den Befehl Kanten abrunden/abschrägen...
• Aktivieren Sie Abschrägung mit Radius: 0.015 und aktivieren Sie die Checkbox Auf alle Kanten anwenden. Bestätigen Sie mit OK.
• In der Folge werden alle aktiven Kanten abgeschrägt.

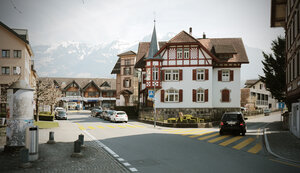

Das Morph-Werkzeug kann auch eingesetzt werden, wenn für ein bestehendes Gebäude ein Fachwerk aufgezeichnet werden soll. Wichtig dafür ist, dass Sie ein Foto oder ein PDF der entsprechenden Fassade haben, welches frontal aufgenommen ist.

Wie im Kapitel Morph im Schnitt erstellen kann ein Fachwerk auch direkt in der Ansicht erstellt werden. Dazu muss die Ansicht auf der korrekten Position sein. Der Morph-Körper wird folglich von der Ansichts-Schnittlinie in die Tiefe extrudiert.

• Öffnen Sie den Ausschnitt 0. EG Fachwerk.
• Mit dem Ansichtswerkzeug  zeichnen Sie eine Ansicht und setzen diese auf die Fassadenkante.
• Öffnen Sie die Fassade mit einem Rechtsklick auf die Ansichtslinie / Mit den aktuellen Einstellungen öffnen.

Für den nächsten Schritt benötigen Sie ein Foto der Fassade, auf welcher das Fachwerk ersichtlich ist. Das Foto laden Sie ins ArchiCAD und verwenden es als Vorlage.

• Öffnen Sie den Ausschnitt FW1 Fassade.
• Auf dem Arbeitsblatt fügen Sie das Bild mit dem Zeichnungswerkzeug  ein. Ein Fixpunkt markiert den ungefähren Einfügepunkt. Das Haus wird folglich zu gross dargestellt und muss noch angepasst werden.
• Blenden Sie die neue Ansicht als Transparentpause ein. Klicken Sie dazu in der Tableiste rechts auf die Ansicht und wählen Sie Als Transparentpause anzeigen.
• Verschieben Sie das Bild so, dass ein gemeinsamer Punkt entsteht, welcher sich überlagert. Es bietet sich beispielsweise die Oberkante der Sockel-UG-Wand (Eckverbindung der Aussenwände).
• Anschliessend aktivieren Sie das Bild und verkleinern es grafisch. Verwenden Sie den Befehl Ändern / Grössenänderung (Tastaturkürzel Ctrl+Umsch.+H). Tipp: Verwenden Sie als Referenz die Gebäudebreite.

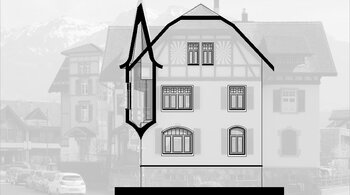

Zur Kontrolle wechseln Sie die Transparentpause mit der neuen Ansicht:

• Klicken Sie auf den Button Transparentpause mit aktiver Zeichnung wechseln.
• Prüfen Sie, dass die Grösse des Bildes übereinstimmt mit der in ArchiCAD gezeichneten Fassade.

Die Fachwerk-Elemente werden nun direkt in der Ansicht aufgezeichnet:

• Wählen Sie das Morph-Werkzeug mit Doppelklick.
• Für das Oberflächenmaterial wählen Sie Holz Rot.
• Die Geometriemethode stellen Sie auf Quader.
• Beginnen Sie dann an der einen Kante, den Morph-Körper aufzuziehen.
• Mit einem Klick auf der gegenüberliegenden Kante schliessen Sie die Formgebung ab und geben die Extrusionstiefe (0.35m ≙ der Wandstärke) ein.

• Wiederholen Sie diesen Schritt nachfolgend für alle sichtbaren Elemente des Fachwerks.
• Mit dem Befehl Splitten (im Menü Ändern) können die Balken getrennt werden. Tipp: Aktivieren Sie dafür alle Elemente des Fachwerks und wechseln Sie ins 3D-Fenster.

Als letzter Schritt gehen Sie ins 3D-Fenster und ziehen das Fachwerk von der Aussenwand ab:

• Öffnen Sie den Ausschnitt 0. EG.
• Legen Sie einen fetten Markierungsrahmen um das Gebäude und gehen Sie ins 3D-Fenster.
• Aktivieren Sie die Aussenwände der Geschosse 1. OG und 2. DG und öffnen Sie den Solid Element-Befehl (Menü Ändern / Verbinden). Die Aussenwände sind als Ziel definiert.
• Aktivieren Sie dann die Morph-Elemente des Fachwerks und definieren Sie diese als Operator-Elemente.
• Mit dem Befehl Abzug ziehen Sie die Elemente voneinander ab.
• Kontrollieren Sie das Resultat in der Ansicht.

Tipp: Auf dem Arbeitsblatt FW 2 Muster Fassade befindet sich das Muster neben den beiden Fenstern als Schraffur. Kopieren Sie die Vorlage in die Ansicht und füllen Sie die Schraffuren mit Morphkörpern aus (mit dem Zauberstab; gedrückter Leertaste). Dann sind die Elemente ebenfalls im 3D und in der Ansicht vorhanden.

Schieben Sie die Elemente anschliessend knapp vor die Fassade (1mm), damit diese nicht überlagernd mit der Aussenwand dargestellt werden.

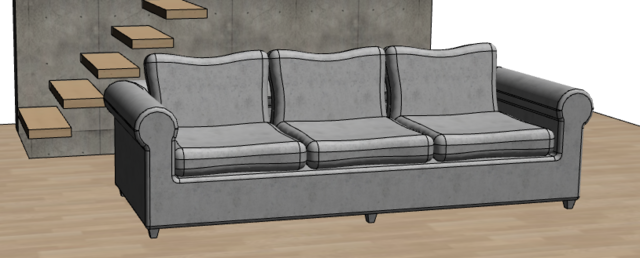

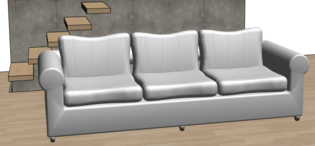

Für die folgende Aufgabe werden Sie die vorhin theoretisch geübten Beispiele anhand eines Praxisbeispiels anwenden. Erstellen Sie zu diesem Zweck eine individuelle Couch für drei Personen anhand der Anleitung.

Sie werden dafür die verschiedenen Morph-Befehle (Pet-Palette, Menü Ändern / Morph) verwenden, eine Materialisierung vornehmen und verschiedene Darstellungsmöglichkeiten kennenlernen.

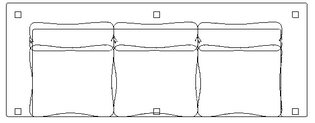

• Öffnen Sie den Ausschnitt Couch Grundriss.
• Aktivieren Sie das Morph-Werkzeug im Werkzeugkasten. Im Info-Fenster wählen Sie die Geometriemethode Gerade (Rechteck).
• Prüfen Sie die Höhe im Info-Fenster: 0.00.
• Wählen Sie im Info-Fenster die Ebene: 460 Morph Möbel.
• Zeichnen Sie ein Rechteck mit den Massen 2.40 m x 0.90 m gemäss Bild auf.
• Öffnen Sie den Ausschnitt Couch 3D.
• Aktivieren Sie die Morphfläche und klicken Sie auf die Fläche. In der Pet-Palette wählen Sie den Befehl Ziehen / Drücken (siehe Bild).
• Erstellen Sie einen Volumenkörper mit der Höhe 0.3 m (siehe Bild).

• Wechseln Sie zurück in den Ausschnitt Couch Grundriss. Folgend wird der Grundkörper für die Lehne erstellt.
• Aktivieren Sie den Morph-Körper und erstellen Sie eine neue Kante, welche 15 cm zur Aussenkante versetzt ist. Gehen Sie wie folgt vor:
  • Legen Sie den Cursor auf den Eckpunkt unten links.
  • Drücken Sie X, 0.15 + und bestätigen Sie die Eingabe mit Enter. Die Pet-Palette erscheint.
  • Wählen Sie Polylinen [...] hinzufügen (siehe Bild).
  • Im Info-Fenster prüfen Sie, dass Sie die Geometriemethode Polygonal gewählt haben.
• Ziehen Sie dann die Polylinie 15 cm zur Aussenkante versetzt auf den Morphkörper (siehe Bild).
• Wechseln Sie in den Ausschnitt Couch 3D.

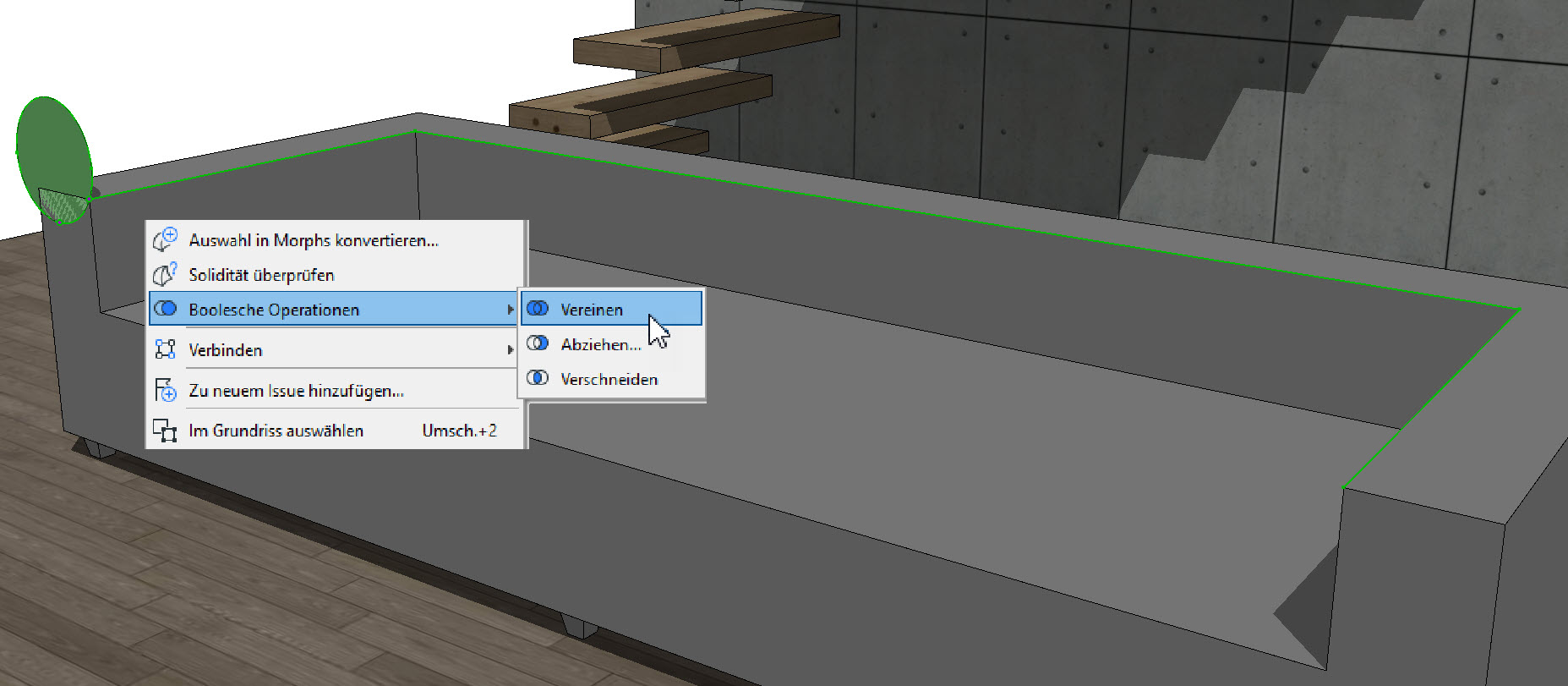

• Aktivieren Sie mit dem weissen Pfeil (WIN/MAC: Ctrl+Shift+Klick) das neue Unterelement und erhöhen Sie es mit dem Befehl Ziehen/Drücken aus der Pet-Palette um 20 cm (s. Bild).

Die Couch soll nun noch Füsse erhalten. Dazu wird zuerst etwas Platz im unteren Bereich geschaffen:

• Aktivieren Sie den Morphkörper (es darf nur die Couch aktiv sein) und wählen Sie 3D / Auswahl/Markierungsrahmen im 3D anzeigen (Tastaturkürzel WIN: Ctrl+3; MAC: Cmd+3).
• Drehen Sie den Körper mit dem Orbit so, dass Sie die untere Fläche sehen.
• Aktivieren Sie den Morphkörper und klicken Sie auf die untere Fläche. Mit dem Ziehen/Drücken-Befehl aus der Pet-Palette drücken Sie die Fläche 5 cm nach oben (siehe Bild).
• Öffnen Sie dann den Ausschnitt Couch 3D zur Kontrolle. Die Couch schwebt nun 5 cm über dem Boden.

• Gehen Sie zurück in den Ausschnitt Couch Grundriss.
• Wählen Sie das Morphwerkzeug mit der Geometriemethode Quader.
• Erstellen Sie den ersten Fuss unten links, 2 cm von der Aussenkante der Couch nach innen versetzt :
  • Legen Sie den Cursor auf die Ecke unten links und drücken Sie X, 0.02+; Y, 0.02+ und bestätigen Sie mit Enter.
  • Geben Sie dann für X und Y jeweils 5 cm + ein und bestätigen Sie mit Enter.
  • Im Pop-Up-Fenster definieren Sie die Extrusionshöhe (0.05). Bestätigen Sie mit OK.
• Der erste Fuss ist erstellt. Kontrollieren Sie das Resultat im 3D-Fenster. Nun soll die Form noch in einen Pyramidenstumpf geändert werden.
• Aktivieren Sie den Fuss.
• Schalten Sie die Bearbeitungsebene ein. Wichtig: Nehmen Sie als Ebene den Fussboden auf.
• Klicken Sie auf die untere Kante des Fusses.
• In der Pet-Palette wählen Sie den Befehl Alle Kanten versetzen.
• Fahren Sie mit dem Cursor nach innen (so dass die Grundfläche verkleinert wird) und geben Sie dann im Feld Abstand den Wert 0.01 ein. Ins Eingabefeld gelangen Sie mit der Tab-Taste.
• Das Resultat ist ein Fuss in verkehrter Pyramidenstumpf-Form.

Der Fuss soll jetzt noch kopiert werden:

• Öffnen Sie den Ausschnitt Couch Grundriss.
• Aktivieren Sie den gezeichneten Fuss.
• Mit dem Befehl Bearbeiten / Kopie spiegeln (Tastaturkürzel i) kann der Fuss nach oben kopiert werden.
• Aktivieren Sie dann beide Füsse, gehen Sie ins Menü Bearbeiten / Multiplizieren (Tastaturkürzel M) und definieren Sie die Anzahl der Kopien = 2.
• Wählen Sie Aufteilen und bestätigen Sie mit OK.
• Packen Sie einen der beiden Füsse an einem Aktivierungspunkt rechts und fahren Sie an die rechte Couch-Kante.
• Mit der Eingabe X, 0.02- erstellen Sie den gewünschten Versatz von der Aussenkante. Bestätigen Sie mit Enter.
• Gruppieren Sie alle sechs Füsse.
• Kontrollieren Sie die Arbeit im 3D-Fenster.

Jetzt wird die Armlehne erstellt. Dazu erstellen Sie eine Hilfsansicht:

• Gehen Sie zurück in den Ausschnitt Couch Grundriss.
• Wählen Sie im Werkzeugkasten das Ansichtswerkzeug und beginnen Sie auf der unteren Kante der Couch eine Ansicht aufzuziehen.
• Für den Schritt können Sie die entsprechende Ebene über die Warnmeldung einblenden.
• Ziehen Sie die Ansichtslinie gemäss Screenshot.
• Nun soll die Armlehne mit Linien vorgezeichnet werden. Dieser Schritt wurde für Sie vorgängig schon erledigt.
• Öffnen Sie das Arbeitsblatt AB/02 Armlehne Couch und kopieren Sie sämtliche Elemente (Kreis + Fixpunkt) mit Ctrl+C / Cmd+C.
• Gehen Sie dann in die Ansicht, indem Sie über die Tableiste zurück in den Grundriss wechseln, dann einen Rechtsklick auf die Ansichtslinie machen und im Kontextmenü Ansicht öffnen wählen.
• Fügen Sie den Kreis und den Fixpunkt ein mit Ctrl+V / Cmd+V. Verschieben Sie die beiden Elemente so, dass der Fixpunkt auf der Innenkante der Armlehne zu liegen kommt (s. Bild).
• Aktivieren Sie das Morph-Werkzeug. Mit dem Zauberstab (gedrückte Leertaste) klicken Sie auf den Kreis und füllen diesen so mit einem flächigen Morph-Körper aus.

• Aktivieren Sie die Morph-Fläche und gehen Sie ins Menü Ändern / Morph / Segmentierung verändern.
• Wählen Sie Mehr Segmente und Segmente verdoppeln (Grundeinstellung) und klicken Sie auf OK.
• Führen Sie diesen Befehl bei Bedarf noch ein zweites Mal aus.

Hinweis: Da der Morphkörper im Kreis nur ein an den Kreis angenähertes Vieleck ist, verdoppeln Sie mit diesem Befehl die Ecken dieses Vielecks. Sie nähern sich somit dem Kreis etwas näher an. Beachten Sie jedoch, dass die Berechnung des Morphs länger dauern wird, je mehr Ecken das Vieleck hat!

• Verschieben Sie die Morph-Fläche dann so, dass Sie auf dem Fixpunkt zu liegen kommt. Es muss ein Schnittpunkt zwischen dem Grundkörper der Couch und der Morph-Fläche entstehen!

Folgend soll die gezeichnete Fläche entlang der Couch-Lehne extrudiert werden.

• Öffnen Sie den Ausschnitt Couch 3D.
• Zeichnen Sie entlang Innenkante der Armlehne eine Morph-Linie auf.
• Aktivieren Sie die Morph-Linie und die runde Morph-Fläche.
• Über den Rechtsklick können Sie unter Boolesche Operation die beiden Elemente verbinden.

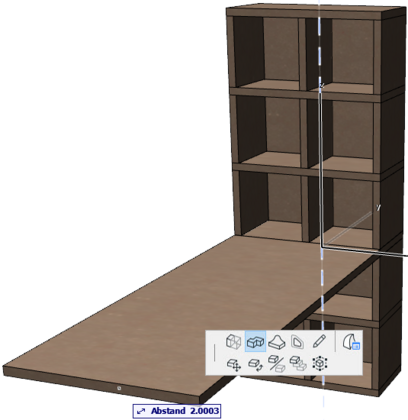

• Klicken Sie nun auf den Schnittpunkt der Morph-Linie und Morph-Fläche und wählen in der Pet-Palette den Befehl Röhre
• Fahren Sie dann entlang der Armlehnen-Innenkante und klicken Sie in jedem Eckpunkt für die Richtungswechsel. Auf dem letzten Punkt schliessen Sie mit einem Doppelklick ab.

Abschliessend werden die beiden Morph-Körper verbunden:

• Aktivieren Sie beide Morphs.
• Machen Sie einen Rechtsklick, wählen Sie im Kontext-Menü Boolesche Operationen / Vereinen. Tipp: Den Befehl finden Sie auch im Menü Ändern / Morph.
• Die beiden Morphs sind verbunden. Sie können dies prüfen, indem Sie die Couch aktivieren.

In diesem Schritt werden die Sitzflächen und Rückenlehnen erstellt. Dafür generieren Sie mit separaten Morph-Körpern eine Art Kissen.

• Öffnen Sie den Ausschnitt Couch Grundriss.
• Wählen Sie die Geometriemethode Quader.
• Zeichnen Sie die Grundform für die Sitzfläche im Grundriss mit den Massen 0.7 x 0.6 auf.
• Für die Extrusionstiefe geben Sie 0.15 ein.
• Kontrollieren Sie das Ergebnis im Ausschnitt Couch 3D.

Im nächsten Schritt wird das Kissen so verformt, dass es eine nicht perfekte, organische Form erhält:

• Aktivieren Sie den Morph-Körper.
• Klicken Sie auf eine Kante. Die Pet-Palette erscheint.
• Wählen Sie den Befehl Kante(n) abrunden/abschrägen.
• Im Pop-Up Fenster wählen Sie Abrundung mit Radius 0.05 und markieren Sie das Kästchen Auf alle Kanten anwenden.
• Bestätigen Sie dann mit OK und überprüfen Sie das Resultat im 3D-Fenster.

Tipp: Der Abrundungsradius muss in diesem Fall zwingend <0.075 sein, weil das Element nur 0.15 stark ist!

• Lassen Sie den Morph-Körper aktiv und klicken Sie (etwa) auf die Mitte einer Stirnfläche.
• In der Pet-Palette wählen Sie den Befehl Ausbeulen.
• Ziehen Sie einen Kreis auf, der etwa die ganze Stirnfläche abdeckt. Ziehen Sie den Bereich mit dem Cursor etwas zurück, so dass eine leichte Delle entsteht.

Tipp: Gegebenfalls müssen Sie den Ausschnitt etwas drehen, so dass Sie das Morph von der Seite sehen.

• Vergleichen Sie das Resultat mit den Bildern rechts.

• Wiederholen Sie diesen Schritt folgend für alle Stirnflächen.
• Führen Sie den Befehl auch für die Sitzfläche (oben) aus.
• Vergleichen Sie mit dem Bild rechts.

Verschieben Sie dann die Sitzfläche gleich im 3D-Fenster auf die korrekte Höhe.

• Aktivieren Sie den Morph-Körper.
• Packen Sie ihn an einem der unteren Aktivierungspunkte.
• Mit der Shift-Taste fixieren Sie das Element auf der Z-Achse. Fahren Sie dann zur korrekten Höhe (+ 0.30).

• Wechseln Sie dann in den Ausschnitt Couch Grundriss.
• Platzieren Sie die Sitzfläche gemäss Screenshot rechts.

• Für die Sitzlehne gehen Sie wieder zurück in den Ausschnitt Couch 3D.
• Zoomen Sie so an die Sitzfläche, dass Sie die freie Seite davon sehen (siehe Bild).
• Aktivieren Sie die Bearbeitungsebene (1).
• Aktivieren Sie die Sitzfläche und wählen Sie Bearbeiten / Kopie drehen (Tastaturkürzel J).
• Nehmen Sie dann als Bearbeitungsebene die vertikale Fläche im Hintergrund auf (2) (vergleiche Screenshot).
• Packen Sie das Morph-Element an einem Aktivierungspunkt unten/hinten.
• Drehen Sie das Morph so, dass es leicht in die Rückenlehne läuft. Sie sehen dies anhand der gestrichelten Linie.
• Vergleichen Sie mit den Bildern.

• Um die Couch zu vervollständigen, wechseln Sie zurück in den Ausschnitt Grundriss Couch.
• Aktivieren Sie die Sitz- und die Rückenfläche und gruppieren Sie diese.
• Im Menü Bearbeiten wählen Sie Mehrere Kopien verschieben (Tastaturkürzel WIN: Ctrl+Alt+V; MAC: Cmd+Alt+V).
• Setzen Sie die Elemente gemäss Screenshot ab.
• Kontrollieren Sie das Ergebnis im 3D-Fenster.

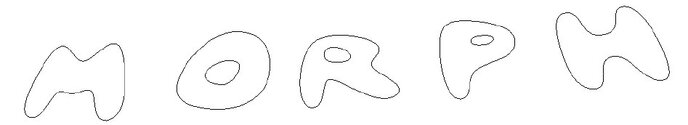

Bei Bedarf können Sie alle Kanten der Couch noch abrunden:

• Aktivieren Sie die Couch und klicken Sie auf eine Kante.
• Wählen Sie Kante(n) abrunden/abschrägen in der Pet-Palette.
• Definieren Sie den Radius = 0.02.
• Aktivieren Sie den Haken Auf alle Kanten anwenden.
• Bestätigen Sie mit OK.
• Vergleichen Sie mit dem Bild unten.

Für die Materialisierung verwenden Sie den Oberflächen-Katalog, welcher mit ArchiCAD 19 neu eingeführt wurde.

• Öffnen Sie den Ausschnitt Couch 3D.
• Im Menü 3D öffnen Sie den Oberflächen-Katalog. Hinweis: Der Oberflächen-Katalog ist nur im 3D-Fenster verfügbar.
• Aktivieren Sie zuerst die Couch-Elemente, welche eine Textile Oberfläche verwenden sollen (alle Elemente, ausser den Füssen).
• Im Oberflächenkatalog sehen Sie das aktuell verwendete Material.
• Suchen Sie oben links nach Leder. Aktivieren Sie das gewünschte Material (z. B. Leder, weiss) und klicken Sie rechts auf das aktuelle Material (Beton, gestrichen).
• Alle Elemente sind überschrieben.

• Wiederholen Sie den Schritt für die Füsse, welche gruppiert sind.
• Suchen Sie statt nach Leder nach Chrom und überschreiben Sie die Füsse damit.
• Vergleichen Sie mit den Bildern rechts.

Die Kanten-Einstellung kann für Morph-Körper individuell im Einstellungsdialog des jeweiligen Elements definiert werden. Diese Einstellungen haben Auswirkung auf die Darstellung im 2D und 3D.

• Aktivieren Sie die Morph-Körper der Couch und öffnen Sie die Einstellungen mit T.
• Im Register Modell finden Sie die Einstellungen. Probieren Sie die verschiedenen Einstellmöglichkeiten aus und vergleichen Sie jeweils die Grundriss- und 3D-Darstellung.

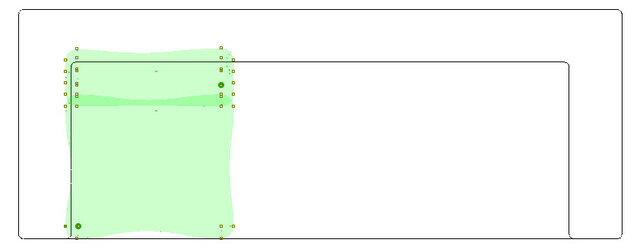

Die Darstellung im Grundriss kann weiter optimiert werden:

• Öffnen Sie den Ausschnitt Couch Grundriss.
• Aktivieren Sie die drei Sitzflächen, die drei Rückenelemente sowie die sechs Füsse.
• Mit Taste T gelangen Sie in den Einstellungsdialog:
  • Im Register Grundriss und Schnitt scrollen Sie zum Unterregister Aufsicht/Untersicht. Entfernen Sie den Haken Kontur Anzeige.
  • Im Register Modell prüfen Sie, dass die Kante(n)-Darstellung auf Ausgeblendet oder Weich ist.
• Bestätigen Sie mit OK und prüfen Sie die Darstellung im Grundriss.

• Öffnen Sie den Ausschnitt Designertisch Schnitt. Hinweis: Wenn Sie Morphkörper im Schnitt zu zeichnen beginnen hat dies den Vorteil, dass das Objekt anschliessend bereits stehend und korrekt positioniert ist im 3D.
• Folgend können Sie das Profil des Tisches mit dem Morph-Werkzeug und der Geometriemethode Polygonal  aufzeichnen. Tipp: Verwenden Sie den Werkzeugfavorit Designertisch. In der Palette können Sie wechseln zwischen Bogen mit definierter Tangente und Gerades Segment, um die Rundung der Seitenwände zu zeichnen. Im Beispiel wird der Tisch würfelförmig 30*30*30cm gross.

  Abkürzung:
• In der Vorlage im Schnitt sehen Sie eine Schraffur, welche die korrekten Masse hat. Wählen Sie das Morph-Werkzeug aus und definieren Sie die Ebene 460 Morph Möbel. Sie können dann mit aktivem Morph-Werkzeug und gedrückter Leertaste (=Zauberstab) in die Schraffur klicken, um die Grundform des Morph-Körpers zu erstellen.


• Anschliessend verwenden Sie den Befehl Kanten versetzen aus der Pet-Palette (Körper aktivieren und obere oder untere Kante anklicken) in Kombination mit gedrückter Ctrl-Taste, um die bestehende Kontur als Kopie nach innen zu versetzen.

• Aktivieren Sie den Morphkörper und zeigen Sie diesen im 3D-Fenster an (Menü 3D / Auswahl/Markierungsrahmen in 3D anzeigen).
• Aktivieren Sie dann die mittlere Fläche mit Ctrl+Shift+Klick (weisser Mauszeiger ) und löschen Sie diese. Siehe Screenshot.
• Aktivieren Sie die Morph-Fläche und klicken Sie darauf. In der Pet-Palette wählen Sie den Befehl Ziehen/Drücken. Mit der Taste R können Sie den Abstand (30 cm) eingeben. Bestätigen Sie mit Enter.

Hinweis: Das Material kann individuell im Einstellungsdialog des Morphs eingestellt werden. Wählen Sie beispielsweise Holz, Nussbaum.

Falls notwendig kann das Objekt nun als Bibliothekselement gespeichert werden.

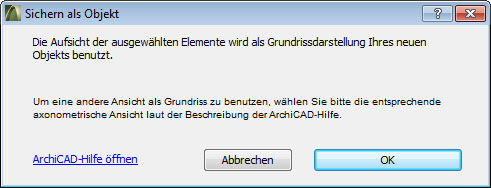

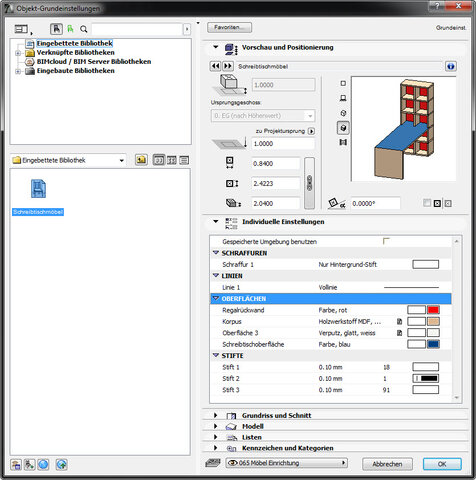

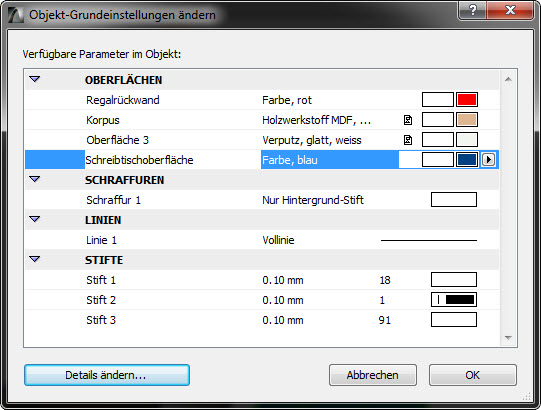

• Aktivieren Sie das Morph-Objekt und gehen Sie ins Menü Ablage / GDL-Objekte / Auswahl sichern als... / Objekt.
• Folgend können Sie den Designertisch beliebig oft im Projekt einsetzen.
