Drehen im 3D-Fenster

Um den Befehl Drehen im 3D-Fenster besser verstehen zu können ist es hilfreich, einige "Dreh-Übungen" durchzuführen.

Öffnen Sie den Ausschnitt 00 Drehen horizontal.
Sie sehen zwei Würfel. Der vordere Würfel (=Ausgangsposition) soll von Ihnen so gedreht werden wie der hintere (=Ergebnis).

Aktivieren Sie den vorderen Würfel.
Verwenden Sie den Befehl Drehen im Menü Bearbeiten (Tastaturkürzel D) und klicken Sie auf den Drehpunkt (s. Abbildung).
Die jetzt erscheinende "Drehscheibe" sollte horizontal sein (=Grundeinstellung). Ist dies nicht der Fall, muss zunächst die Bearbeitungsebene geändert werden im Menü Optionen / Bearbeitungsebene-Optionen / Ebene aufnehmen. Dieser Schritt ist in den nächsten beiden Drehbeispielen noch detaillierter beschrieben.
Drehen Sie nun den Würfel horizontal um 90° indem Sie 1x für den Anfangspunkt und 1x für den Endpunkt der Drehung klicken.

Öffnen Sie im Navigator den Ausschnitt 00 Drehen vertikal.
Sie sehen 2 Würfel. Der vordere Würfel (=Ausgangsposition) soll von Ihnen so gedreht werden wie der hintere (=Ergebnis).
Aktivieren Sie den vorderen Würfel.
Verwenden Sie den Befehl Drehen im Menü Bearbeiten (Tastaturkürzel D) und klicken Sie auf den Drehpunkt (s. Abbildung).
Die jetzt erscheinende "Drehscheibe" muss auf vertikal geändert werden. Wählen Sie im Menü Optionen / Bearbeitungebene-Optionen den Befehl Vertikal.

Drehen Sie den Würfel vertikal um 90° indem Sie 1x für den Anfangspunkt und 1x für den Endpunkt der Drehung klicken.

Öffnen Sie im Navigator den Ausschnitt Drehen vertikal 2.

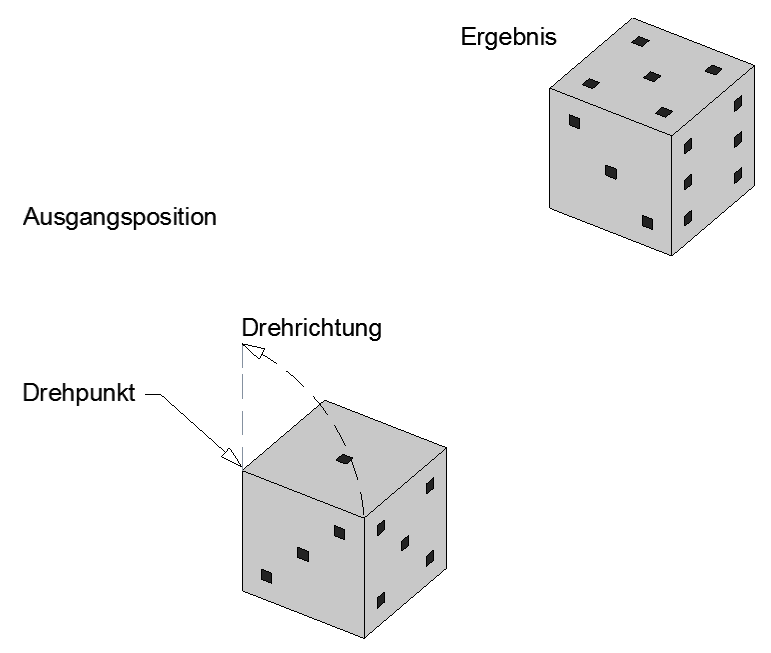

Sie sehen 2 Würfel. Der vordere Würfel (=Ausgangsposition) soll von Ihnen so gedreht werden wie der hintere (=Ergebnis).

Aktivieren Sie den vorderen Würfel.
Verwenden Sie den Befehl Drehen (Menü Bearbeiten oder Tastaturkürzel D) und klicken Sie auf den Drehpunkt (s. Abbildung).

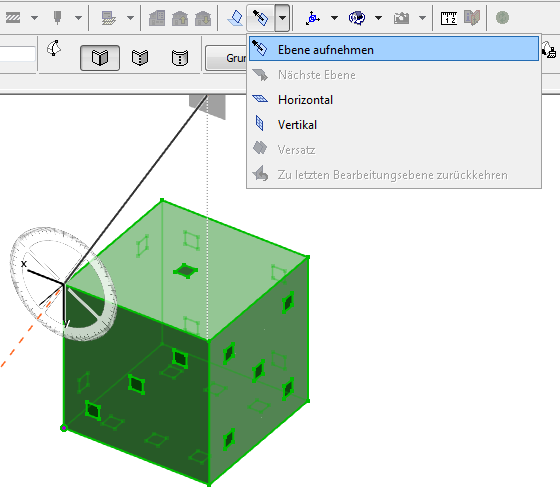

Die jetzt erschienene "Drehscheibe" muss angepasst werden. Klicken Sie in der Symbollleiste auf Ebene aufnehmen (s. Abbildung)
Klicken Sie nun 1x auf die Würfelseite mit den 3 Punkten, um diese Ebene als neue Bearbeitungsebene zu definieren.

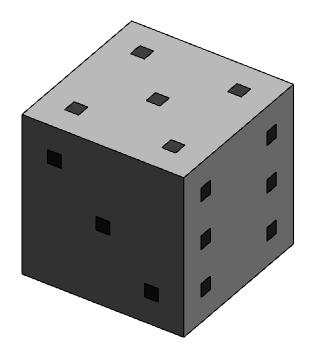

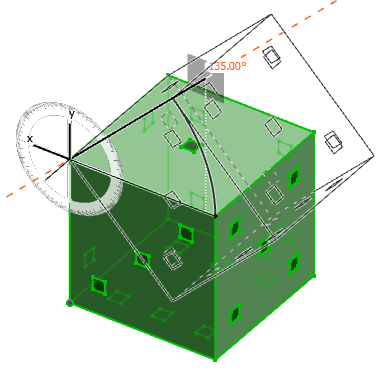

Drehen Sie den Würfel vertikal um 90° indem Sie 1x für den Anfangspunkt und 1x für den Endpunkt der Drehung klicken.
