Einführungskurs - M1 ÜBUNG

>> WILLKOMMEN im Online Training M1 ÜBUNG <<



Wichtig: Diese Übung setzt Kenntnisse in ArchiCAD voraus! Erarbeiten Sie zuerst das Online Training Einführungskurs - LEHRGANG.



Anhand dieses Übungsbeispiels wenden Sie die gelernten Kenntnisse des Online Trainings Lehrgang praxisnah an. Die Anwendung der Elementwerkzeuge an verschiedenen Situationen erlaubt das Festigen des Software-Wissens und fördert die praktische Anwendung.



Sie können das Gebäude nur anhand der vorhandenen Bilder und Beschreibungen selbstständig aufbauen. Einzelschritte finden Sie in den Kapiteln darunter.

Projektvorstellung

Bildergalerie

Aussenperspektive Süd-West
Ess- und Wohnzimmer
Treppenaufgang
Südansicht

Grundrisse

Untergeschoss

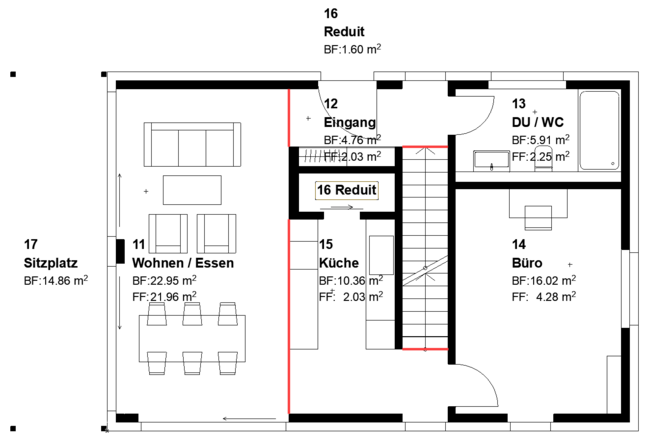

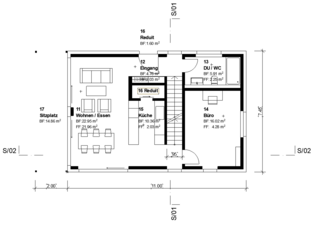

Erdgeschoss
Obergeschoss
Dachgeschoss

Schnitte

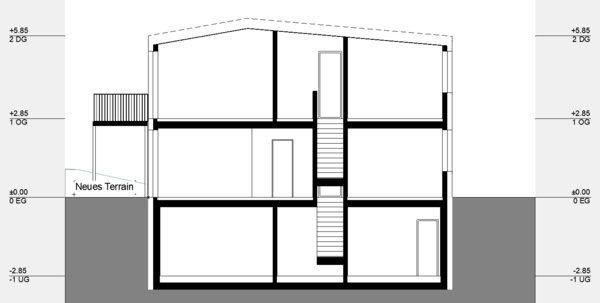

Schnitt S1
Schnitt S2

Ansichten

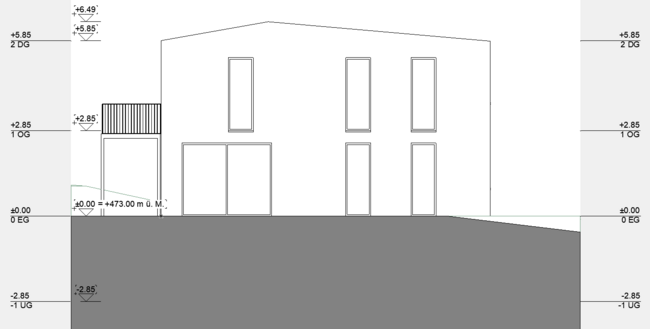

Ansicht A1 SÜD

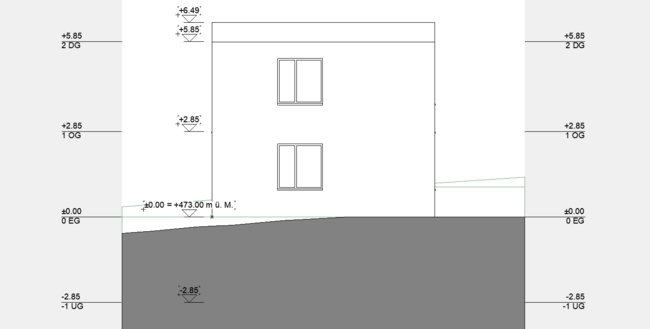

Ansicht A2 OST
Ansicht A3 NORD
Ansicht A4 WEST

Situation

Weitere Informationen

Situation

Importieren Sie die Situation aus einem externen DWG. Laden Sie dazu die Datei rechts herunter.

Navigator
  • Gehen Sie im Navigator in die Ausschnittmappe (2. Symbol von links) und öffnen Sie  2. Vorstudien / 2.1 Situation / Situation.
  • Bereinigen Sie die Situation in einer separaten ArchiCAD Instanz und fügen Sie die Situation am Nullpunkt gedreht ein.
Situation gesamt

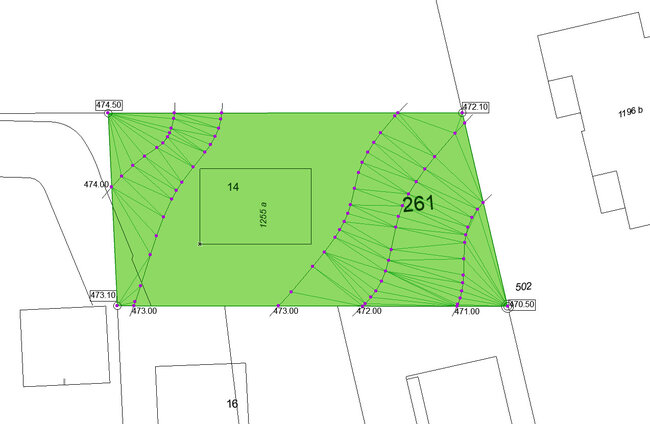

Situation Zoom (Parzelle 261)

Tipp:

Die Situation wird im Idealfall am ArchiCAD-Nullpunkt eingefügt und nicht auf Landeskoordinaten, da das Modell ebenfalls am Nullpunkt aufgebaut wird.

Wände

Modellieren Sie zuerst die Aussenwände.

  • In der Ausschnittmappe machen Sie einen Doppelklick auf 0. EG im Ordner 4 Ausschreibung / 4.1 Geschosse.
  • Beginnen Sie am Nullpunkt.

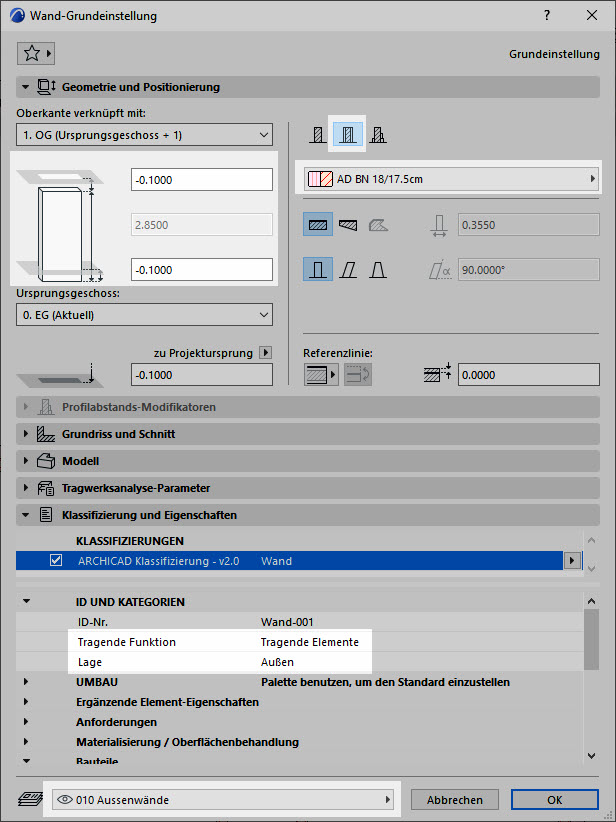

Aussenwände Einstellungen

Wand-Einstellungen

Register Geometrie und Positionierung:

  • Oberkanten-Verknüpfung -0.10
  • Unterkante -0.10
  • Struktur: Mehrschicht, AD BN 18/17.5cm



Register Klassifizierung und Eigenschaften:

  • Tragende Funktion: Tragende Elemente
  • Lage: Aussen

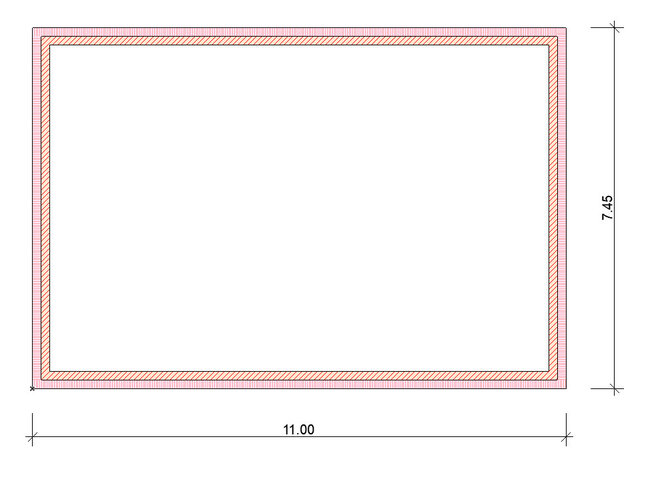

Aussenwände modellieren

  • Modellieren Sie beim Projektursprung (X) im 1. Quadranten (X- und Y-Werte sind positiv einzugeben):
    • X: 11 m
    • Y: 7.45 m
Aussenwände

Innenwände Backstein:

Wandeinstellungen

Register Geometrie und Positionierung:

  • Struktur: Einschicht
  • Baustoff: MW, Backstein
  • Stärke: 0.15 m



Register Klassifizierung und Eigenschaften:

  • Lage: Innen
  • Ebene: 015 Innenwände

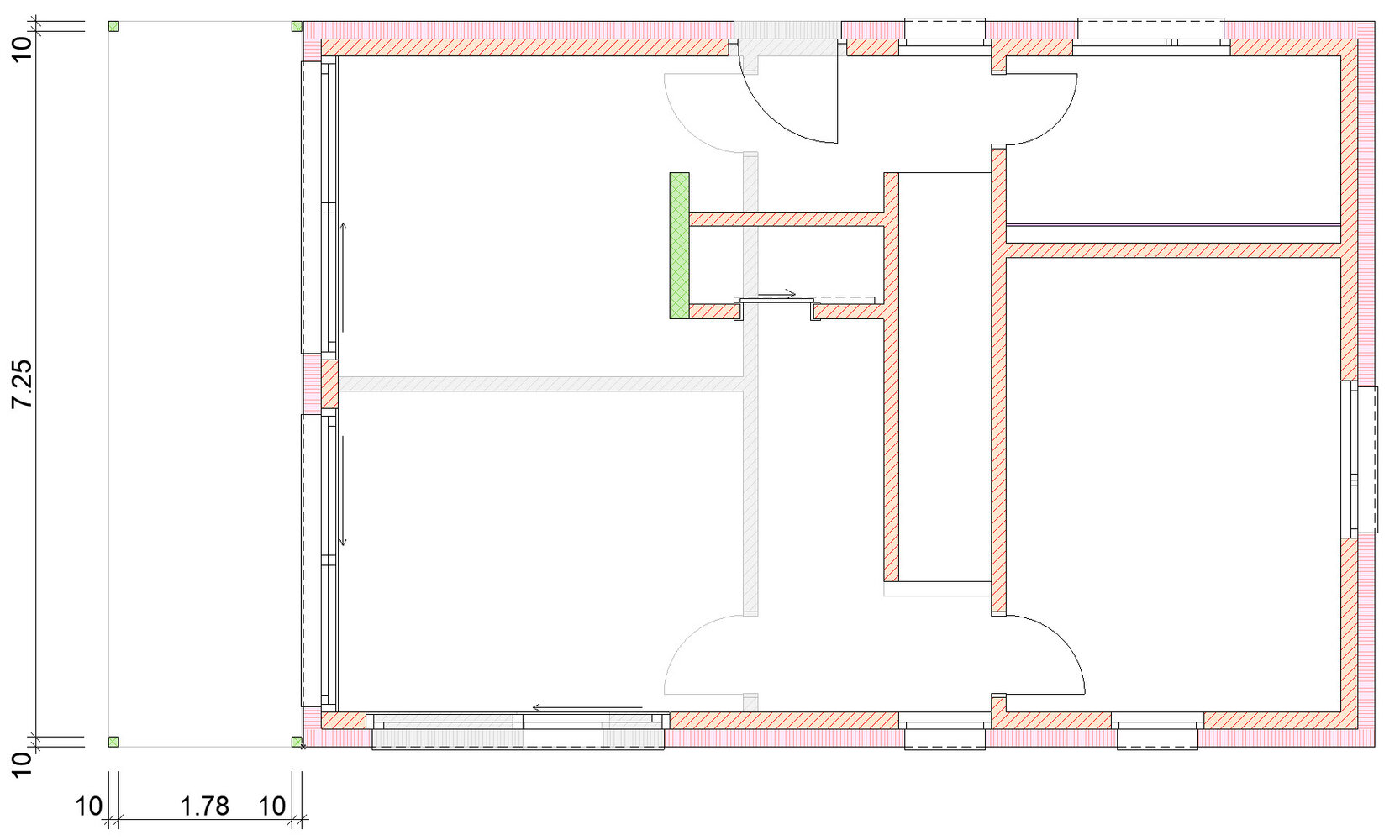

Modellieren Sie die Backstein-Innenwände anhand folgender Grundrisse:

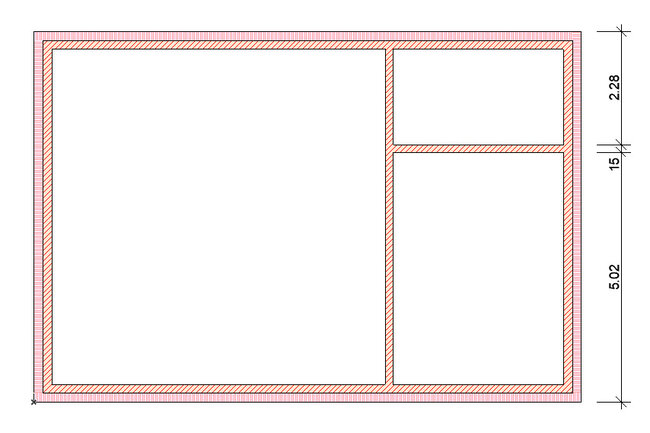

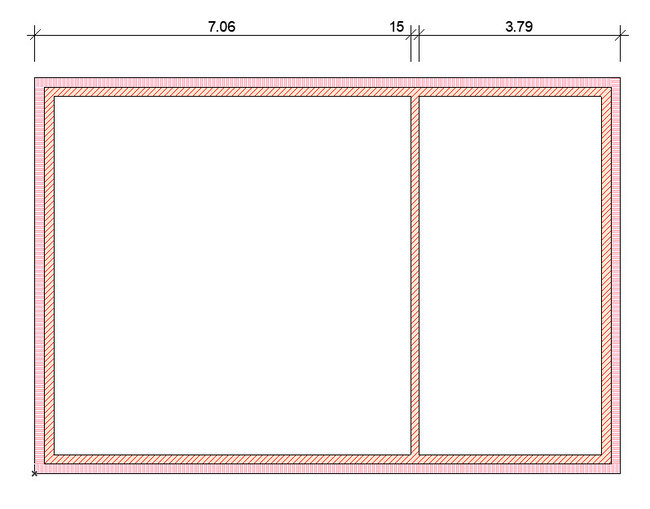

Innenwand 1
Innenwand 2

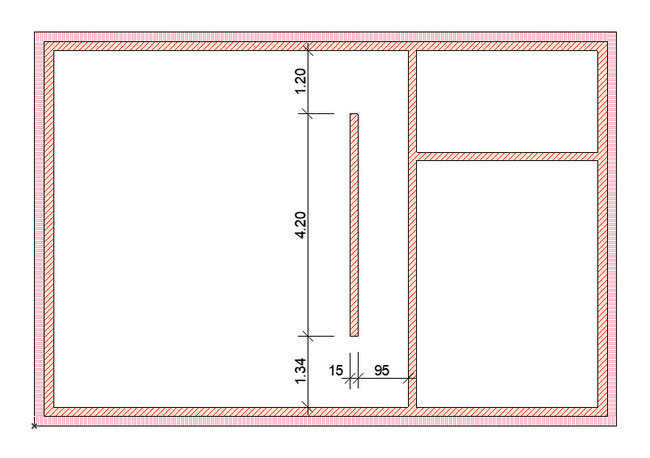

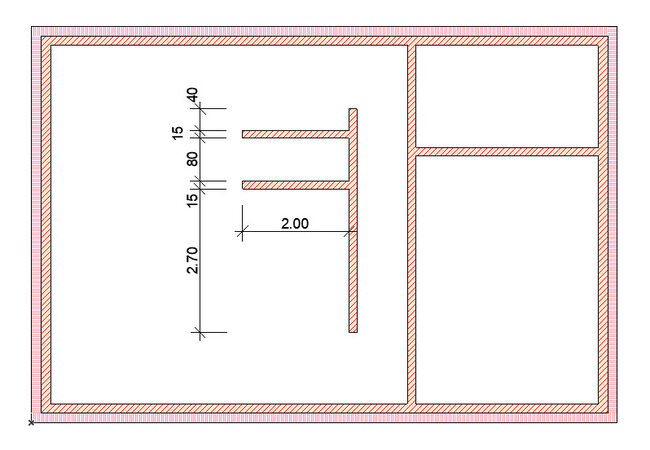

Innenwand 3

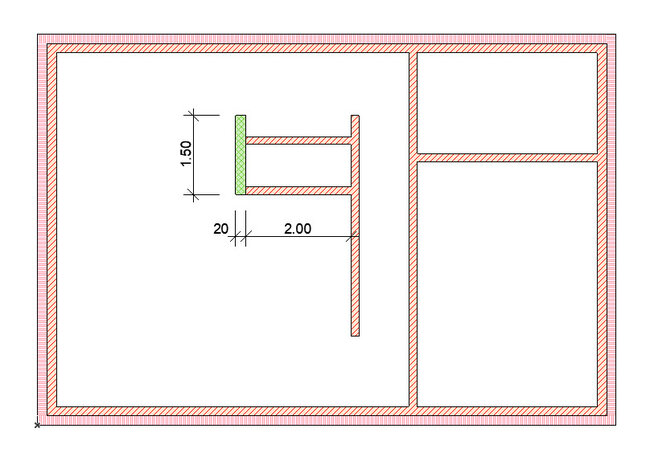

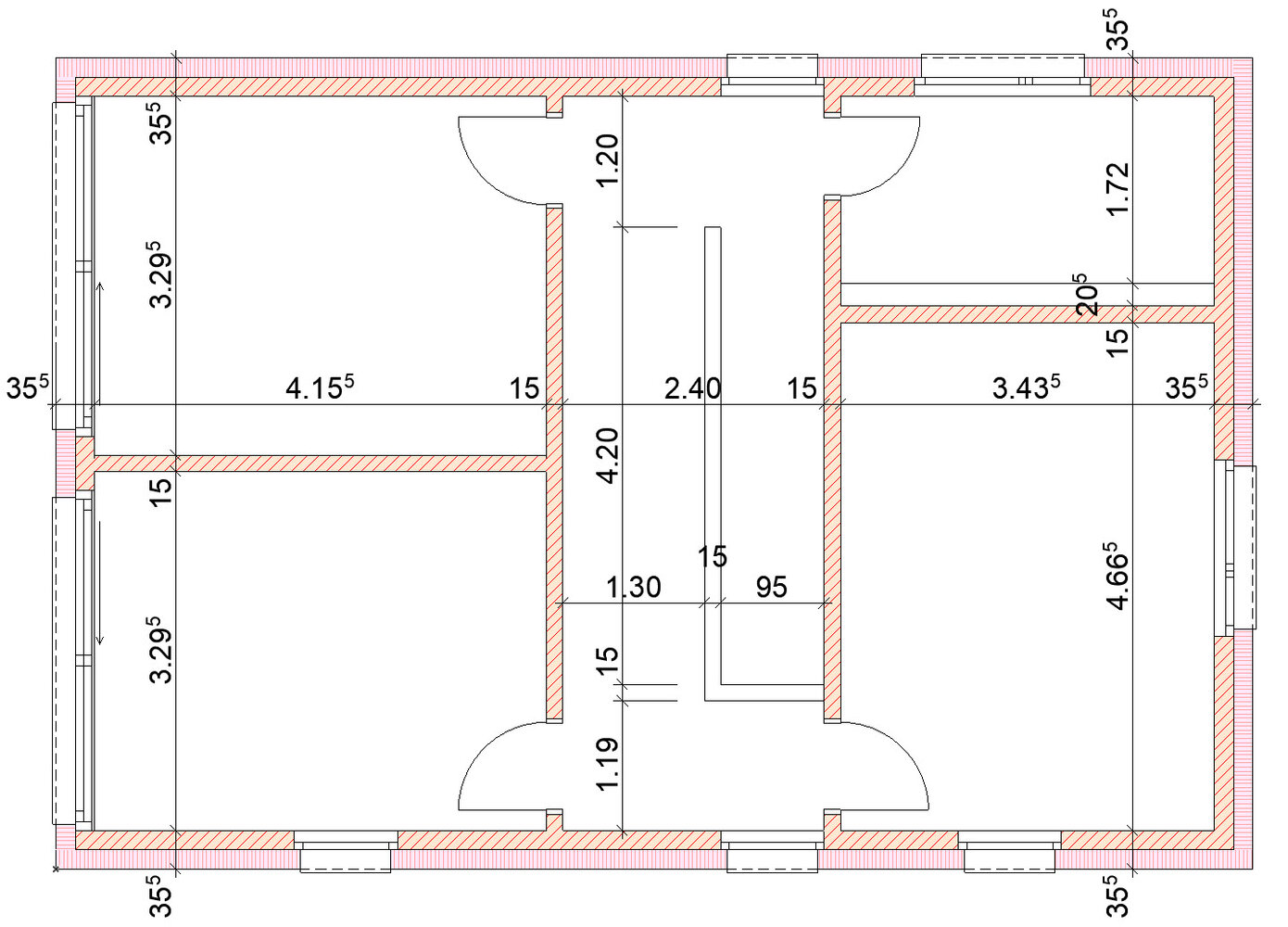

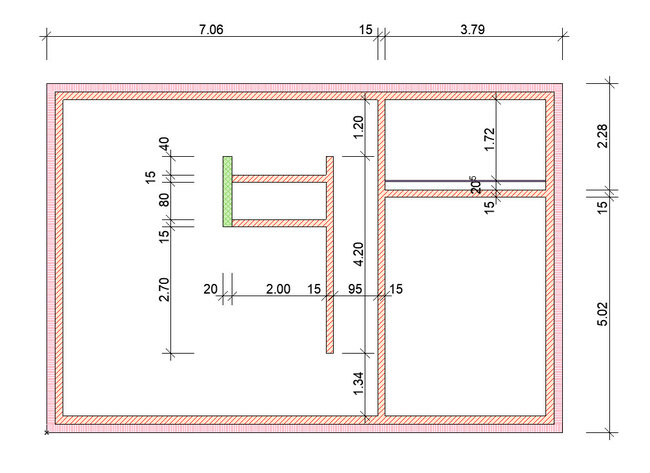

Innenwände 4 & 5

Innenwand Sichtbeton:

Wandeinstellungen
  • Baustoff: Beton, Sichtbeton
  • Stärke: 0.20 m

Modellieren Sie die Sichtbeton-Wand gemäss Grundriss:

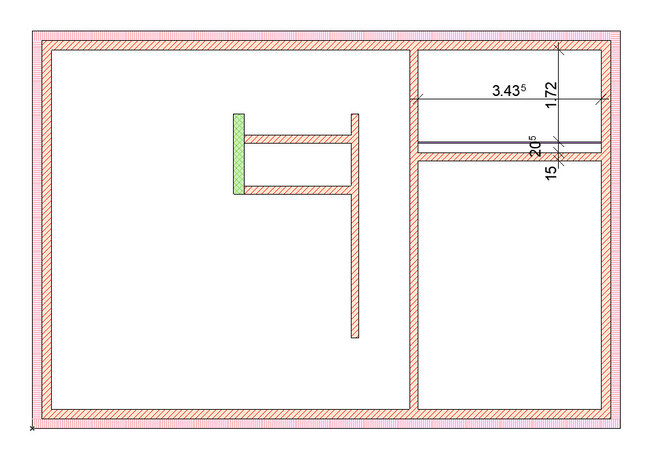

Innenwand 6

Innenwand Steigzone:

Mehrschichtiges Bauteil erstellen
Wandeinstellung

Erstellen Sie ein neues, mehrschichtiges Bauteil für die Steigzone mit folgenen Werten:

  • Gipsplatte vertikal: 0.0125 m
  • Gipsplatte horizontal: 0.0125 m
  • Luft, vertikal: 0.18 m



Im Wandeinstellungs-Dialog:

  • Struktur: Wählen Sie das neue, mehrschichtige Bauteil.
  • Klassifizierung: Vorwand / Installationswand
  • Tragende Funktion: Nicht tragende Elemente.
  • Ebene: 019 Vormauerungen.

Modellieren Sie die Vormauerung gemäss Grundriss:

Innenwand 7

Übersicht Aussen- und Innenwände:

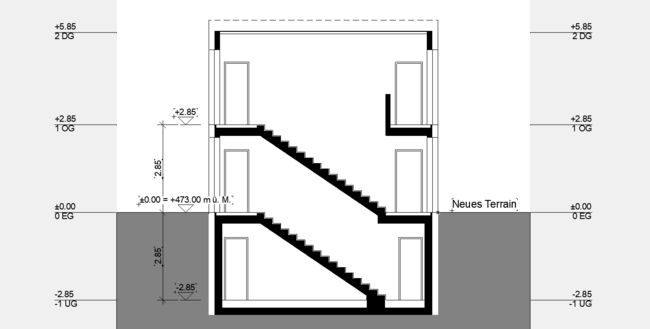

Schnitte

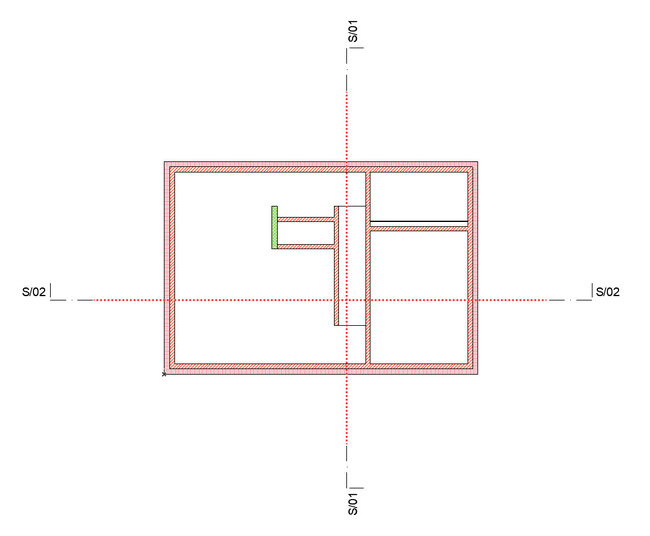

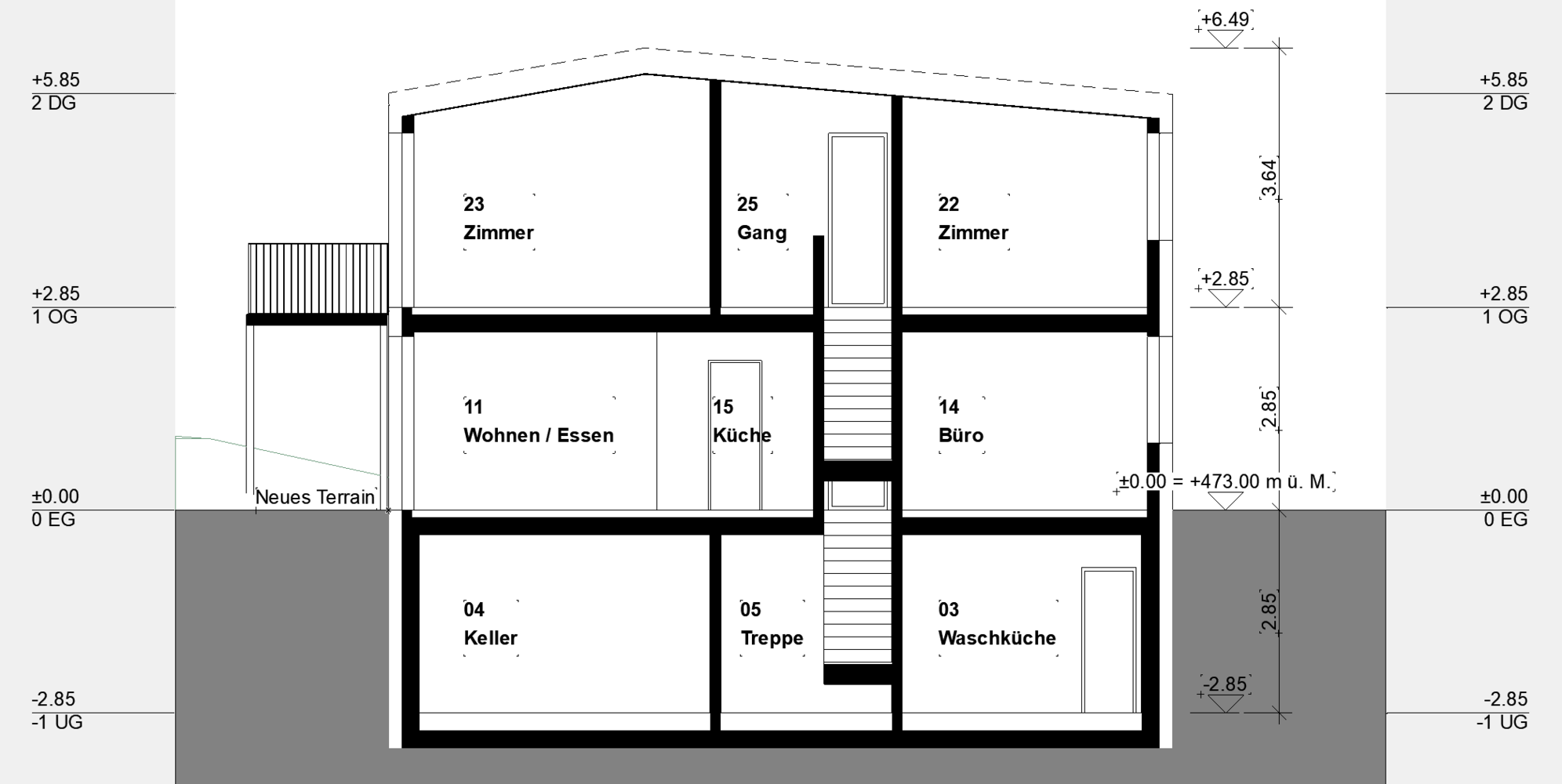

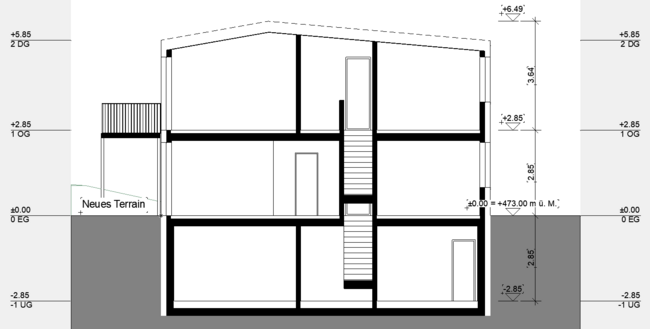

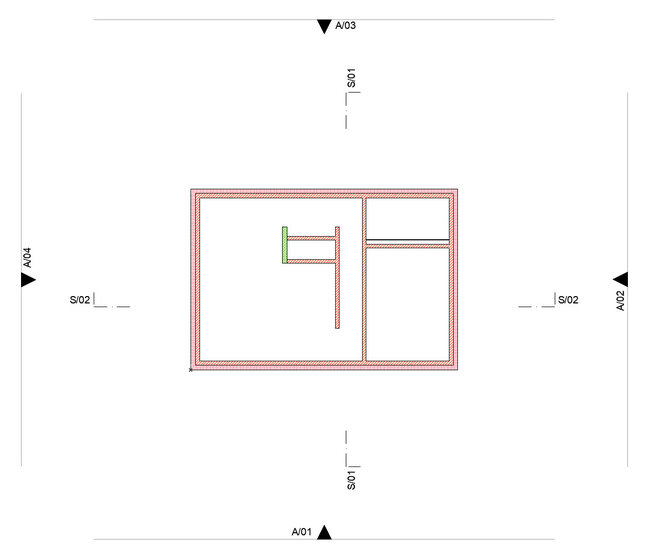

Erstellen Sie zwei Schnitte, gemäss Darstellung unten. Verwenden Sie dazu die Grundeinstellung der Schnittmarker und nehmen Sie keine Anpassungen vor.

Grundriss

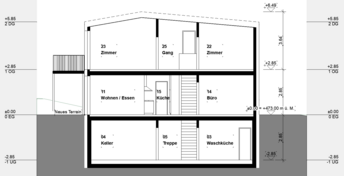

S/1 Schnitt
S/2 Schnitt

Ansichten

Erstellen Sie vier Ansichten, gemäss Darstellung unten. Verwenden Sie dazu die Grundeinstellung der Ansichtsmarker und nehmen Sie keine Anpassungen vor. Achtung, blenden Sie temporär die Ebene 205 Ansichtslinien ein, um die Ansichten zu erstellen.

Grundriss
A/01 Süd Ansicht
A/02 Ost Ansicht
A/03 Nord Ansicht
A/04 West Ansicht

Modelldarstellung

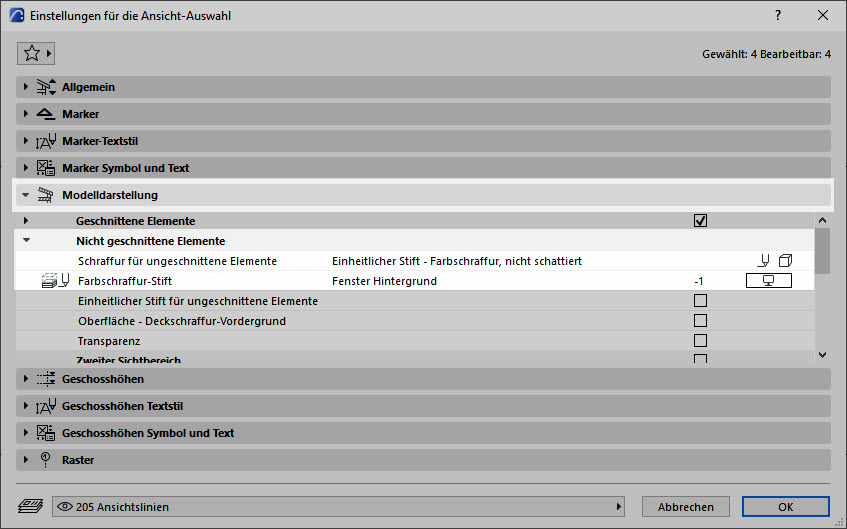

Ansichtseinstellung - Modelldarstellung

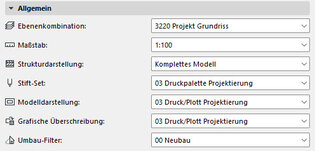

Passen Sie die Ansichtseinstellungen so an, dass die Elemente für eine spätere Baueingabe-Darstellung weiss dargestellt werden:

  • Alle Ansichtslinien aktivieren und Einstellungsdialog öffnen.
  • Unter Modelldarstellung / Nicht geschnittene Elemente / Schraffur für ungeschnittene Elemente: Einheitlicher Stift - Farbschraffur, nicht schattiert wählen.

Decke

Erstellen Sie zuerst die Geschossdecke:

  • In der Ausschnittmappe machen Sie einen Doppelklick auf 0. EG im Ordner 4 Ausschreibung / 4.1 Geschosse.

Geschossdecke Einstellungen

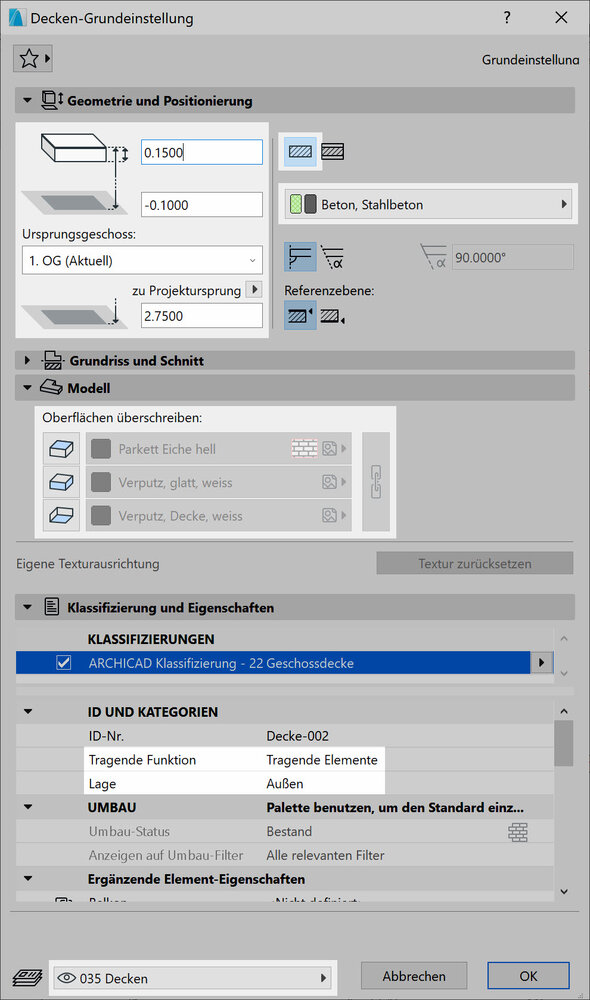

Deckeneinstellung

Im Register Geometrie und Positionierung:

  • Deckendicke: 0.25 m
  • Abstand zu Ursprungsgeschoss: -0.10 m
  • Baustoff: Beton, Stahlbeton



Im Register Modell:

  • Schalten Sie die Oberflächenüberschreibung für oben und unten aus.



Im Register Klassifizierung und Eigenschaften:

  • Prüfen Sie, dass für die Klassifizierung Geschossdecke gewählt ist.
  • Tragende Funktion: Tragende Elemente
  • Lage: Innen



Bestätigen Sie mit OK.

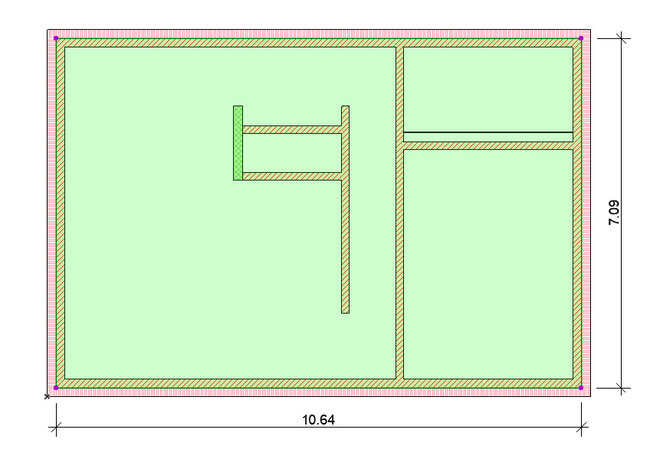

Decke modellieren

  • Zeichnen Sie die Decke als Rechteck auf der Aussenkante Backstein auf.
  • Masse: 10.64 x 7.09 m

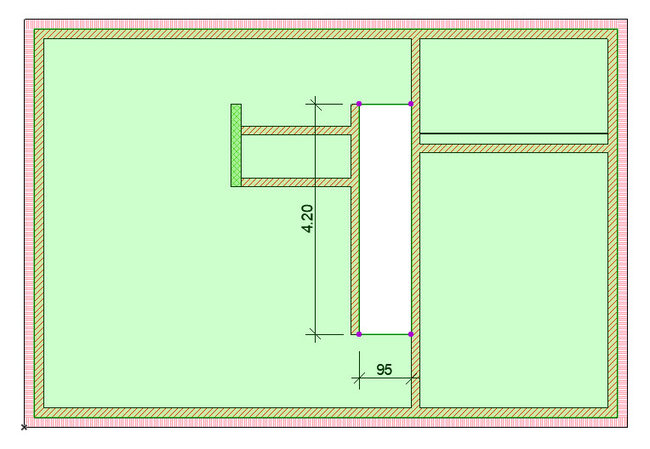

  • Erstellen Sie einen Durchbruch für die Treppe mit dem Mass 0.95 * 4.20 m.

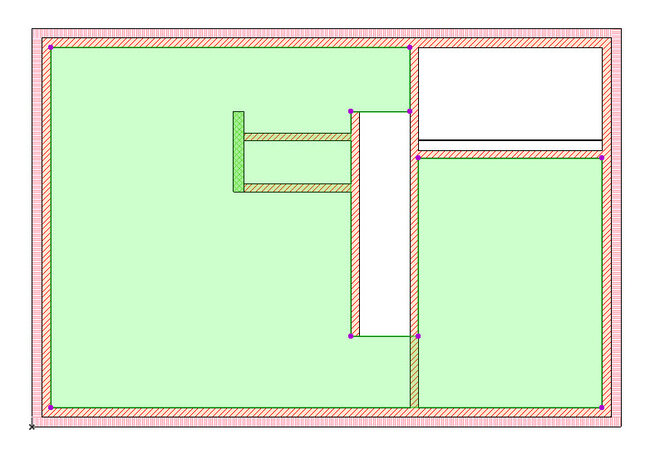

Unterlagsboden Parkett:

Deckeneinstellung Wohnbereich

Im Register Geometrie und Positionierung:

  • Abstand zu Ursprungsgeschoss: 0.00
  • Struktur: Mehrschicht
  • Mehrschichtiges Bauteil: UB 1/5/4cm



Im Register Modell:

  • Oberflächenmaterial oben: Parkett Eiche hell
  • Oberflächenmateriel Kanten: Verputz, glatt, weiss



Im Register Klassifizierungen und Eigenschaften:

  • Klassifizierung: Unterlagsboden
  • Tragende Funktion: Nicht tragenden Elemente
  • Lage: Innen



Wählen Sie die Ebene 030 Bodenaufbauten und bestätigen Sie mit OK.

Modellieren Sie den Unterlagsboden gemäss Vorlage:

Unterlagsboden Platten:

Deckeneinstellung Nasszelle

Für den Unterlagsboden im Bad wählen Sie im Register Modell:

  • Oberflächenmaterial oben: Platten 60x60, hellgrau

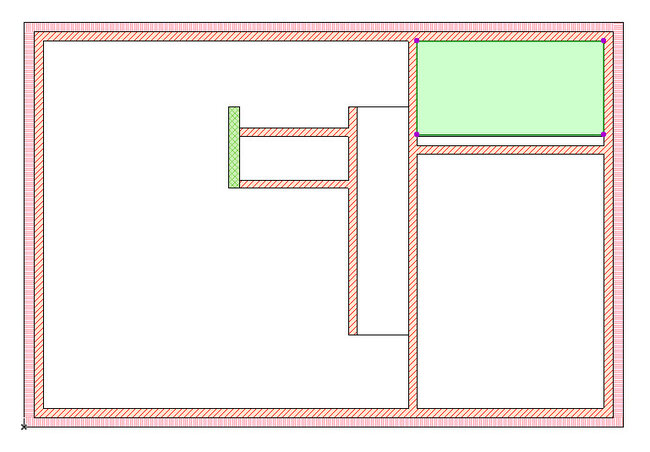

Modellieren Sie den Unterlagsboden gemäss Vorlage:

Fenster

Sie setzen in diesem Gebäude drei verschiedene Fenstertypen, wobei die Einstellungen pro Typ identisch sind. Sie sehen im Übersichtsplan, wo welcher Typ gesetzt wird. Detaillierte Einstellungen zu den Typen 1, 2 und 3 finden Sie weiter unten.

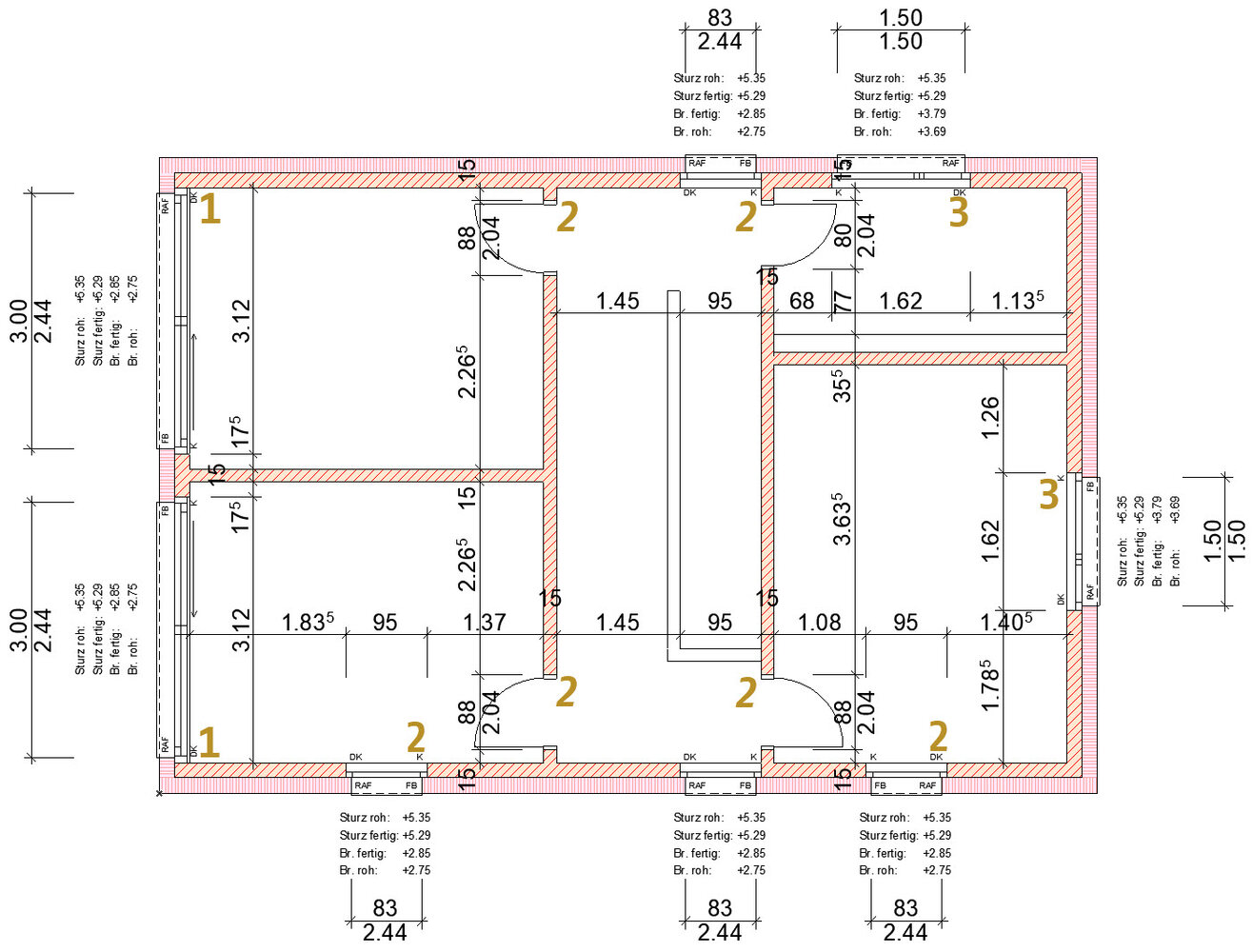

Fenstertypen 1, 2 und 3 in der Übersicht

Typ 1: Hebe-Schiebetüre

Fenstereinstellung: Vorschau & Position.
Fenstereinstellung: Anschlag
Fenstereinstellung: Rahmenprofile
Fenstereinstellung: Öffnungstyp und B.

Fenstertyp: 3.02 Hebe-Schiebetüren / Hebe-Schiebetüre 2-teilig



Im Menü Vorschau und Positionierung:

  • Fenstermasse:
    • Breite: 3.00
    • Höhe: 2.44
  • Anker: Sturz zu Geschoss 0: 2.39
  • Anschlag zu Wandfläche: 0.18



Im Menü Fenster-Einstellungen:



Untermenü Anschlag:

  • 3. Anschlags-Symbol v. l.
  • Anschlagsbreite: 0.06
  • Untere Laibung: Gleich
  • Fensterbank-Höhe: 0.05



Untermenü Rahmenprofile:

  • Haken Unterschiedliche Breiten setzen.
  • Breite unten: 0.12



Untermenü Öffnungstyp und Breite:

Hauptflügel 1: Flügel verschraubt

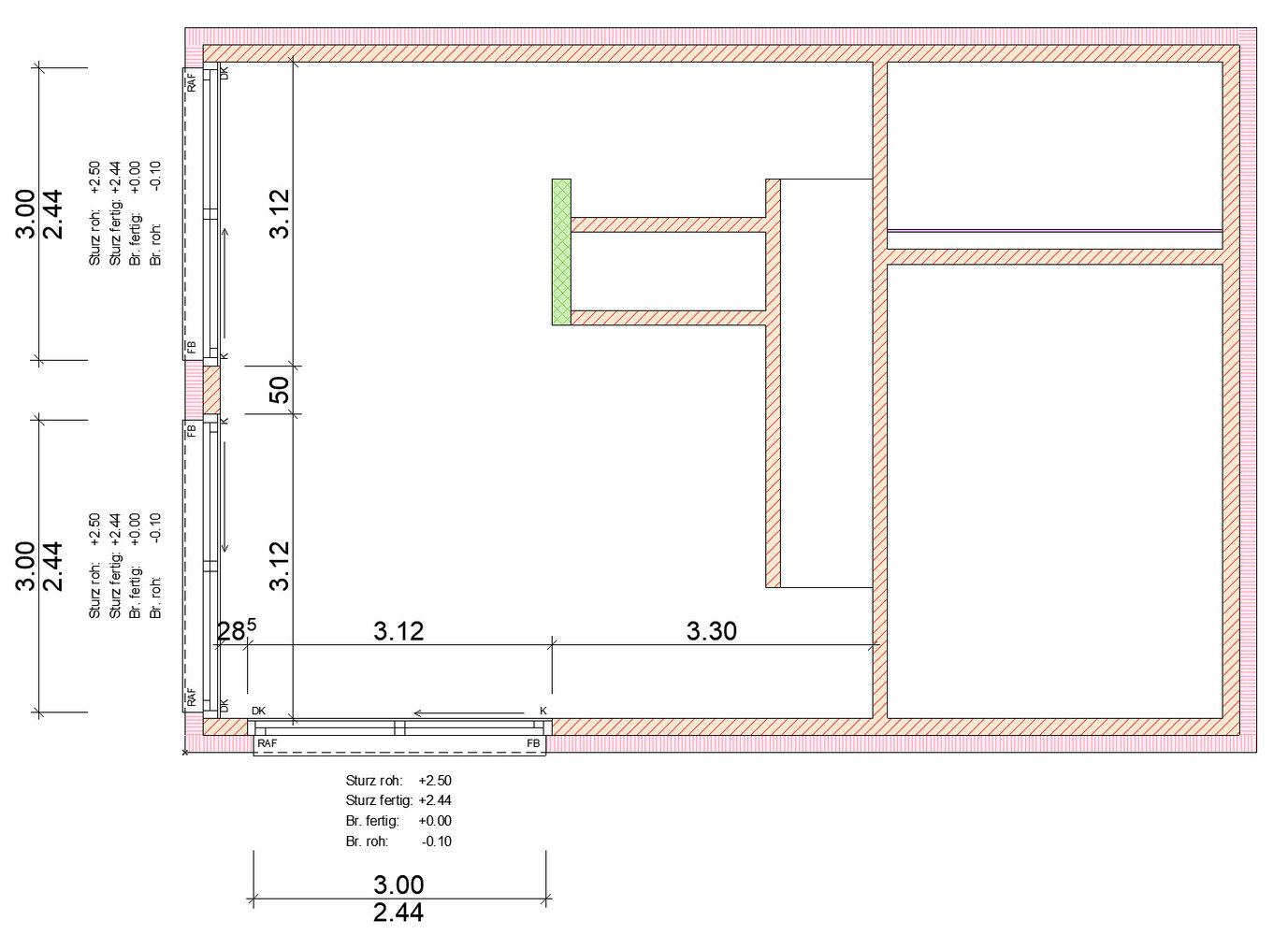

Setzen Sie die drei Fenster des Typs 1 gemäss Vorlage:

Fenster Typ 1, Hebe-Schiebetüre

Typ 2: Raumhoch festverglast

Fenstereinstellung: Vorschau & Position.
Fenstereinstellung: Anschlag
Fenstereinstellung: Rahmenprofile
Fenstereinstellung: Öffnungstyp

Fenstertyp: 3.01 Rechteckfenster / 1-Flügelfenster



Im Menü Vorschau und Positionierung:

  • Fenstermasse:
    • Breite: 0.83
    • Höhe: 2.44
  • Anker: Sturz zu Geschoss 0: 2.39
  • Anschlag zu Wandfläche: 0.18



Im Menü Fenster-Einstellungen:



Untermenü Anschlag:

  • 3. Anschlags-Symbol v. l.
  • Anschlagsbreite: 0.06
  • Untere Laibung: Gleich
  • Fensterbank-Höhe: 0.05



Untermenü Rahmenprofile:

  • Haken Unterschiedliche Breiten setzen.
  • Breite unten: 0.12



Untermenü Öffnungstyp und Winkel:

  • Hauptflügel: Festverglast

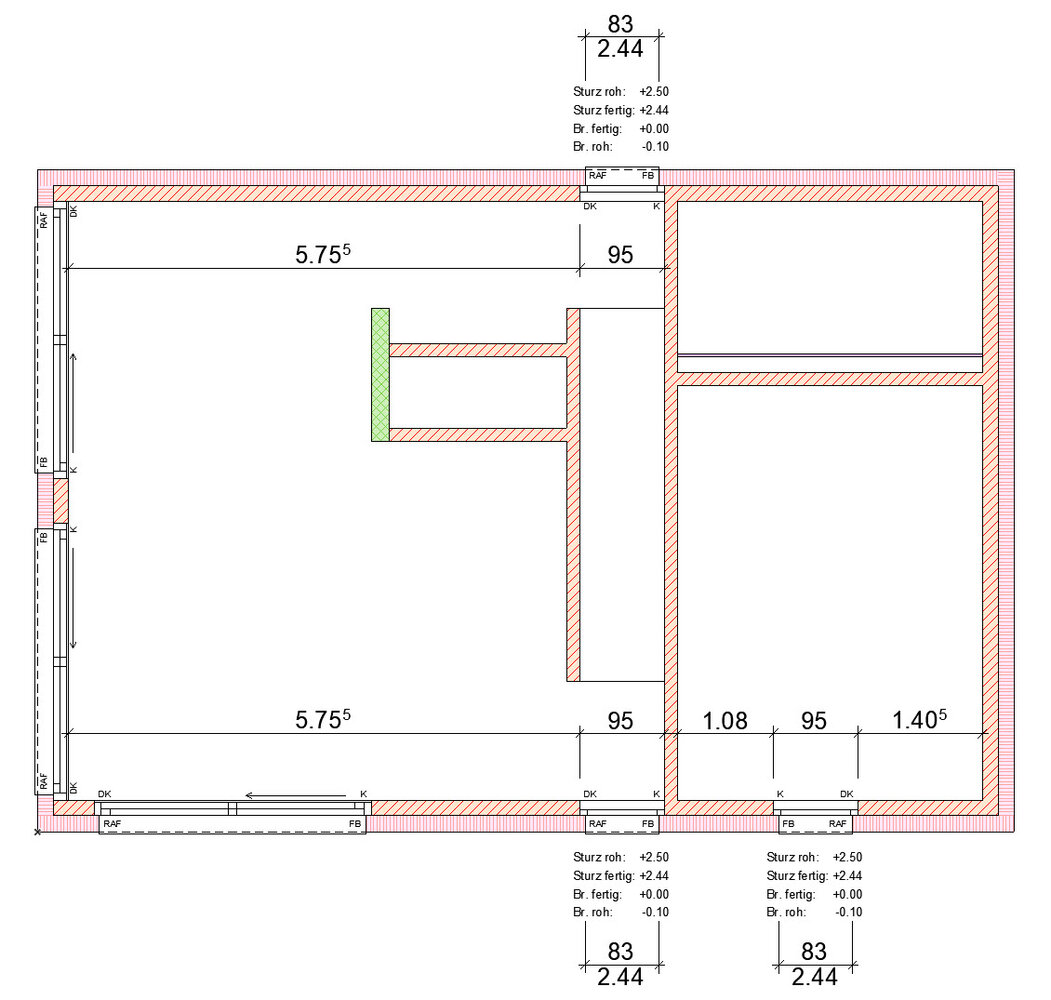

Setzen Sie die drei Fenster des Typs 2 gemäss Vorlage:

Fenster Typ 2, Raumhohes Fenster festverglast

Typ 3: Asymmetrisches 2-Flügelfenster

Fenstereinstellung: Vorschau & Position.
Fenstereinstellung: Anschlag
Fenstereinstellung: Fenstereinst. & Öffn.

Fenstertyp: 3.01 Rechteckfenster / 2-Flügelfenster



Im Menü Vorschau und Positionierung:

  • Fenstermasse:
    • Breite: 1.50
    • Höhe: 1.50
  • Anker: Sturz zu Geschoss 0: 2.39
  • Anschlag zu Wandfläche: 0.18



Im Menü Fenster-Einstellungen:



Untermenü Anschlag:

  • 3. Anschlags-Symbol v. l.
  • Anschlagsbreite: 0.06
  • Untere Laibung: Gleich
  • Fensterbank-Höhe: 0.05



Untermenü Fenstereinstellungen und Öffnungen:

  • Flügelteilung: Haken Gleiche Flügelteilung entfernen.
  • Flügelbreite: 0.60

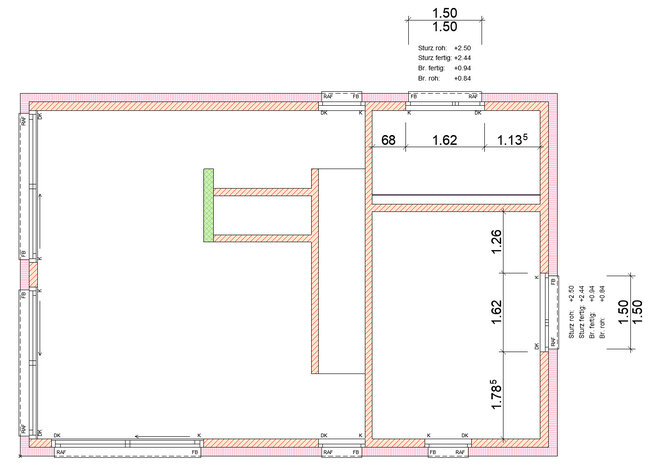

Setzen Sie die zwei Fenster des Typs 3 gemäss Vorlage:

Fenster Typ 3, Asymmetrisches 2-Flügel Fenster

Türen

Setzen Sie in diesem Gebäude drei verschiedene Türtypen. Die Einstellungen sind pro Typ identisch. Im folgenden Übersichtsplan sehen Sie, wo im Grundriss welcher Typ gesetzt wird. Detaillierte Einstellungen zu den Typen 1, 2 und 3 finden Sie weiter unten.

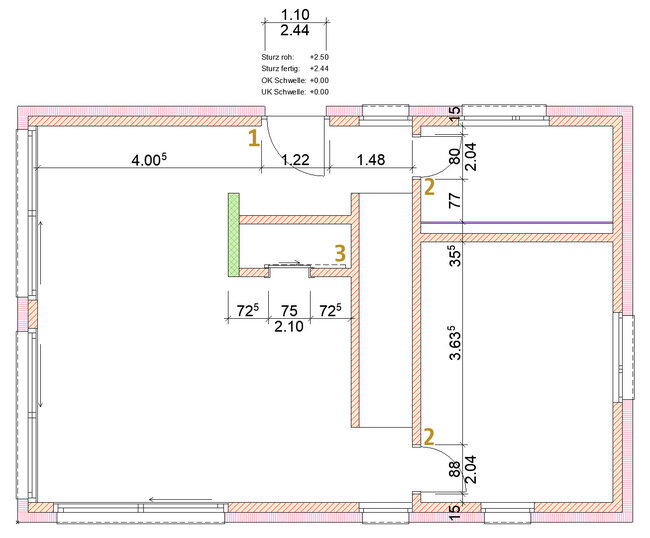

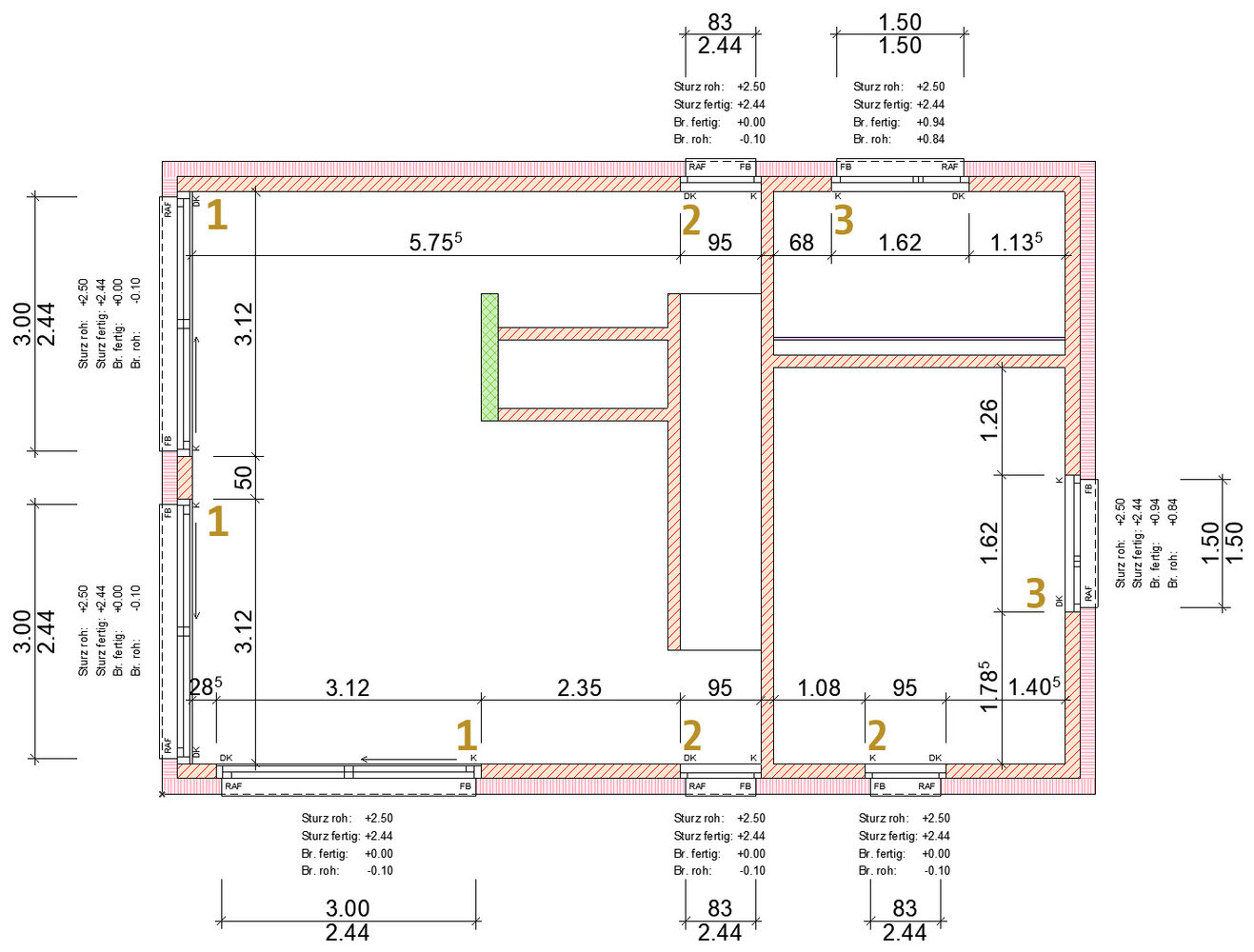

Türtypen 1, 2 und 3 in der Übersicht

Typ 1: Eingangstüre

Türeinstellung: Vorschau & Positionier.
Türeinstellung: Anschlag
Türeinstellung: Schwelle

Türtyp: 4.01 Eingangstüren / Eingangstür 01 1-Fl



Im Menü Vorschau und Positionierung:

  • Türmasse:
    • Breite: 1.10
    • Höhe: 2.44
  • Anker: Brüstung/Schwelle zu Geschoss 0: 0.00
  • Anschlag zu Wandfläche: 0.18



Im Menü Eingangstüreinstellungen:



Untermenü Anschlag:

  • 3. Anschlags-Symbol v. l.
  • Anschlagsbreite: 0.06



Untermenü Schwelle:

  • Wandöffnung unter Schwelle: Wandöffnung zu Wandunterkante

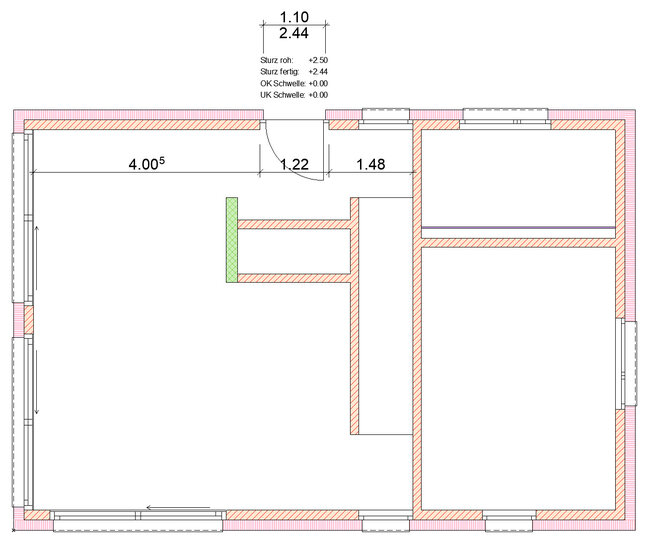

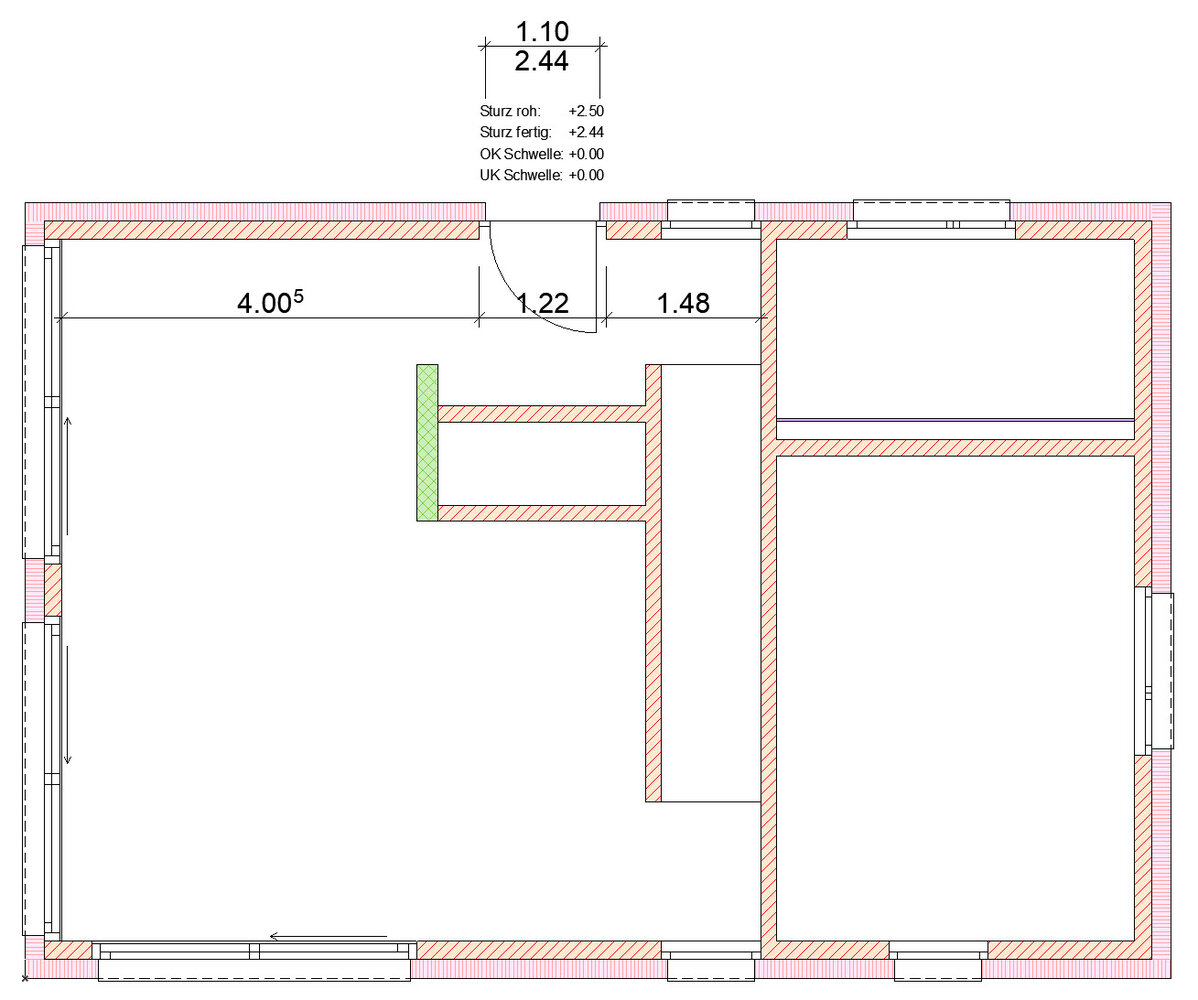

Setzen Sie die Eingangstür (Typ 1) gemäss Vorlage:

Tür Typ 1, Eingangstüre

Typ 2: Innentüren

Türeinstellung: Vorschau & Position.
Türeinstellung: Schwelle
Infofenster

Türtyp: 4.02 Innentüren / Blockfutter



Im Menü Vorschau und Positionierung:

  • Türmasse (Bad):
    • Breite: 0.80
    • Höhe: 2.04



Untermenü Schwelle:

  • Wandöffnung unter Schwelle: Wandöffnung zu Wandunterkante



Beachten Sie, dass die Türen nicht alle gleich gross sind:

  • Passen Sie die Breite im Infofenster an (Zimmer):
    • Breite: 0.88

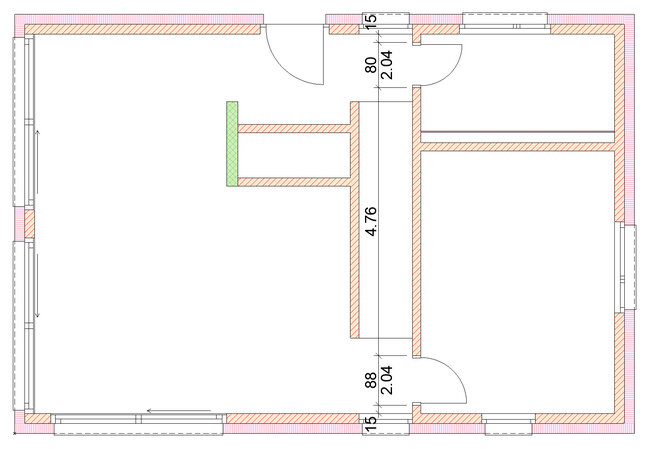

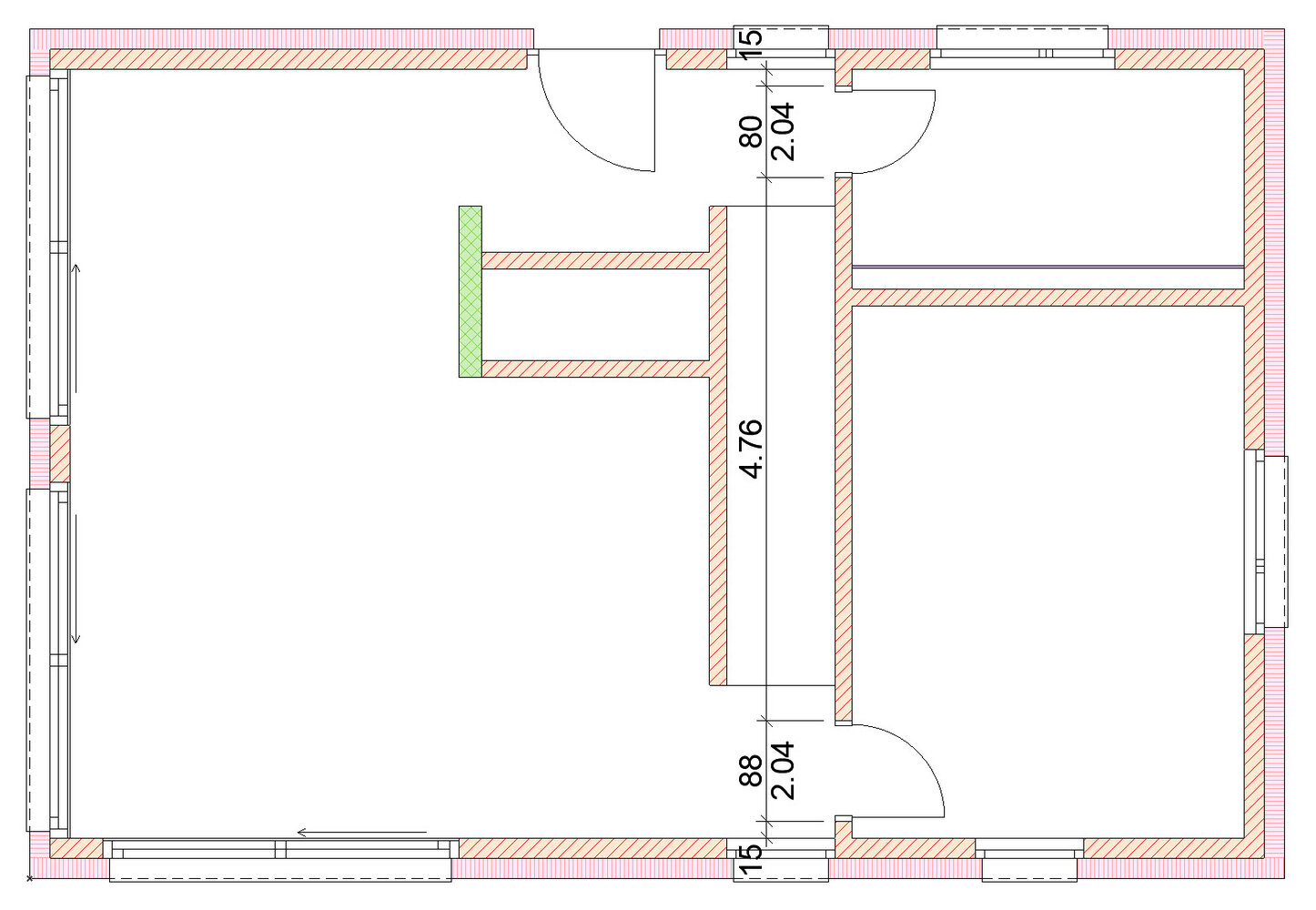

Setzen Sie die Türen des Typs 2 gemäss Vorlage:

Tür Typ 2, Innentüren

Typ 3: Schiebetür

Fenstereinstellung: Vorschau & Position.
Fenstereinstellung: Schwelle

Türtyp: 4.03 Schiebe- und Falttüren / Schiebetür 01 1-Fl



Im Menü Vorschau und Positionierung:

  • Türmasse:
    • Breite: 0.75
    • Höhe: 2.10



Untermenü Schwelle:

  • Wandöffnung unter Schwelle: Wandöffnung zu Wandunterkante

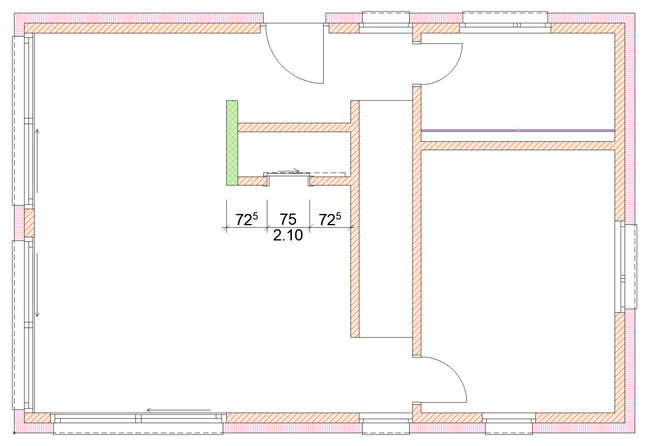

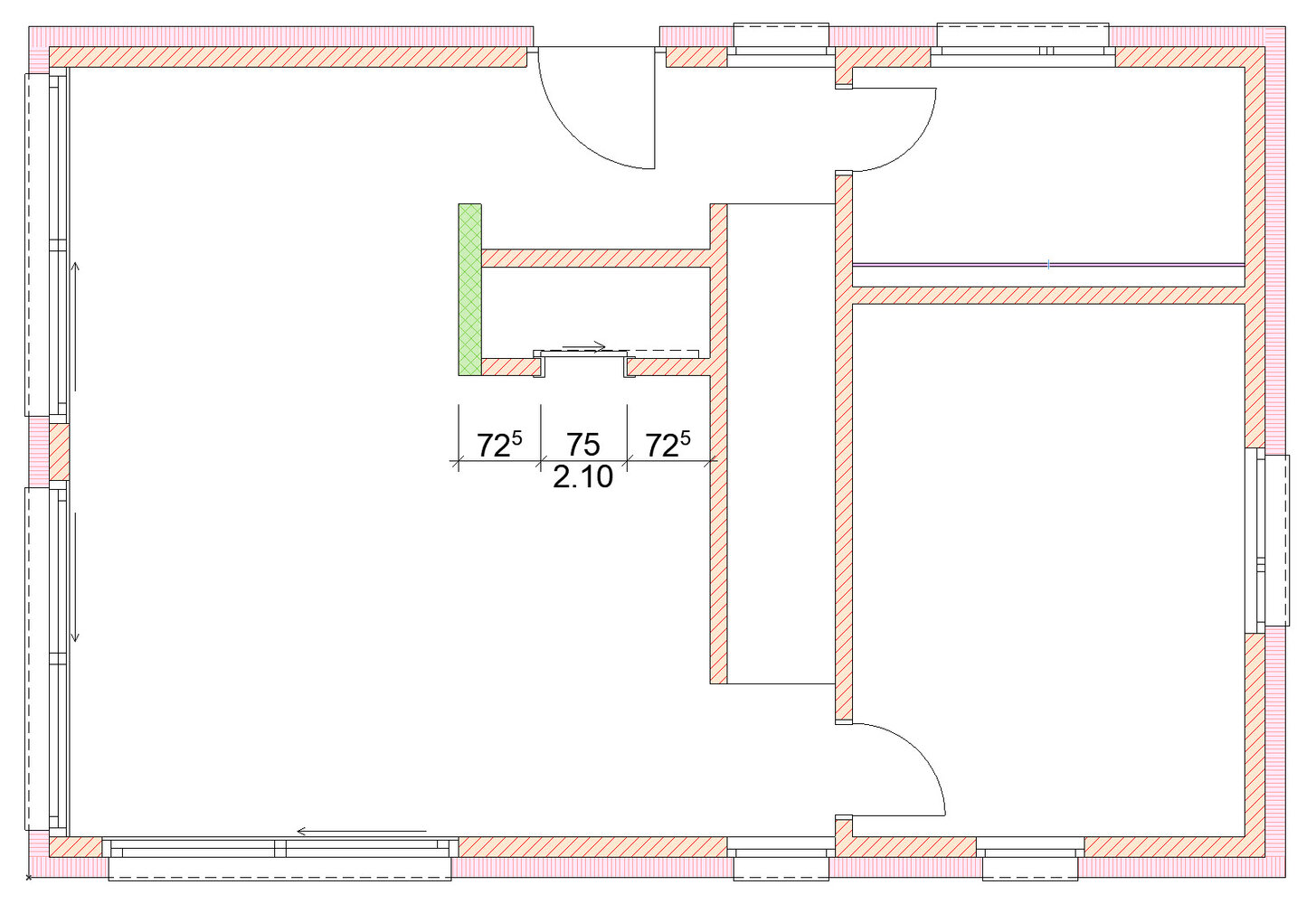

Setzen Sie die Tür des Typs 3 gemäss Vorlage:

Tür Typ 3, Schiebetür

Geschosse

Modellieren Sie die weiteren Geschosse.



Zwei mögliche Wege:

  • Verwenden Sie die Kopieren/Einfügen-Funktionen, um Elemente vom einen ins andere Geschoss zu kopieren. Passen Sie die Elemente dann an.
  • Zeichnen Sie die Elemente mit Hilfe der Transparentpause neu.

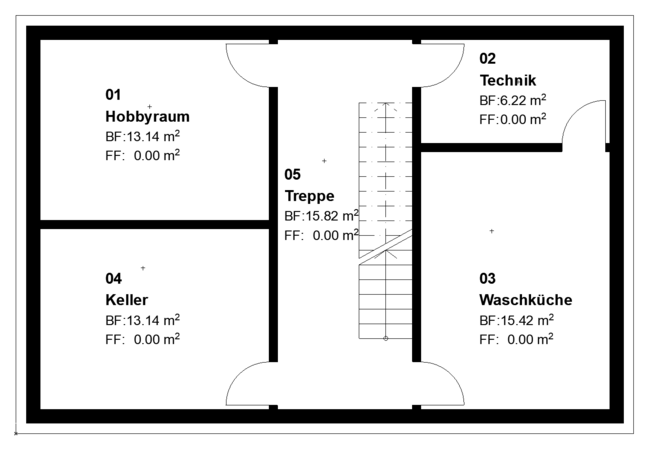

-1. UG modellieren

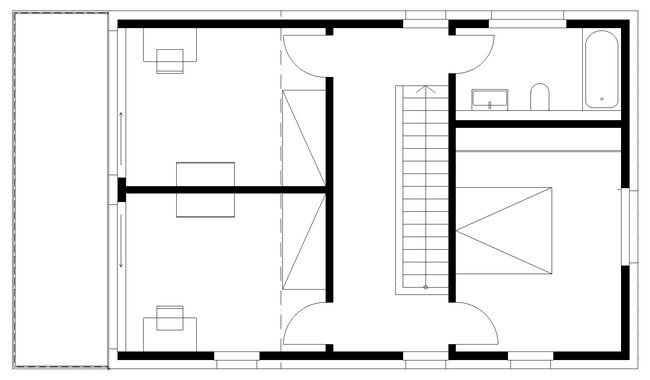

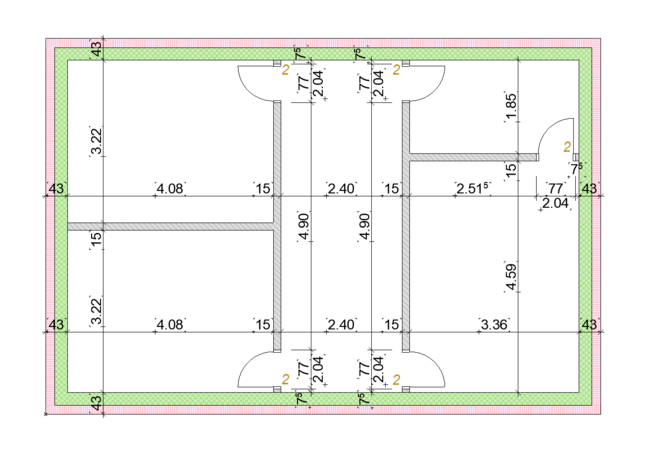

Modellieren Sie das Untergeschoss gemäss folgendem Plan:

-1. UG: Türtyp kursiv

Aussenwände UG:

Wandeinstellungen (Aussenwand)

Einstellungen für die UG-Aussenwände (4 Stück):



Im Register Geometrie und Positionierung:

  • Abstand zum verknüpften Geschoss darüber: -0.10
  • Abstand zum Ursprungsgeschoss unten: -0.49
  • Struktur: Mehrschicht
  • Mehrschichtiges Bauteil: AD B 18/25cm



Im Register Klassifzierungen und Eigenschaften:

  • Tragende Funktion: Tragende Elemente
  • Lage: Aussen
  • Ebene: 010 Aussenwände

Innenwände UG:

Wandeinstellungen (Innenwand)

Einstellungen für die UG-Innenwände (4 Stück):



Im Register Geometrie und Positionierung:

  • Abstand zum verknüpften Geschoss darüber: -0.10
  • Abstand zum Ursprungsgeschoss unten: -0.24
  • Struktur: Einfach
  • Baustoff: MW, Kalksandstein
  • Wandstärke: 0.15 m



Im Register Klassifzierungen und Eigenschaften:

  • Tragende Funktion: Tragende Elemente
  • Lage: Innen
  • Ebene: 015 Innenwände

Decke UG (Fundament):

Deckeneinstellung (Fundament)

Nehmen Sie für das Flächenfundament folgende Einstellungen vor:



Im Register Geometrie und Positionierung:

  • Deckendicke: 0.25 m
  • Abstand zu Ursprungsgeschoss: -0.24
  • Struktur: Einfach
  • Baustoff: Beton, Stahlbeton



Im Register Klassifizierung und Eigenschaften:

  • Klassifizierung: Bodenplatte
  • Tragende Funktion: Tragende Elemente
  • Lage: Aussen



  • Ebene: 037 Fundament

Bodenaufbau UG:

Mehrschichtige Bauteile
Mehrschichtige Bauteile
Deckeneinstellung (Unterlagsboden)

Erstellen Sie für den Bodenaufbau des geheizten UG's ein neues mehrschichtiges Bauteil:

  • Duplizieren Sie das Bauteil UB 1/5/4cm.
  • Name: UB 1/5/18cm.
  • Stärke unterste Schicht (Dämmung, Innen): 0.16 m



Nehmen Sie im Register Geometrie und Positionierung folgende Einstellungen für den Unterlagsboden vor:

  • Abstand zu Ursprungsgeschoss: 0.00
  • Struktur: Mehrschicht
  • Mehrschichtiges Bauteil: UB 1/5/18cm



Im Register Klassifizierung und Eigenschaften:

  • Klassifizierung: Unterlagsboden
  • Tragende Funktion: Nicht tragende Elemente
  • Lage: Innen



Ebene: 030 Bodenaufbauten

Türen UG (Typ 2):

Türeinstellungen

Setzen Sie die Türen mit folgenden Einstellungen gemäss Plan:

  • Typ: Blockfutter
  • Breite: 0.77 m
  • Höhe: 2.04 m
  • Anker: Brüstung/Schwelle zu Geschoss -1: 0.00

1. OG modellieren

Geschoss-Einstellungen

Geschosshöhe:

  • Erhöhen Sie das Geschoss 1. OG auf 3.00 m.



Modellieren Sie das Obergeschoss gemäss folgenden Plänen:

Innenwände 1. OG
1. OG: Fenstertyp und Türtyp

Aussenwände 1. OG:

Die Einstellungen der Aussenwände entsprechen denen des EG's.

Innenwände 1. OG:

Die Einstellungen der Innenwände entsprechen denen des EG's.

Brüstungswände 1. OG:

Wandeinstellungen Brüstungen

Einstellungen für alle Brüstungswände (2 Stück) im 1. OG:



Im Register Geometrie und Positionierung:

  • Wandoberkante: Nicht verknüpft
  • Wandhöhe: 1.10 m
  • Abstand zum Ursprungsgeschoss unten: -0.10

Deckeneinstellungen 1. OG:

Die Einstellungen sämtlicher Decken (massive Geschossdecke sowie Bodenaufbauten) entsprechen denen des EG's.

Fenster-/Türeinstellungen 1. OG:

Die Fenster- und Türeinstellungen entsprechen denen des EG's.

Balkon

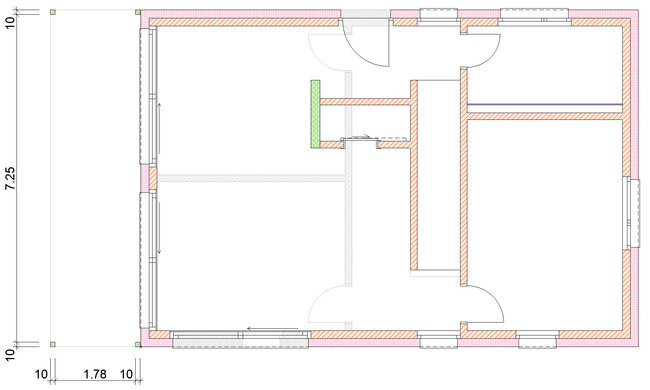

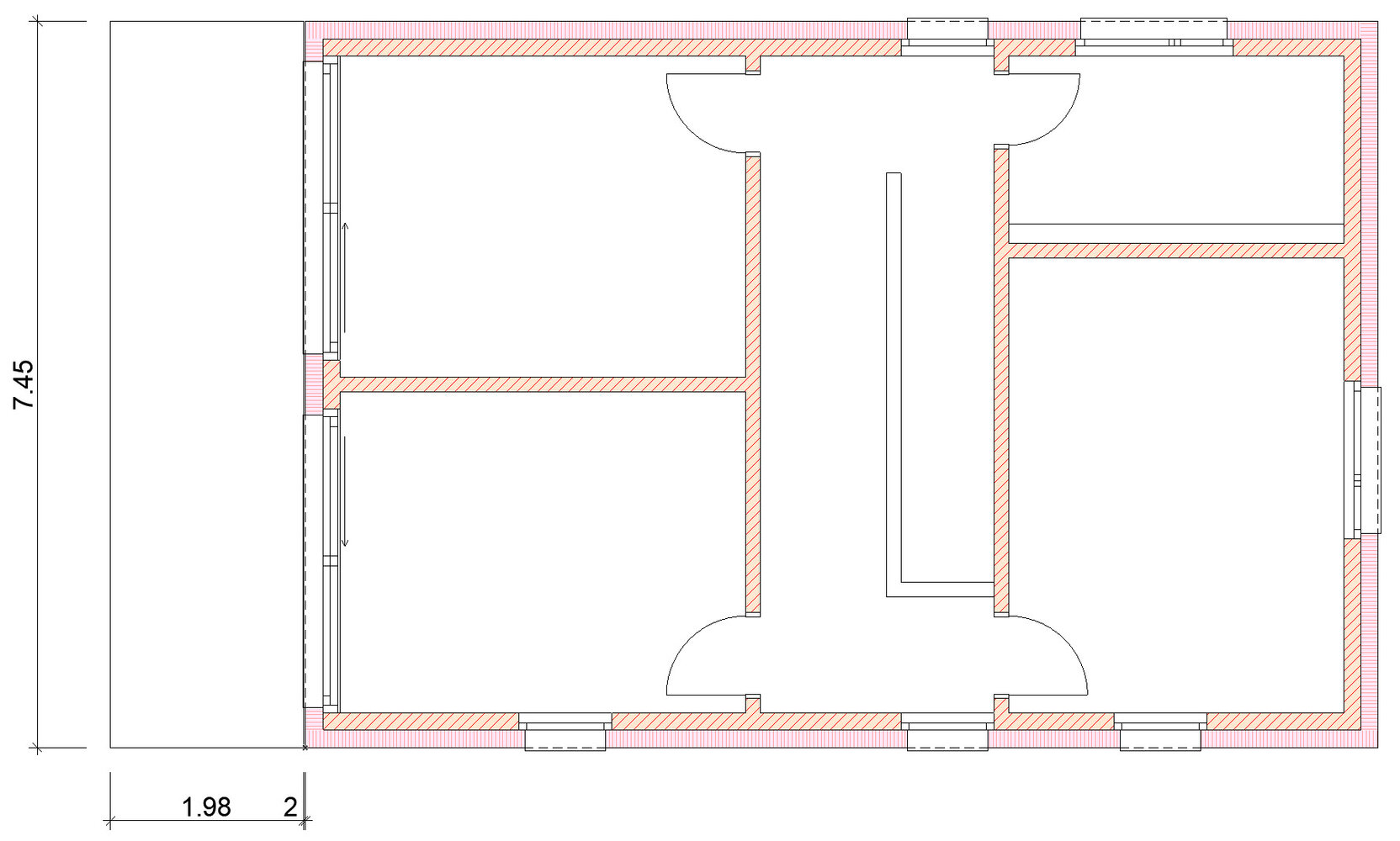

Modellieren Sie mit vier Stützen und einer Betondecke einen vorgestellten Balkon:

  • Erstellen Sie den Balkon im 1.OG.

Deckeneinstellungen:

Deckeneinstellungen

Im Register Geometrie und Positionierung:

  • Deckendicke: 0.15
  • Abstand zu Ursprungsgeschoss: -0.10
  • Baustoff: Beton, Stahlbeton



Im Register Modell:

  • Keine Oberflächenüberschreibung
  • Ebene: 035 Decken



Im Register Klassifizierung und Eigenschaften:

  • Tragende Funktion: Tragende Elemente
  • Lage: Aussen
Decke (1. OG)

Stützeneinstellungen:

Stützen-Einstellungen Stütze
Stützen-Einstellungen Segment
Stützen-Einstellungen
Klassifizierung und Eigenschaften
  • Wechseln Sie ins Erdgeschoss.
  • Blenden Sie das 1. OG mit Hilfe der Transparentpause ein.



Nehmen Sie folgende Einstellungen im Register Stütze vor:

  • Struktur Rechteck; Kernmasse: 0.10 x 0.10 m
  • Abstand zum verknüpften Geschoss oben: -0.25 m (1. OG)
  • Abstand zum Ursprungsgeschoss unten: -0.10 m (0. EG)
  • Ankerpunkt: unten links (kann auch nachträglich im Infofenster geändert werden)



Im Register Segment:

  • Baustoff: Beton, Stahlbeton
  • Oberfläche überschreiben: Keine



Im Register Klassifizierungen und Eigenschaften:

  • Tragende Funktion: Tragende Elemente
  • Lage: Aussen
Stützen (0. EG)

Dach

  • Öffnen Sie das Geschoss 2. DG.



Zeichnen Sie die Dächer mit folgenden Einstellungen:

Dach 5°

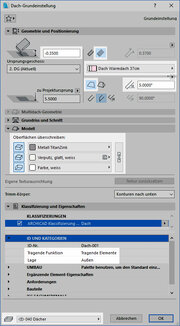

Dach-Einstellungen

Im Register Geometrie und Positionierung:

  • Aufsetzkante: -0.35
  • Struktur: Mehrschichtig
  • Mehrschichtiges Bauteil: Dach Warmdach 37cm
  • Konstruktionsmethode: Einzel Dach
  • Neigung: 5.00°



Im Register Modell:

  • Oberflächen überschreiben:
    • Oben: Metall TitanZink
    • Kanten: Verputz, glatt, weiss
    • Unten: Farbe, weiss



Im Register Klassifizierung und Eigenschaften:

  • Tragende Funktion: Tragend
  • Lage: Aussen

Dach 10°

Dach-Einstellungen

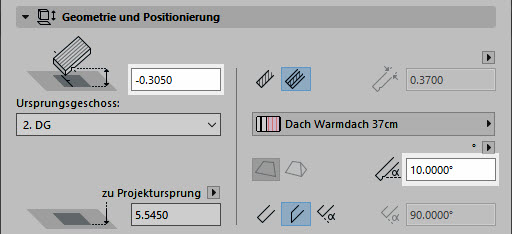

  • Passen Sie für das zweite Dach folgende Einstellungen gemäss Bild an:
    • Ausetzkante: -0.305
    • Neigung: 10°
  • Die restlichen Einstellungen behalten Sie gemäss dem ersten Dach bei.

Tipps:

  • Schalten Sie die Transparentpause vom 1. OG ein.
  • Zeichnen Sie die Aufsetzkante entlang der Backstein-Innenkante, damit die Aufsetzkante von -0.35 stimmt.
  • Verschneiden Sie die beiden Dächer mit der Ctrl-Taste.
  • Verschneiden Sie die Aussen- und Innenwände mit dem Dach, indem Sie die Wände erhöhen (4.00 m) und mit dem Trimmen-Befehl verschneiden.

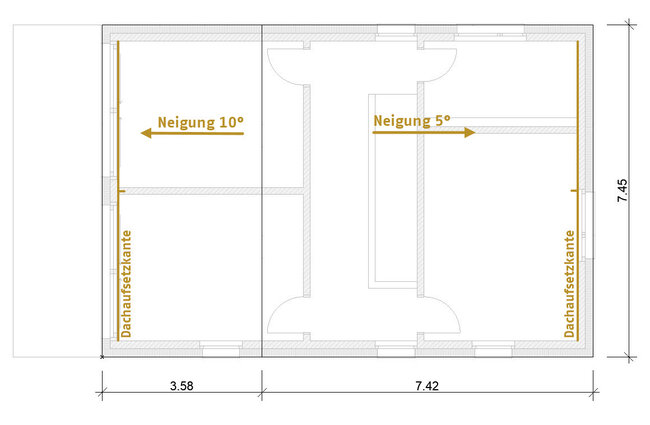

Dächer im Grundriss

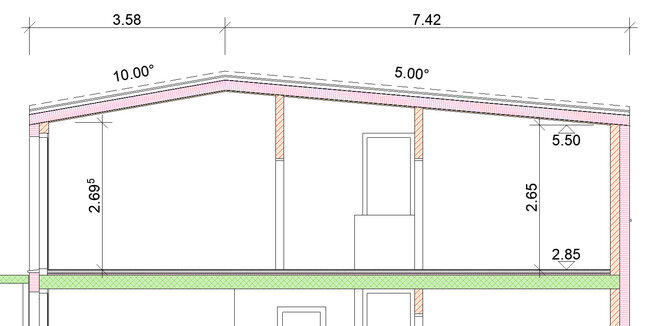

Schnitt

Treppe

Treppen Einstellungen
Treppe Grundrissdarstellung

Erstellen Sie die Treppen mit folgenden Einstellungen:

  • Verwenden Sie für die Treppe UG - EG den Favorit 01 Treppe UG und erstellen Sie die Treppe gemäss Bilder.



  • Laufbreite: 0.95 m
  • 16 Steigungen à: 17.81 cm
  • Fixe Auftritt-Tiefe: 26.25 cm
  • Referenzlinienposition: 1. Symbol



Im Menü Grundrissdarstellung:

  • Darstellen: Im Ursprungsgeschoss und ein Geschoss darüber
  • Über relevantem Geschoss: Über Bruchsymbol: Sichtbar
  • Relevantes Geschoss: Mit Bruchsymbol: Sichtbar - Verdeckt



Modellieren Sie die Treppe gemäss Plan mit folgenden Abmessungen:

  • Lauflänge: 4.20 m
  • Laufbreite: 0.95 m



Tipp: Benutzen Sie den Solid Element-Befehl im Schnitt, um die Treppe korrekt mit dem Boden zu verschneiden.

Grundriss Treppe UG-EG
Grundriss Treppe EG-1.OG
Schnitt Treppenhaus

Treppe EG-1.OG

Treppen Einstellungen
Treppe Grundrissdarstellung

Verwenden Sie für die Treppe EG - 1.OG den Favorit 02 Treppe EG und erstellen Sie die Treppe gemäss Bilder.



  • Laufbreite: 0.95 m
  • 16 Steigungen à: 17.81 cm
  • Fixe Auftritt-Tiefe: 26.25 cm
  • Referenzlinienposition: 1. Symbol



Im Menü Grundrissdarstellung:

  • Darstellen: Im Ursprungsgeschoss und ein Geschoss darüber
  • Über relevantem Geschoss: Kein Bruchsymbol: Sichtbar
  • Relevantes Geschoss: Unter Bruchsymbol: Sichtbar



Modellieren Sie die Treppe gemäss Plan mit folgenden Abmessungen:

  • Lauflänge: 4.20 m
  • Laufbreite: 0.95 m

EG Deckenkante versetzen

Deckenversatz Massivdecke

Damit die Anschlüsse der EG-1.OG Treppe korrekt sind, versetzen Sie die Deckenkante der Betondecke im Grundriss EG. Siehe Bild rechts. Kontrollieren Sie das Ergebnis im Schnitt.

Geländer

Erstellen Sie mit dem Geländerwerkzeug ein assoziatives Geländer auf die Decke:

Geländer-Einstellungen
  • Gehen Sie ins 1. OG.
  • Wählen Sie den Geländer-Favorit Metall, Flachstahl.
  • Definieren Sie das Ursprungsgeschoss 1.OG.
  • Ändern Sie die Grundrissdarstellung auf Nur im Ursprungsgeschoss zeigen.
  • Modellieren Sie das Geländer auf der Deckenkante. Mit dem Referenzlinienversatz prüfen Sie, dass das Geländer auf der Decke zu liegen kommt.

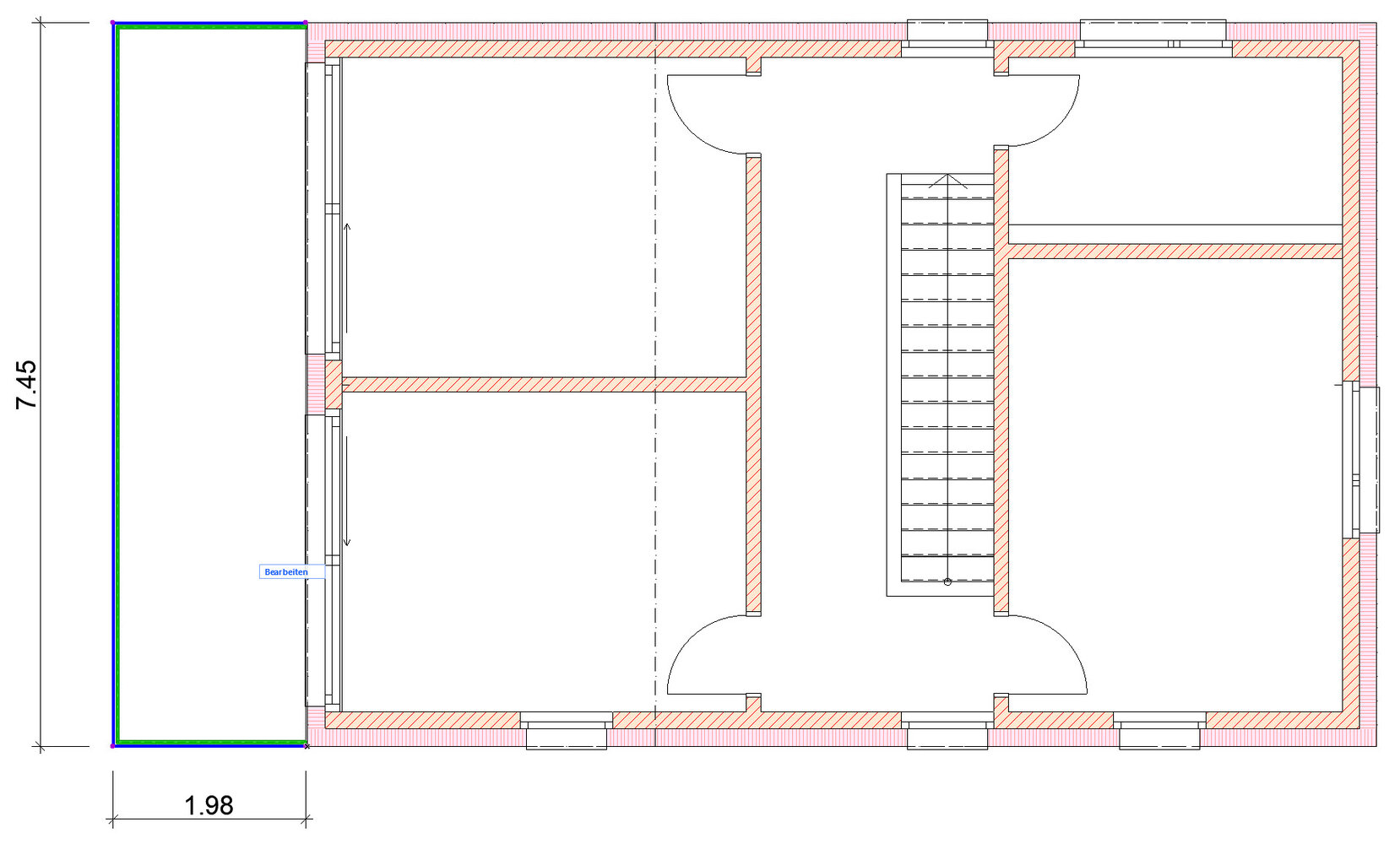

Grundriss 1.OG
Grundriss 1.OG Detailaufnahme

Freifläche

Für das Aufzeichnen der Freifläche sollte die Situation sichtbar sein, zeichnen Sie diese daher im Ausschnitt 2 Vorstudien / 2.1 Situation / Situation.



Erstellen Sie das Terrain entlang der Parzellengrenze mit folgenden Einstellungen:

  • Höhe: 4.00
  • Abstand zu Ursprungsgeschoss: 0.00
  • Struktur: Massivkörper
  • Baustoff: Erdbereich
  • Oberfläche oben: Natur Gras, dunkel
  • 3D-Darstellung: Benutzerdefinierte Kanten scharf, andere geglättet
  • Ebene: 405 Terrain neu



Freifläche in der Situation (Grundriss)
Schnitt S/01
Schnitt S/02
Ergebnis 3D

Beschriftung

  • Öffnen Sie in der Ausschnittmappe den Ordner 3 Projektierung / 32 Bauprojekt.



Die Ausschnitte in diesem Ordner sind nach Baueingabestand dargestellt. Bis jetzt modellierten Sie Ihr Modell nach Ausführungsstandard mit SIA-Farben, was einen hohen Informationsgehalt des Modells zulässt. Dank den Ausschnitt-Einstellungen können Sie den Detaillierungsgrad sehr einfach reduzieren und das Modell für die Baueingabe ausarbeiten.

Vergleichen Sie die Bilder unten, welche die Darstellungsunterschiede aufgrund Ausschnitt-Einstellungen verdeutlichen:

Ausschreibungsplanungs vs. Baueingabeplanung:

Ausschnitt: 0. EG Ausschreibung
Ausschnitt: 0. EG Bauprojekt

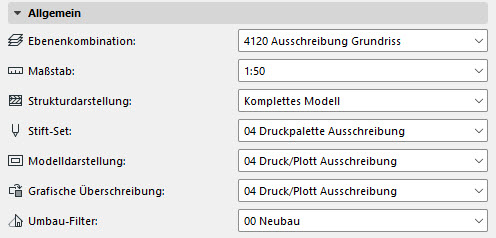

Ausschnitteinstellung Ausschreibung (Schnelloptionen)

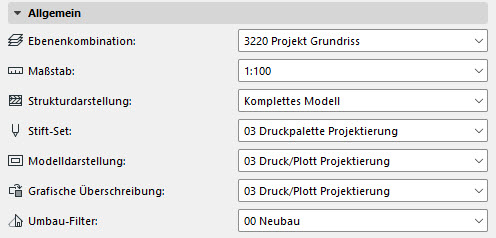

Ausschnitteinstellung Baueingabe (Schnelloptionen)
Textwerkzeug Einstellungen

Erstellen Sie folgend die Beschriftung für die Baueingabe-Schnittpläne:



  • Machen Sie beliebige Einstellungen zum Textstil.
  • Legen Sie die Texte auf die Ebene 155 Beschriftung Projekt.
  • Platzieren Sie die Texte in den Schnitten S/01 und S/02 gemäss den Bildern.
Schnitt S/01
Schnitt S/02

Bemassung

  • Öffnen Sie in der Ausschnittmappe den Ordner 3 Projektierung / 32 Bauprojekt.



Erstellen Sie die Grundriss-, Schnitt- und Ansichtsbemassung für die Baueingabe:

  • Verwenden Sie die Grundeinstellung für die Bemassung.
  • Legen Sie die Bemassungen auf die Ebene 105 Bemassung Projekt.
  • Platzieren Sie die Bemassungen gemäss den Bildern.

Grundrisse

Grundriss UG
Grundriss EG
Grundriss OG

Schnitte

Schnitt S/01
Schnitt S/02

Ansichten

Ansicht A/01 Süd
Ansicht A/02 Ost
Ansicht A/03 Nord
Ansicht A/04 West

Möblierung

Mit dem Objekt-Werkzeug nehmen Sie die Möblierung vor:

  • Verwenden Sie die Ausschnitte im Ordner 3 Projektierung / 32 Bauprojekt / 32.2 Geschosse.
  • Orientieren Sie sich an der Vorlage (siehe Bilder unten).
  • Nehmen Sie eine passende Materialisierung vor für das Kapitel Visualisierung.

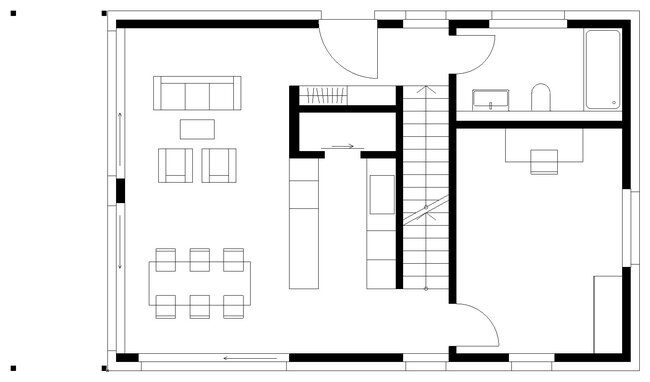

Grundriss 0. EG

Gesetzte Elemente im 0. EG:

  • Schreibtisch
  • Stuhl 6
  • Regal 1
  • Konzeptküche
  • Tisch-Stuhlgruppe eckig
  • Wohnzimmer-Gruppe
  • Garderobe 01
  • Handwaschbecken
  • WC
  • Duschwanne
Grundriss 1. OG

Gesetzte Elemente im 1. OG:

  • Doppelbett 04
  • Schrank
  • Bett 02
  • Schreibtisch
  • Stuhl 6
  • Handwaschbecken
  • WC
  • Badewanne

Visualisierung

Optimieren Sie zwei Kamerastandpunkte:

  • Mit den gängigen 3D-Navigationtools (Orbit, Zoom),
  • dem 3D-Rundgang
  • der Zwei-Punkt-Perspektive, um stürzende Linien zu korrigieren



und speichern Sie je einen 3D-Ausschnitt für eine Aussen- und eine Innenperspektive.

Optimierter Kamerastandpunkt aussen
Optimierter Kamerastandpunkt innen

Rendering aussen: Weisses Modell

Rendering Aussen weisses Modell schnell
  • Öffnen Sie den soeben abgespeicherten 3D-Ausschnitt der Aussenperspektive.
  • Wählen Sie In den Photorealistik-Einstellungen:
    • Szene: Aussen weisses Modell schnell
    • Render-Schutzbereich aktivieren

Rendering innen: Innen schnell

Standort und Projektionsart
Rendering Innen schnell, Tag
  • Öffnen Sie den 3D-Ausschnitt der Innenperspektive
  • Verändern Sie die Sonneneinstrahlung im Menü 3D / Standort und Projektionsart...
    • Horizontal: 210° (Sonnenausrichtung ändert sich)
    • Vertikal: 20° (flacher Einfallswinkel)
  • In den Photorealistik-Einstellungen:
    • Szene: Innen schnell, Tag
    • Render-Schutzbereich aktivieren

Raumstempel

Platzieren Sie die Raumstempel gemäss Bilder:

  • Verwenden Sie die Grundeinstellungen und passen Sie nur den Namen und die Nummer an.

Tipp: In den Raumstempel-Einstellungen unter Einstellungen / Anzeige-Einstellungen für 1:100 kann der Haken bei Fensterflächen entfernt werden, damit diese Information im Grundriss ausgeblendet wird.

Räume UG
Räume EG

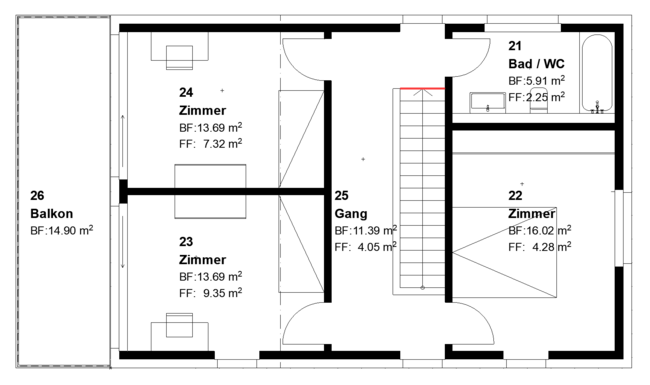

Räume OG

Raumbeschriftung im Schnitt

Für die Raumbeschriftung im Schnitt können Sie die Schnitte in der Ausschnittmappe im Ordner 3 Projektierung / 32 Bauprojekt öffnen.



  • Öffnen Sie mit dem Tastenkürzel E die Ebenen-Einstellungen und blenden Sie die Ebene 080 Raum Innen temporär ein, indem Sie auf das Auge klicken.
  • Öffnen die Etikett-Einstellungen und wählen Sie den Favorit Raumnummer-name Schnitt.
  • Platzieren Sie die Etiketten gemäss den Bildern auf die Raumstempel.



Für eine saubere Schnittdarstellung können Sie nach dem Etikettieren den Ausschnitt erneut doppelklicken, damit es wieder die korrekten Ebenen-Einstellungen übernimmt.

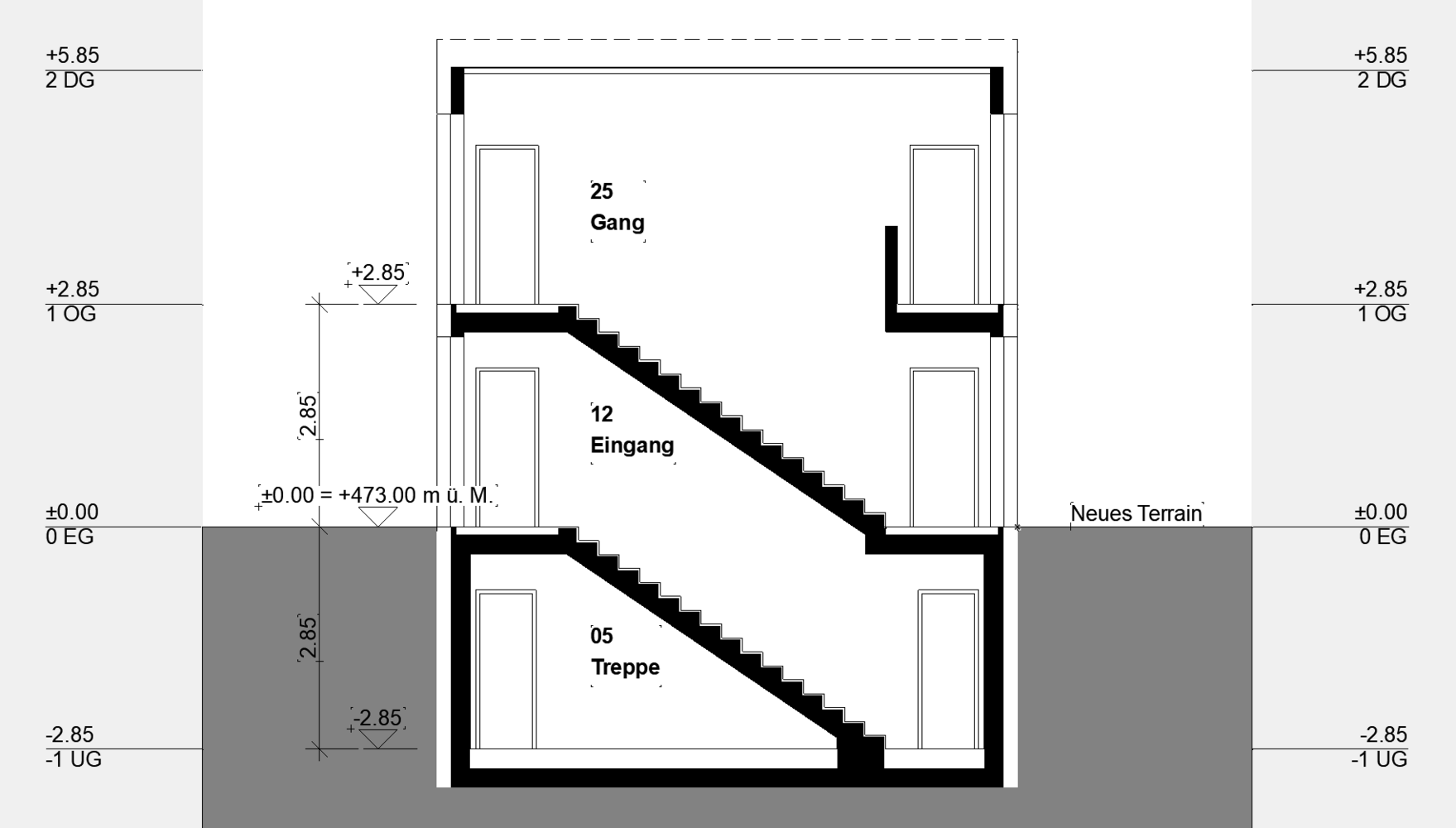

Schnitt S/01
Schnitt S/02
