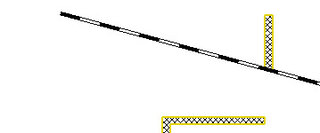

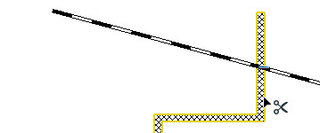

Die Schere trimmt Elemente

Halten Sie die CTRL-Taste gedrückt, während Sie auf ein Element klicken. Die schwarze Schere erscheint über Elementkanten, während die weisse Schere auf einen leeren Bereich hinweist. Es können sowohl 2D- als auch 3D-Elemente getrimmt werden.

Aufgabe:

Öffnen Sie im Navigator den Ausschnitt Schere und trimmen Sie verschiedene Elemente.

Anmerkung:

Der Befehl Verbinden kann nicht auf gruppierte Elemente angewendet werden, es sei denn, die Gruppierung ist ausgesetzt.

Aufgabe:

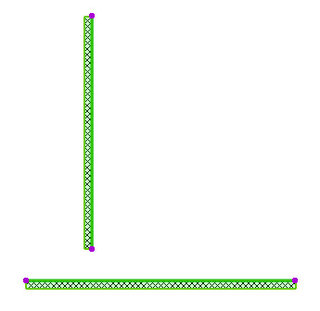

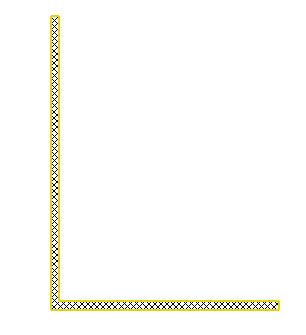

Öffnen Sie im Navigator den Ausschnitt Verbinden und verbinden Sie die verschiedenen Elemente.

Aufgabe:

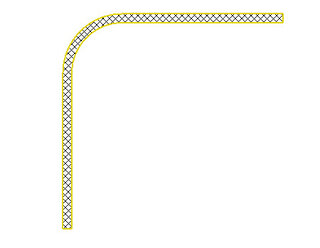

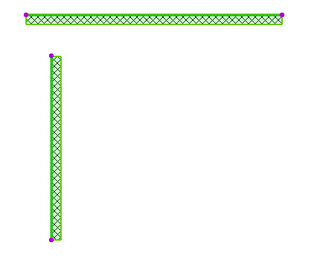

Öffnen Sie die Ausschnitte Abrunden und Abschrägen und nehmen Sie die dort beschriebenen Änderungen vor.

Anmerkung:

Der Befehl Abrundung/Abschrägung kann nicht auf gruppierte Elemente angewendet werden, es sei denn, die Gruppierung ist ausgesetzt.

Relative Konstruktionsmethoden

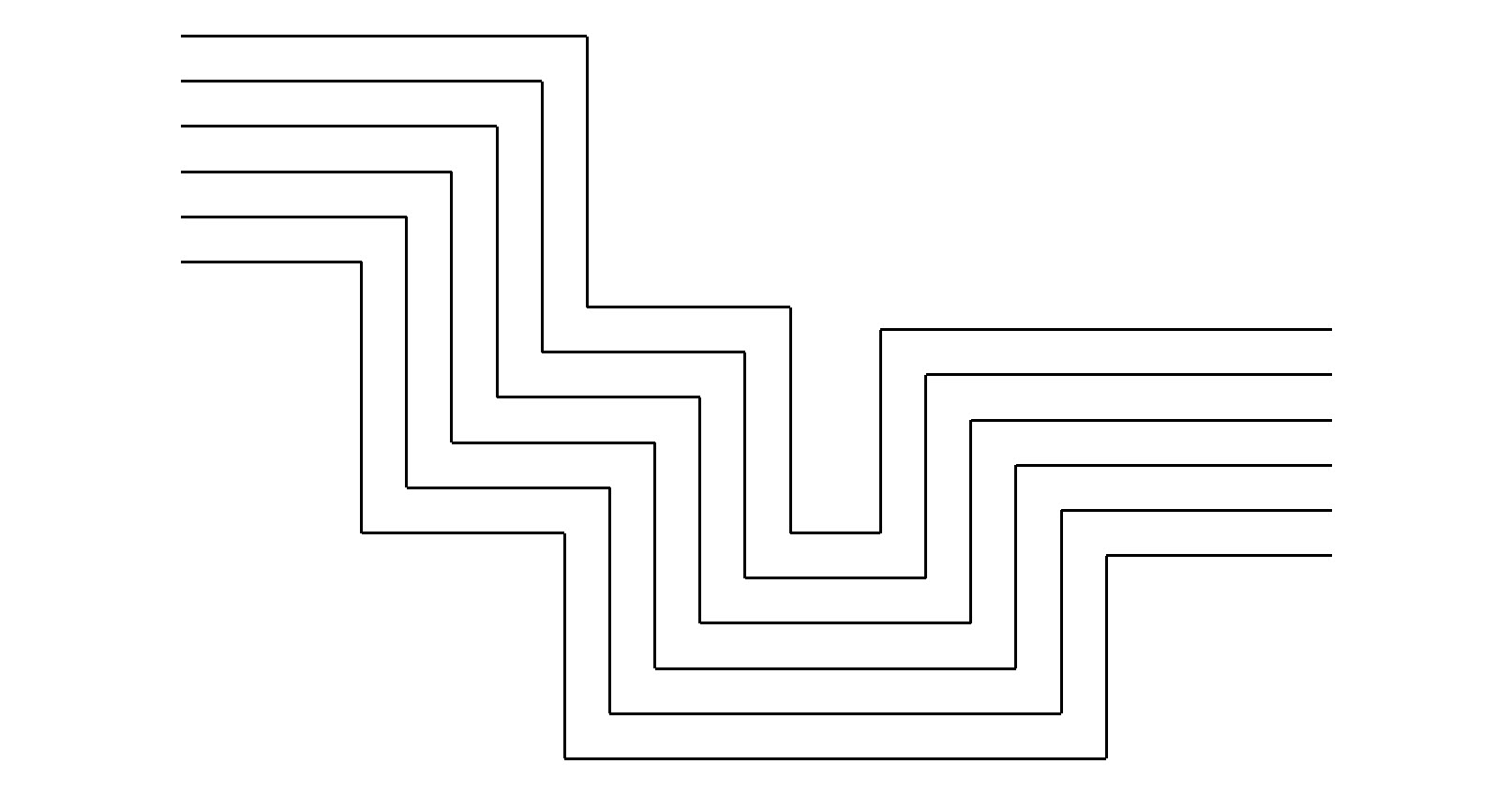

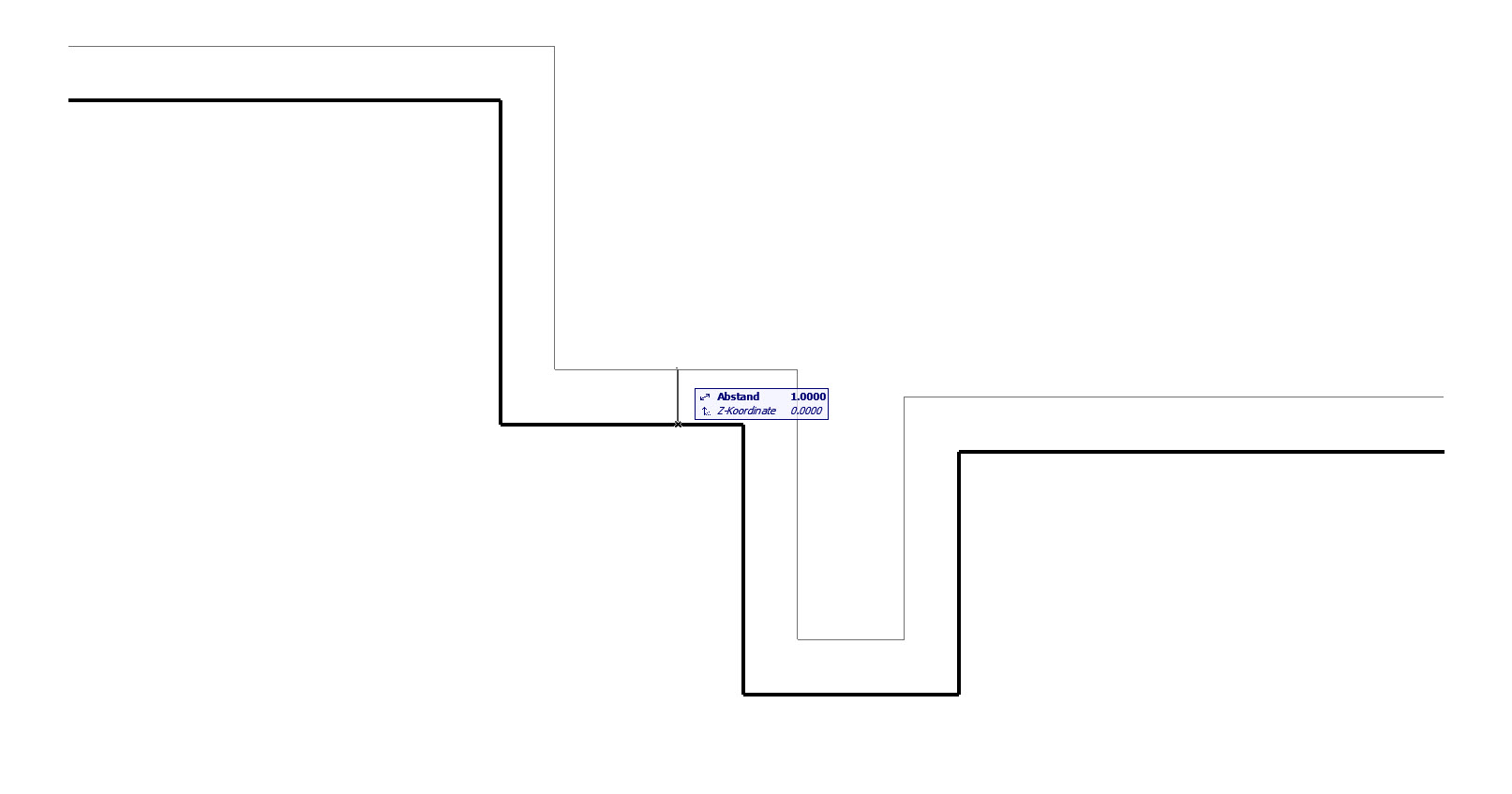

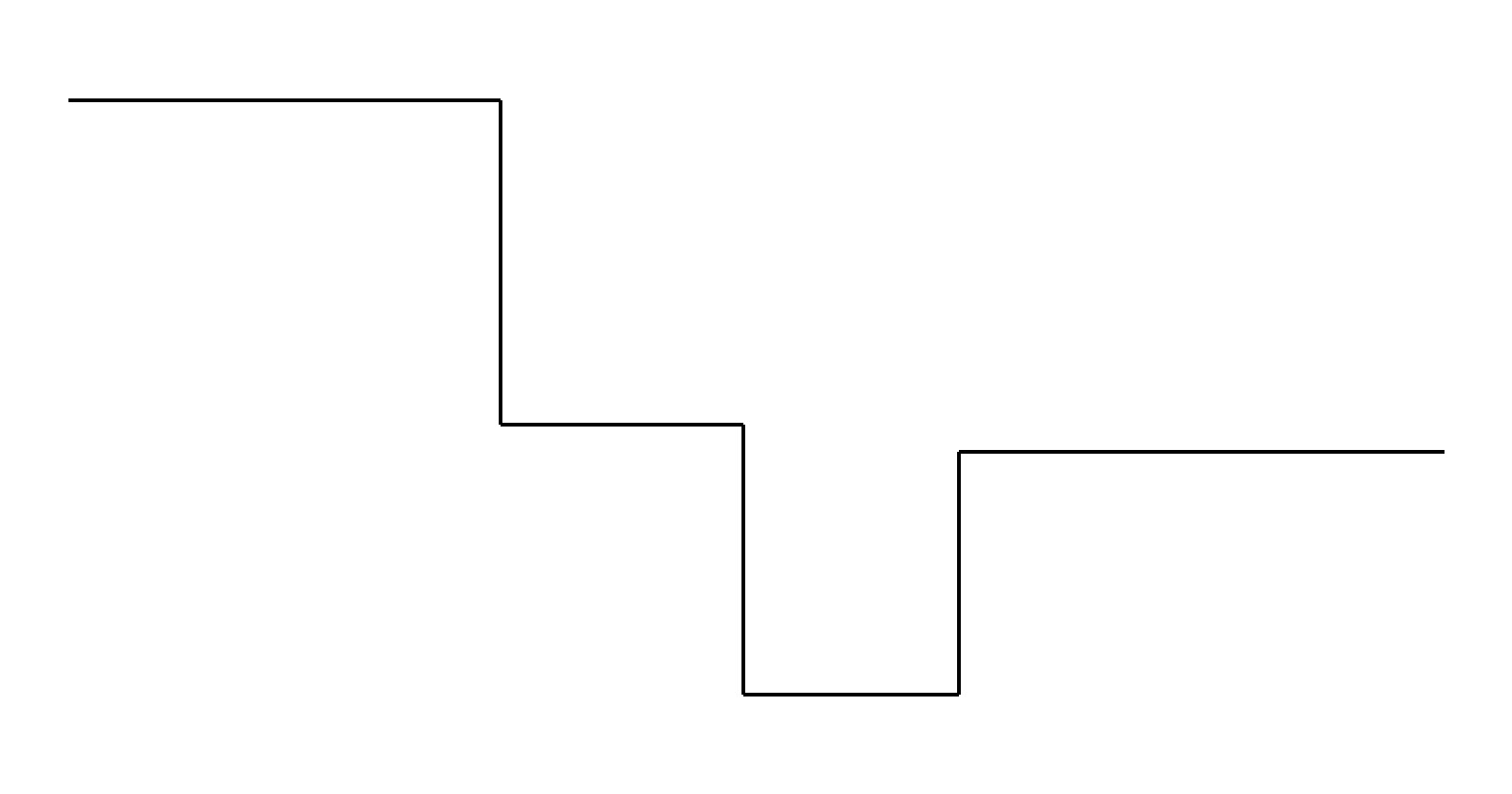

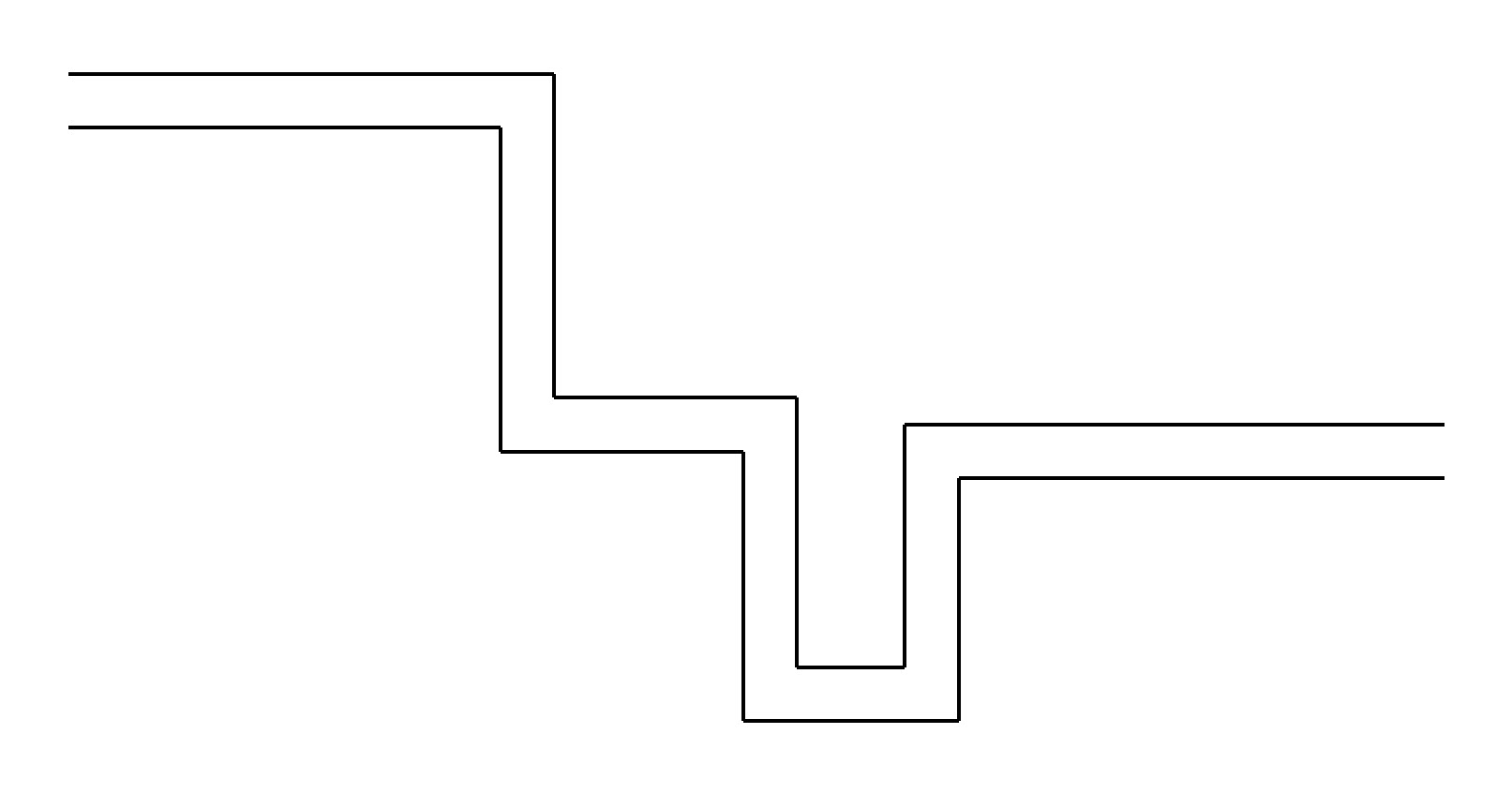

Hier zeigen wir Ihnen, wie Sie mit den Funktionen Versatz und mehrfacher Versatz in der Lage sind, Polylinien in einem bestimmten Abstand zu einem bestehenden Polygon zu erstellen.

Anmerkung

Auf dieselbe Art und Weise lassen sich auch parallel verlaufende Wände erstellen und Konturen von Schraffuren, Decken, Freiflächen etc. abgreifen.

Nutzen Sie diese Funktionen um einfach und schnell einen gewünschten Versatz von Polygonzügen zu erstellen!

Wichtiger Hinweis:

Der Befehl funktioniert nur korrekt, wenn er auf einer einzelnen Linie ausgeführt wird. Es kann sein, dass Sie versehentlich die Linie mit dem Zauberstab kopiert haben, wenn der Befehl abgebrochen wurde. Löschen Sie dann einfach alle doppelten Linien und führen Sie die beschriebenen Schritte ohne Abbrechen dazwischen aus.

Aufgaben:

• Öffnen Sie den ArchiCAD-Ausschnitt Versatz einfach/mehrfach und erstellen Sie eine versetzte Linie zur bereits bestehenden. Probieren Sie anschliessend den mehrfachen Versatz aus.

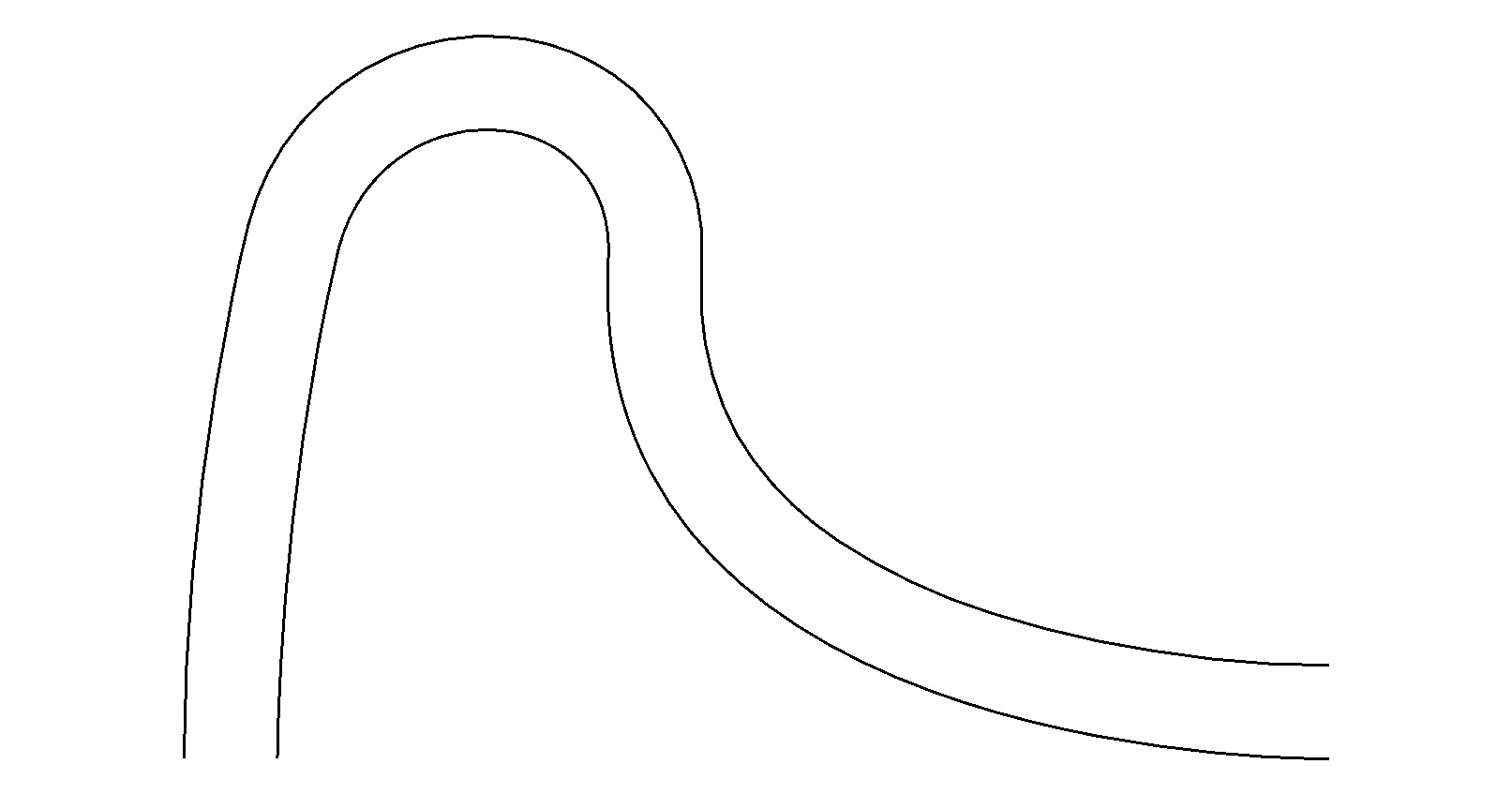

• Erstellen Sie im Ausschnitt Versatz Spline eine versetzte Polylinie (!).
  Anmerkung:

  Die Funktion Versatz funktioniert nicht mit Splines. Als Workaround kann jedoch eine versetzte Polylinie erstellt werden.

• Erzeugen Sie im Ausschnitt Versatz Wände eine versetzte Innenwand.
  Anmerkung:
  Wenn Sie mehrere Elemente (hier Wände) gleichzeitig versetzen möchten, dann müssen diese zuvor gruppiert werden. Ansonsten bezieht sich der Versatz immer nur auf ein Element.

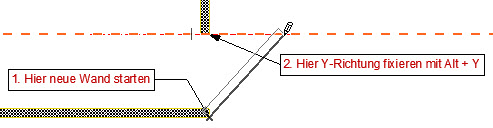

Der Bewegungsspielraum des Cursors kann durch das Fixieren von Werten (X, Y, R, oder W) im Koordinatenfenster eingeschränkt werden. Hierfür stehen auch die folgenden Tastaturkürzel zu Verfügung:

• Alt + X  um die X-Richtung zu fixieren
• Alt + Y  um die Y-Richtung zu fixieren
• Alt + R  um den den Radius zu fixieren
• Alt + W  um den Winkel zu fixieren

Eine ausführliche Beschreibung anhand eines konkreten Beispiels finden Sie im Support Eintrag Werte des Koordinatenfensters fixieren.

Bevor Sie diese Übung machen empfehlen wir Ihnen, folgende Kurzhilfen kurz zu überfliegen:

• Fangpunkte
• Fanghilfen
• Hilfslinien

Aufgabe:

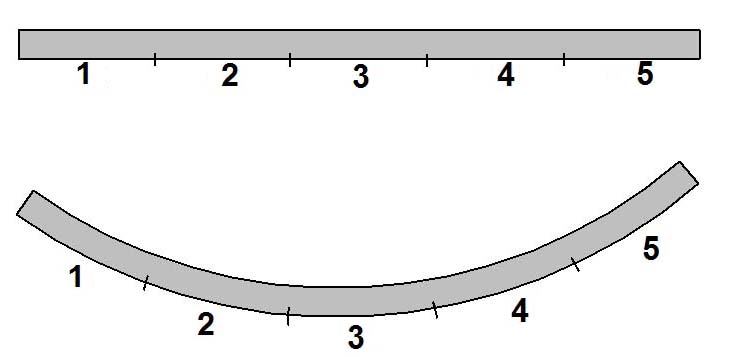

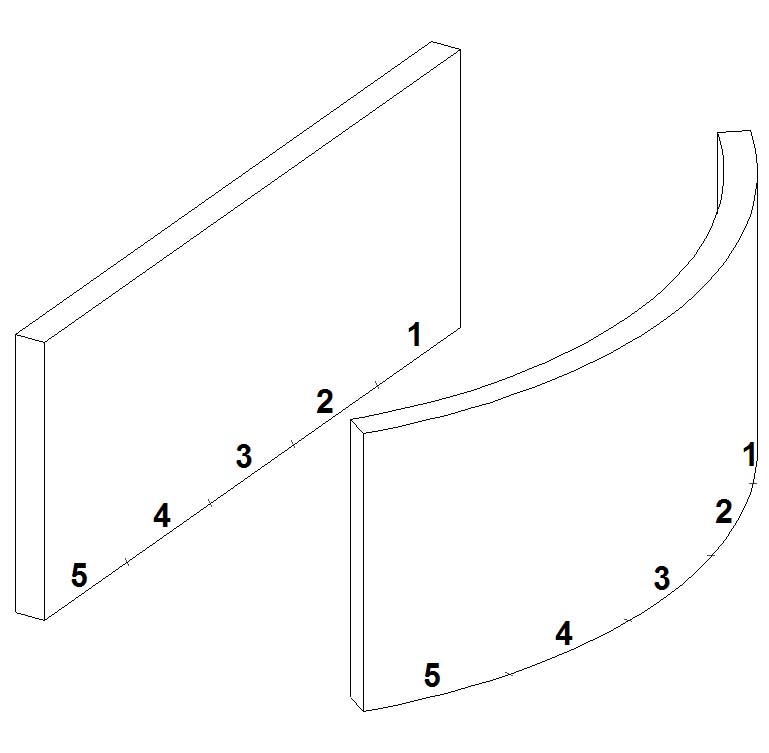

Öffnen Sie den Ausschnitt Besondere Fangpunkte und folgen Sie den Anweisungen:

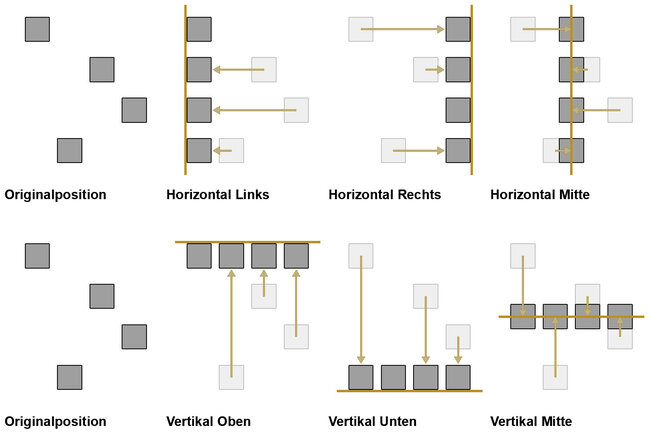

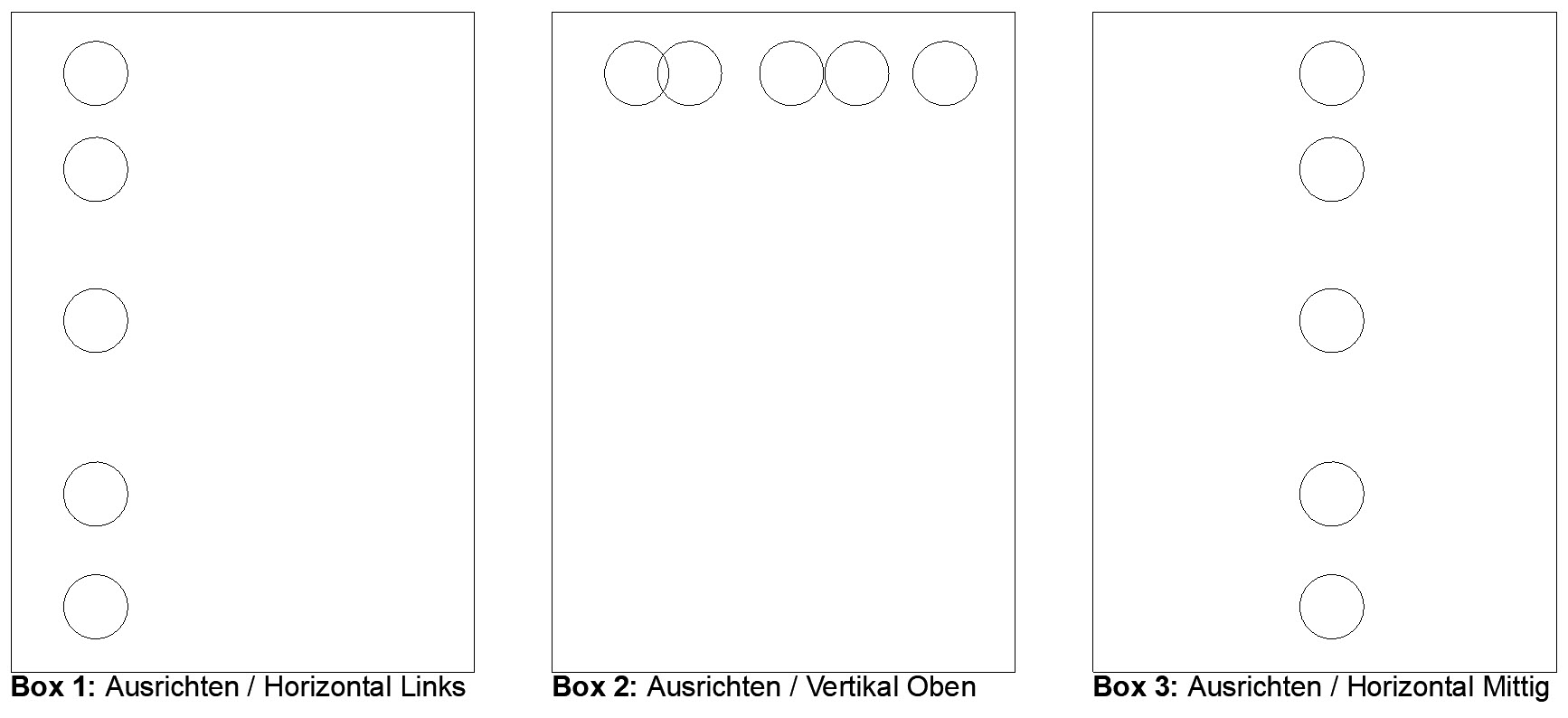

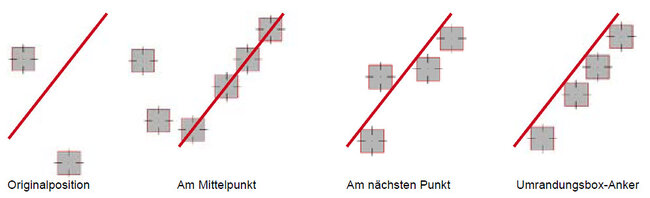

Aktivieren Sie alle Elemente, welche Sie ausrichten möchten und wählen Sie die gewünschte Ausrichtung an.

Anwendungsbeispiele:

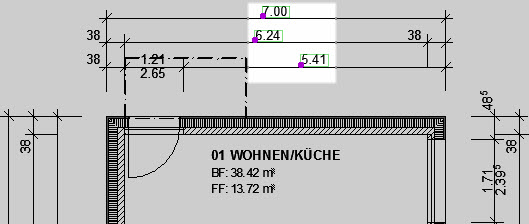

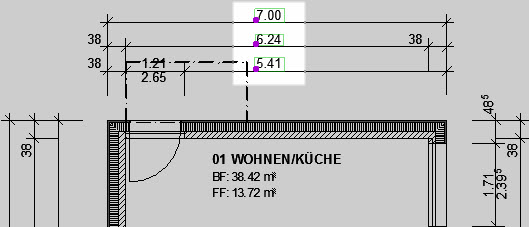

• Masszahlen ausrichten

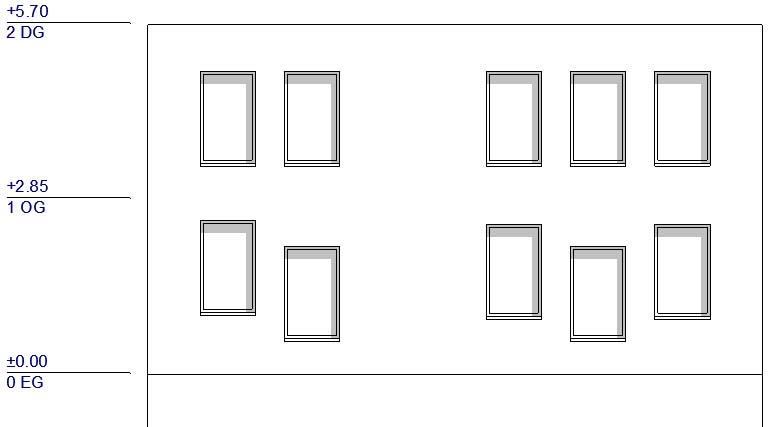

• Fenster in der Fassade verteilen
• Raumstempeltexte ausrichten

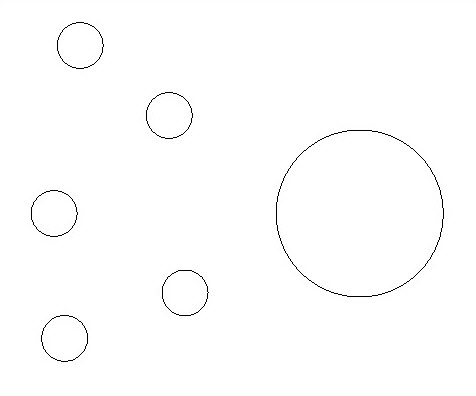

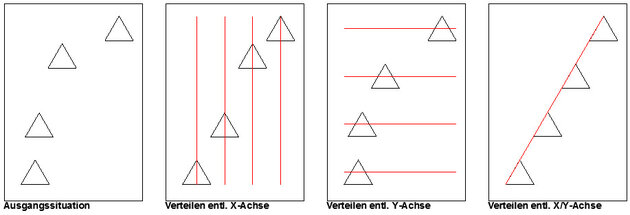

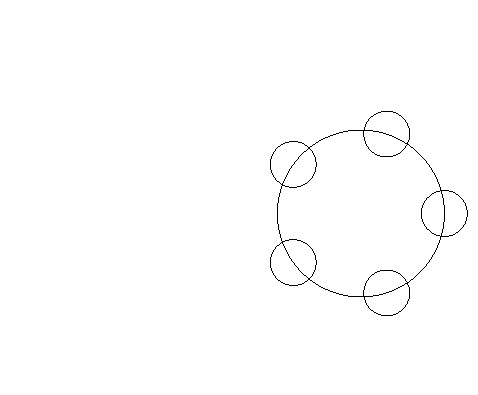

Es stehen folgende Verteil-Möglichkeiten zur Verfügung:

• Entlang der X-Achse:
  Die beiden ausgewählten Elemente an beiden Enden bleiben an ihrer Position; die übrigen werden gleichmässig dazwischen aufgeteilt.
• Entlang der Y-Achse:
  Die beiden ausgewählten Elemente an beiden Enden (vertikal) bleiben an ihrer Position; die übrigen werden gleichmässig dazwischen aufgeteilt.
• Entlang der X-Y-Achsen:
  Die beiden ausgewählten Elemente an beiden Enden (links oben und rechts unten) bleiben an ihrer Position, und der Rest wird gleichmässig entlang einer XY-Diagonalen aufgeteilt.

Aufgabe:

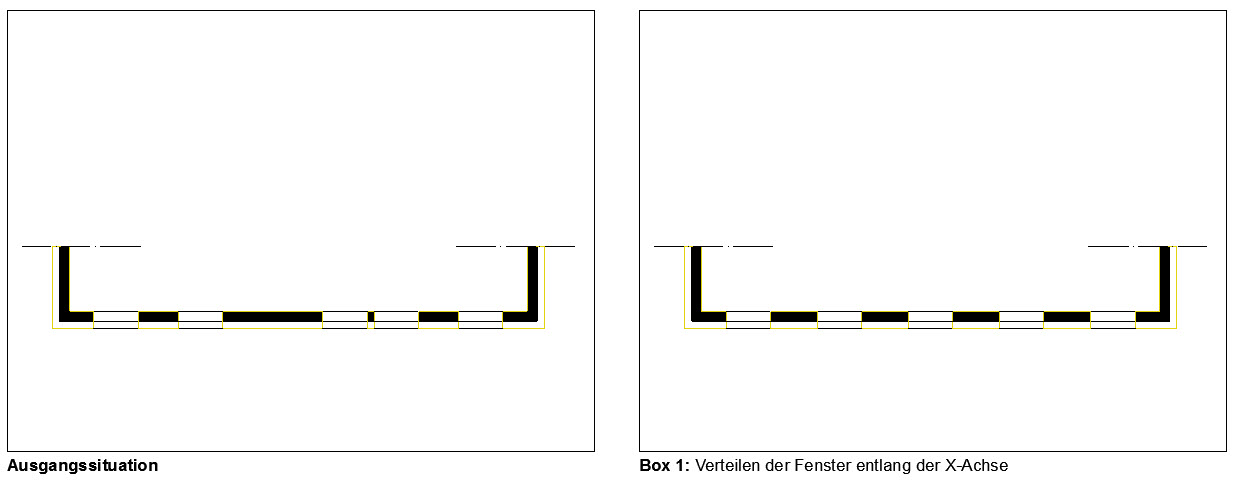

Öffnen Sie den ArchiCAD-Ausschnitt Verteilen, schalten Sie die Gruppierung ein (Bearbeiten / Gruppieren / Gruppierung aussetzen oder Alt+G) und aktivieren Sie jeweils die Symbole innerhalb einer Box und verteilen diese wie folgt:

• Box 1: Verteilen entlang X-Achse
• Box 2: Verteilen entlang Y-Achse
• Box 3: Verteilen entlang X-Y-Achsen

Vereinigen von Entwurfselementen zu einer Polylinie

Verbundene Linien, Bögen und Polylinien können in eine einzige Polylinie umgewandelt werden.

• Markieren Sie alle verbundenen Elemente
• Gehen Sie ins Menü Ändern / Vereinigen

Die Attribute des zuletzt markierten Elements werden auf die vereinigte Gruppe der Elemente angewendet.

Hinweis:

Um gruppierte Elemente zu vereinigen, müssen Sie zunächst Gruppierungen aussetzen.

Mit dem Befehl Vereinigen können Sie mehrere Gruppen markierter verbundener Elemente auf einmal vereinigen.

Öffnen einer geschlossenen Polylinie

So öffnen Sie eine geschlossene Polylinie, indem Sie eines ihrer Segmente löschen:

• Aktivieren Sie das Pfeilwerkzeug
• Klicken Sie mit gedrückter CTRL-Taste auf das zu löschende Liniensegment
  Anmerkung:
  Verwenden Sie die gleiche Methode zum Schneiden einer Polylinie mit mindestens 3 Segmenten in zwei voneinander unabhängige Polylinien.

Aufgabe:

Öffnen Sie den ArchiCAD-Ausschnitt Vereinigen&Zerlegen und vereinigen bzw. zerlegen die Elemente der Boxen 1-4 wie dort beschrieben.

Gruppieren

Wählen Sie zum Erstellen einer Gruppe Elemente aus und führen Sie eine der folgenden Aktionen aus:

• Verwenden Sie den Befehl Bearbeiten / Gruppieren / Gruppe.
• Verwenden Sie das Tastaturkürzel Ctrl + G.

Verschiedene Gruppen können wiederum zu einer einzigen Gruppe einer höheren Ebene gruppiert werden.

Gruppierte Elemente können anschliessend als Gruppe gemeinsam ausgewählt und geändert werden (es sei denn, Sie setzen die Gruppierung vorübergehend aus, um das Bearbeiten einzelner Elemente zuzulassen).

Gruppe auflösen

Um wieder alle Elemente einer Gruppe unabhängig zu machen, wählen Sie den Menü-Befehl Bearbeiten / Gruppieren / Gruppe auflösen.

• Durch Klicken auf Gruppe auflösen, während Gruppierung aussetzen AN ist, werden alle ausgewählten Elemente aus ihren Gruppen entfernt und alle Gruppen zu einzelnen unabhängigen Elementen zerlegt, unabhängig davon, wie komplex die verschachtelte Gruppe ist.
• Durch Klicken auf Gruppe auflösen, während Gruppierung aussetzen AUS ist, wird bei einer Auswahl von verschachtelten Gruppen nur die letzte Verschachtelung aufgelöst.

Autogruppe

Mit dem Menü-Befehl Bearbeiten / Gruppieren / Autogruppe können Elemente gleich beim Erstellen gruppieren (statt sie zunächst zu erstellen und anschliessend zu gruppieren).

Wenn der Befehl Autogruppe eingeschaltet ist, werden verkettete Polygon- oder Rechteck-Elemente automatisch als Gruppe erstellt. Komponenten zerlegter Elemente werden ebenfalls gruppiert.

Der Befehl Autogruppe ist standardmässig inaktiv.

Wichtige Hinweise:

Durch das Gruppieren von Elementen werden ihre Attributzuweisungen nicht geändert; dies bedeutet, dass alle Elemente auf ihren eigenen Ebenen bleiben.

Wenn einige Elemente einer Gruppe sich auf einer ausgeblendeten Ebene befinden:

• Elemente auf der verborgenen Ebene sind unsichtbar.
• Beim Bearbeiten der Gruppe ändern Elemente in ausgeblendeten Ebenen ebenfalls zusammen mit der übrigen Gruppe ihre Position oder sie werden gelöscht.

Wenn einige Elemente einer Gruppe sich auf einer geschützten Ebene befinden:

• Elemente auf der geschützten Ebene sind im Grundriss sichtbar, sie bewirken jedoch, dass die gesamte Gruppe geschützt ist. Die Bearbeitung hat keine Auswirkung auf die Gruppe.
• Beim Auswählen der Gruppe werden alle ihre Elemente ausgewählt, jedoch mit grauen Punkten. Verwenden Sie den Befehl Gruppierung aussetzen zum Bearbeiten der gruppierten Elemente, die sich nicht in einer geschützten Ebene befinden.

Aufgaben:

Öffnen Sie den ArchiCAD-Ausschnitt Gruppieren und nehmen folgende Änderungen vor:

• Box 1: Zeichnen Sie mit dem Linienwerkzeug (Geometriemethode Poly) die beiden fehlenden Stühle entlang den Fixpunkten so nach, dass Sie automatisch gruppiert sind (Befehl Autogruppe im Menü Bearbeiten / Gruppieren zuvor einschalten).
• Box 2: Gruppieren Sie die gesamte Tisch-Stuhl-Kombination zu einer  einzigen Gruppe (CTRL+G) und kopieren diese in Box 3 + Box 4 (CTRL+I) .
• Box 3: Achten Sie darauf, dass die Gruppierung eingeschaltet ist. Zerlegen Sie anschliessend die Gruppe (Menü Bearbeiten / Gruppieren / Gruppe auflösen).
  => Die einzelnen Elemente (Tisch, Stühle) bleiben jeweils gruppiert.
• Box 4: Achten Sie darauf, dass die Gruppierung ausgeschaltet ist. Zerlegen Sie anschliessend die Gruppe (Menü Bearbeiten / Gruppieren / Gruppe auflösen).
  => Nichts bleibt mehr gruppiert.



Der Befehl Anpassen steht im Grundriss und im 3D-Fenster zur Verfügung sowie für 2D-Zeichnungselemente auch in den Fenstern Schnitt / (Innen-)Ansicht, 3D-Dokument, Details und Arbeitsblätter. In der 3D-Ansicht können Sie die ausgewählte Wand bzw. den Unterzug auf eine vertikale Ebene anpassen.

Variante:

Mit der CTRL-Taste können Sie an der gleichen Kante kurze Elemente anpassen und lange Elemente splitten.

1. Wählen Sie alle Elemente aus, die gesplittet oder angepasst werden sollen.
   Wichtig:
   Das aktive Werkzeug muss eines von denen sein, mit denen die ausgewählten Elemente erstellt wurden.
2. Drücken Sie die CTRL-Taste und klicken Sie auf die Kante, die Sie zum Splitten / Anpassen verwenden möchten.
3. Die Operation wird sofort ausgeführt. Alle umgeformten Elemente bleiben ausgewählt.

Aufgaben:

Öffnen Sie den ArchiCAD-Ausschnitt Anpassen und nehmen folgende Anpassungen vor:

• Box 1:

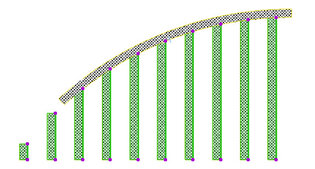

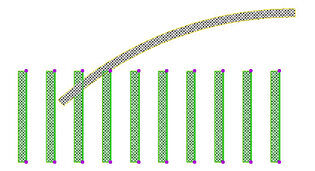

  Aktivieren Sie die senkrechten Wände, rufen den Befehl Anpassen auf und passen sie an die gekrümmte Wand an, indem Sie auf eine Kante dieser Wand klicken.
• Box 2:
  Aktivieren Sie die senkrechten Wände und (!) das Wandwerkzeug. Drücken Sie bei gedrückter CTRL-Taste auf eine Wandkante der gekrümmten Wand.
• Vergleichen Sie anschliessend die Ergebnisse der beiden Aktionen.

Anmerkungen:

• Sie können Polygone - wie Dächer, Decken, Schraffuren, etc. nicht mit einem Bogen splitten.
• Sie können zwar eine Fassade an einer anderen Fassade splitten. Hierzu müssen Sie den Menübefehl Ändern / Fassade / Fassade splitten verwenden.

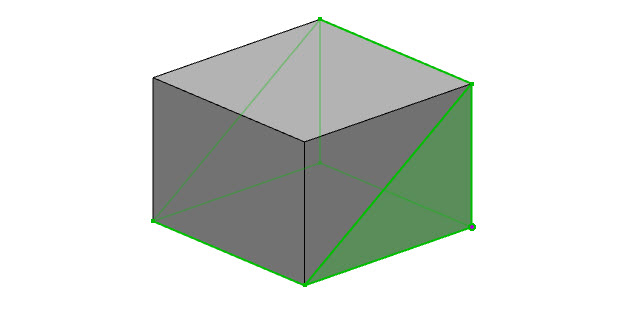

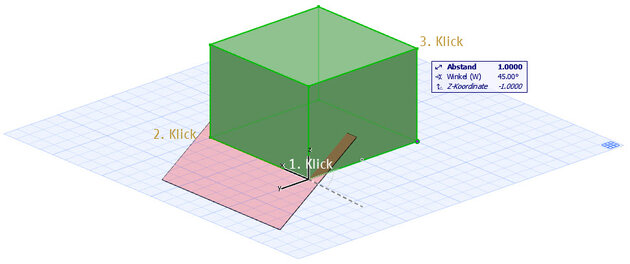

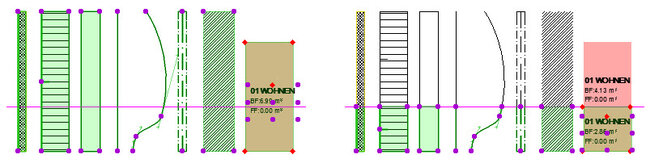

Die Split-Ebene ist immer lotrecht zur Grundriss-Ebene. Die einzige Ausnahme bildet der Morph. Dort kann die Split-Ebene lotrecht zur aktuellen Bearbeitungsebene eingestellt werden.

• Klicken Sie mit dem Augen-Cursor auf einer der Seiten der Split-Ebene.
• Elemente auf der angeklickten Seite bleiben ausgewählt, während die Auswahl der Elemente auf der anderen Seite aufgehoben wird.
• Warum wurde die Treppe nicht gesplittet?

Anmerkung:

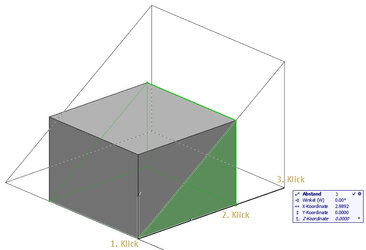

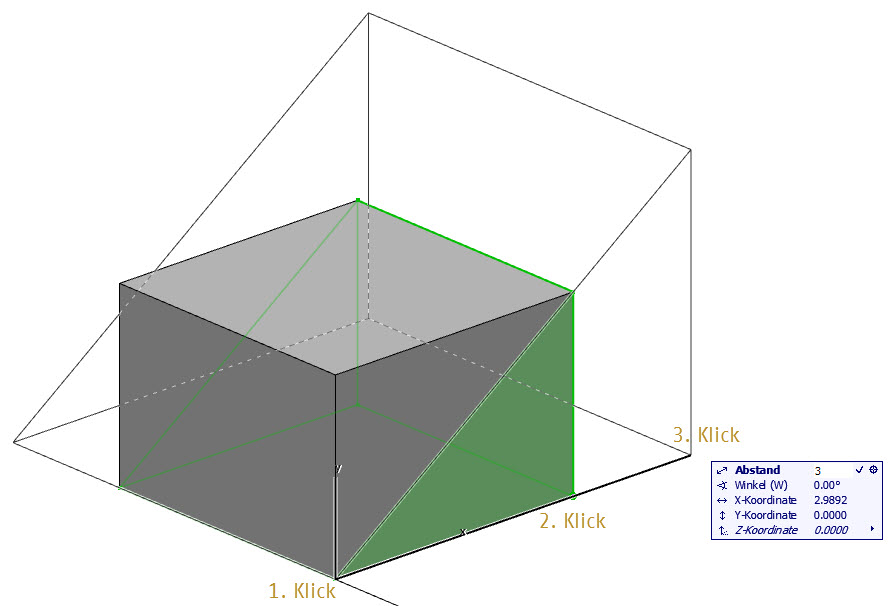

Die Grössenänderung hat keine Auswirkung auf gruppierte Elemente. Die Gruppierung müsste zuvor ausgesetzt oder aufgelöst werden.

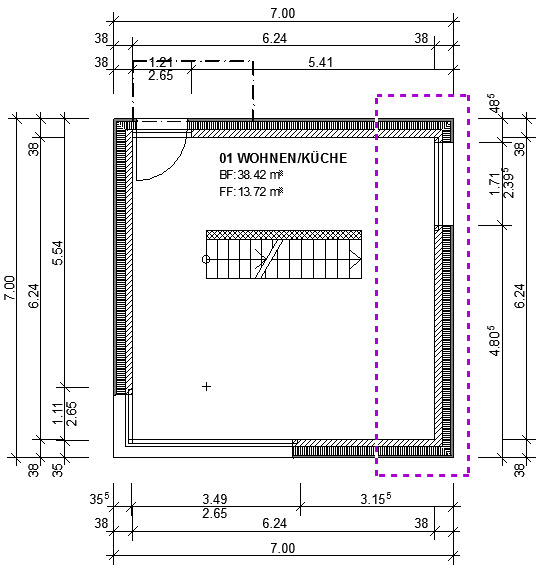

Sie können mehrere Polygone oder lineare Elemente mit dem Markierungsrahmen strecken. Wenn Sie im Info-Fenster den dicken Markierungsrahmen auswählen, erfolgt die Streckung sogar für alle Geschosse.

• Die Form aller linearen Elemente, von denen ein Endpunkt innerhalb des  Auswahlrahmenbereichs liegt und der Polygonelemente, die Knoten innerhalb des Auswahlrahmenbereichs haben, wird gestreckt.
• Wenn alle Knoten eines Polygons innerhalb des Auswahlrahmenbereichs liegen, wird das Polygon verschoben statt gestreckt.

Das Strecken mit dem Markierungsrahmen steht im 3D-Fenster nicht zur Verfügung.

Stützen, Objekte und Lichtquellen können mit dem Markierungsrahmen nicht gestreckt werden. Wenn einer ihrer Fixpunkte innerhalb des Auswahlrahmenbereichs liegt, wird das gesamte Objekt / die Stütze beim Neupositionieren des Auswahlrahmenbereichs verschoben.

Tipp:

Wenn Sie ein Element, dessen Aktivierungspunkt innerhalb des Markierungsrahmens liegt, nicht strecken wollen, schützen Sie das Element: Wählen Sie es aus und verwenden Sie Bearbeiten / Sperren / Schützen oder schützen Sie die Ebene des Elements.

Aufgabe:

Anwendungsbeispiel

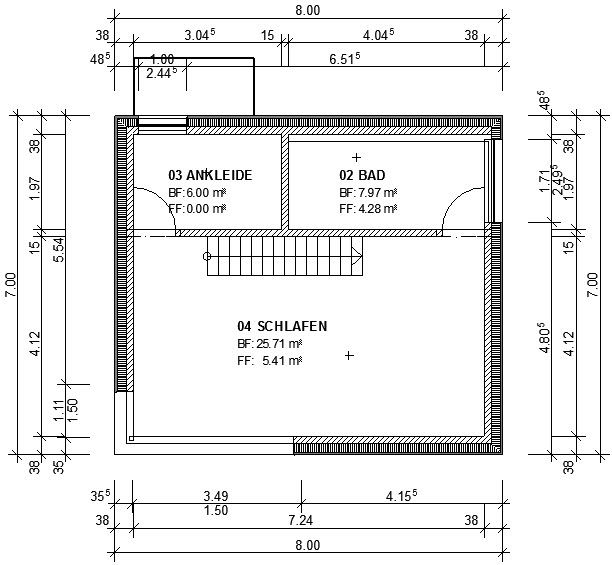

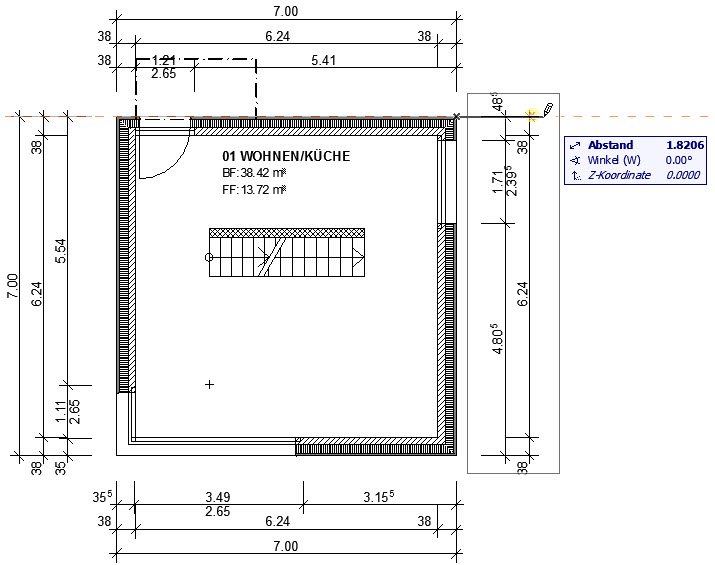

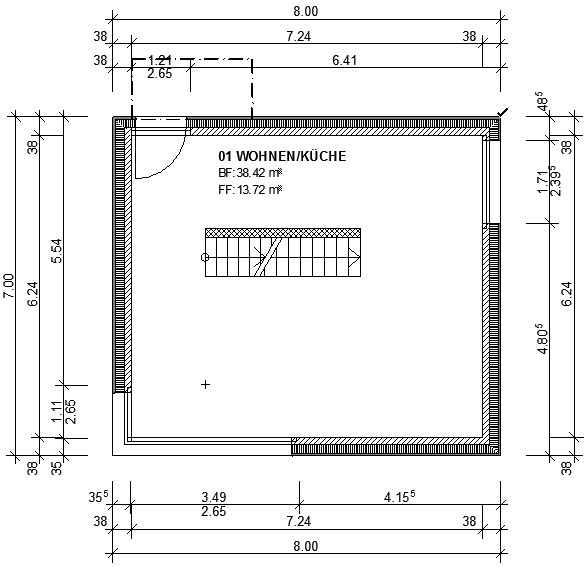

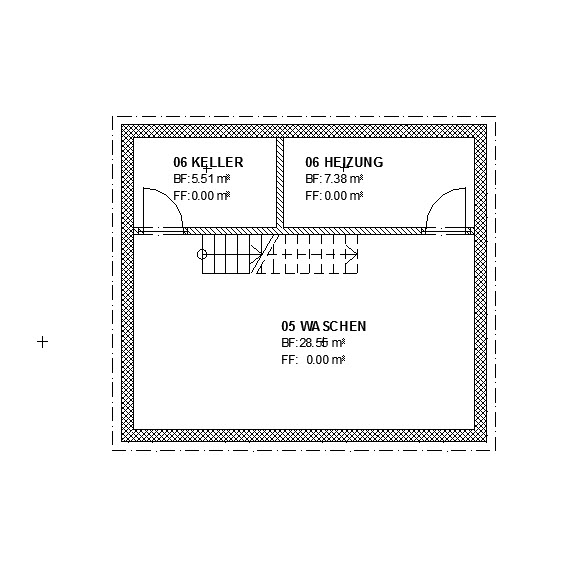

Schauen Sie sich die ArchiCAD-Ausschnitte Markierungsrahmen EG, OG und UG an. Die Gebäudebreite soll in allen Geschossen nachträglich um 1.00 m vergrössert werden. Mit dem fetten Markierungsrahmen lässt sich diese Änderung in einem Arbeitsschritt über alle Geschosse durchführen.

Öffnen Sie einen der Ausschnitte, z. B. Markierungsrahmen EG, und gehen Sie wie folgt vor:

Hinweis:

Wenn Sie nicht auf einen Aktivierungspunkt des Gebäudes klicken, sondern irgendwo in den Rahmen, können Sie nur den Markierungsrahmen verschieben. Mit dem Befehl Längenänderung (H) im Menü Extras werden die Elemente innerhalb des Rahmens jedoch auch bei Klick irgendwo in den Markierungsrahmen gestreckt. Versuchen Sie am besten selbst aus, was Ihnen am einfachsten geht.

Aufgabe:

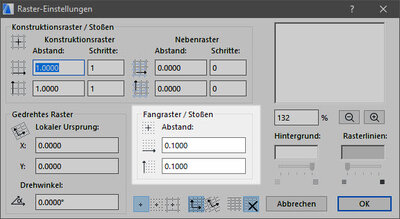

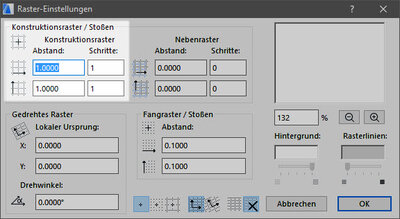

Öffnen Sie die ArchiCAD-Ausschnitte Stossen und Stossen 3D und experimentieren Sie, indem Sie die Möbel "stossen". Verändern Sie auch den "Stoss"-Abstand, indem Sie die Raster-Einstellungen verändern.
