Trimmkörper..

• ..können über das Menü Ändern / Verbinden / Trimm-Körper im 3D-Fenster sichtbar gemacht werden.

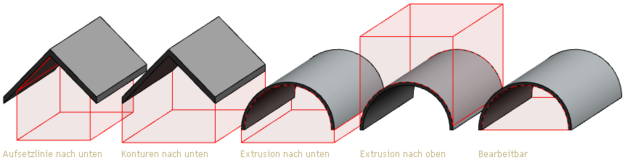

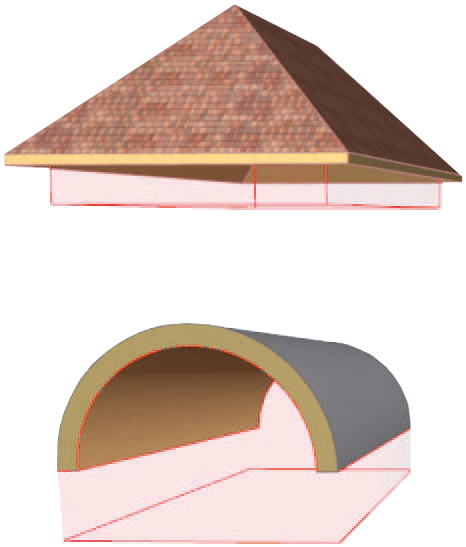

• ..sind an jedes Trimm-Element (Dach oder Schale) angehängt und zeigen die Richtung und Form an, in die das Trimmen der anderen Elemente durchgeführt wird.

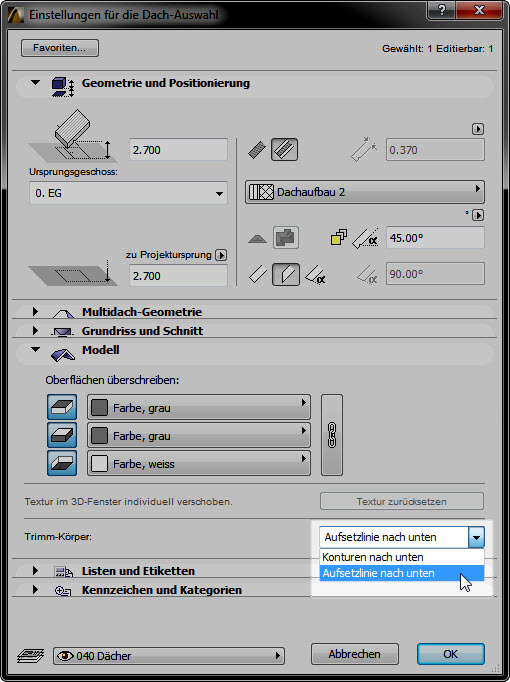

• ..sind für Dächer standardmässig auf Aufsetzlinie nach unten eingestellt, d.h., die Aufsetzlinie stellt die Begrenzung des Trimm-Körpers dar, und der Körper erstreckt sich von dort aus nach unten.

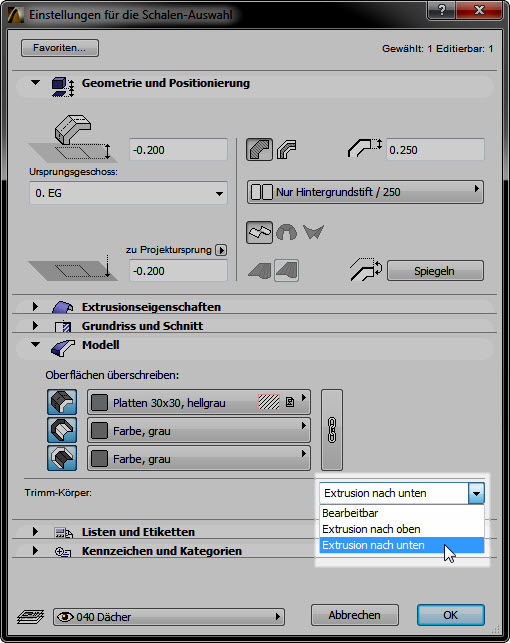

• ..sind für Schalen standardmässig auf Extrusion nach unten eingestellt (immer beginnend an der Schalenmembran).

Trimmkörper sind unendlich nach oben bzw. unten.

Die einzige Ausnahme stellt die Option bearbeitbar bei Schalen dar. Hier zeigt die ausgewählte Schale eine Linie, welche die beiden Enden des Schalenprofils verbindet. Diese Linie stellt die Begrenzung des Trimm-Körpers dar. Sie kann bearbeitet werden und ermöglicht somit die Änderung der Form des Trimm-Körpers.

Anmerkung:
Wenn Sie ein Profil erstellt haben, bei dem es sich um ein geschlossenes Polygon handelt, können Sie diese Linie nicht bearbeiten.

• Öffnen Sie den 3D-Ausschnitt Automatisches Trimmen im Navigator.

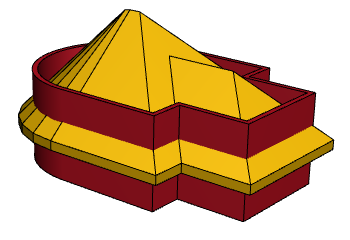

• Sie sehen hier drei Objekte, die getrimmt werden sollen. Aktivieren Sie im ersten Beispiel alle 8 Aussenwände und das Dach.
  Hinweis: Die Wände sind gruppiert. Wenn die Gruppierung im Kontrollfenster eingeschaltet ist , genügt ein Klick auf eine einzelne Wand, um alle zu aktivieren!
• Gehen Sie dann ins Menü Ändern / Verbinden / Elemente mit Dach/Schale trimmen (Tastaturkürzel Umsch.+Ä).

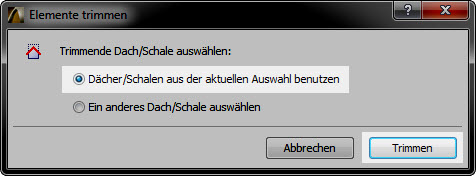

• Wählen Sie im aufspringenden Fenster die Option Dächer/Schalen aus der aktuellen Auswahl benutzen und klicken Sie auf Trimmen.

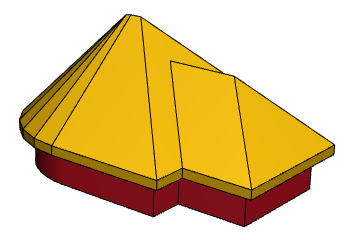

• Als Resultat werden die Wände an die Unterkante des Daches angepasst.

• Wiederholen Sie diesen Schritt nun für die beiden nächsten Beispiele.

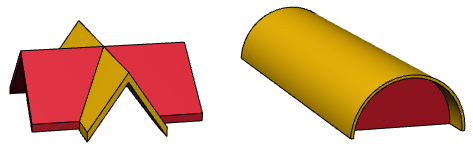

• Trimmen Sie die beiden Dächer aneinander. Der 'kreuzende' Teil in der Mitte wird ausgeschnitten.
• Abschliessend trimmen Sie die Wand an die halbrunde Schale.
• Kontrollieren Sie das Ergebnis.

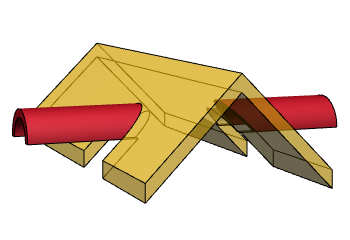

Das automatische Trimmen reicht hierfür nicht aus; beim Ergebnis würde der innere Teil fehlen, was nicht dem gewünschten Ergebnis entspricht.

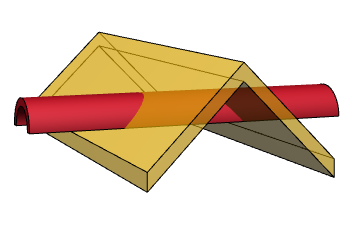

• Aktivieren Sie das Element, welches getrimmt werden soll (den Tunnel).
• Gehen Sie dann ins Menü Ändern / Verbinden / Elemente mit Dach/Schale trimmen (Tastaturkürzel Umsch.+Ä).

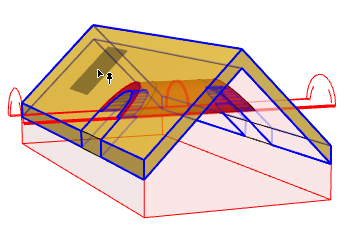

• Jetzt müssen Sie das Trimm-Element (das Dach) auswählen. Der Cursor hat die Form eines kleinen Daches angenommen.

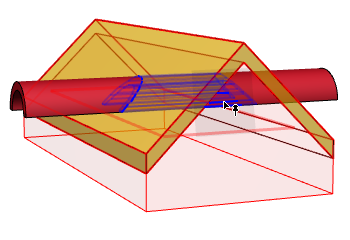

• Anschliessend müssen Sie den Teil des Tunnels auswählen, welcher beibehalten werden soll. Verschieben Sie den Cursor auf die Teile des Tunnels (Innen- und Aussenseite des Daches) und sehen Sie, wie sie durch die blaue Rückmeldung gekennzeichnet werden.
• Sie wollen den Teil innen beibehalten; klicken Sie daher auf diesen Teil. Der Trimm-Vorgang wird durchgeführt.

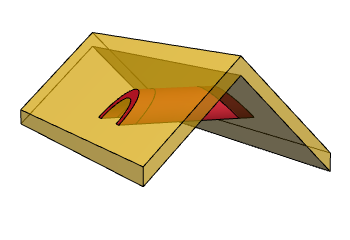

Jetzt müssen Sie das Dach trimmen, um Durchbrüche für den Tunnel auszuschneiden. Wiederholen Sie den Trimm-Prozess:

• Aktivieren Sie das Dach, welches getrimmt werden soll.
• Gehen Sie ins Menü Ändern / Verbinden / Elemente mit Dach/Schale trimmen (Tastaturkürzel Umsch.+Ä).
• Jetzt müssen Sie mit dem kleinen Dach-Cursor das Trimm-Element auswählen (den Tunnel). Er wird jetzt mit roter Rückmeldung gekennzeichnet.
• Wählen Sie jetzt den Teil des Daches aus, der beibehalten werden soll. Verschieben Sie den Cursor und sehen Sie, wie die blaue Rückmeldung die Optionen kennzeichnet für die Teile, die nach dem Trimmen beibehalten werden.

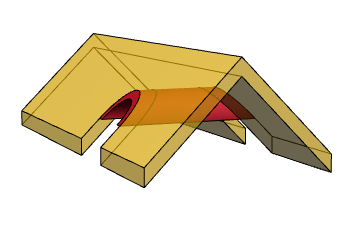

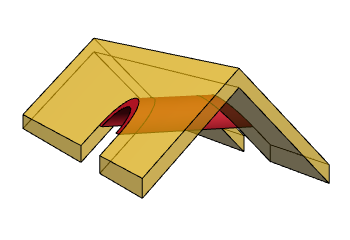

• Klicken Sie auf den Teil des Daches, der beibehalten werden soll. Der Trimm-Vorgang wird durchgeführt.

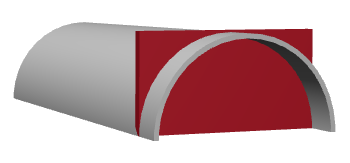

Als Ausgangslage sehen Sie eine extrudierte Schale, welche mit einer Wand verschnitten werden soll.

• Öffnen Sie den Ausschnitt Trimmkörper bearbeiten.
• Zuerst werden Sie mit einem automatischen Trimmbefehl die Wand oben an die Schale anpassen. Aktivieren Sie hierzu die Wand und die Schale und gehen Sie ins Menü Ändern / Verbinden / Elemente mit Dach/Schale trimmen (Tastaturkürzel Umsch.+Ä).
• Wählen Sie Dächer/Schalen aus der aktuellen Auswahl benutzen und klicken Sie auf Trimmen.

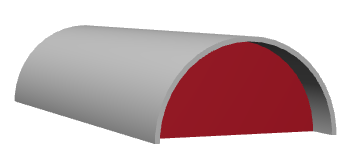

• Als Zwischenresultat wird die Wand oben an die halbrunde Schale angepasst.

Folgend werden Sie den Trimmkörper bearbeiten, um einen halbrunden Bogen unter der Schale hinzuzufügen.

• Gehen Sie ins Menü Ändern / Verbinden / Trimm-Körper um den Trimmkörper anzuzeigen. Aktivieren Sie dann die Schale.
• Der Körper kann an der mittleren Linie, welche beide Enden der Schale verbindet, bearbeitet werden.

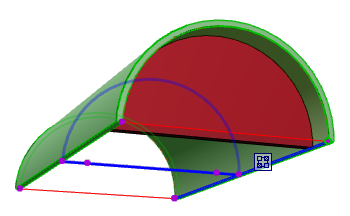

• Klicken Sie auf die Linie und wählen Sie den Befehl Neuen Knotenpunkt hinzufügen in der Pet-Palette. Fügen Sie im Abstand von 1.00 m von der Körper-Aussenkante auf beiden Seiten einen neuen Knotenpunkt hinzu, siehe Abbildung.
• Anschliessend klicken Sie in der Mitte der Linie und wählen den Befehl Kante abrunden.

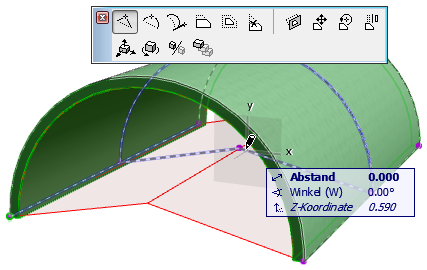

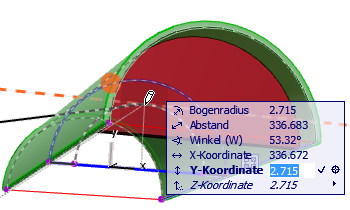

• Sie haben oben in der Mitte des Bogens einen Fangpunkt. Fahren Sie darauf, drücken Sie die Taste R und navigieren Sie im Tracker mit der Tab-Taste zur Y-Koordinate. Geben Sie dort den Wert 1.00 - ein und bestätigen Sie mit Enter.

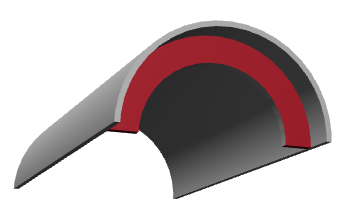

• Als Resultat wird die Wand als Bogen getrimmt.

Das Verbindungssymbol:

Wenn Sie ein einzelnes Modellelement auswählen, das Bestandteil einer Trimm-Beziehung ist, wird ein Verbindungssymbol eingeblendet. Das Verbindungssymbol erscheint NICHT, wenn Sie mehrere Elemente aktiviert haben!

• Öffnen Sie den Ausschnitt Verbindungskontrolle. Aktivieren Sie das Dach.

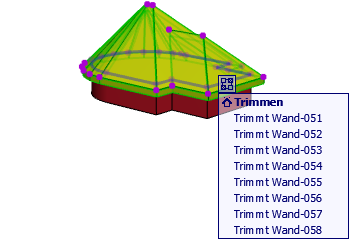

• Klicken Sie auf das blaue Verbindungssymbol. Die Verbindungsliste wird angezeigt.

Die Verbindungsliste:
Wenn das ausgewählte Element an mehrfachen Trimm-Beziehungen beteiligt ist, klicken Sie auf das Symbol, um alle Verbindungsbeziehungen in einer Liste anzuzeigen.

• Sie können nun mit Klick auf das X rechts in der Liste  die Verbindungen löschen.
• Mit Klick auf den obersten Eintrag werden alle Verbindungen gelöscht. Alternativ können Sie die Wände einzeln anwählen. Diese werden im Hintergrund farblich hervorgehoben.

Um alle Verbindungen auf einmal zu löschen, können Sie auch das gewünschte Element (oder mehrere) aktivieren und dann im Menü Ändern / Verbinden den Befehl Alle Verbindungen löschen wählen.
