Als erstes Beispiel wird ein von 3D Warehouse heruntergeladener Tisch verwendet:

• Gehen Sie in die Ausschnittmappe des Navigators und doppelklicken den Ausschnitt Wohnzimmertisch im Ordner Wohnzimmertisch:

  Links sehen Sie den ursprünglich als SKP-Datei eingelesenen Tisch, der beim Import in ein ArchiCAD Bibliothekselement umgewandelt und in der eingebetteten Bibliothek abgelegt wurde.
  Rechts befindet sich der Bereich, in dem in der oberen Reihe drei 3D-Darstellungen und in der unteren drei Grundrissdarstellungen jeweils in unterschiedlichen Detaillierungsgraden erstellt werden sollen.

• Öffnen Sie die Library Part Maker Palette, indem Sie im Menü Extras / Library Part Maker... auswählen. Die Palette bleibt geöffnet, während Sie weiterarbeiten. Schieben Sie sie an einen gewünschten Ort.

• Um ein neues Bibliothekselement zu erstellen, gehen Sie in der Library Part Maker Palette zu Name & Designbereich.
• Klicken Sie auf die Schaltfläche Namen wählen / Hinzufügen des neuen Bibliothekselementnamens…
• Im sich öffnenden Dialogfenster tragen Sie Wohnzimmertisch als Name ein und klicken auf Markieren des Designbereichs.
• Ziehen Sie den Designbereich auf entlang den 4 blauen Fixpunkten.

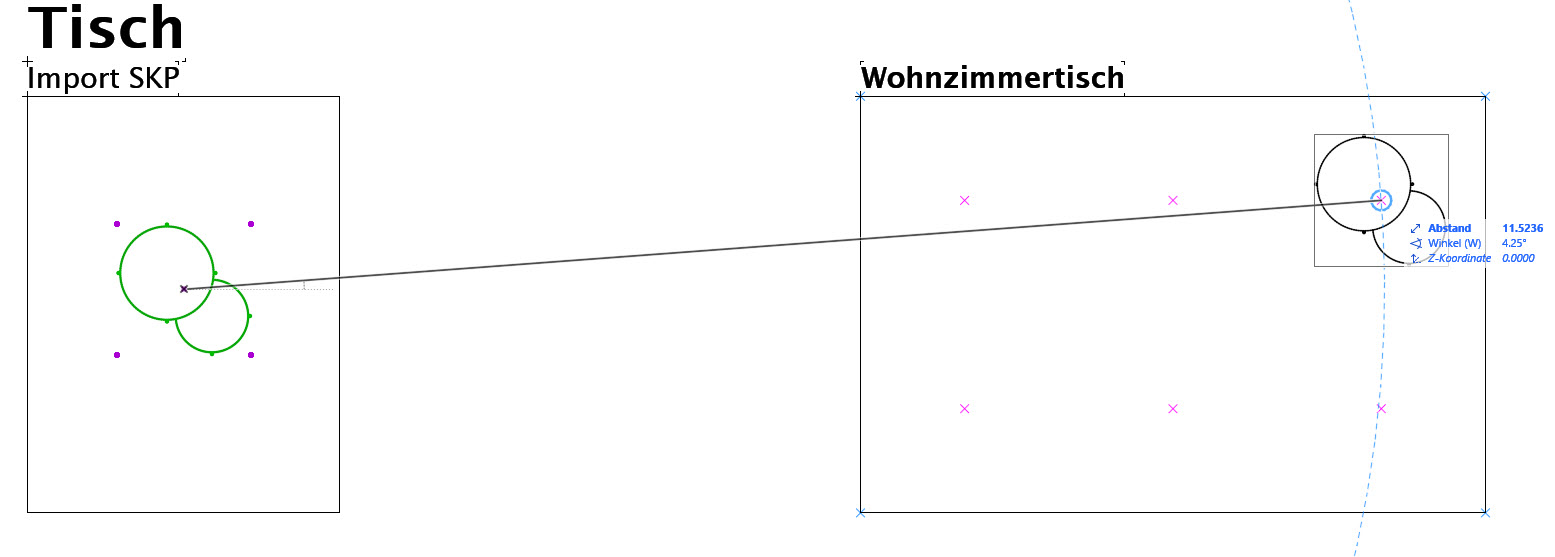

• Aktivieren und duplizieren Sie das in dieser Übung bereits importierte SKP-Objekt, indem Sie mit dem Tastenkürzel I eine Kopie an dem pinkfarbenen Fixpunkt oben rechts im Designbereich platzieren, s. Abbildung.
• Zerlegen Sie das Objekt in Morphs:
  • Platziertes Objekt aktivieren.
  • Rechtsklicken Sie im Zeichnungsbereich und wählen aus dem Kontextmenü den Befehl Auswahl in Morphs konvertieren…
  • Dialogfenster bestätigen mit OK.
  • Doppelklicken Sie den Ausschnitt 3D Wohnzimmertisch, um die zerlegten Elemente im 3D-Fenster zu betrachten.

Importierte Objekte bringen meist zusätzliche ungewollte Materialien in Ihr Projekt. Da Sie diese später in Ihrem mit dem Library Part Maker zu erstellenden Objekt nicht haben möchten, empfiehlt es sich, sie mit ArchiCAD-nativen Oberflächenmaterialien zu ersetzen:

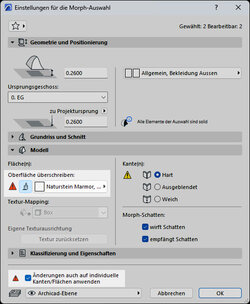

• Nehmen Sie folgende Änderungen des Oberflächenmaterials vor, indem Sie die entsprechenden Elemente aktivieren und mit dem Tastenkürzel T in die Morph-Einstellungen gehen:
  • Tischgestelle: Metall, Kupfer
  • Tischplatten: Naturstein, Marmor, weiss

    Wichtig: Haken setzen, damit auch individuelle Flächen überschrieben werden.

Der nächste Schritt besteht darin, zwei abstraktere 3D-Darstellungen zu modellieren sowie drei Grundrissdarstellungen in jeweils unterschiedlichem Detaillierungsgrad zu erstellen.

Da in dieser Übung der Fokus rein auf dem Library Part Maker und nicht auf dem Modellieren liegen soll, finden Sie vorbereitete Elemente, die Sie verwenden können.

• Öffnen Sie den Ausschnitt Abkürzung, aktivieren die fünf Tisch-Darstellungen und kopieren diese in den Zwischenspeicher, s. Abbildung.
• Wechseln Sie zurück in den Ausschnitt Wohnzimmertisch und fügen die kopierten Elemente hier ein.
• Mit einem Klick ausserhalb des Einfügerahmens werden die Elemente an der korrekten Stelle eingefügt.

In der oberen Reihe befinden sich jetzt drei unterschiedlich detaillierte Darstellungen des Tisches, in der unteren Reihe die zugehörigen Grundrissdarstellungen. Machen Sie die 3D-Kontrolle:

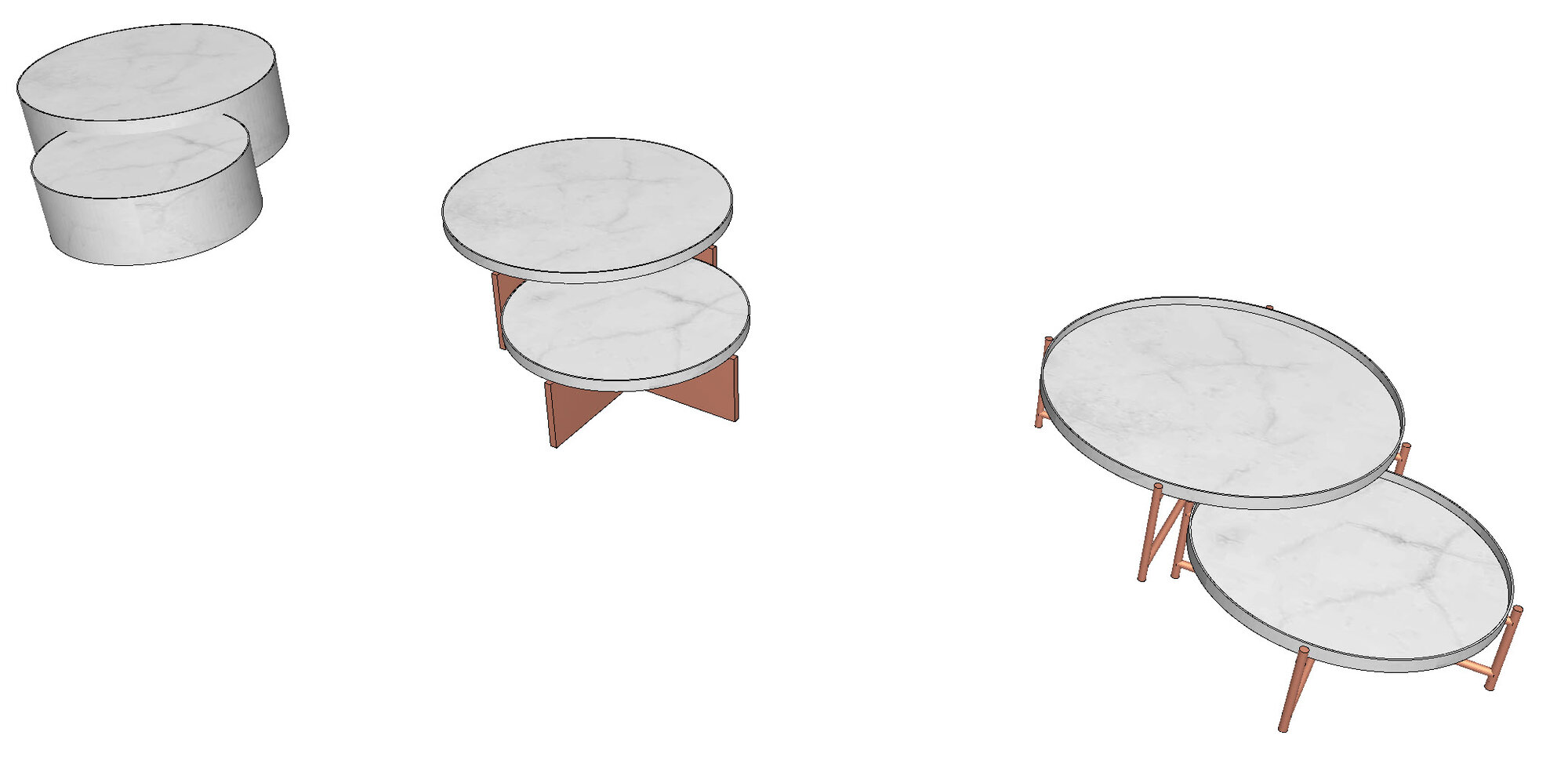

• Öffnen Sie den Ausschnitt Alle 3D-Darstellungen oder aktivieren Sie die Elemente der oberen Reihe und wechseln mit Ctrl/Cmd+3 ins 3D-Fenster.

Für die Grundrissdarstellungen - im Beispiel die untere Reihe - sollten Sie überall dort Fixpunkte setzen, wo Sie später Aktivierungspunkte haben möchten. Für die 3D-Darstellungen sind gesetzte Fixpunkte nicht von Bedeutung.

• Platzieren Sie im Ausschnitt Wohnzimmertisch für alle 2D-Darstellungen je 5 Fixpunkte, wobei der mittige bereits platziert wurde.

Nun braucht jede Darstellung noch eine Höhenkote. Dabei kommt es nicht auf den Höhenwert an, dieser ist unerheblich. Jedoch muss die Höhenkote bei jeder Darstellung an derselben Stelle platziert sein, weil die Kote beim Wechsel des Detaillierungsgrads als interner Ankerpunkt dient.

• Platzieren Sie mit dem Höhenbemassungs-Werkzeug 6 Höhenkoten, z. B. so wie in der Abbildung.

Tipp:
Um mehr Übersichtlichkeit zu haben, empfehlen wir, die Zuweisung erst dann vorzunehmen, wenn alle Darstellungen finalisiert und Fixpunkte und Höhenkoten gesetzt sind.

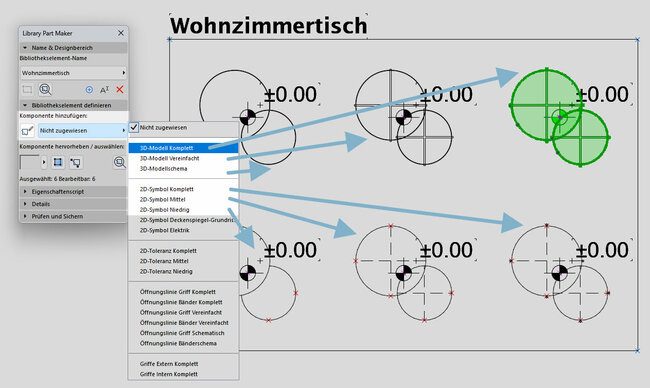

Die Zuweisung soll nun noch kontrolliert werden:

• Klicken Sie im Library Part Maker auf den Button Aktive Komponente hervorheben.
• Das Farbfeld zeigt jetzt die Markierungsfarbe Rot an.
• Klicken Sie die zuvor zugewiesenen Darstellungen erneut durch und kontrollieren anhand der roten Hervorhebung im Plan, ob alles korrekt ist:
  • 3D-Modell komplett
  • 3D-Modell vereinfacht
  • 3D-Modellschema
  • 2D-Symbol komplett
  • 2D-Symbol mittel
  • 2D-Symbol niedrig
• Heben Sie die Hervorhebungen wieder auf, indem Sie erneut auf Aktive Komponenten hervorheben klicken.

Das neue Bibliothekselement muss eine Reihe von Listeneigenschaften enthalten. Hier kann standardmässig das ArchiCAD Listenparameter-Schema verwendet werden.


Gehen Sie zum Definieren der Listeneigenschaften des Bibliothekselements wie folgt vor:

• Wählen Sie im Eigenschaften-Paneel die Option Eigenschaften-Schema.
• Mit dem kleinen Pfeil rechts weisen Sie das ArchiCAD Listenparameter-Schema zu.

Bei Bibliothekselement-Name wird der Name, den Sie bereits beim Designbereich definiert haben, angezeigt. Unabhängig davon, können Sie hier den Namen vergehen, wie das Bibliothekselement schlussendlich in Ihrer Bibliothek heissen soll.


In dem Feld Autor können Sie Ihren Namen eingeben oder das Feld leer lassen.

Optional:
Falls Sie ein Vorschaubild hinzufügen möchten, gehen Sie wie folgt vor:

• Öffnen Sie den Ausschnitt 3D-Wohnzimmertisch und gehen ins Menü Ablage / Sichern als...
• Geben Sie einen Speicherort und Namen an und wählen im Dialogfenster den Dateityp JPEG.

Nachdem das Vorschaubild erstellt wurde, kann es im Library Part Maker über das Plus-Symbol hinzugefügt werden:

• Klicken Sie auf das Plus-Symbol und navigieren Sie an Ihren Speicherort, um dort das Vorschaubild auszuwählen.

• Wählen Sie beim Bibliothekselementtyp Objekt aus.

• Gehen Sie zurück in den Ausschnitt Wohnzimmertisch.
• Klicken Sie im Library Part Maker auf den Überprüfen-Button.

Im kurz darauf angezeigten Prüfergebnis erscheint lediglich eine gelbe Warnung, dass es innerhalb des Designbereichs nicht zugewiesene Elemente gibt.

• Hinweis:
  Im konkreten Beispiel bezieht sich die Warnung auf die vier blauen Fixpunkte in den Ecken des Designbereichs. Wenn Sie diese löschen und erneut auf Überprüfen klicken, so verschwindet die Warnung. Grundsätzlich besteht bei gelben Warnungen die Möglichkeit, diese zu ignorieren. Rote Warndreiecke erfordern jedoch Ihr Eingreifen und blockieren das weitere Vorgehen.

Nach erfolgreicher Überprüfung wird die Schaltfläche Parameter aktiv:

• Klicken Sie auf Parameter, damit sich die Einstellungen öffnen.
• Überschreiben Sie die Bezeichnungen der Materialien wie in der Abbildung:
  • Material Gestell
  • Material Tischplatte

Das Bibliothekselement kann nun abgespeichert werden:

• Klicken Sie unten auf die Schaltfläche Sichern als...
• Im sich öffnenden Dialogfenster wird der unter Details von Ihnen definierte Bibliothekselement-Name vorgeschlagen.
• Als Speicherort wird die Eingebettete Bibliothek vorgeschlagen.
• Bestätigen Sie, indem Sie auf Sichern klicken.

Das Bibliothekselement kann nun abgespeichert werden:

• Klicken Sie unten auf die Schaltfläche Sichern als...
• Im sich öffnenden Dialogfenster wird der unter Details von Ihnen definierte Bibliothekselement-Name vorgeschlagen.
• Als Speicherort wird die Eingebettete Bibliothek vorgeschlagen.
• Bestätigen Sie, indem Sie auf Sichern klicken.


Herzlichen Glückwunsch, Sie haben Ihr erstes eigenes Bibliothekselement mit dem Library Part Maker erstellt!

• Öffnen Sie den Ausschnitt Ergebnis.
• Gehen Sie ins Objektwerkzeug. Falls Ihr soeben erstelltes Bibliothekselement nicht bereits vorausgewählt ist, navigieren Sie zu dem von Ihnen gewählten Speicherort und wählen es dort aus.

Um sicherzustellen, dass das Element den Detaillierungsgrad automatisch je nach gewählter Modelldarstellung verändert, achten Sie im Objektwerkzeug darauf...

• dass beim 3D-Detaillierungsgrad Nach Modelldarstellung ausgewählt ist (= Standardeinstellung).
• dass beim 2D-Detaillierungsgrad Nach Modelldarstellung ausgewählt ist (= Standardeinstellung).

Vielleicht fällt Ihnen auf, dass bei den Oberflächenmaterialien die von Ihnen gewählten Bezeichnungen übernommen wurden.

• Bestätigen Sie die Einstellungen des Objektwerkzeugs unten rechts mit OK.
• Platzieren Sie das Element in Ihrem Plan.


Kontrollieren Sie das Ergebnis:

• Wechseln Sie im Grundriss zwischen folgenden Modelldarstellungen und nehmen Sie wahr, wie sich der Detaillierungsgrad verändert:
  • 02 Druck/Plott Vorstudie
  • 03 Druck/Plott Projektierung
  • 05 Druck/Plott Realisierung
• Aktivieren Sie das Element und wechseln mit Ctrl/Cmd+3 ins 3D-Fenster und testen Sie auch hier die unterschiedlichen Modelldarstellungen.
