Modellieren für die Werkplanung

Zauberstabseinstellung

Öffnen Sie in der Ausschnittmappe den Ordner Modellieren für die Ausführung und darin wiederum den Ordner Zauberstabeinstellung. Darin machen Sie einen Doppelklick auf den Ausschnitt Fünfeck in Kreis.

Fünfeck in Kreis

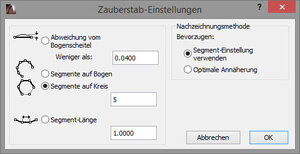

Sie sehen einen roten Kreis. Wenn Sie das Linienwerkzeug wählen und den Zauberstab benutzen erhalten Sie exakt den selben Kreis. Gehen Sie in das Menü Optionen / Zauberstab-Einstellungen... darin können Sie definieren, welche Annäherung die Zauberstabfunktion haben soll.

Als erstes wählen Sie auf der rechten Seite des Einstellungsdialogs Segment-Einstellung verwenden, damit Sie nun auf der linken Seite Segmente auf Kreis mit 5 definieren können.

Benutzen Sie wieder beim roten Kreis den Zauberstab und klicken Sie auf die Kreislinie.

Terrain modellieren mit dem Zauberstab

Öffnen Sie den Ausschnitt Terrain GR. Sie sehen ein Terrain und Höhenkurven vom Geometer. Diese Höhenkurven bestehen aus Polylinien und normalen Linien. Auffallend ist, die Linien haben viele Punkte. Wenn man also diese Höhenkurven auf das Terrain überträgt, erhält man auf dem Terrain die gleiche Anzahl Punkte. Dies kann später zu langen Rechenzeiten für den Computer bedeuten.

Benutzen Sie das Splinewerkzeug und verwenden Sie den Zauberstab um die Höhenkurven mit den Splines nachzuzeichnen. Die Höhenlinien des Geometers können somit gelöscht werden.

Gehen Sie in das Menü Optionen / Zauberstab-Einstellungen... Stellen Sie bei Segment-Länge auf 4.00m.

Nun aktivieren Sie das Terrain und benutzen den Zauberstab um die Höhenkurven auf das Terrain zu übertragen.

Geometerdaten importieren

Öffnen Sie in der Ausschnittmappe den Ordner Geometerdaten importieren und machen Sie einen Doppelklick auf den Ausschnitt Txt einfügen.

Sie können in das Rechteck die Txt-Datei des Geometers einsetzen. Gehen Sie auf das Menü Ablage / Externe Daten / Freifläche aus Vermesserdaten erstellen...

Es öffnet sich ein Einstellungsfenster. Wählen Sie für die Platzierung Graphisch bestimmen und den Meerespiegel 551.31 Meter, damit das Terrain auf der richtigen Höhe platziert wird.

Überprüfen Sie das Terrain im 3D.

LandXML

Öffnen Sie die pln-Datei Import_LandXML.
Bestimmen Sie die m.ü.M. Angaben über das Menü Verwaltung / Projekteinstellung / Lage-Einstellungen und tragen Sie 560 m.ü.M ein.
Öffnen Sie über das Menü KEYMEMBER / swissTools die LandXML-Palette
Klicken Sie auf das erste Symbol und importieren Sie das Landxml1.

Hinweis: Wenn der Vermessungspunkt nicht definiert wurde, muss der mittlere Haken Vermessungspunkt beachten, für den Import nicht aktiviert werden.

Aushub erstellen

Öffnen Sie in der Ausschnittmappe den Ordner Aushub erstellen und machen Sie einen Doppelklick auf den Ausschnitt Aushub erstellen.

Auhsub erstellen

Im Grundriss haben Sie das bestehende Terrain und bereits vorgezeichnete Dachflächen. Die Dachflächen bilden die Aushubsohlen für den Aushub.

Aktivieren Sie die Dachflächen und das Terrain und gehen Sie auf das Menü Keymember / Swiss Tools / Aushub/Gelände-Palette zeigen. Wählen Sie das erste Symbol Plateaus aus Dachflächen auf einem Terrain erstellen.

Sie werden darauf hingewiesen, ob Sie die Dachflächen löschen möchten. Sie können bei diesem Beispiel mit Ja bestätigen. Jedoch wird empfohlen die Dachflächen jeweils zu behalten. Damit Sie zu einem späteren Zeitpunkt wieder den Aushub machen könnten, bei Gebrauch

Sie können nun den Aushub im Schnitt überprüfen und im 3D-Fenster.

Auhsub bearbeiten

Nun kann der Aushub noch bearbeitet werden. Aktivieren Sie das kleine Plateau im Grundriss und wählen Sie in der Aushubpalette Plateau Einstellungen. Damit die Liftunterfahrt auch im Aushub dargestellt wird, müssen Sie die Priorität auf 2 stellen. Die Böschungswinkel können Sie auch noch auf 45° stellen.

Freiflächen mit Dach ersetzen

Öffnen Sie in der Ausschnittmappe den Ordner Freiflächen mit Dach ersetzen und machen Sie einen Doppelklick auf den Ausschnitt Freifläche GR.

Sie haben eine bereits modellierte Freifläche vor sich. Sehen Sie die Freifläche auch im 3D-Fenster an. Sieht aus wie ein Krüppelwalmdach? Sehr oft muss man ein altes Dach aufnehmen und möchte dieses in den 3D-Plan integrieren. Mit der Freifläche haben Sie die Möglichkeit die aufgenommenen Punkte auf das Terrain als einzelne Punkte anzugeben in der Höhe.

Gehen Sie zurück in den Grundriss und aktivieren Sie die Freifläche. Nun möchten wir die Freifläche in ein Dach umwandeln. Gehen Sie dazu auf das Menü Extras / Freiflächen mit Dach ersetzen.

Die Freifläche können Sie nun löschen und es bleiben nur noch die Dachflächen, welche Sie noch bearbeiten können oder ein mehrschichtiges Bauteil zuweisen.

Freifläche für Boden im Gefälle

Öffnen Sie in der Ausschnittmappe den Ordner Freifläche für Boden im Gefälle und machen Sie einen Doppelklick auf den Ausschnitt Grundriss Terrasse.

Höhenkoten beim Terrain eingeben

Aktivieren Sie das bereits gezeichnete Terrain im Grundriss. Sie sehen die Angaben der Höhenpunkten. Aktivieren Sie die Eckpunkte, welche mit im Grundriss mit -0.36m angegeben sind. Wählen Sie in der Petpalette den Befehl Freiflächenpunkt in der Höhe verschieben... Geben Sie dann die Höhe von -0.36m an. Denken Sie daran, dass Sie auch wählen zu Projektursprung.

Überprüfen Sie Ihre Änderungen in den beiden Schnitten. Sie sehen nun das Terrain auf der Oberfläche im Gefälle.

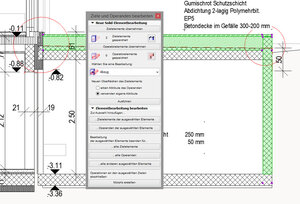

Solid Element-Befehle

Verschneiden Sie nun die Freifläche korrekt mit dem Solid Element-Befehl bei den eingekreisten Stellen.

Wählen Sie den Terrassenaufbau wie auch die Wände als Zielelement, wobei die Freifläche der Operator bildet. Nun führen Sie einen Abzug durch.

Profil-Manager

Öffnen Sie in der Ausschnittmappe den Ordner Profil-Manager und machen Sie einen Doppelklick auf den Ausschnitt Bsp Profil-Manager.

Profil erstellen

Öffnen Sie den Ausschnitt Bsp Profil-Manager.
Sie können die Schraffur kopieren und für das neue Profil verwenden.

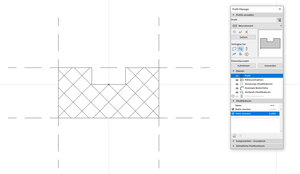

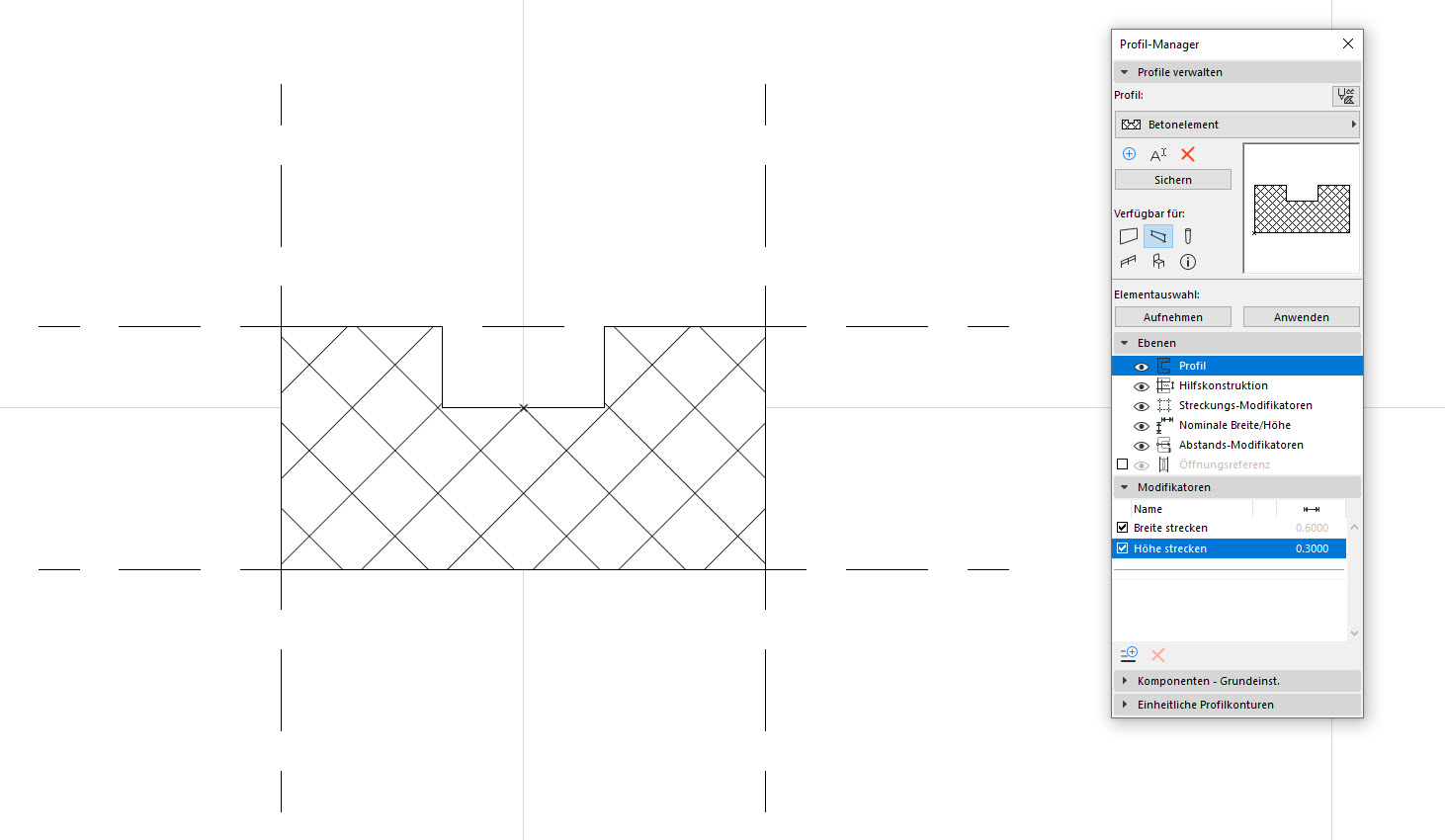

Öffnen Sie den Profil-Manager, erstellen Sie ein neues Profil und fügen Sie die vorbereitete Schraffur ein.
Aktivieren Sie die Haken Höhe strecken und Breite strecken im Register Modifikatoren.
Überprüfen Sie, dass bei Verfügbar für nur der Träger aktiv ist.
Sichern Sie das Profil und öffnen Sie den Ausschnitt Schnitt Profil-Manager.

Aktivieren Sie das Profil im Schnitt und weisen Sie das neu erstelle Profil zu.

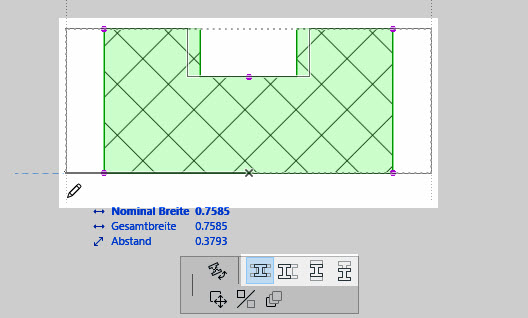

Klicken Sie auf einen der Polygonpunkte und probieren Sie die verschiedenen Befehle in der Pet-Palette aus.

Öffnen Sie wieder die Profil-Einstellungen.

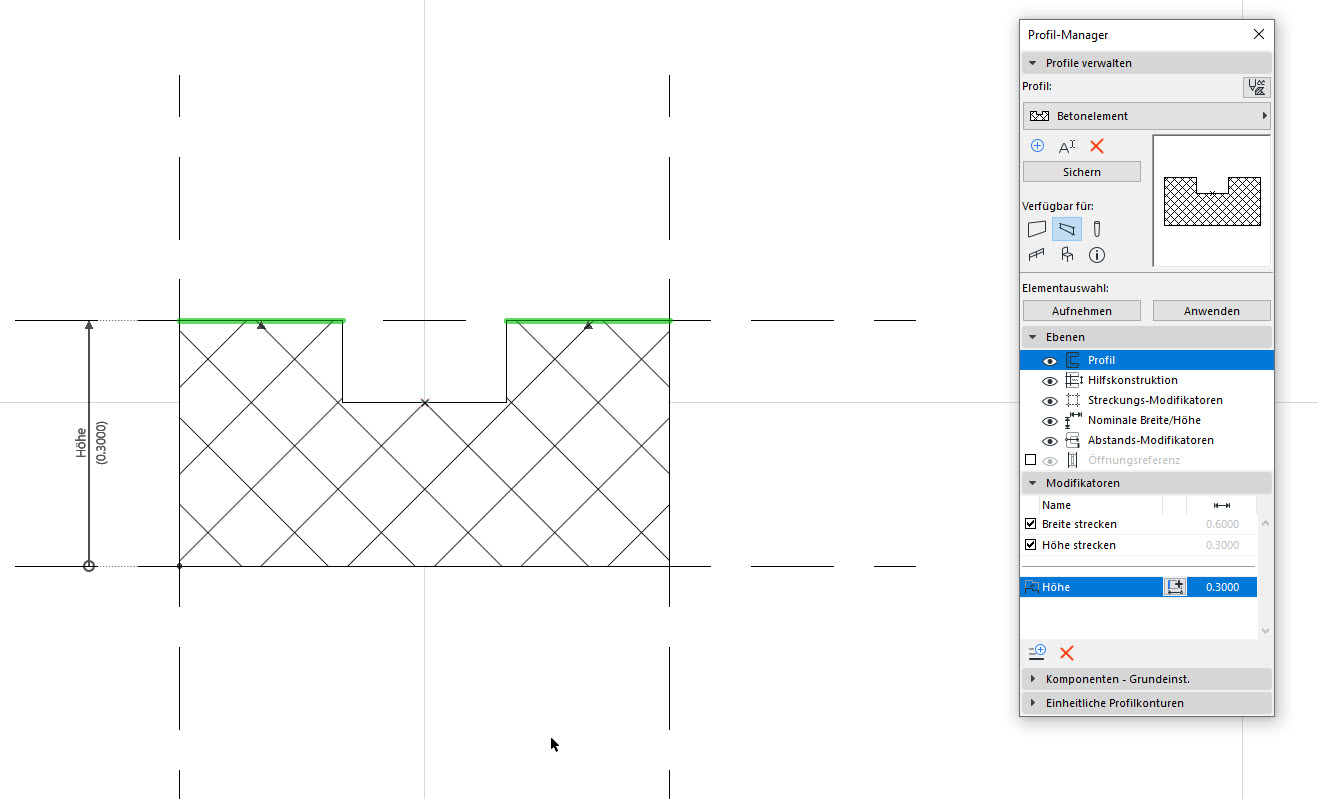

Erstellen Sie einen neuen Modifikator indem Sie auf das + Symbol im Register Modifikatoren klicken unter dem Namen Höhe.
Klicken SIe auf die linke obere Kante des Betonelements.
Den zweiten Klick können Sie links unten auf die Ecke (Punkt) machen und den Modifikator absetzen.
Klicken Sie bei dem platzierten Modifikator auf das + Symbol und fügen Sie die rechte obere Kante hinzu.
Achten Sie sich darauf, dass der Pfeil in dieselbe Richtung zeigt.

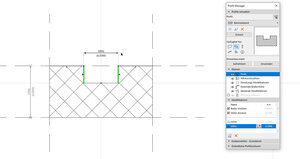

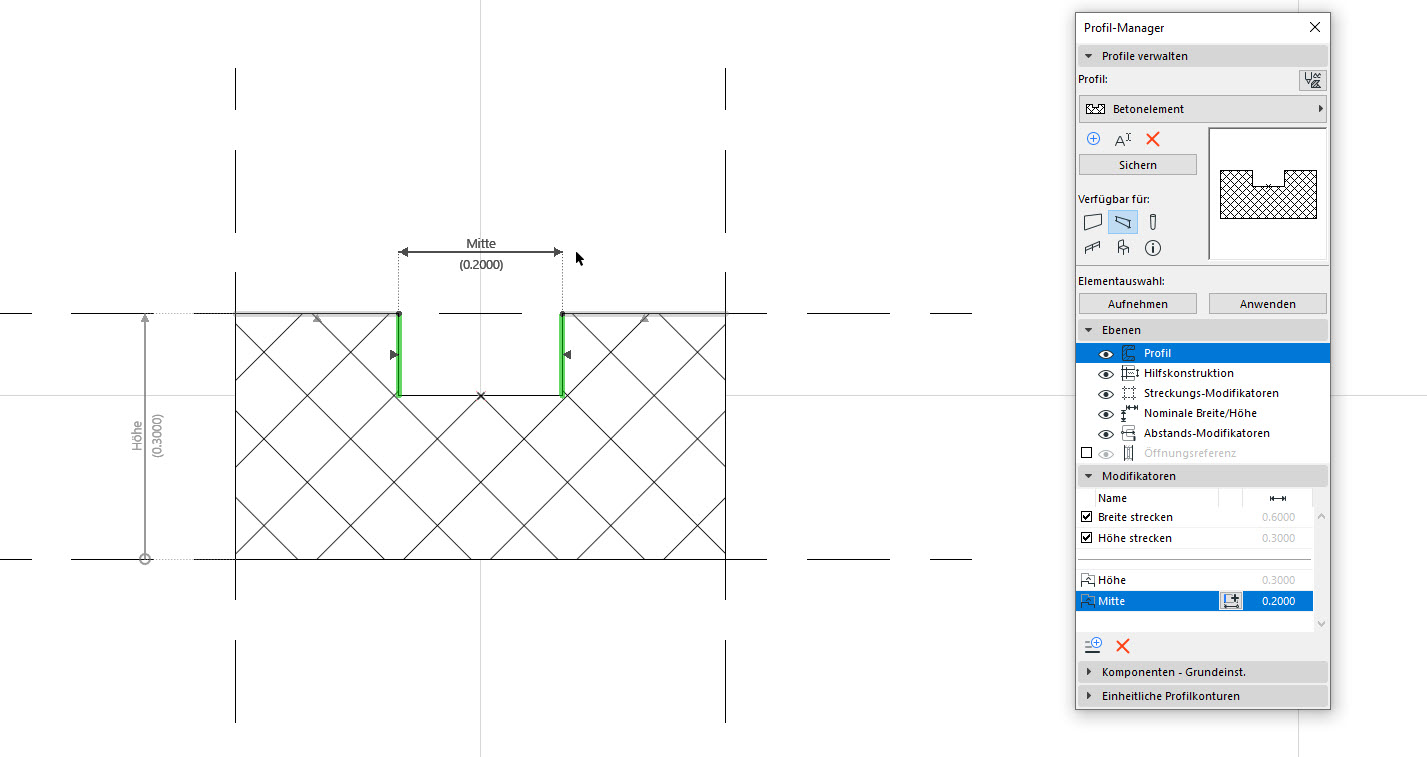

Erstellen Sie einen weiteren Modifikator mit dem Namen Mitte.
Klicken Sie jeweils links und rechts auf die inneren Kanten und platzieren Sie den Modifikator.
Deaktivieren Sie im Register Modifikatoren die Haken bei Breite strecken und Höhe strecken.
Sichern Sie das Profil und öffnen Sie den Ausschnitt Schnitt Profil-Manager erneut.

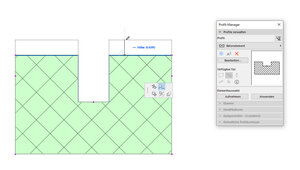

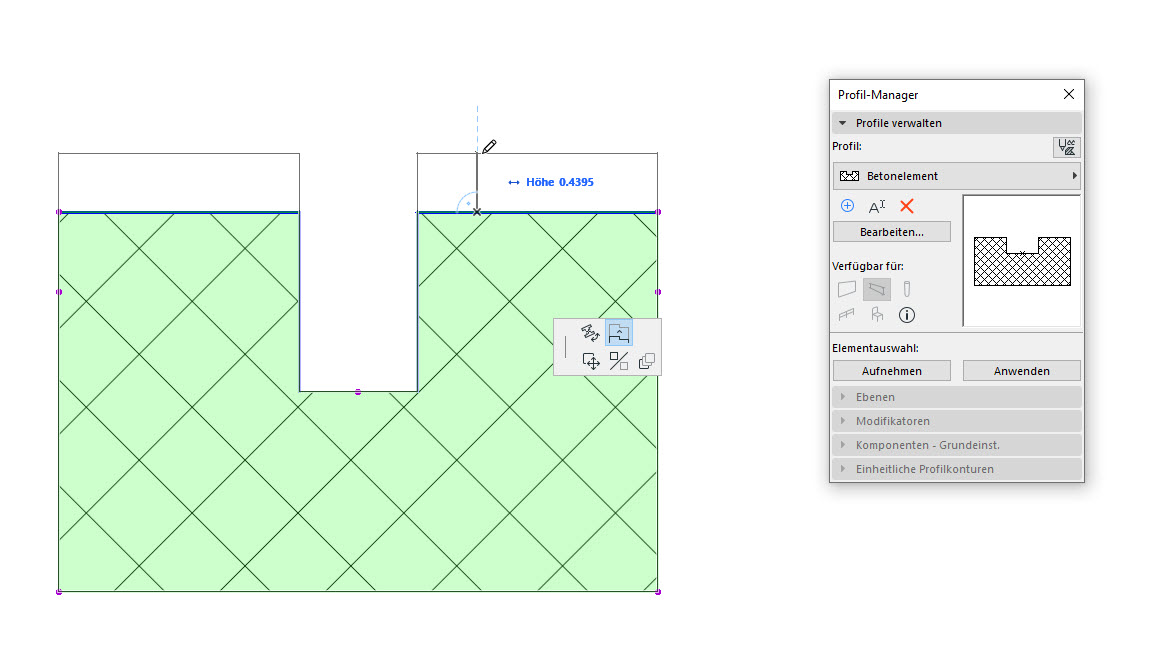

Durch die erstellten Modifikatoren sind nun blaue Kanten sichtbar sobald Sie den Träger aktivieren.
Sie können auf diese Kanten klicken und die Form individuell bearbeiten.

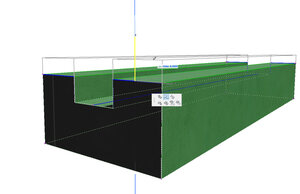

Öffnen Sie den Ausschnitt Profilwand und testen Sie dies auch im 3D-Fenster.

Sparrenlage erstellen

Öffnen Sie in der Ausschnittmappe den Ordner Sparrenlage erstellen und machen Sie einen Doppelklick auf den Ausschnitt Sparrenlage Dachgeschoss.

Aktivieren Sie die beiden Dachflächen. Gehen Sie in das Menü Extras und wählen Sie RoofMaker / Dachstuhassistent...

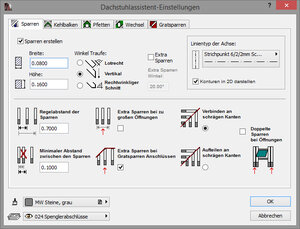

Es öffnet sich das Einstellungsfenster des Dachstuhlassistenten. Sie können nun verschiedenste Einstellungen vornehmen für Sparren und Pfetten. Wenn Sie die gewünschten Einstellungen abgeschlossen haben, bestätigen Sie mit OK.

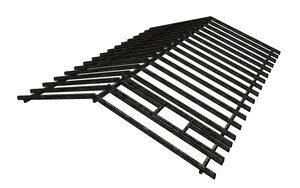

Sie sehen bereits im Grundriss das Ergebnis. Nun können Sie die Sparren noch im 3D überprüfen. Das kann entweder gelöscht werden (falls das Original noch vorhanden ist), oder Sie verschieben die Sparren und Pfetten auf die richtige Höhe.

Umbautool

Öffnen Sie in der Ausschnittmappe den Ordner Umbautool und machen Sie einen Doppelklick auf den Ausschnitt Erdgeschoss Abbruch.

Umbau-Filter-Option

Wenn Sie den Grundriss offen haben, sehen Sie die Schraffuren des Abbruches als sehr deckend. Damit Sie diese transparent einstellen können, gehen Sie in die Umbau-Filter-Optionen. Sie können diese über das Menü Verwaltung / Umbau-Filter öffnen.

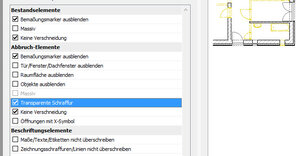

Setzen Sie das Häkchen bei den Abbruch-Elemente für Transparente Schraffur. Bestätigen Sie die Eingabe mit OK:

Umbau auswerten

Gehen Sie in das Menü Berechnung / Auswertungen und wählen Sie die Liste 900 Rückbau.

Sie sehen nun die Auflistung von Abbruch-Elementen. Die Liste können Sie noch individuell anpassen, indem Sie oben rechts auf Schema-Einstellungen... gehen.

Umbau exportieren

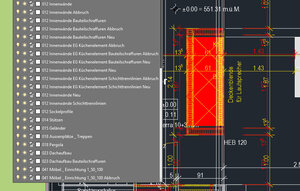

Was passiert mit den Abbruch-Elemente und Neubau-Elemente, wenn man den Plan als DWG ausgibt? Welche Ebenen erhält der Fachplaner?

Gehen Sieins Layout, darin sehen Sie bereits den platzierten Ausschnitt Erdgeschoss. Über Ablage / Sichern als... speichern Sie den Plan als DWG ab.

Öffnen Sie das DWG im TrueView und überprüfen Sie darin die ausgegebenen Ebenen.

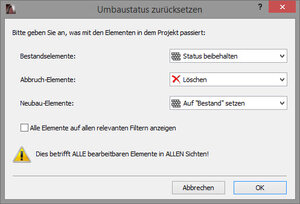

Umbau-Status zurücksetzen

Um das Projekt zu archivieren lohnt es sich die Neubau-Elemente auf Bestand zu setzen und die Abbruch-Element komplett zu löschen, damit Sie zu einem späteren Zeitpunkt wieder einen Umbau an diesem Projekt planen können.
