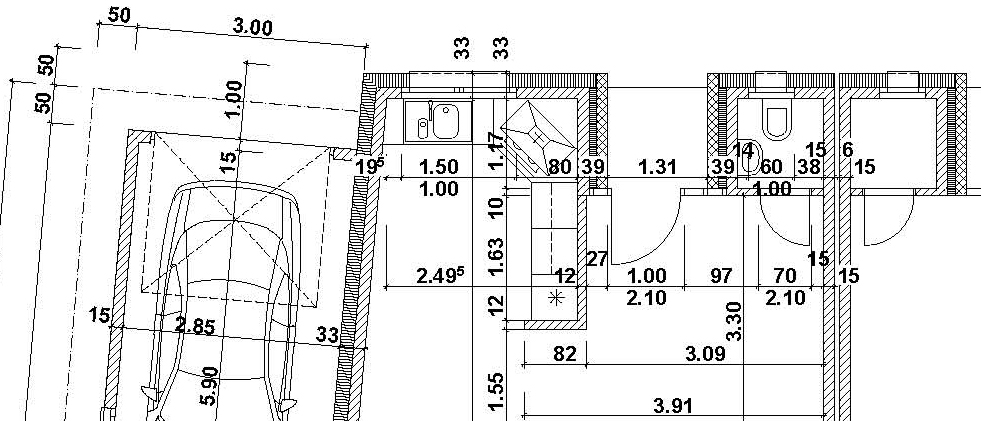

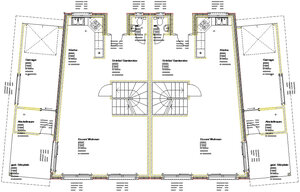

Als nächstes werden in der Ausschnitt-Mappe Ausschnitte mit den Einstellungen für die Ausführungsplanung erstellt.

• Öffnen Sie das Erdgeschoss.
• Öffnen Sie den Organisator (Tastaturkürzel O (Buchstabe!)) als Ausschnitt-Editor (links Projektmappe, rechts Ausschnitt-Mappe).
• Erstellen Sie in der Ausschnitt-Mappe den neuen Ordner Werkplanung indem Sie unten rechts auf das entsprechende Symbol Neuer Ordner klicken.

Für den Schnitt werden im gleichen Vorgehen Ausschnitte für die Ausführungsplanung erstellt.

• Aktivieren Sie den Überordner Schnitte.
• Stellen Sie in der linken Spalte die Ausschnitt-Optionen analog dem Screenshot ein.
• Ziehen Sie dann den Ordner Schnitte in den Ordner Werkplanung. Die zuvor definierten Ausschnittoptionen werden jetzt in jedem erstellten Ausschnitt mitgespeichert.

Kontrollieren Sie anschliessend Ihre neuen Ausschnitte indem Sie diese im Navigator doppelklicken. Aufgrund der anderen, gespeicherten Parametern der neuen Ausschnitte, werden nun alle Bauteile einer Ausführungsplanung entsprechend dargestellt.

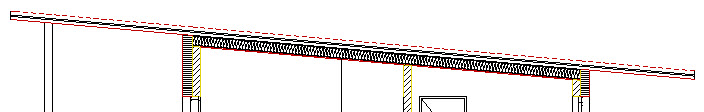

• Öffnen Sie in der Ausschnittmappe den Schnitt B-B Querschnitt.
• Öffnen Sie den Profil-Manager im Menü Verwaltung / Profil-Manager / Profil-Manager  und klicken Sie dann auf Neu.
• Geben Sie dem Profil den Namen Brüstung.
• Die Brüstung ist bereits auf einem Arbeitsblatt vorbereitet: In der Projektmappe finden Sie dieses unter Arbeitsblätter / AB/01 Brüstung Profil.
• Kopieren Sie die Brüstungselemente (Mauerfuss und Abdeckung sind gruppiert).
• Über die Tableiste wechseln Sie zurück in den Profileditor [Brüstung] und fügen das Profil an der Originalposition ein (Ctrl+V/Cmd+V).
• Speichern Sie das Profil und schliessen Sie den Profil-Manager.

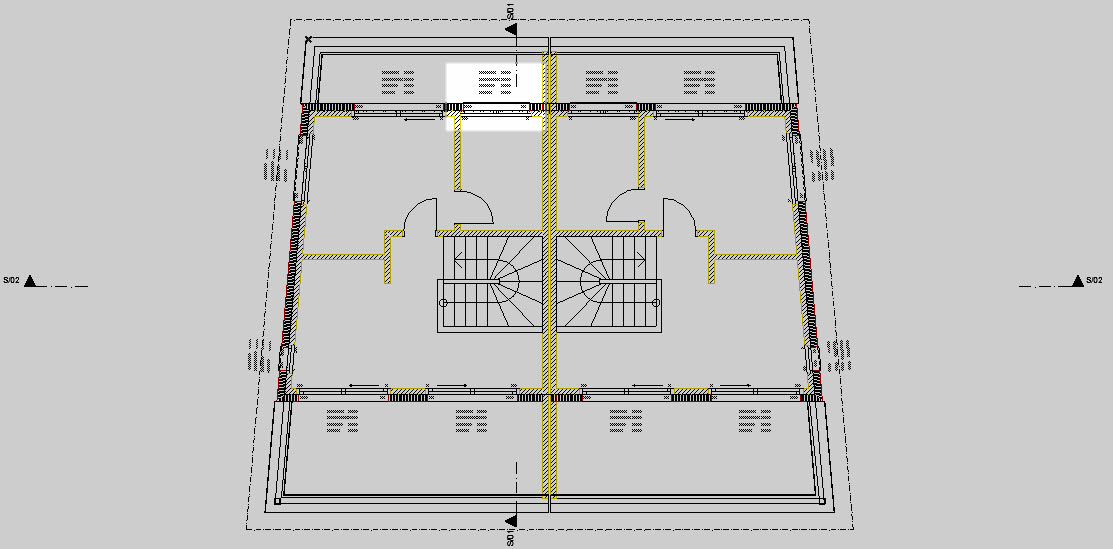

• In der Ausschnittmappe öffnen Sie den Grundriss 2. DG (Wohnen).
• Mit Doppelklick öffnen Sie die Wandeinstellungen. Wählen Sie das neue Profil, legen Sie als Ebene 016 Brüstung fest und bestätigen Sie mit OK.
• Zeichnen Sie dann das Profil auf der Wandaussenkante mit der Geometriemethode Poly. Ist die Referenzlinie auf der falschen Seite, klicken Sie auf Spiegeln im Infofenster (die Ebene kann für diesen Schritt eingeblendet werden).
• Wiederholen Sie diesen Schritt für alle vier Brüstungen.

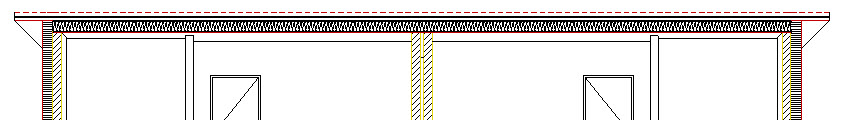

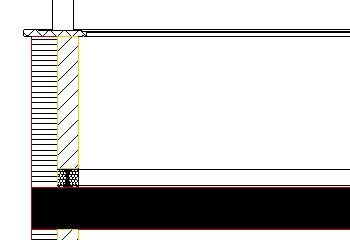

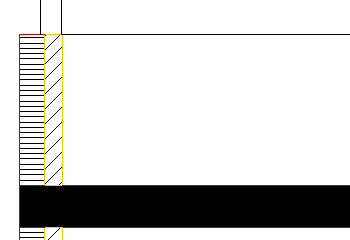

• Im Schnitt B-B Querschnitt kontrollieren Sie die Arbeit.

• Im Grundriss wie auch im 3D-Fenster (kann zu Kontrollzwecken mittels Ctrl+3/Cmd+3 geöffnet werden) sind fehlerhafte Verschneidungen ersichtlich, welche durch das Profil hervorgerufen werden. Siehe Bild.
• Diese Verschneidungen können bei angrenzenden oder zusammenlaufenden Elementen über die Ebenen-Verschneidungsgruppe gelöst werden.

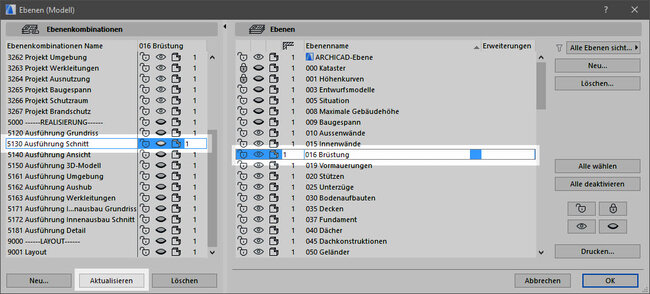

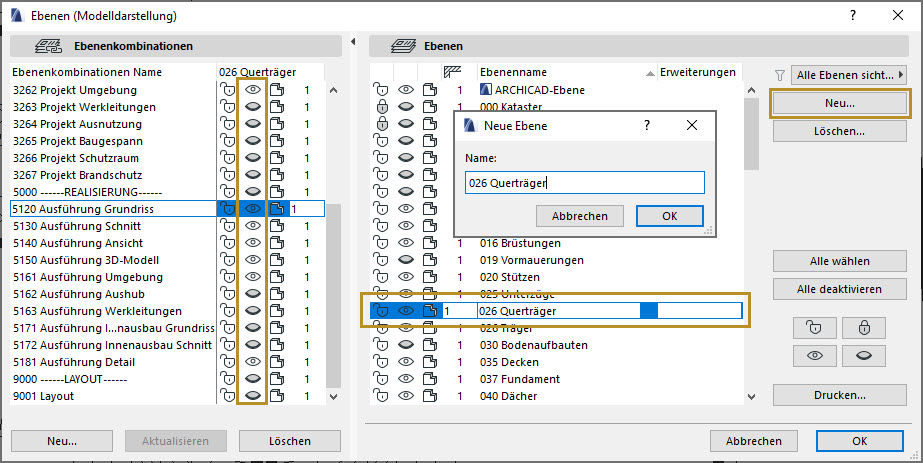

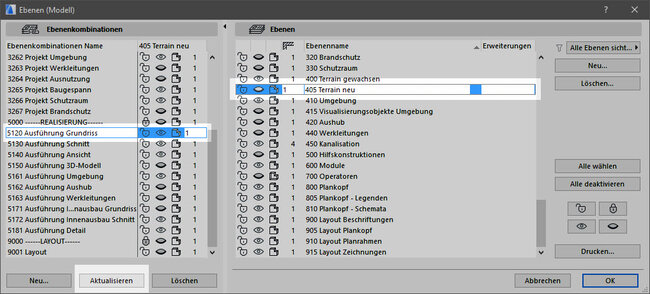

• Öffnen Sie die Ebeneneinstellungen und klicken Sie im rechten Bereich auf die Ebene 016 Brüstung.
• Bei den Ebenen-Kombinationen (linker Bereich) aktualisieren Sie alle benötigten Ebenenkombinationen, indem Sie für alle die Verschneidungsgruppe 2 definieren (der Button Aktualisieren wird bei diesem Vorgehen nicht benötigt).
• Folglich verschneiden sich nur noch die Aussenwände miteinander und die Brüstungselemente (Gruppe 2)  separat miteinander.

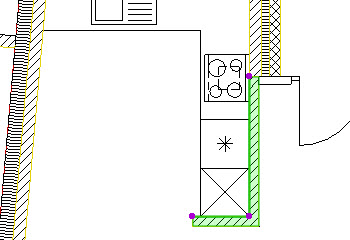

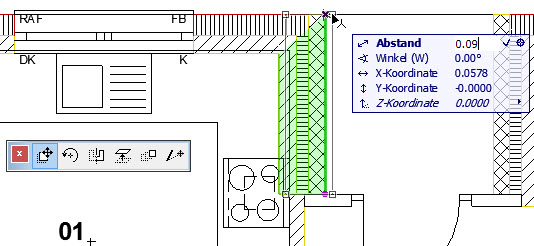

Anschliessend passen Sie die beiden Wände auf die Backstein-Schicht des Zweischalen-Mauerwerks an.

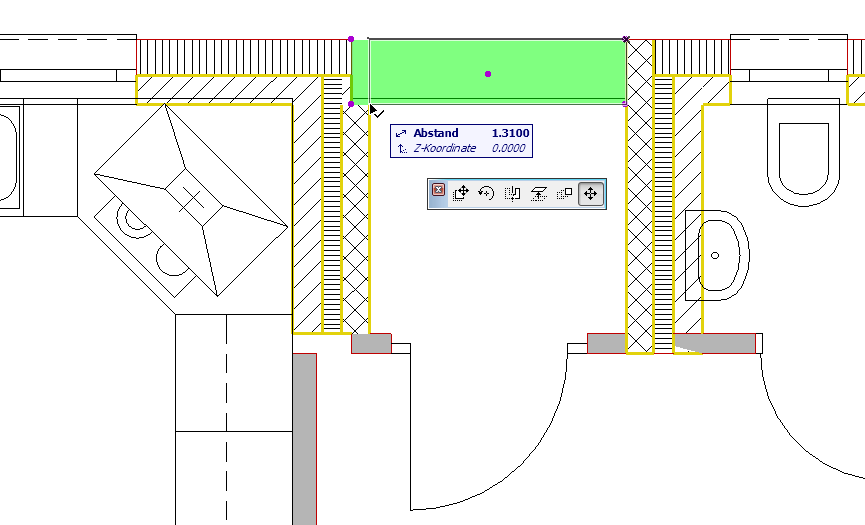

• Aktivieren Sie eine Wand und wählen Sie den Befehl Ändern / Anpassen (Tastaturkürzel Ä).
• Klicken Sie folgend auf die Aussenkante der Backstein-Schicht der Zweischalen-Wand beim WC (der Mercedes-Cursor erscheint).
• Auf der Gegenüberliegenden Seite wiederholen Sie den Befehl, indem Sie die Wand auf die Innenwand (einschichtig, schwarz) anpassen. Der Einfachheit halber können Sie die Wand vorgängig auf die Aussenwand verlängern.

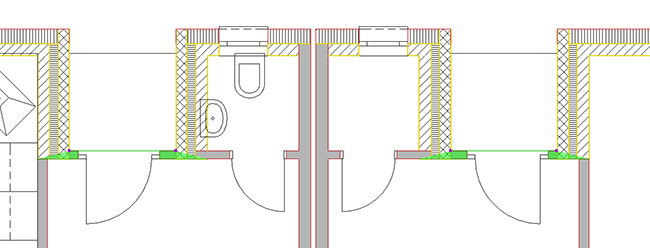

• Vergleichen Sie das Resultat mit dem Screenshot. Eventuell müssen Sie die Wand noch einen Schritt in den Vordergrund rücken (Bearbeiten / Darstellungsreihenfolge / Nach vorn oder Tastaturkürzel Alt+Umsch.++)
• Wiederholen Sie die Schritte auch für die andere Haushälfte.

Aktivieren Sie die beiden Stützen, die das Vordach der Garagen tragen, und nehmen Sie im Stützenwerkzeug folgende Anpassungen vor:

• Baustoff: Beton, Stahlbeton
• Kern-Linien-Stift: 5 (0.35 mm)

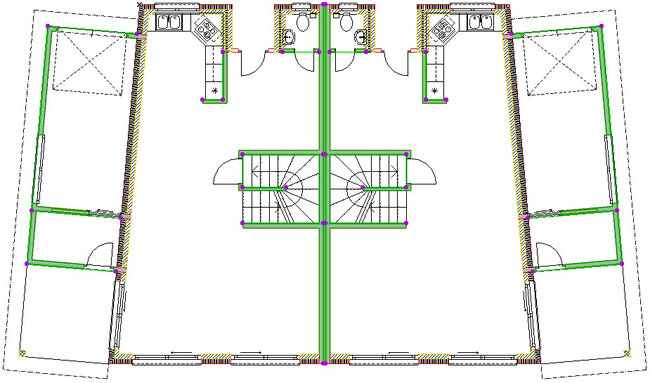

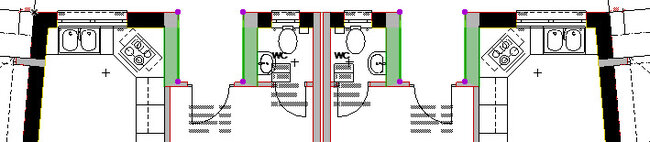

Benützen Sie den Befehl Suchen & Aktivieren aus dem Menü Bearbeiten und stellen Sie die Parameter wie nebenstehend abgebildet ein. Indem Sie auf die Plus-Taste klicken aktivieren Sie die gewünschten Wände.

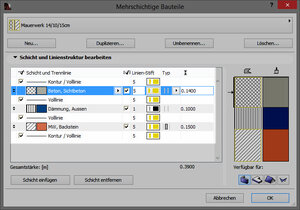

Gehen Sie anschliessend in die Wand Auswahl Einstellungen und nehmen Sie folgende Anpassungen vor:

• Baustoff: MW, Backstein
• Konturlinienstift: 5 (0.35 mm)

• Passen Sie nun sämtliche, im Projekt vorhandenen Innen- und Wohnungstrennwände analog dem Beispiel oben an.

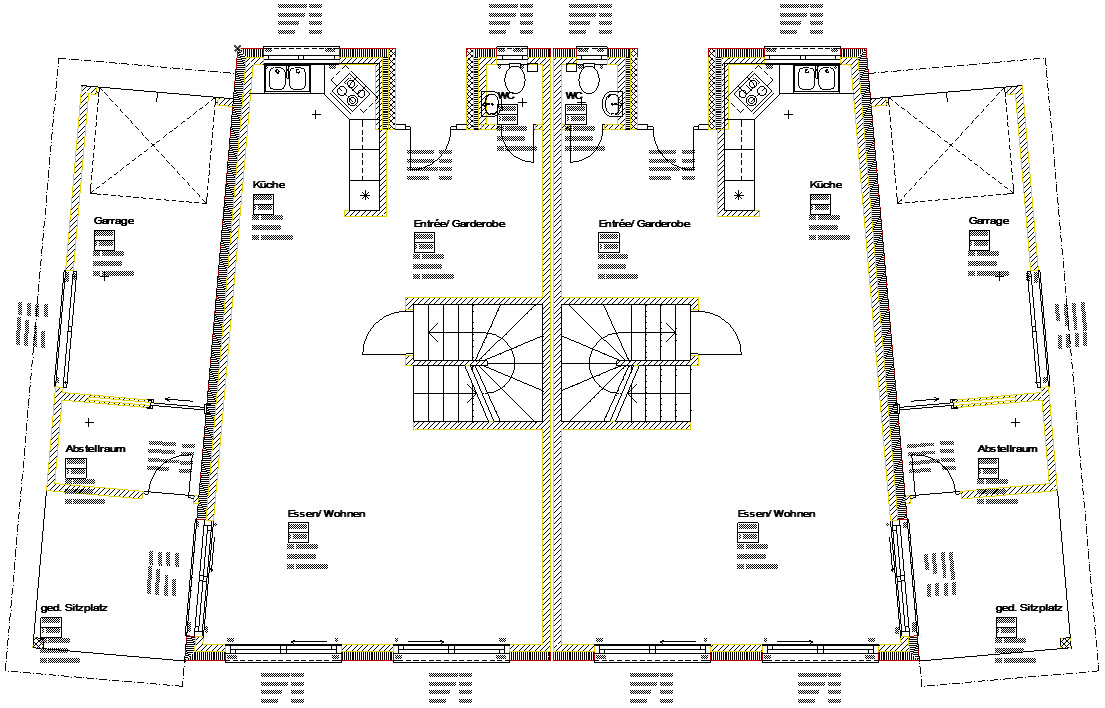

• Öffnen Sie den Ausschnitt 0. EG.
• Gehen Sie ins Linien-Werkzeug und setzen Sie bei Raumflächen-Begrenzung den Haken .
• Wählen Sie die Ebene 500 Hilfskonstruktionen.
• Bestätigen Sie mit OK.

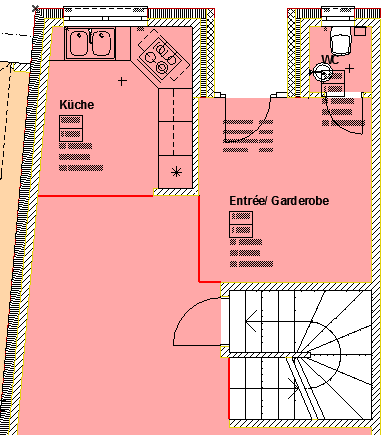

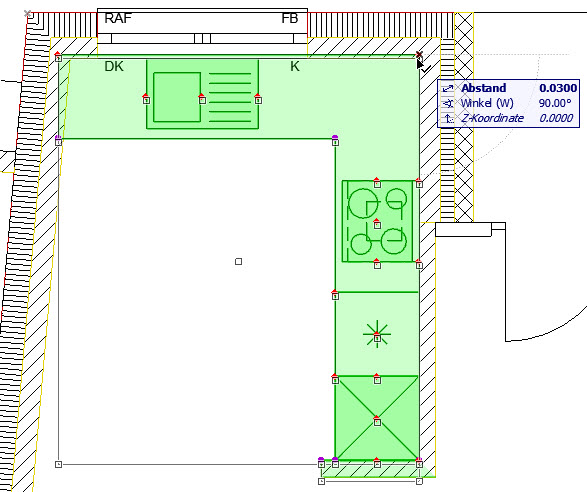

• Trennen Sie nun mit der Hilfslinie die Küche und das Entrée vom Bereich Wohnen/Essen ab. Vergessen Sie nicht, das Treppenhaus ebenfalls abzutrennen.
• Hinweis: Die zuvor gewählte Ebene 500 Hilfskonstruktionen ist standardmässig ausgeblendet. Klicken Sie in der erscheinenden Meldung auf Ebene sichtbar.
• Wiederholen Sie den Vorgang auch in der andern Gebäudehälfte.

Hinweis:

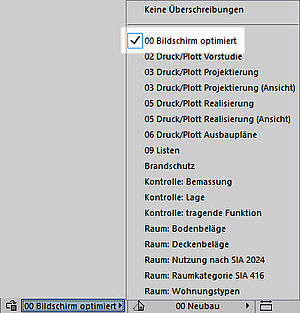

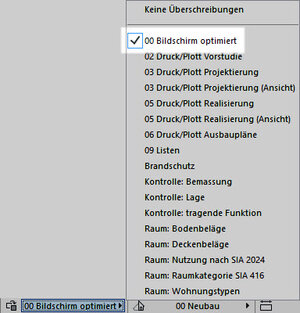

Wählen Sie in den Schnelloptionen die Grafische Überschreibung Bildschirm optimiert, um die Raumflächen mit Ihrer Schraffur wie im Screenshot darzustellen.

• Gehen Sie ins Menü Ändern / Räume aktualisieren... Im Dialogfenster klicken Sie auf Alle Raumflächen aktualisieren und überprüfen das Ergebnis.

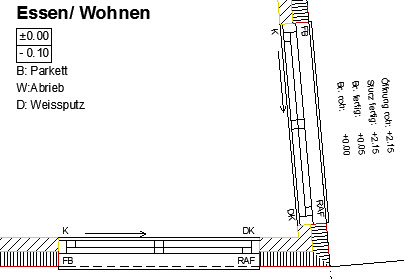

Die Position des Raumstempels kann für jeden Massstab individuell angepasst werden.

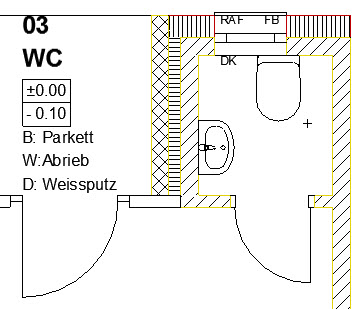

• Zoomen Sie im Grundriss auf das WC und aktivieren Sie den Raumstempel WC.
• Ziehen Sie diesen am roten Diamanten (Punkt oben in der Mitte ) mit dem Befehl Knotenpunkt verschieben aus der Pet-Palette aus dem Raum heraus, z.B. in den Eingangsbereich.
• Anhand des Verschiebens mit dem roten Diamanten, haben Sie nun die Raumstempelposition individuell für den Massstab 1:50 geändert.
• Überprüfen Sie dies, indem Sie den Massstab auf 1:100 wechseln und da die Position der Raumstempel-Beschriftung anschauen. Vergleichen Sie mit den Screenshots!

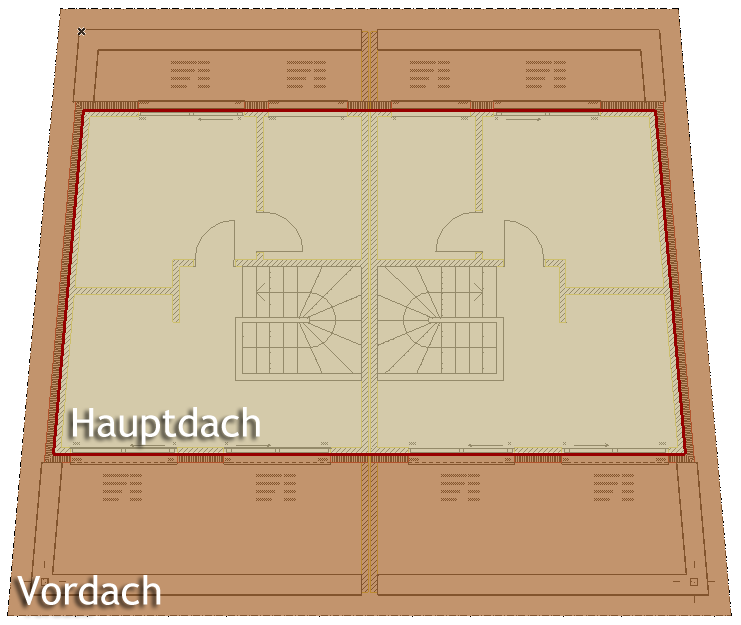

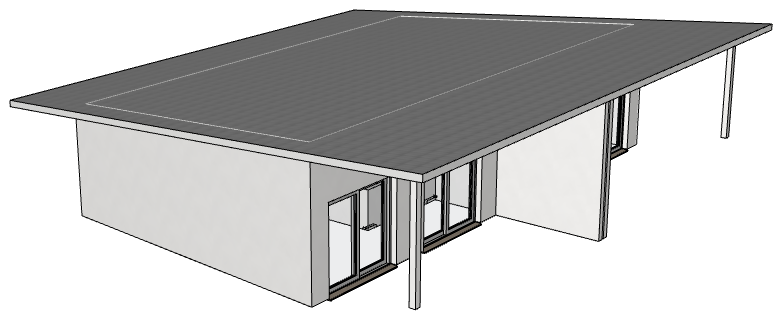

Das Dach soll in Vor- und Hauptdach geteilt werden, damit jeweils unterschiedliche Bauteile zugewiesen werden können. Dazu wird das Dach zunächst dupliziert.

• Gehen Sie ins Dachgeschoss und aktivieren Sie das Dach. Kopieren Sie das Dach (Ctrl+C) und fügen es anschliessend mit Ctrl+V an derselben Stelle wieder ein.

Hinweis für User der Demoversion: Verwenden Sie den Befehl Bearbeiten / Kopie verschieben.

• Wählen Sie nun ein Dach aus und versetzen Sie es Kante um Kante an die Backstein-Mauerwerk Aussenkante.
• Anschliessend weisen Sie diesem das bereits definierte mehrschichtige Bauteil Dach Warmdach 37cm zu.

• Um den Dachvorsprung zu erstellen, aktivieren Sie nun das grössere Dach und wählen via Klick auf einen Aktivierungspunkt aus der Petpalette den Befehl Vom Polygon abziehen.
• Schneiden Sie das Dach entlang der Backstein-Mauerwerk Aussenkante aus(Wichtig: Wählen Sie dafür die Konstruktionsmethode Komplexes Dach ). Es entsteht eine Öffnung und nur der Bereich des Dachvorsprungs bleibt übrig.
• Weisen Sie dem Dachvorsprung nun das mehrschichtige Bauteil Dachvorsprung zu.

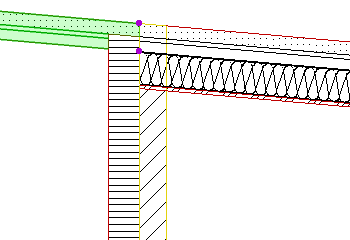

• Rufen Sie Ihren Schnitt auf und veschieben Sie den Dachvorsprung so, dass er bündig mit der Oberkante des Hauptdaches ist (s. Abbildung).

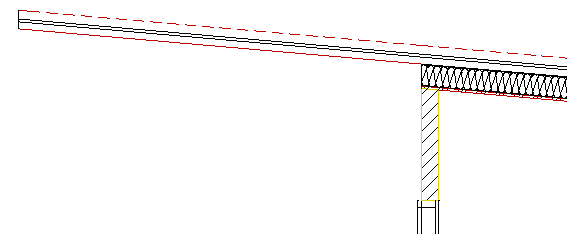

• Die womöglich noch fehlerhaft dargestellte Wand-Dach-Verbindung wird im nächsten Schritt korrigiert.

Die beiden Garagendächer können Sie ebenfalls bearbeiten. Rufen Sie hierzu den Schnitt A-A Längsschnitt auf und aktivieren Sie die beiden Dächer.

• Öffnen Sie die Element-Einstellungen und stellen Sie die Dächer dem Screenshot entsprechend ein.

Damit die Wände den Kontakt zum Dach nicht verlieren, müssen Sie den Befehl Elemente mit Dach/Schale Trimmen wieder aufheben und erneut verschneiden.

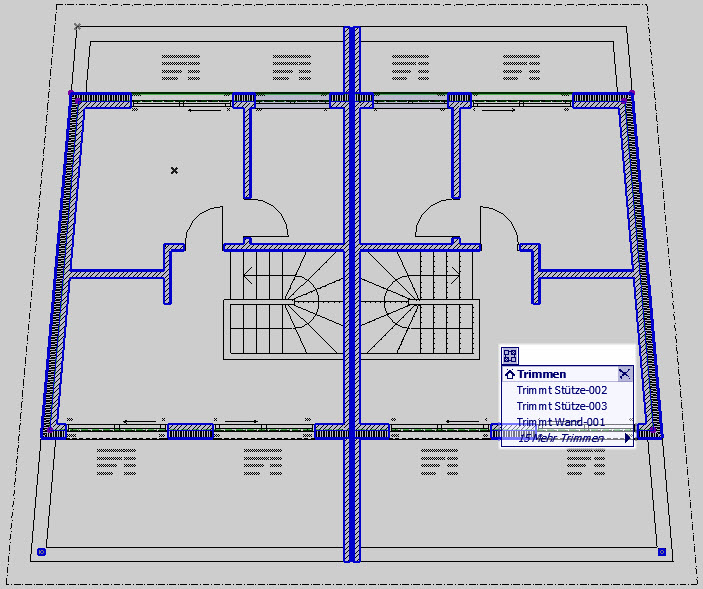

• Aktivieren Sie im Grundriss das Dach, welches für den Trimmbefehl verwendet wurde (Sie sehen es anhand des blauen Griffes, welcher beim Aktivieren erscheint) und löschen Sie die Verbindungen indem Sie auf das blaue Symbol für die Verbindungsliste klicken. In der obersten Zeile der Verbindungsliste klicken Sie auf das X (s. Bild). Alle Trimm-Verbindungen sind für dieses Dach jetzt gelöscht.

  Alternative:
  Aktivieren Sie alle Wände (ohne Brüstungen) im Dachgeschoss und gehen Sie ins Menü Ändern / Verbinden / Alle Verbindungen löschen.

Hinweis:

Der Trimmbefehl funktioniert hier nicht mehr, weil die Verschneidung mit mehreren Dächern erfolgt. Trimmen funktioniert nur, wenn das Dach über die anzupassenden Wände auskragt. Bei Baueingabeplanung ist dies oft der Fall, in Ausführungsplanung wird jedoch häufig mit mehreren Dächern (z. B. Hauptdach und Dachvorsprung) gearbeitet. Der Trimm-Befehl führt in diesem Beispiel dazu, dass die Dämmschicht der DG-Aussenwände 'abgeschnitten' würde, weil das Hauptdach (= Trimmkörper) nur bis zur Aussenkante der tragenden Backsteinschicht reicht. Dies kann mit dem Solid Element-Befehl (Abzug mit Verlängerung nach oben) korrigiert werden.

• Aktivieren Sie alle Dachgeschosswände, jedoch ohne die Brüstungswände.
• Aktivieren Sie zusätzlich die Stützen, das Vor- und das Hauptdach.

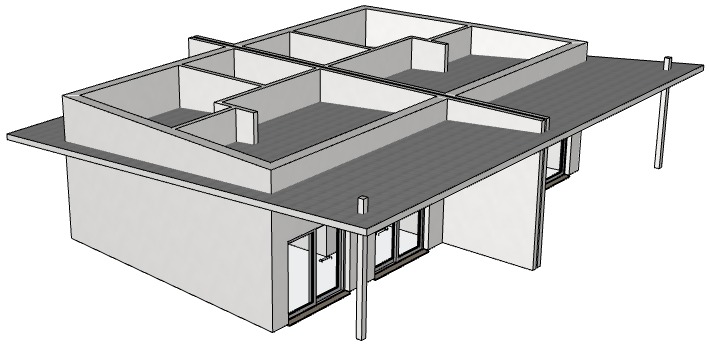

• Wechseln Sie anschliessend ins 3D-Fenster (Ctrl+3).

• Öffnen Sie den Solid Element-Befehl im Menü Ändern / Verbinden / Solid Element-Befehle..
• Aktivieren Sie die Wände sowie die beiden Stützen.
• Klicken Sie auf Zielelemente übernehmen.
• Dann wählen Sie nur die beiden Dächer und klicken auf Operatorelemente übernehmen.
• Unter Wählen Sie eine Bearbeitung nehmen Sie die Option Abzug mit Verlängerung nach oben und bestätigen mit Ausführen.
• Aktivieren Sie alle Wände und das Warmdach und klicken Sie im Menü Ändern / Verbinden auf Elemente verschmelzen und überprüfen Sie die korrekte Verschneidung im Schnitt.

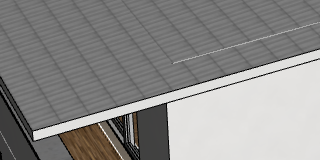

• Aktivieren Sie im 3D-Fenster das Haupt- und das Vordach und rufen Sie den Menübefehl Ändern / 3D-Textur ausrichten / Ursprung bestimmen auf.
• Anschliessend klicken Sie auf einen Eckpunkt des Vordaches. Die 3D-Texturen haben nun einen gemeinsamen Ursprung.

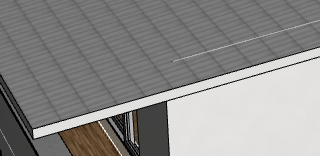

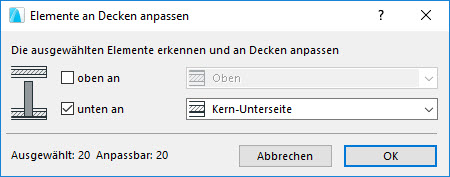

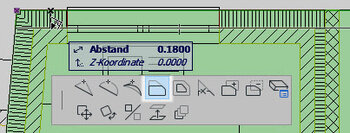

• Aktivieren Sie zusätzlich zu den Geschossdecken die Decken der Garage. Gehen Sie dann in die Decken Auswahl-Einstellungen und nehmen Sie an den aktivierten Decken folgende Anpassungen vor:


  • Deckenstärke: 0.20
  • Zu aktuellem Geschoss: -0.10
  • Baustoff: Beton, Stahlbeton

  • Konturlinien-Stift: 5


• Wiederholen Sie den Vorgang für die anderen Geschosse und passen Sie dort ebenfalls die Decken an.

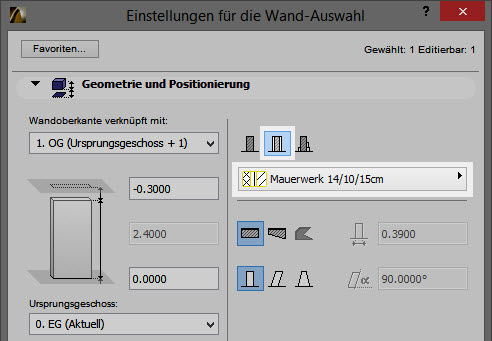

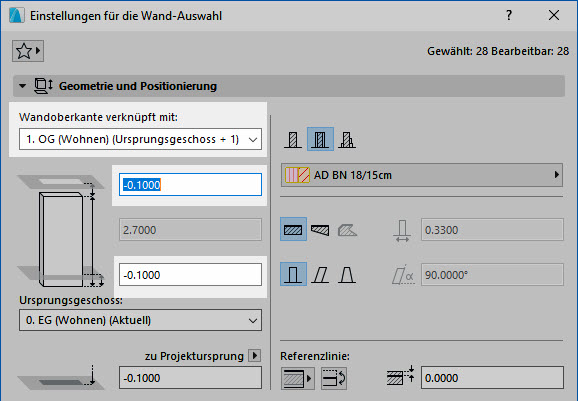

• Gehen Sie ins Erdgeschoss und aktivieren Sie alle Aussen- und Innenwände, ohne die Garagen-Wände (z.B. mit dem Suchen&Aktivieren-Befehl im Menü Bearbeiten).
• Verknüpfen Sie die Wandoberkante mit dem 1. OG und geben den Wert -0.10 ein. Für die Unterkante geben Sie ebenfalls -0.10 ein. Bestätigen Sie anschliessend mit OK.
• Aktivieren Sie noch die Garagen-Wände und passen Sie nur die Wand-Unterkante auf -0.10 an.
• Für die Stützen machen Sie dasselbe (Stützen-Unterkante -0.10).

Die obigen Schritte müssen für alle anderen Geschosse ebenfalls ausgeführt werden:

• Im Untergeschoss werden die Wände oben mit dem EG (-0.10) und unten  an die Kern-Unterseite der Decke angepasst. Dann läuft die Dämmung bis ganz nach unten. Rufen Sie dazu den Befehl Elemente an Decke anpassen aus dem Menü Ändern auf.

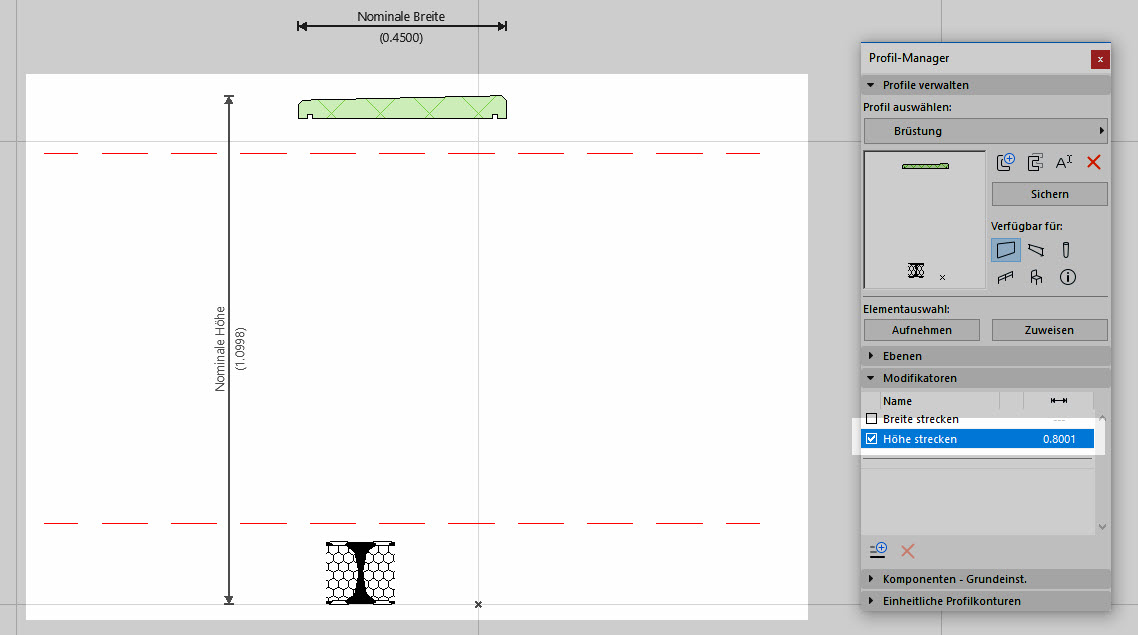

• Gehen Sie ins Menü Verwaltung / Profil-Manager / Profil-Manager.
• Wählen Sie das Profil Brüstung aus und klicken auf Gewähltes Profil bearbeiten. Schalten Sie den Haken Höhe strecken.
• Im Profileditor erscheinen zwei Linien, zwischen denen sich der Streckbereich befindet. Da das Stahlton-Element und der Mauerfuss nicht mitgedehnt werden sollen, versetzen Sie beide Linien etwas näher zur Mitte (s. Abbildung). Der obere und untere Teil des Profils bleibt somit immer unverändert.
• Klicken Sie im Profil-Manager auf Profil speichern und schliessen Sie Profil-Manager und -editor.

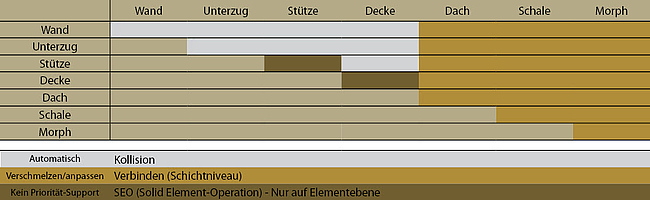

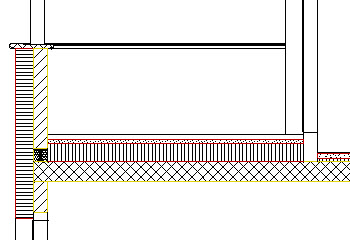

Ab ArchiCAD 17 verschneiden sich die einzelnen Schichten automatisch, wenn die Wände und Decken vorher korrekt eingestellt sind. Da im Startfile die Baustoffe bereits vorgängig optimiert wurden und Sie in den obigen Schritten die Verknüpfungen korrekt eingestellt haben werden sämtliche Verschneidungen automatisch gemacht. Überprüfen Sie die Verschneidungen zwischen Wand-Decken und Wand-Dächern in den Schnitt-Ausschnitten.

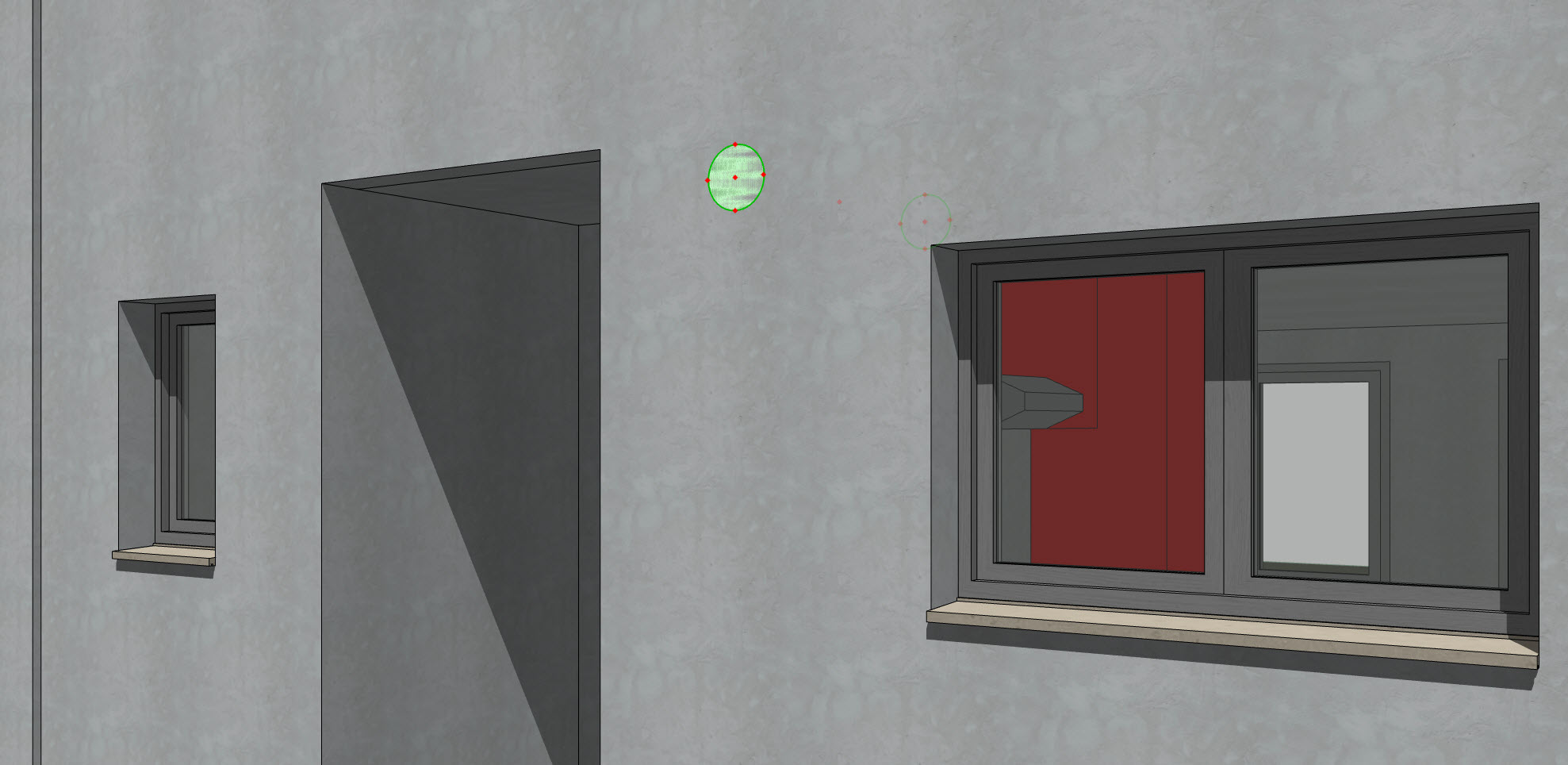

• Gehen Sie in das 3D-Fenster, klicken Sie auf das Türwerkzeug und Ctrl+A. Es sind nun alle Türen aktiv, inklusive den beiden Garagentoren. Deaktivieren Sie diese wieder, indem Sie mit der gedrückten Shift-Taste und der Maus auf die Garagentore klicken.
• Öffnen Sie die Tür-Auswahleinstellungen. Im Register Einstellungen Innentür / Grundriss und Schnitteigenschaften aktivieren Sie die Schraffur Wandöffnung.

• Bei Schwelle wählen Sie unter Wandöffnung unter Schwelle aus dem Auswahlmenü Eigene Höhe und geben den Wert 0.10 ein.

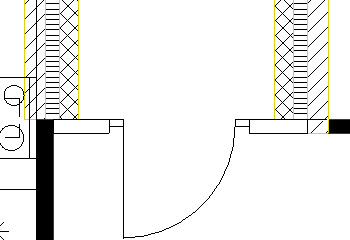

Die Eingangstüren sollen ebenfalls für den Massstab 1:50 optimiert werden. Anschliessend werden die Türen in der Wand eingemittet.

• Aktivieren Sie mit Shift+Klick die beiden Eingangstüren
• Stellen Sie im Register Türeinstellungen und Öffnungen / Modelleigenschaften den Rahmen und das Türblatt gemäss dem Screenshot ein.

• Verschieben Sie die Türen in die Wandmitte indem Sie eine Tür aktivieren, den Befehl Verschieben (Tastaturkürzel V) wählen und die Tür beim mittleren Fangpunkt packen. Nun können Sie mit der entsprechenden Konstruktionsmethode (s. Screenshot) die Tür exakt in der Mitte platzieren. Wiederholen Sie diese Schritte für die andere Haushälfte.

Lernen Sie die Träger und Stützen genauer kennen, indem Sie statt einer geschlossenen Garage einen Carport modellieren. Um diesen zu erstellen, löschen Sie die linke Garage komplett, bis auf die Bodenplatte. Diese kann gleich für den Carport genutzt werden.

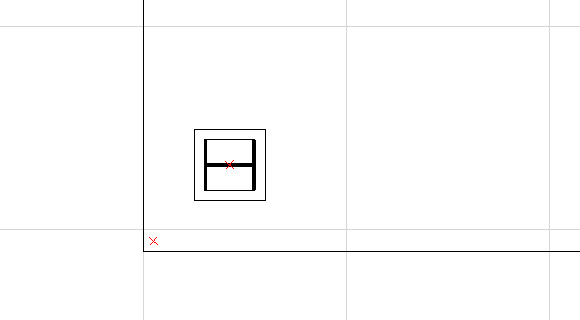

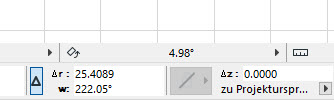

• Bevor Sie mit dem Modellieren des Carports beginnen, drehen Sie die Orientierung, damit Sie den Carport gerade aufzeichnen können.

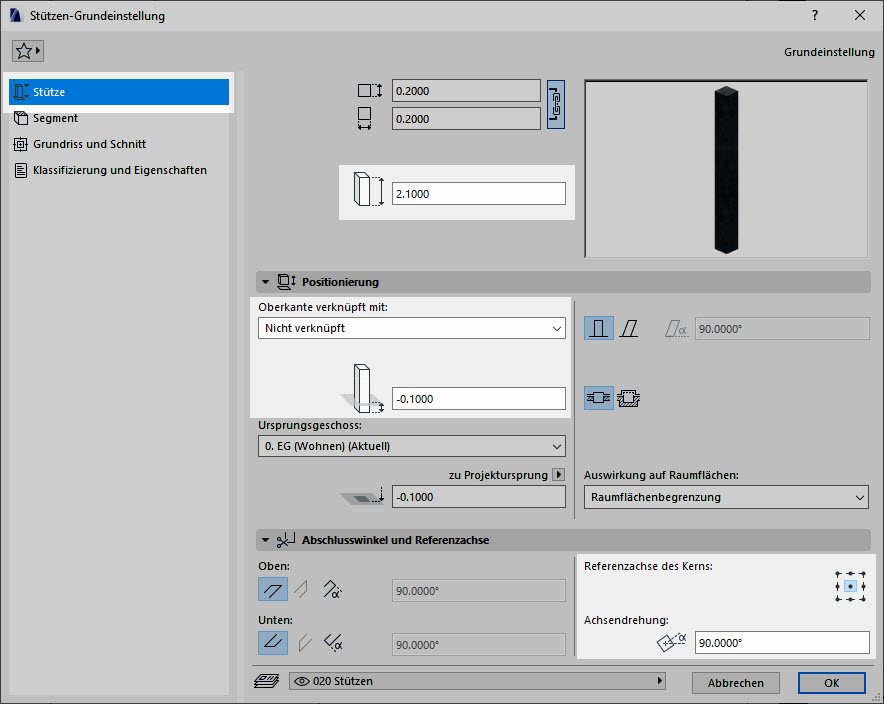

• Öffnen Sie das Stützenwerkzeug.
• Nehmem Sie folgende Einstellungen im Kapitel Stütze vor:
  • Stützenhöhe: 2.00
  • Oberkante verknüpft mit: Nicht verknüpft
  • Abstand zum Ursprungsgeschoss unten: 0.00
  • Referenzachse des Kerns: Mittig
  • Achsendrehung: 90.00°

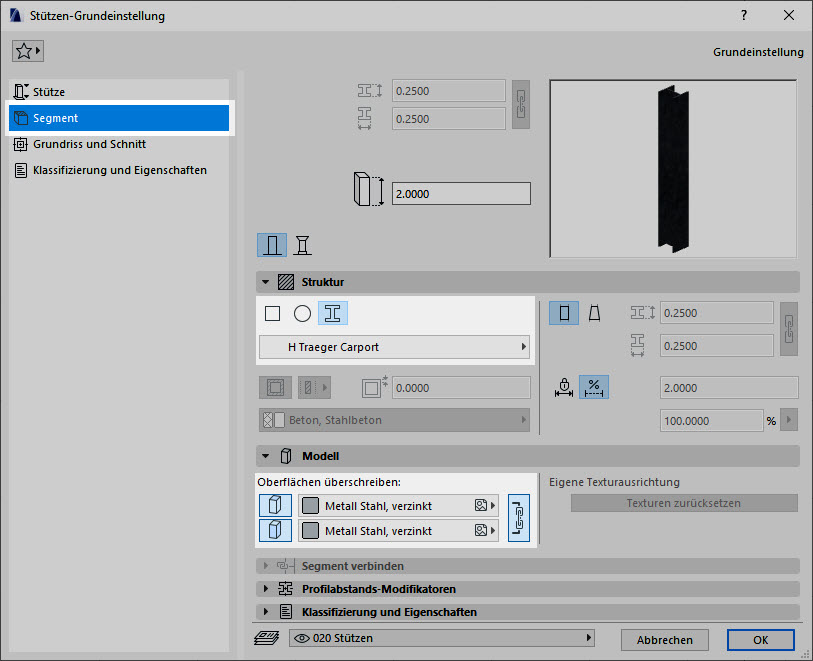

• Gehen Sie zum Kapitel Segment in den Stützen-Einstellungen.
• Nehmen Sie folgende Einstellungen vor:
  • Struktur: Profil
  • Profil: H Traeger Carport
  • Oberfläche: Metall Stahl, verzinkt

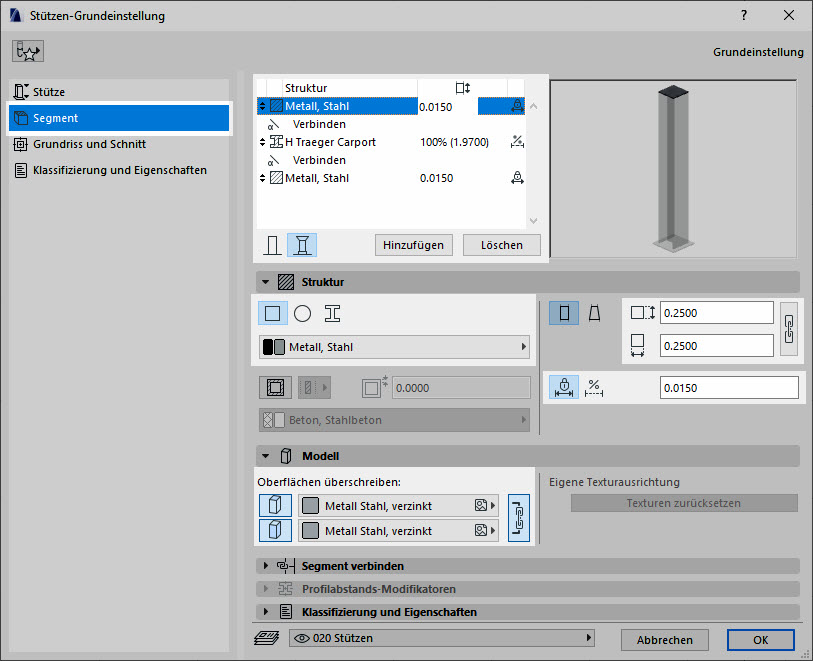

• Wählen Sie die segmentierte Stütze.
• Erstellen Sie zwei neue Segmente.
• Nehmen Sie folgende Einstellungen für die neuen Segmente vor:
  • Struktur: Rechteck
  • Baustoff: Metall, Stahl
  • Grösse oberstes Segment: 0.25 x 0.25
  • Grösse unterstes Segment: 0.35 x 0.35
  • Feste Länge: 0.015
  • Oberfläche: Metall Stahl, verzinkt
• Bestätigen Sie mit OK.

Als nächstes werden Sie den den Träger Zeichnen.

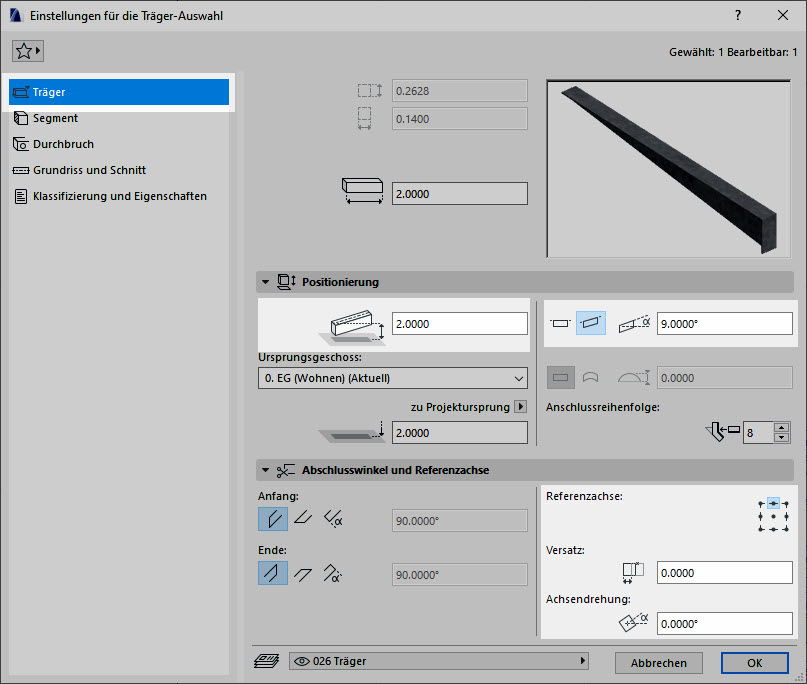

• Öffnen Sie das Träger-Werkzeug.
• Nehmen Sie folgende Einstellungen im Kapitel Träger vor:
  • Abstand zu Ursprungsgeschoss: 2.00
  • Neigung: Geneigt
  • Neigungswinkel: 9.00°
  • Referenzachse: Oben Mittig
  • Achsendrehung: 0.00°

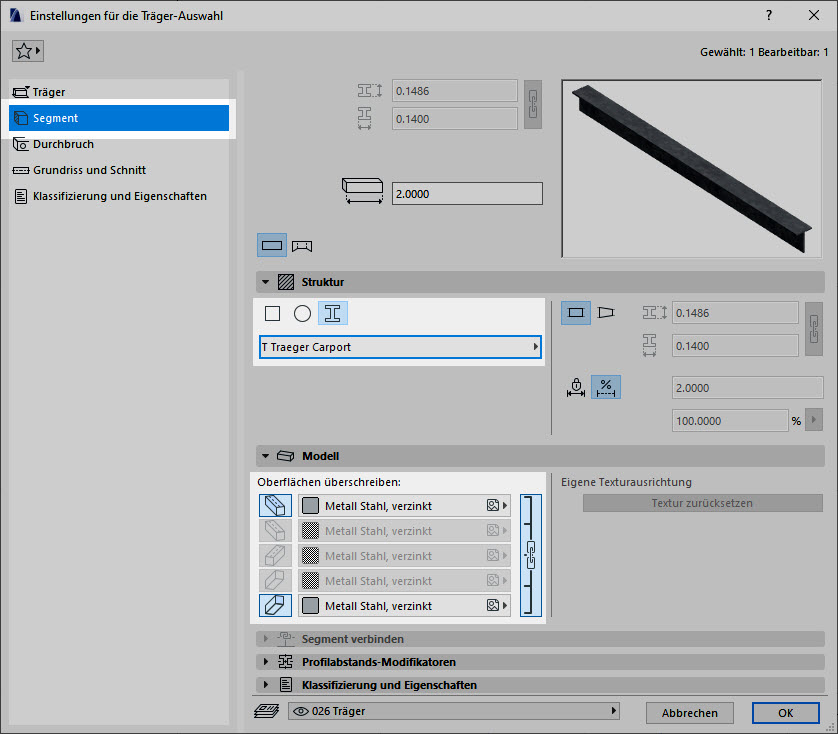

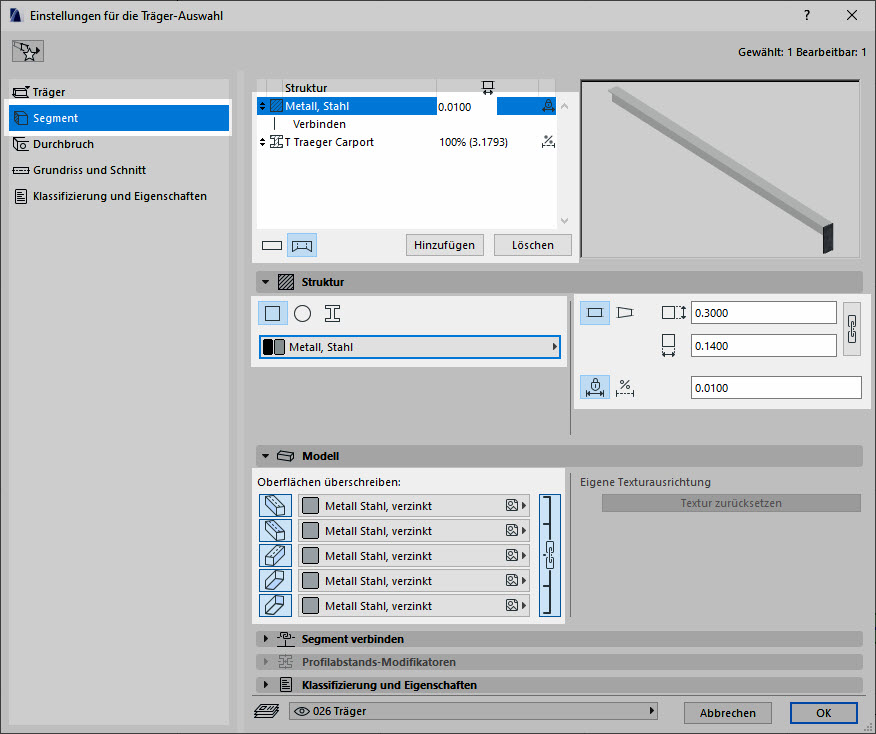

• Gehen Sie zum Kapitel Segment in den Träger-Einstellungen.
• Nehmen Sie folgende Einstellungen vor:
  • Struktur: Profil
  • Profil: T Traeger Carport
  • Oberfläche: Metall Stahl, verzinkt
• Wählen Sie den segmentierten Träger.
• Erstellen Sie ein neues Segment oberhalb.
• Nehmem Sie folgende Einstellungen für das neue Segment vor:
  • Struktur: Rechteck
  • Baustoff: Metall, Stahl
  • Grösse: 0.30 x 0.14
  • Feste Länge: 0.01
  • Oberfläche: Metall Stahl, verzinkt

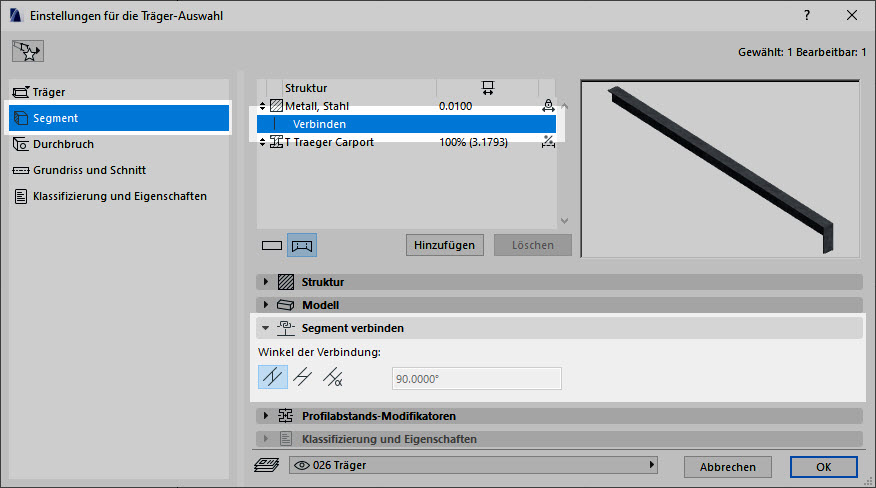

• Wählen Sie in der Struktur Verbinden.
• Öffnen Sie das Register Segmente Verbinden.
• Wählen Sie den Winkel Horizontal.
• Bestätigen Sie mit OK.

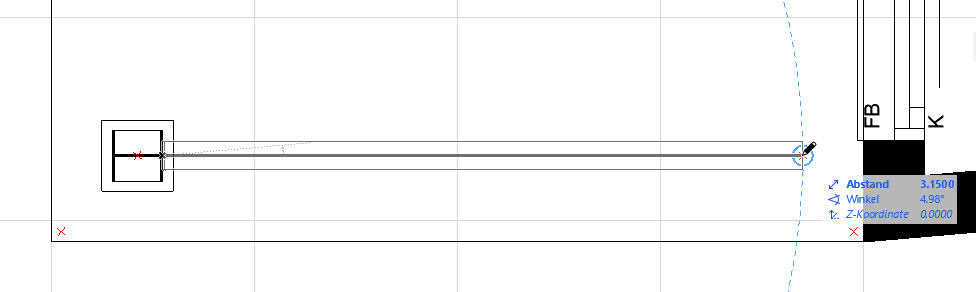

• Zeichnen Sie den Träger von der rechten Aussenkante des Stützen-Profils bis zum Fixpunkt gemäss Bild.

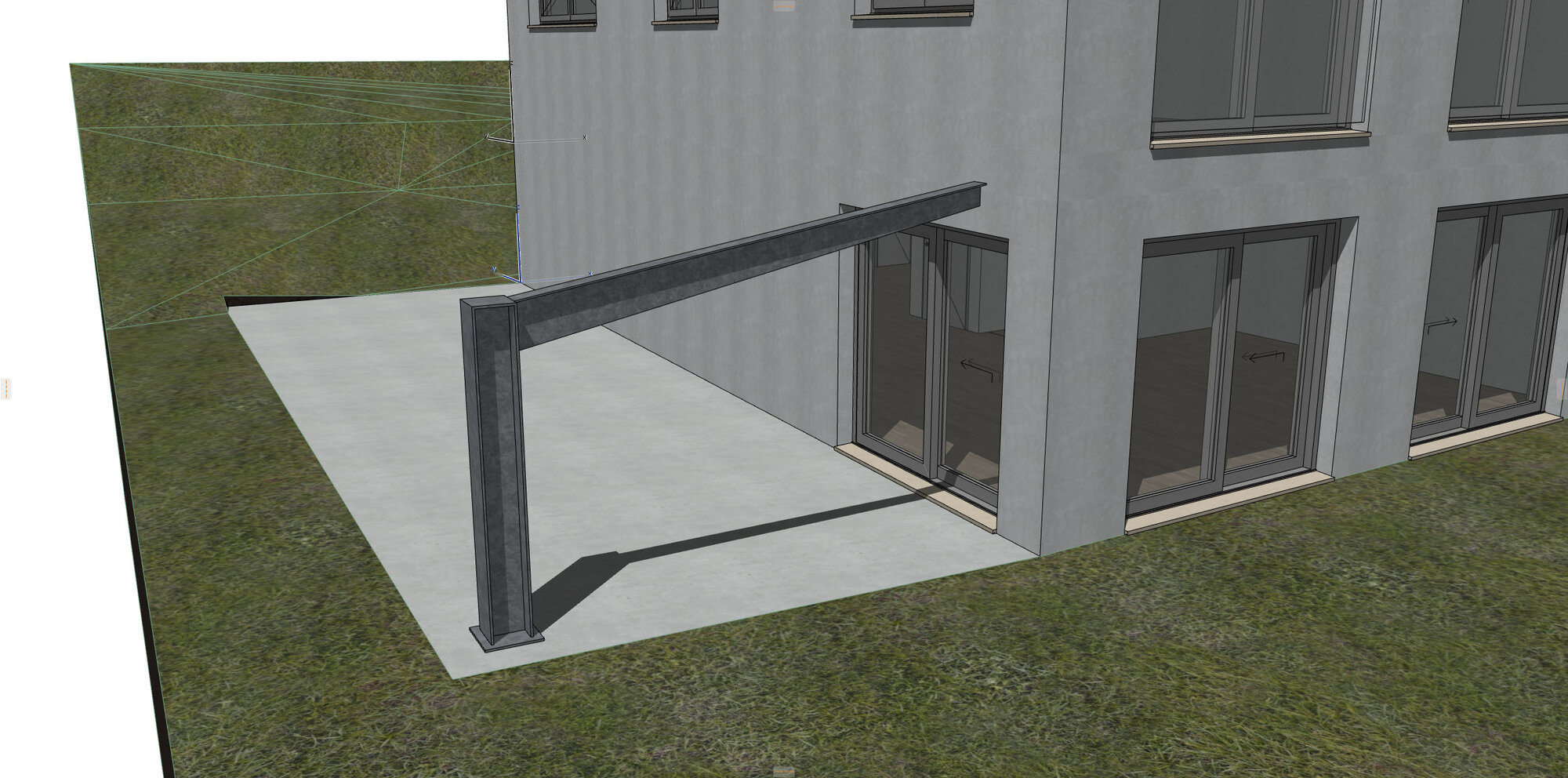

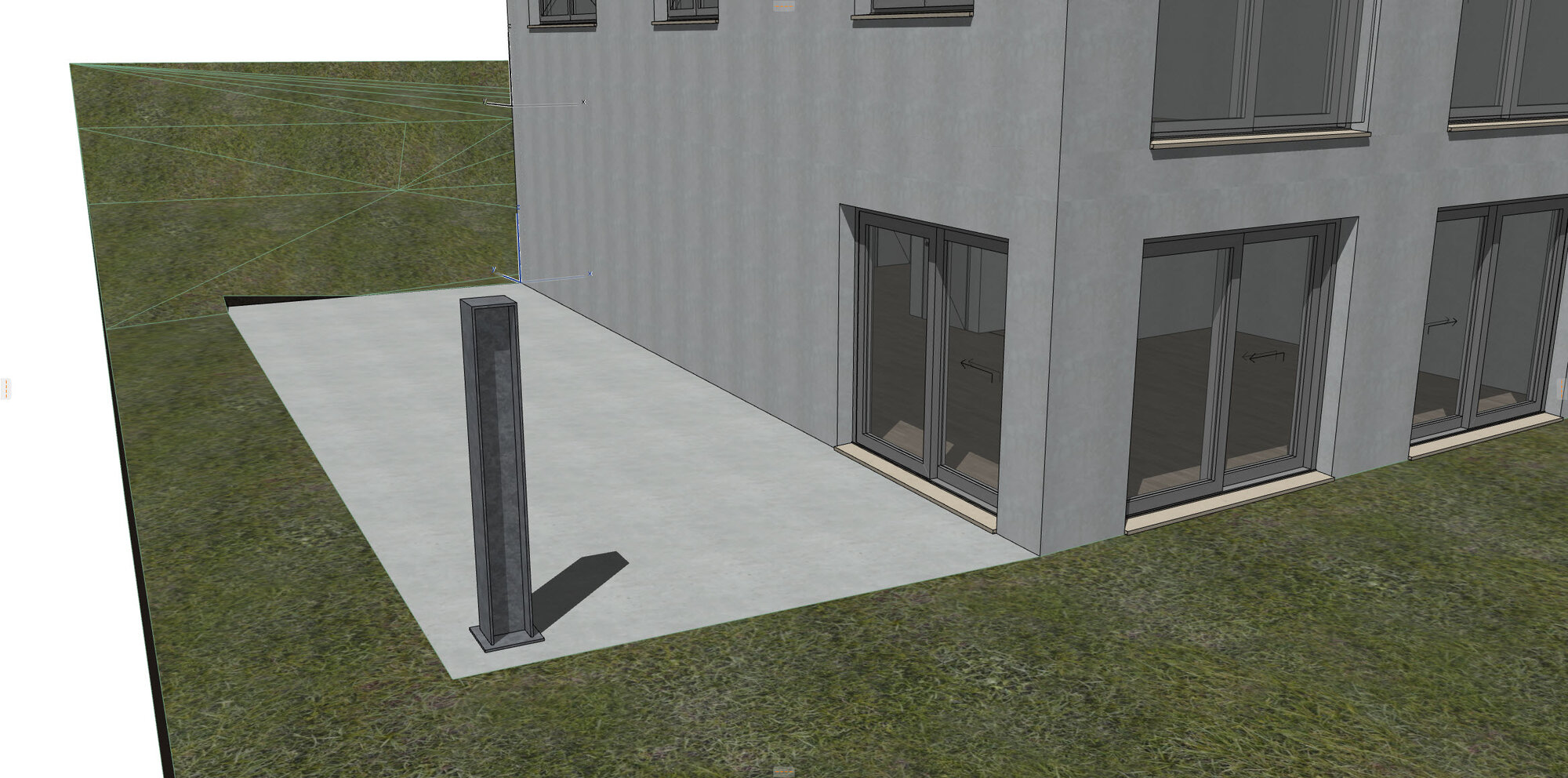

• Kontrollieren Sie das Ergebnis im 3D-Fenster.

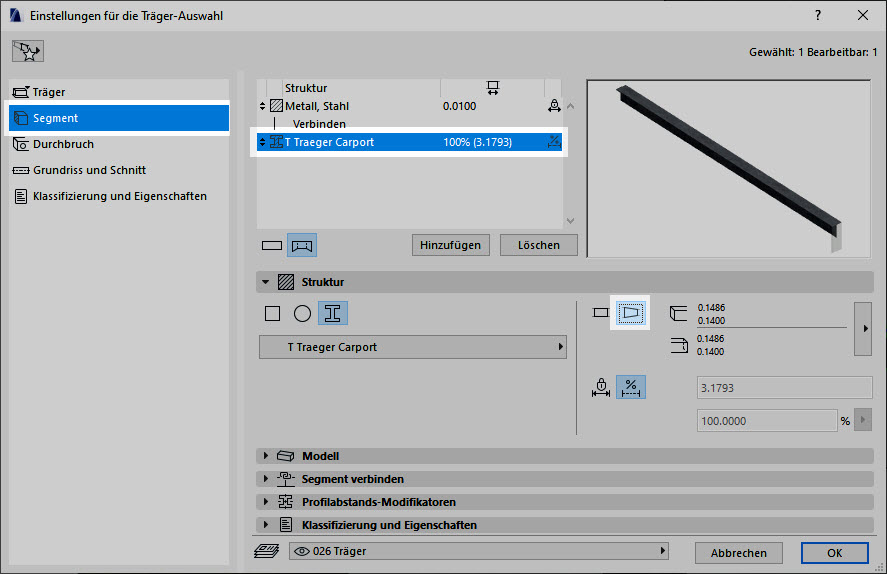

• Aktivieren Sie den Träger und öffnen Sie dessen Einstellungen.
• Öffnen Sie das Kapitel Segment und aktivieren Sie den T Träger Cartport in der Struktur.
• Wählen Sie die Verjüngte Grösse.
• Bestätigen Sie mit OK.

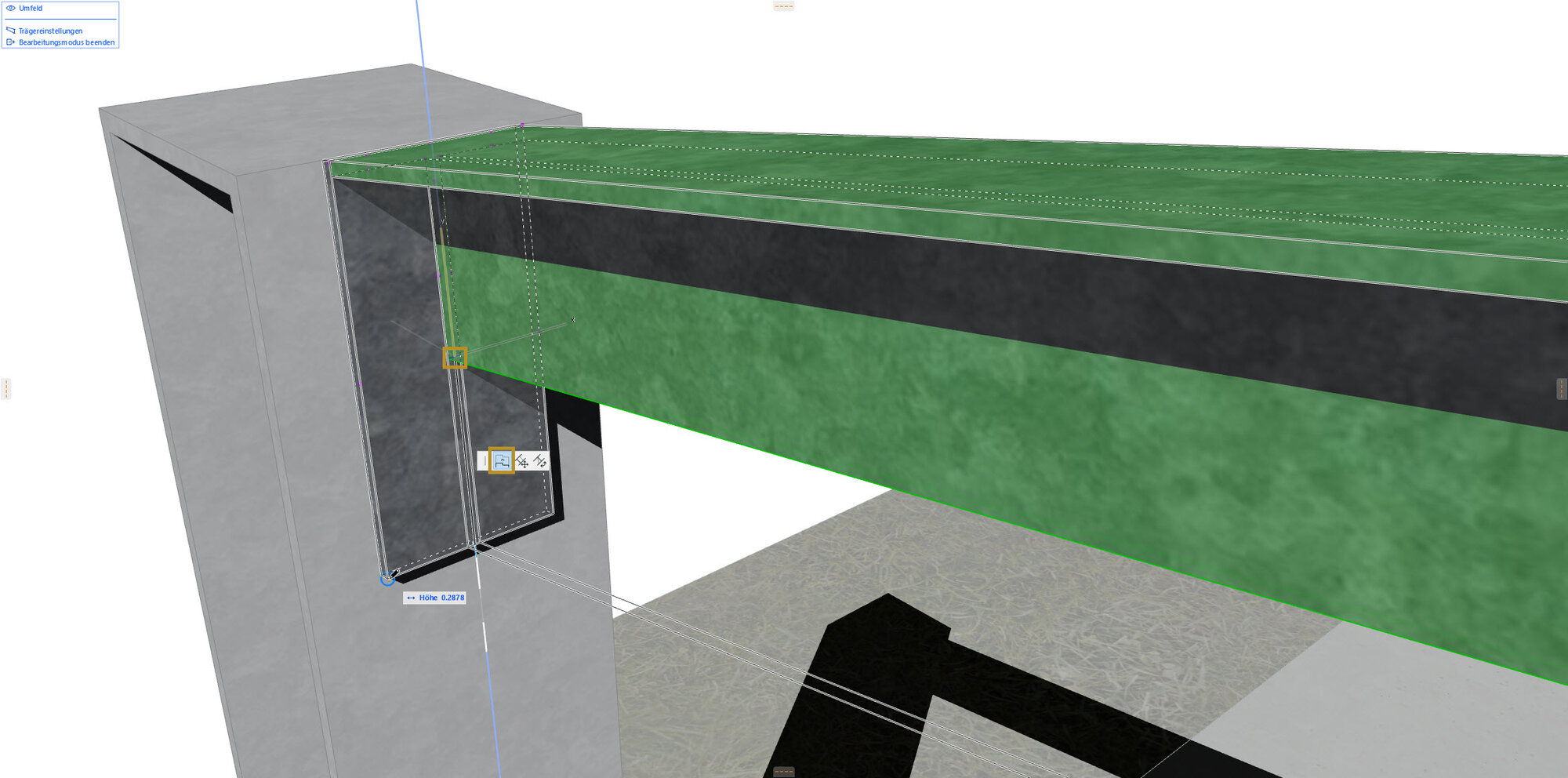

• Klicken Sie auf .
• Wählen Sie den T-Träger aus.
• Klicken Sie auf die untere Kante des T-Trägers.
• Ziehen Sie diese mit dem Befehl Kante Versetzen nach unten bis zur Platte.
• Vergleichen Sie Ihr Ergebnis mit dem Bild unten.

Nun haben Sie die Grundlage der Stütze und des Trägers erstellt. Diese werden Sie jetzt duplizieren.

• Wechseln Sie zurück in den Grundriss.
• Aktivieren Sie die Stütze und den Träger.

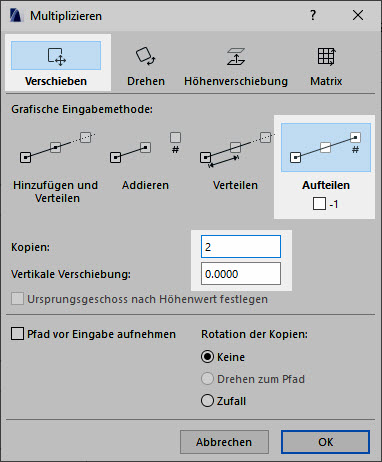

• Klicken Sie auf 'M' (alternativ Menü Bearbeiten / Multiplizieren).
• Nehmen Sie die Einstellungen gemäss Bild vor:
  • Grafische Eingabemethode: Aufteilen
  • Kopien: 2
  • Vertikale Verschiebung: 0.00
• Bestätigen Sie mit OK.

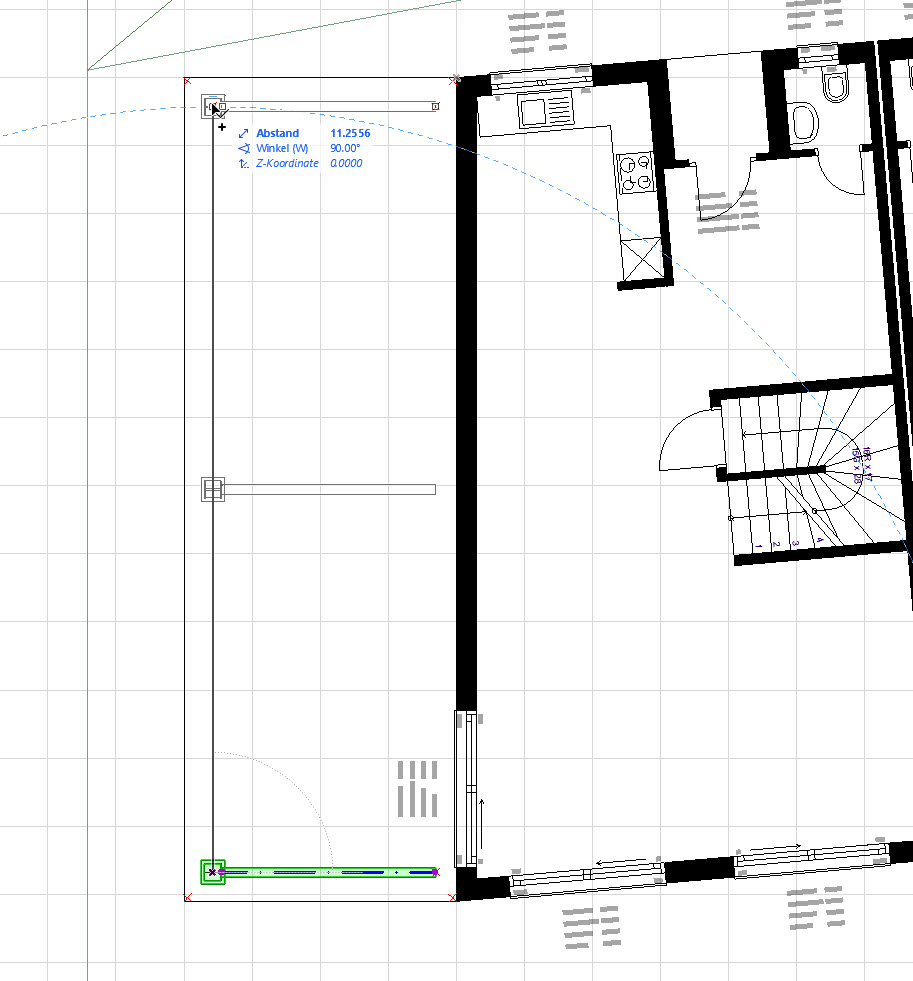

• Klicken Sie auf den Mittelpunkt der unteren, gezeichneten Stütze.
• Klicken Sie auf den oberen, inneren Fixpunkt.

Sie stellen fest, dass die ausgewählten Elemente mit dem Befehl Multiplizieren automatisch verteilt werden.

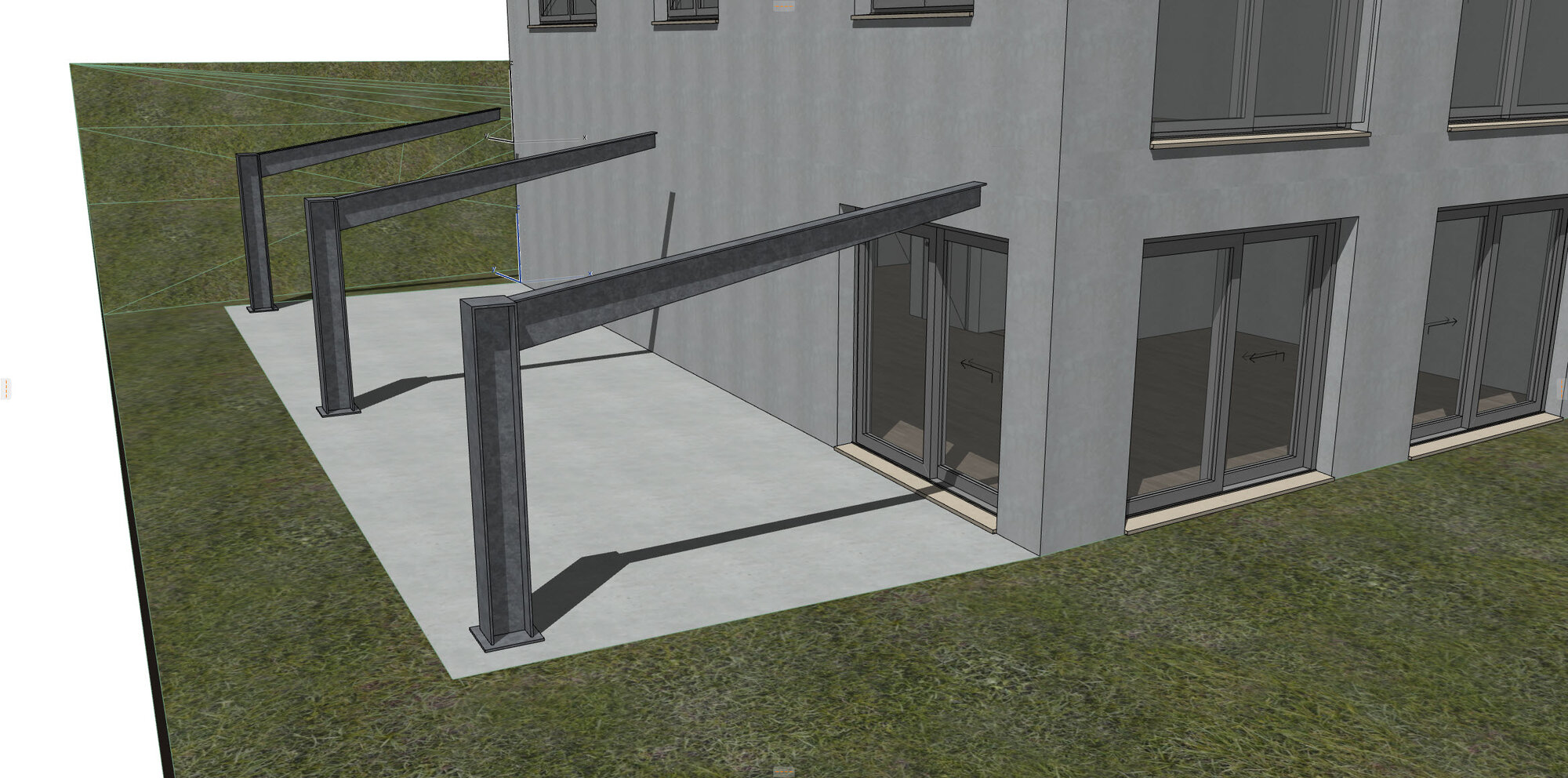

• Kontrollieren Sie das Ergebnis im 3D-Fenster.

Um das Dach zu befestigen, fehlen noch die Querträger.

• Wechseln Sie in den Grundriss.
• Öffnen Sie erneut das Träger-Werkzeug.

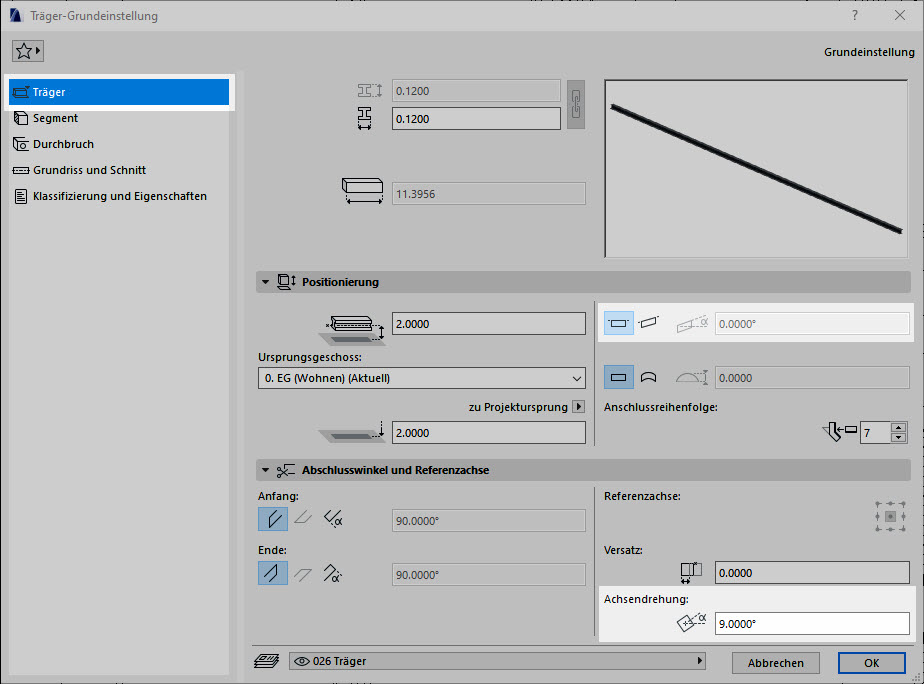

• Öffnen Sie das Kapitel Träger und nehmen Sie folgende Einstellungen vor:
  • Neigung: Horizontal
  • Achsendrehung: 9.00°

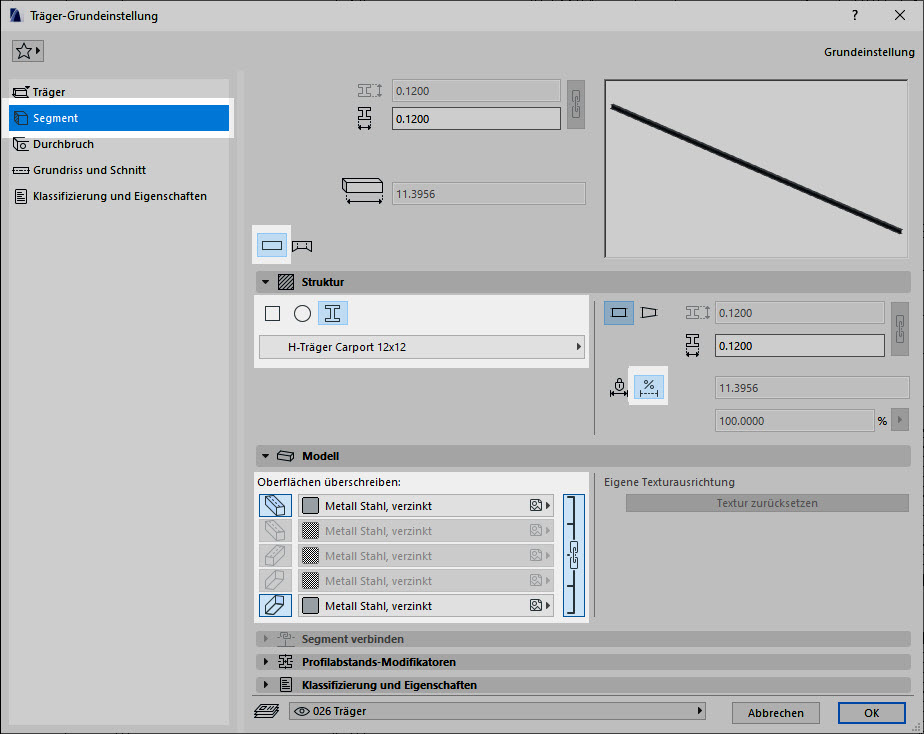

• Wechslen Sie ins Kapitel Segment und machen Sie folgende Einstellungen:
  • Segment: Einzelsegment
  • Struktur: Profil
  • Profil: H-Träger Carport 12x12
  • Länge: Flexible Länge
  • Oberfläche: Metall Stahl, verzinkt
• Bestätigen Sie mit OK.

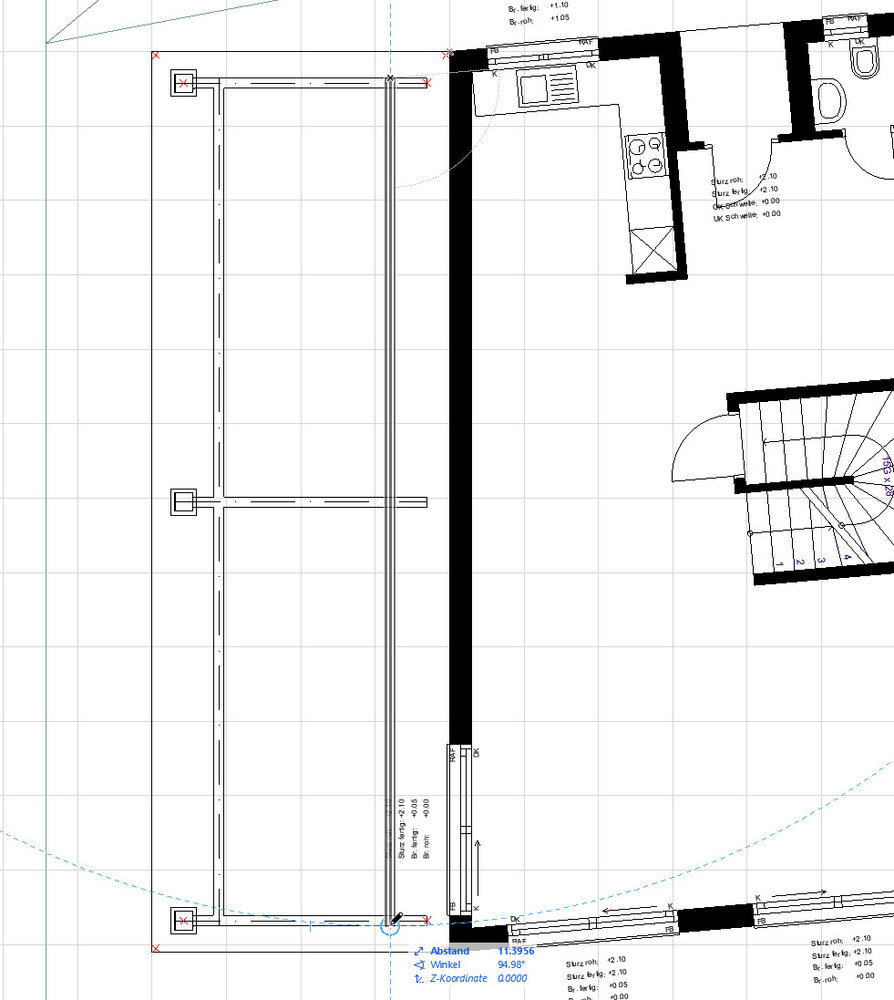

• Zeichnen Sie zwei Querträger von unten nach oben auf.
• Kontrollieren Sie das Ergebnis im 3D-Fenster und setzen Sie diese auf die richtige Höhe.
• Vergleichen Sie mit dem Bild unten.

Zu guter Letzt fehlt noch das Dach. Erstellen Sie dieses nun im letzten Schritt.

• Wechseln Sie in den Grundriss.

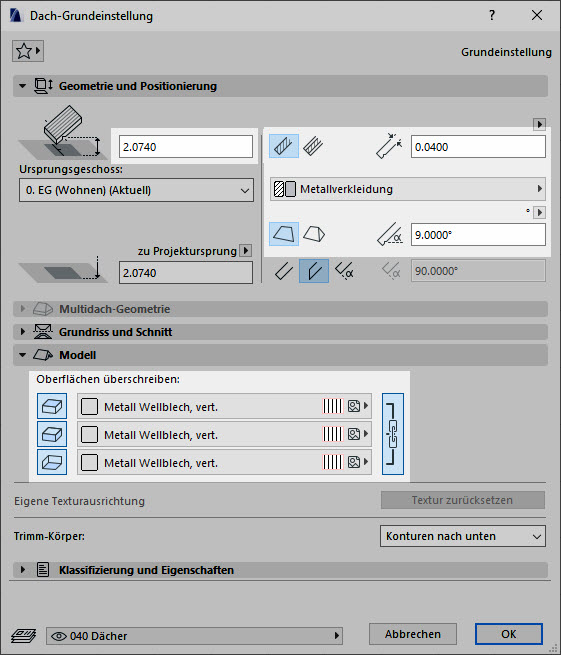

• Öffnen Sie das Dach-Werkzeug.
• Nehmen Sie die Einstellungen gemäss Bild vor:
  • Abstand der Aufsetzkante zum Ursprungsgeschoss: 2.074
  • Struktur: Einfach
  • Stärke: 0.04
  • Neigung: 9.00°
  • Oberfläche: Metall Wellblech, vert.

• Zeichnen Sie das Dach auf:
  • Die Aufsetzkante geht entlang der linken Aussenkante der Stütze.
  • Die Fixpunkte bestimmen die Grösse des Dachs.

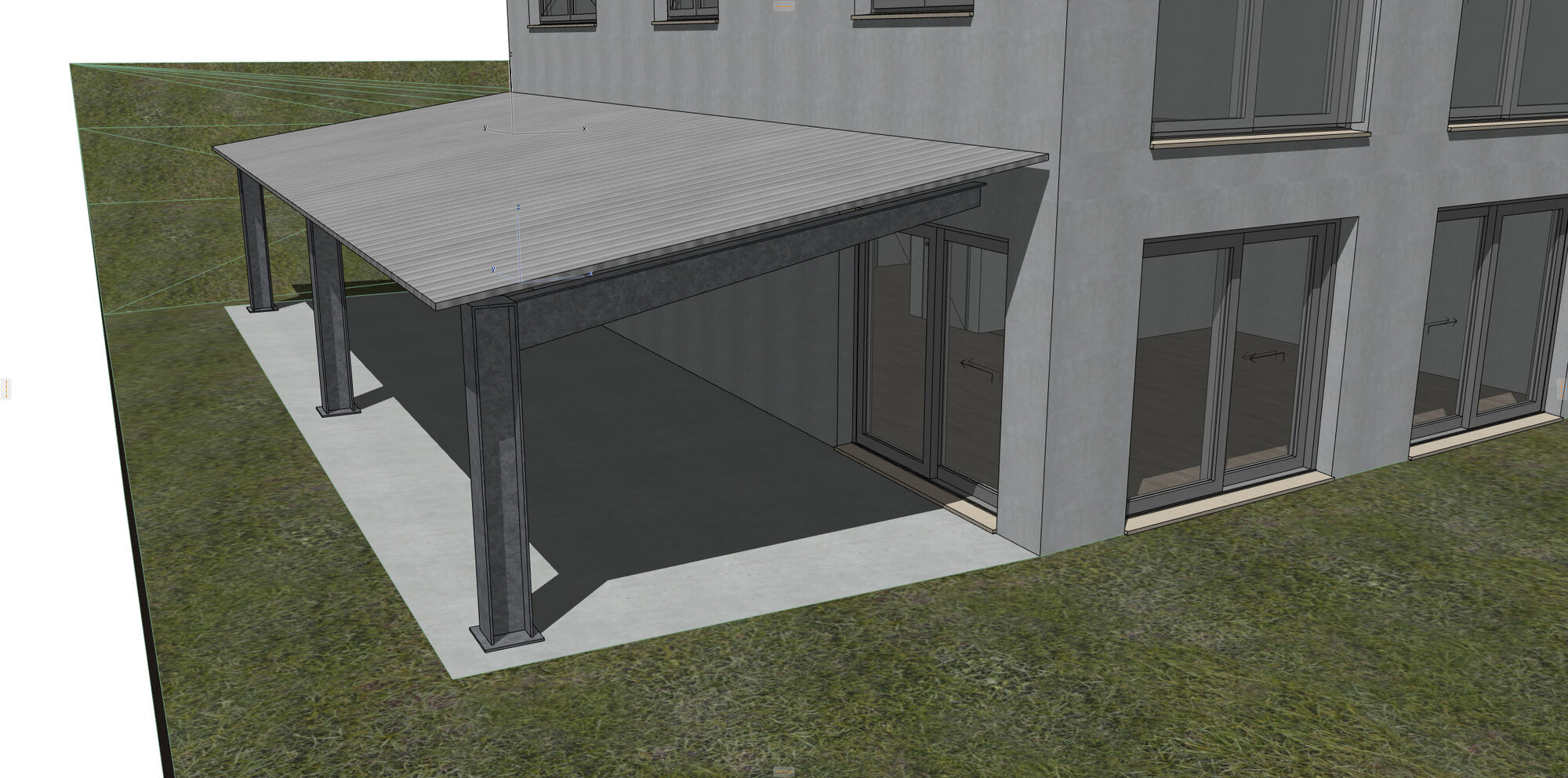

• Kontollieren Sie das End-Ergebnis im 3D-Fenster.

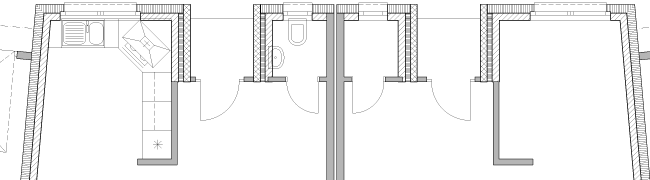

• Öffnen Sie das Erdgeschoss.

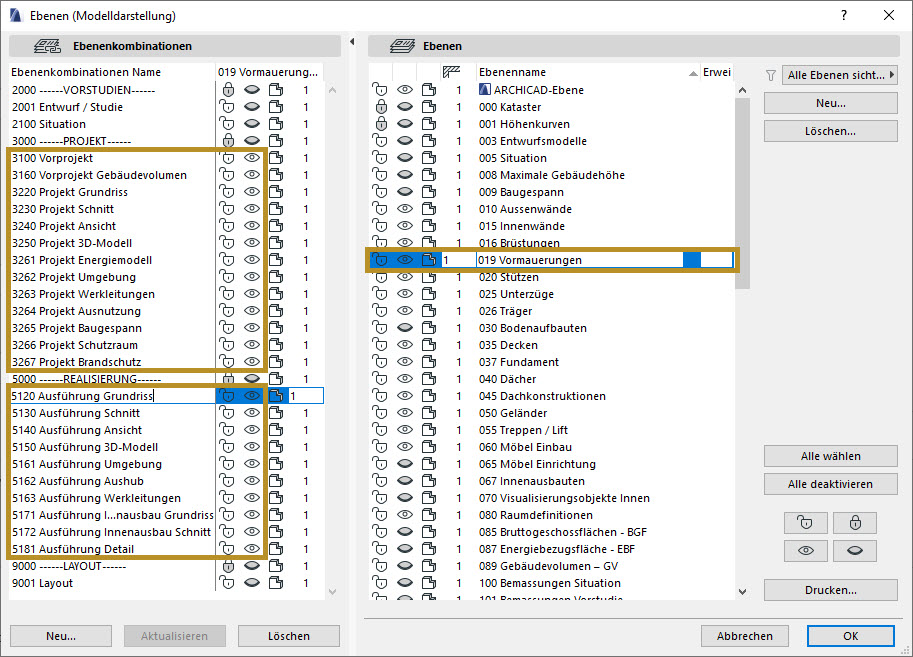

• Gehen Sie zum Ebenen-Modell (Taste E).
• Machen Sie die Ebene 019 Vormauerungen in den Ebenen-Kombinationen gemäss Bild sichtbar.
  • Aktivieren Sie dazu rechts die Ebene 019 Vormauerungen.
  • Klicken Sie auf der linken Seite, das Auge der Kombinationen an, in welcher die Ebene sichtbar sein soll.
  • Bestätigen Sie mit OK.

Sie sehen, dass im Bereich der Garderobe bereits Wände für die Steigzone erstellt sind.

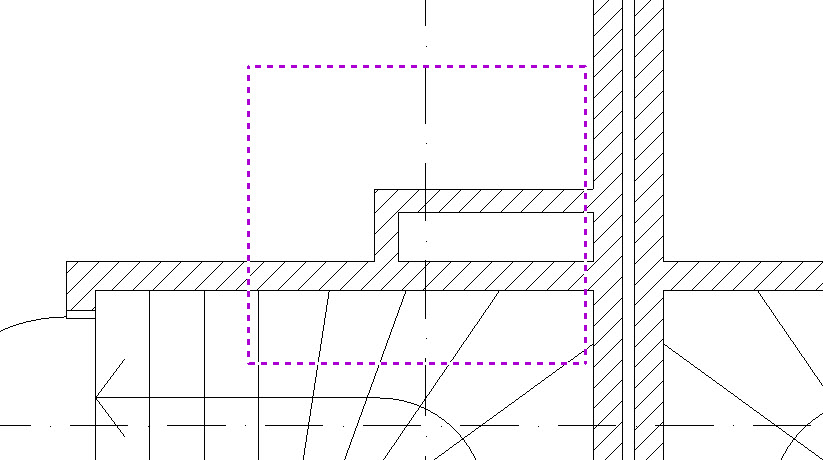

• Zeichnen Sie einen dicken Markierungsrahmen gemäss Bild.
• Öffnen Sie das 3D-Fenster mit Ctrl + 3 / Cmd + 3.

Im 3D sind die Wände über alle Geschosse gezeichnet, jedoch fehlen die Bodendurchbrüche. Diese werden Sie im nächsten Schritt ergänzen.

• Gehen Sie zurück in den Grundriss (EG).
• Öffnen Sie das Öffnungswerkzeug.

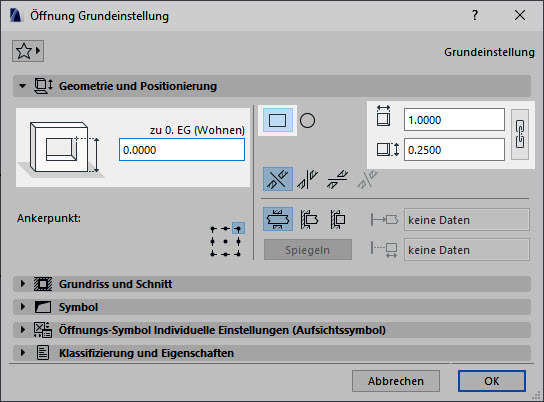

• Nehmen Sie die Einstellungen gemäss Bild vor:
  • Amkerhöhe: 0.00
  • Breite: 1.00
  • Höhe: 0.25
• Bestätigen Sie mit OK.

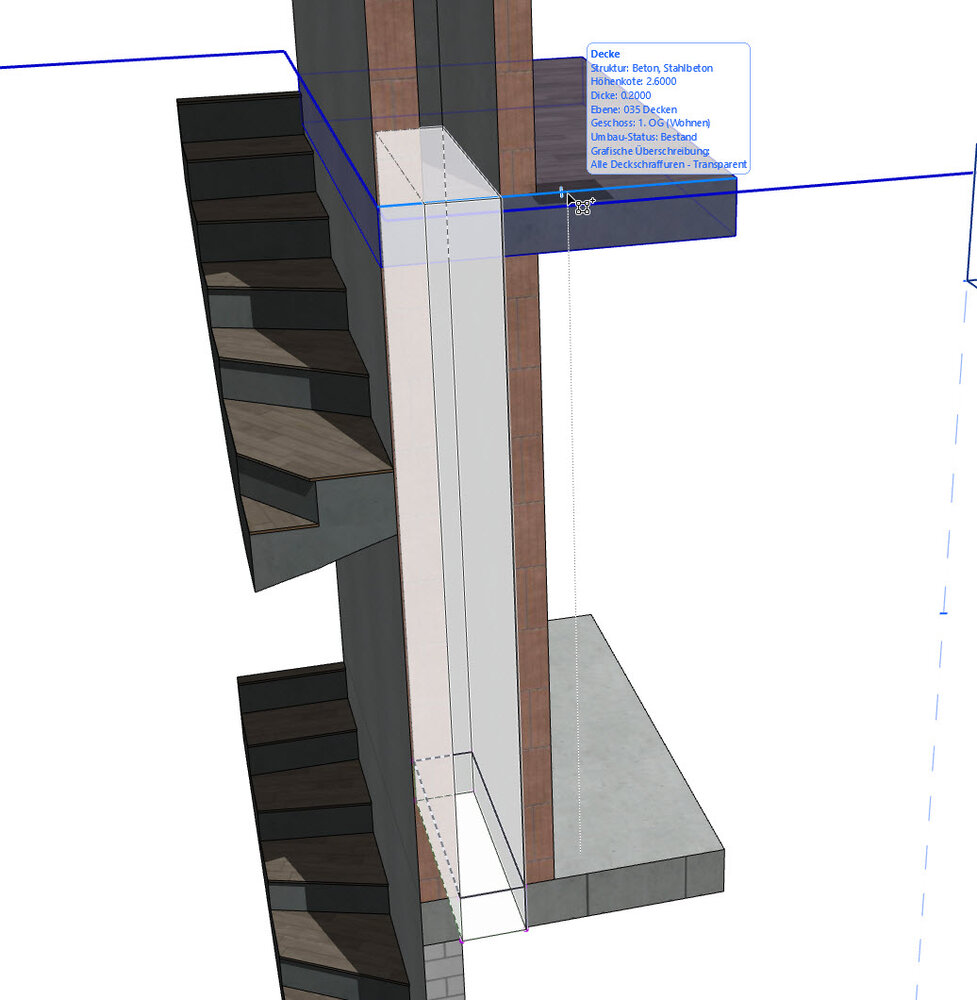

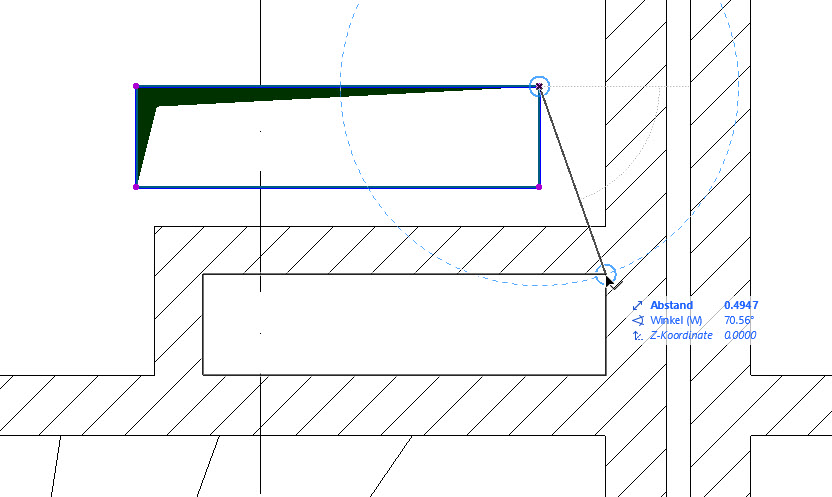

• Platzieren Sie die Öffnung irgendwo in die Decke.

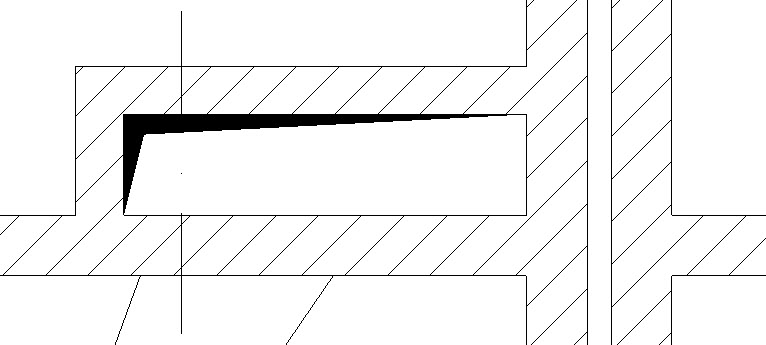

• Verschieben Sie die Öffnung innerhalb der vorgezeichneten Wände.
• Kontrollieren Sie das Ergebnis im 3D-Fentser.

Sie stellen fest, dass die Öffnung nur in einem Boden erstellt worden ist.

• Aktivieren Sie die neu erstellte Öffnung.

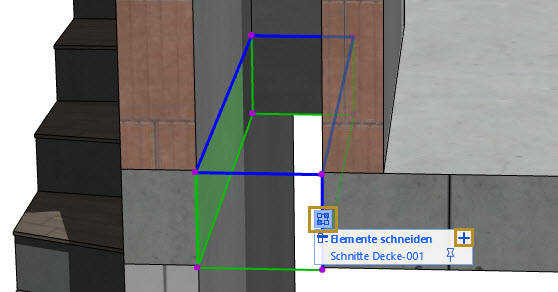

• Klicken Sie auf das blaue Verbindungssymbol .
• Klicken Sie auf das Plus  oben Links in der Liste.
• Klicken Sie auf die Bodenplatte vom OG.
• Wiederholen Sie diesen Schritt für die Bodenplatte vom DG.

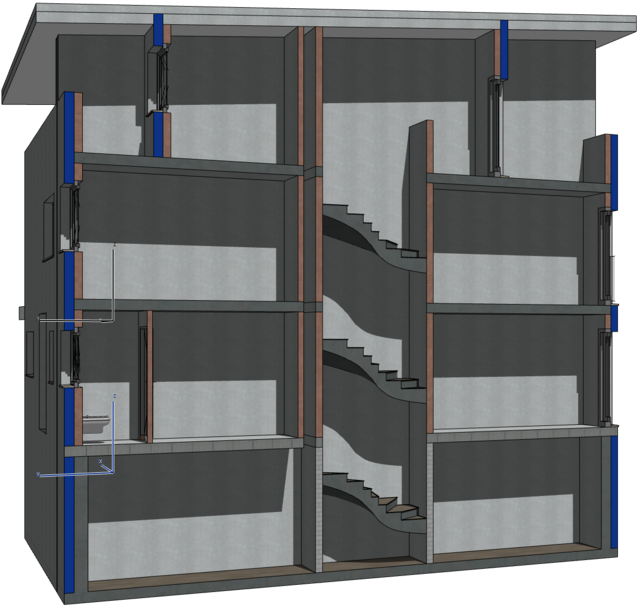

Somit haben Sie mit einer Öffnung alle notwendigen Durchbrüche erstellt.

Als nächstes werden Sie eine Aussparung für den Dampfabzug erstellen.

• Öffnen Sie das 3D-Fenster und betrachten Sie die Nordseite (Eingang).
• Aktivieren Sie die Leitung (als Objekt gezeichnet).
• Gehen Sie ins Menü Ändern / Verbinden / Öffnung aus Auswahl erstellen.

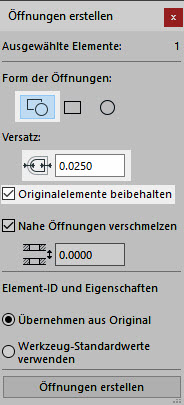

• Nehmem Sie die Einstellungen gemäss Bild vor:
  • Form der Öffnung: Automatisch
  • Versatz: 0.025
  • Originalelemente beibehalten: Ja
• Bestätigen Sie mit Öffnung erstellen.

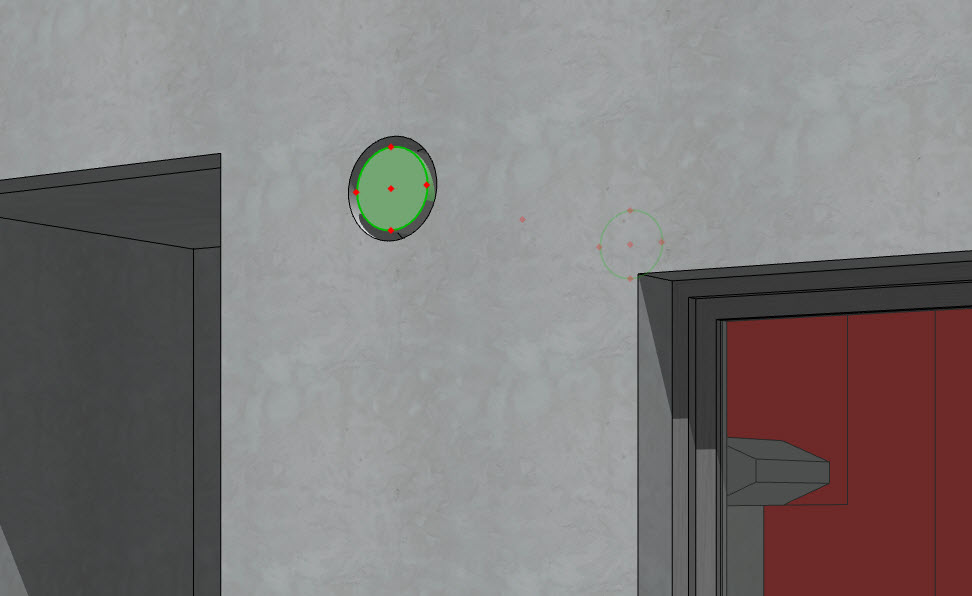

Die Öffnung wird automatisch anhand des Objekts mit dem eingestellten Abstand erstellt.

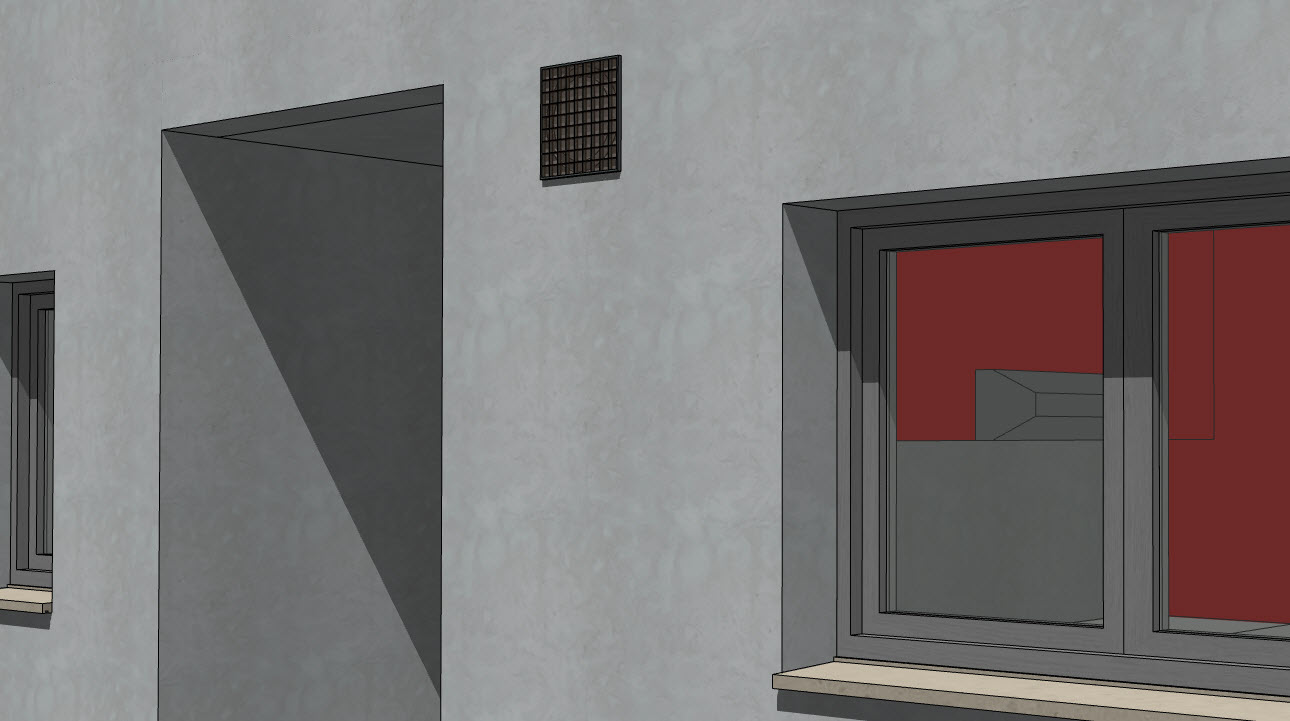

Optional können Sie das Wettergitter vor die Öffnung platzieren. Dieses finden Sie als Favorit in den Objekten.
